RFID-замок для сарая

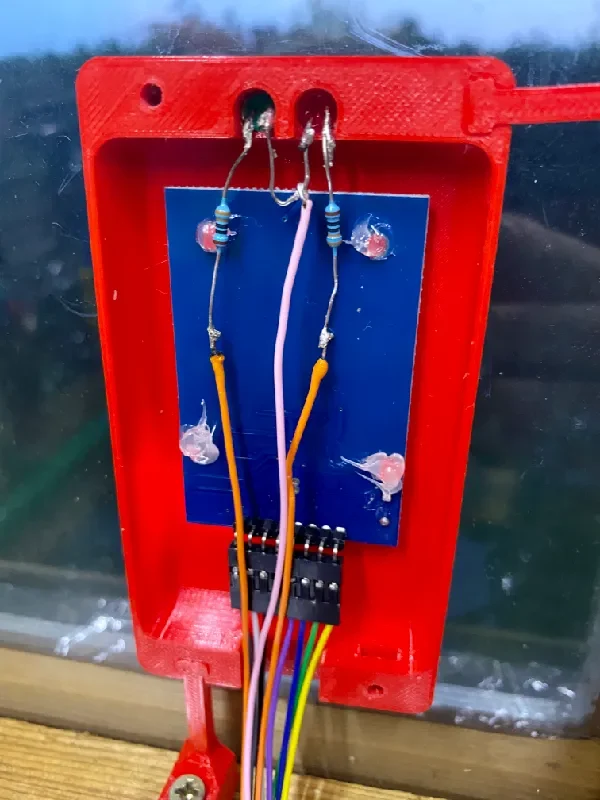

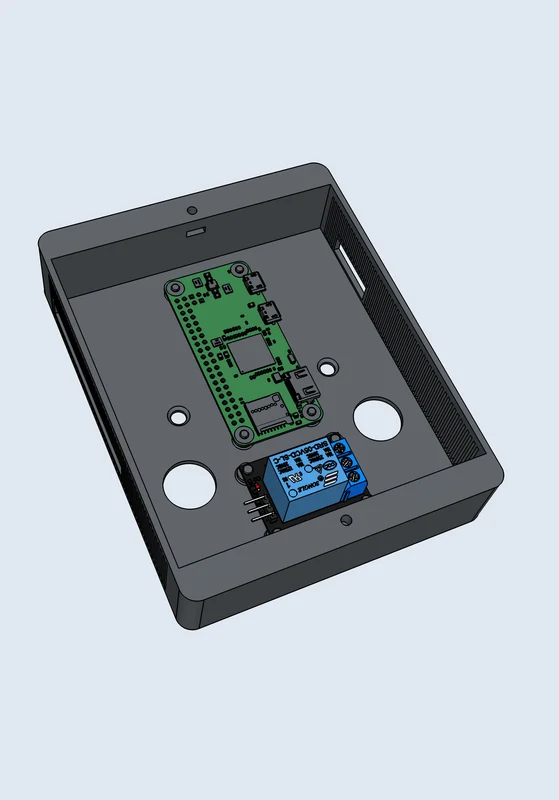

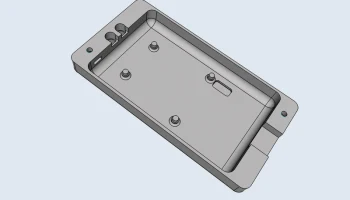

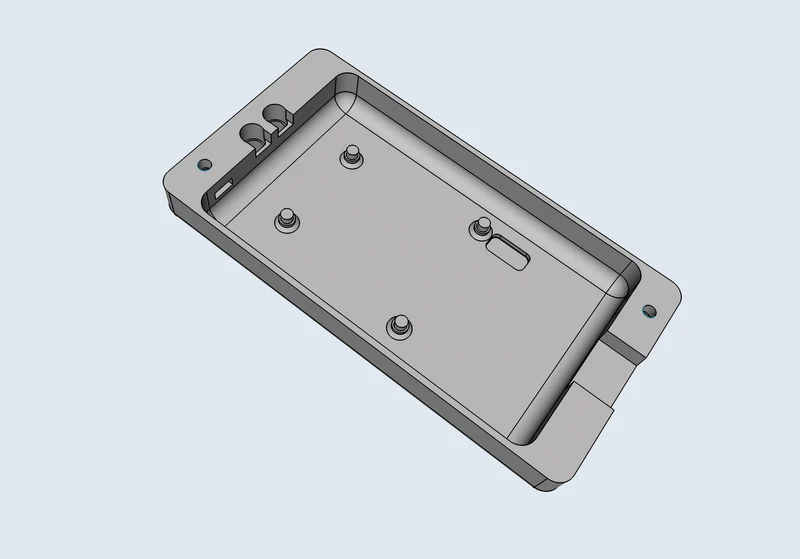

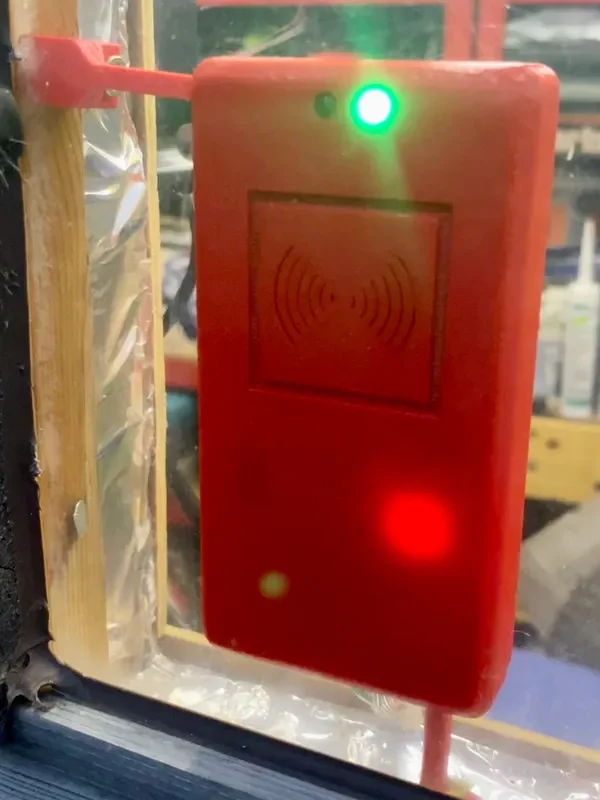

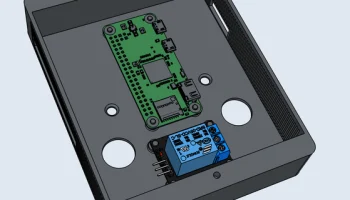

Простая RFID-система запирания для моего сарая, но без необходимости выставлять что-либо снаружи, поэтому мне не пришлось делать что-либо защищенное от атмосферных воздействий. К счастью, RFID-диапазон легко прошел через окно моего сарая, поэтому я разработал футляр, чтобы держать его в углу окна, а затем футляр для Raspberry Pi и релейного переключателя.

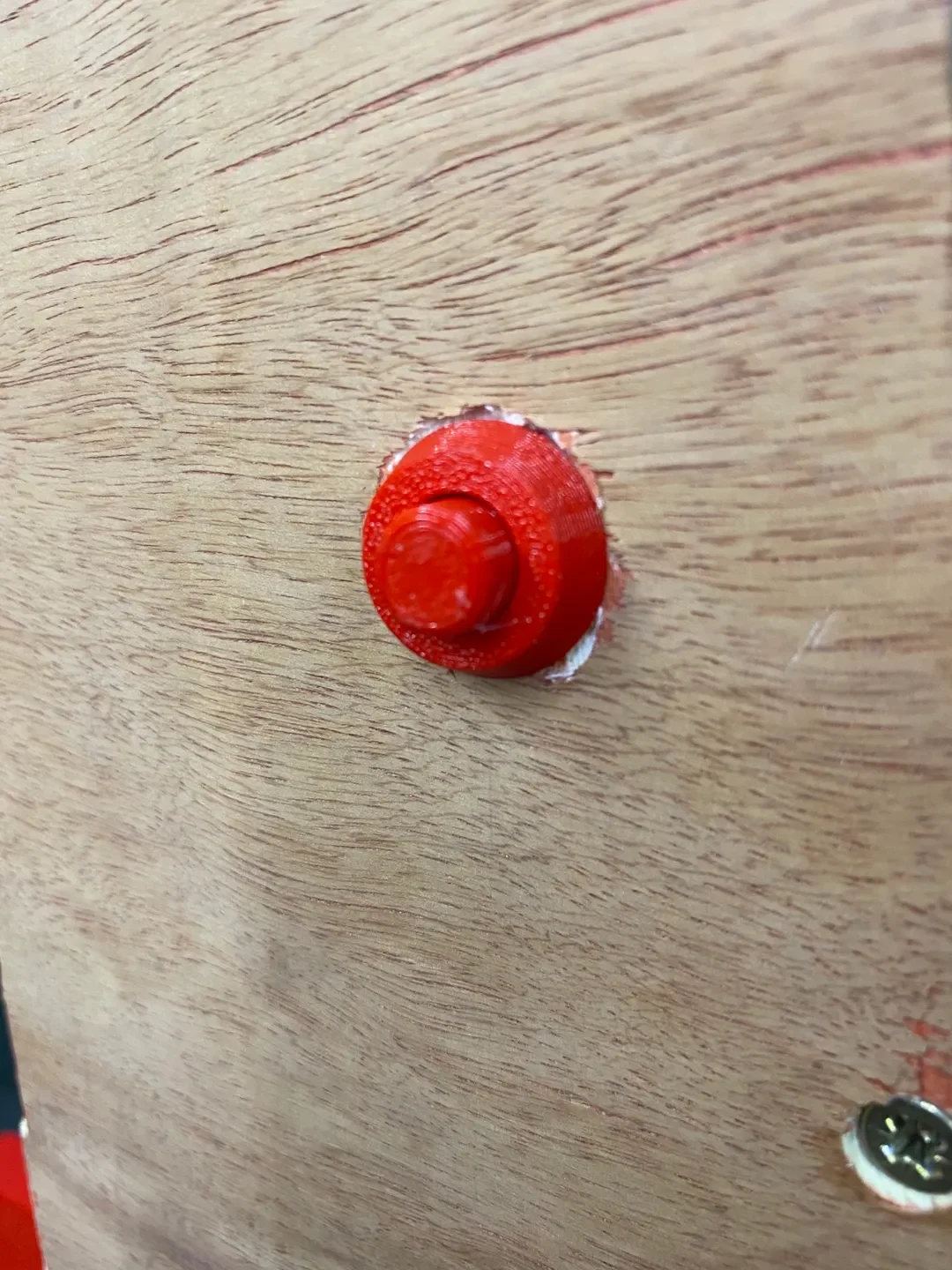

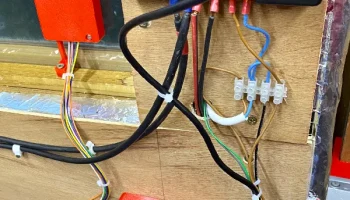

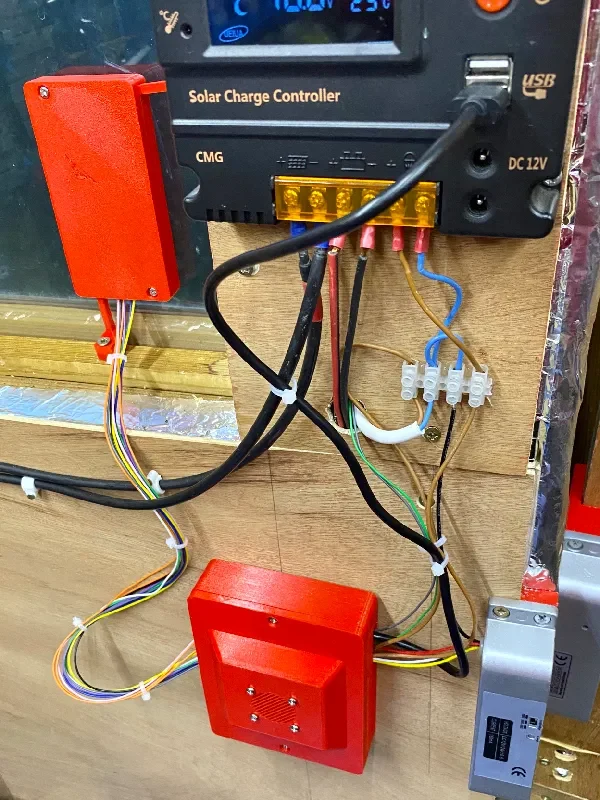

Я использую систему солнечной энергии в своем сарае, и у меня уже есть много светодиодов, и я обнаружил, что замок не включается, пока включен свет, поэтому я реализовал кнопку (ссылка ниже), которая сообщала Pi разорвать цепь света с помощью реле и, в свою очередь, подключить цепь замка.

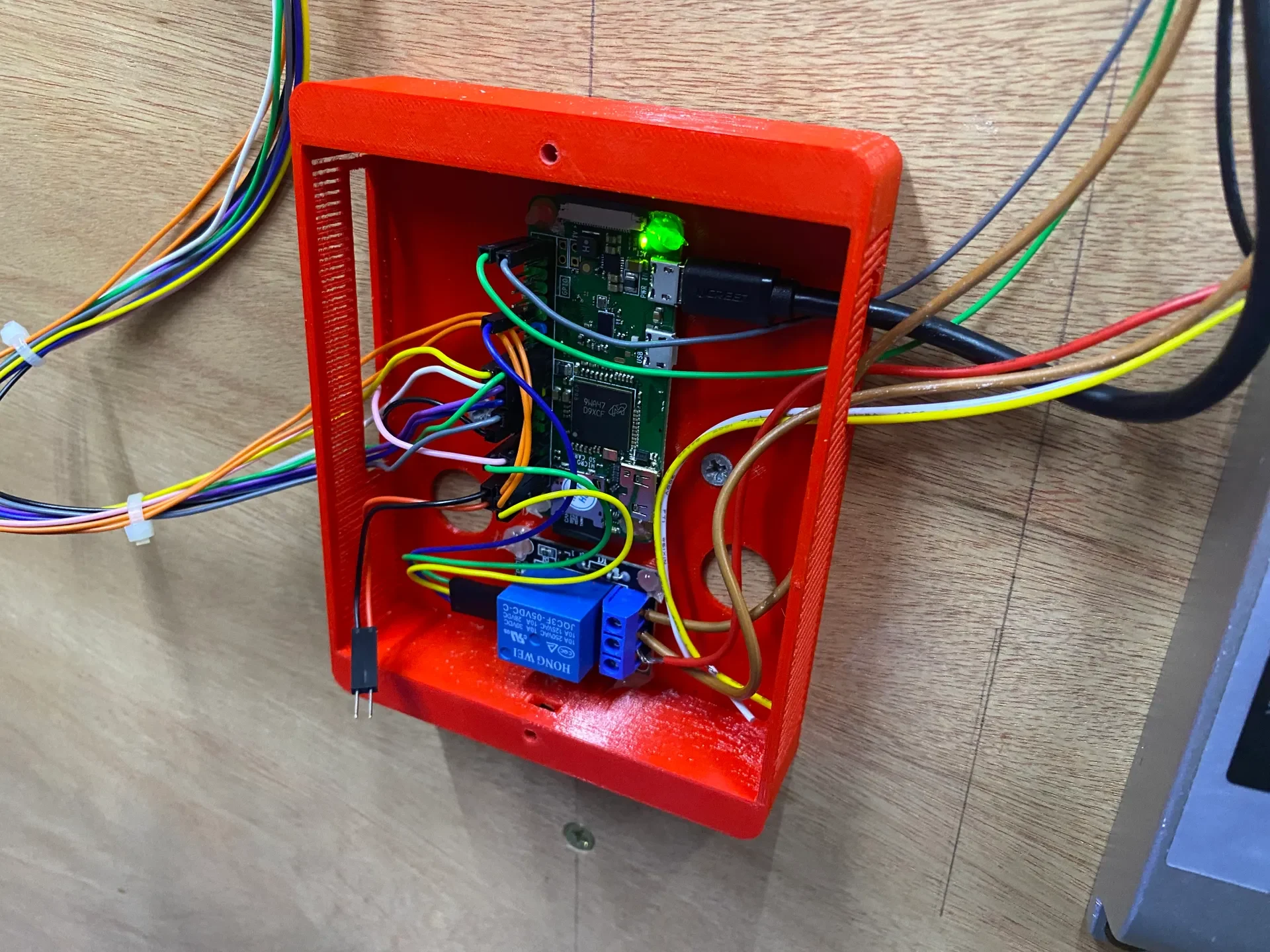

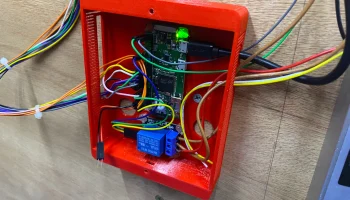

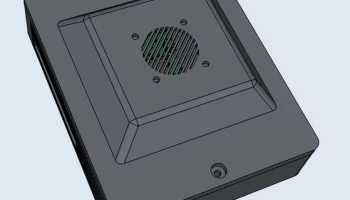

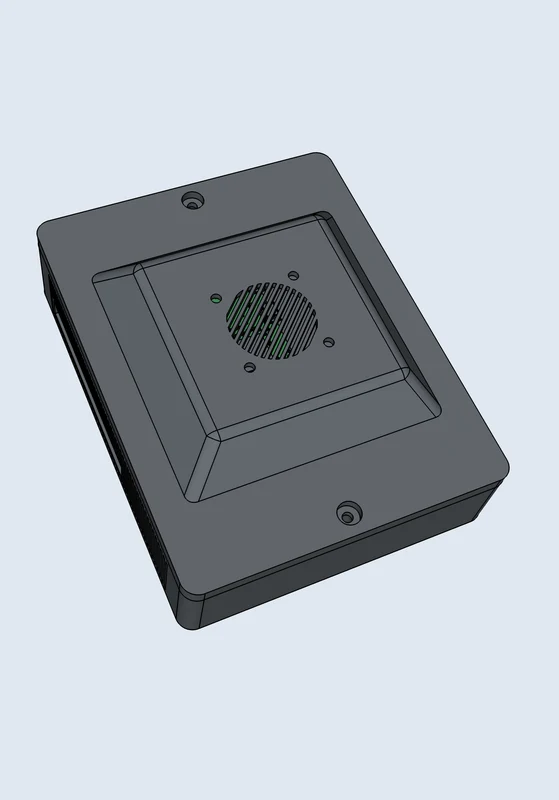

Я решил добавить вентилятор на 5 В в блок управления, поскольку мой сарай изолирован и сильно нагревается, поэтому я не хотел, чтобы Pi перегревался.

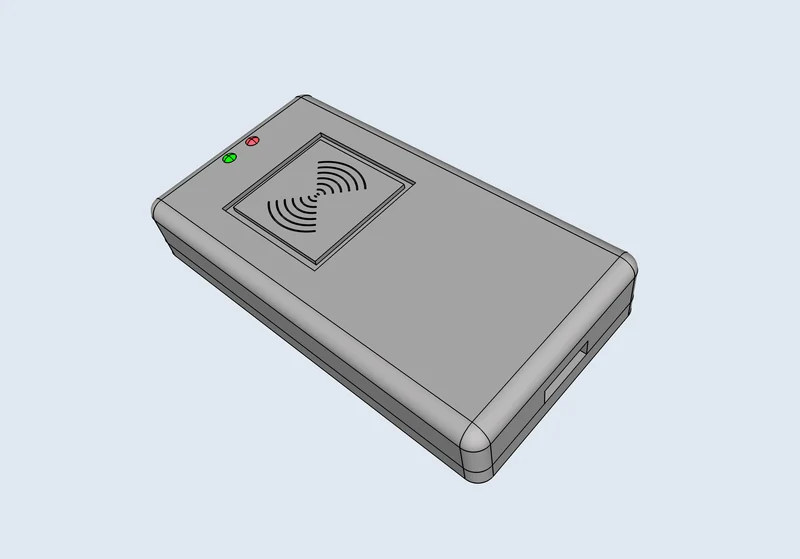

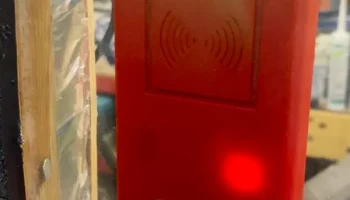

Чехол для RFID-считывателя работает очень хорошо, поэтому, когда у меня будет время, я мог бы создать несколько его вариантов для установки на стену.

Используемые части:

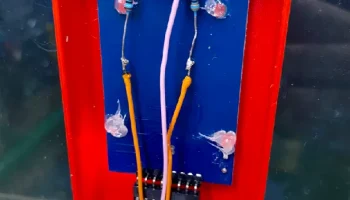

-RC522 RFID-считыватель
-Зеленый светодиод
-Красный светодиод
-2 резистора по 330 Ом
-1-реле 5В Модуль KY-019
-Малина Пи Ноль W
Вентилятор -5 В (опционально)

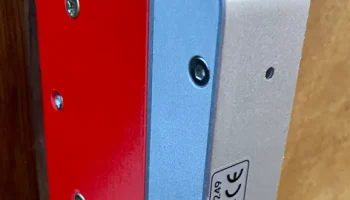

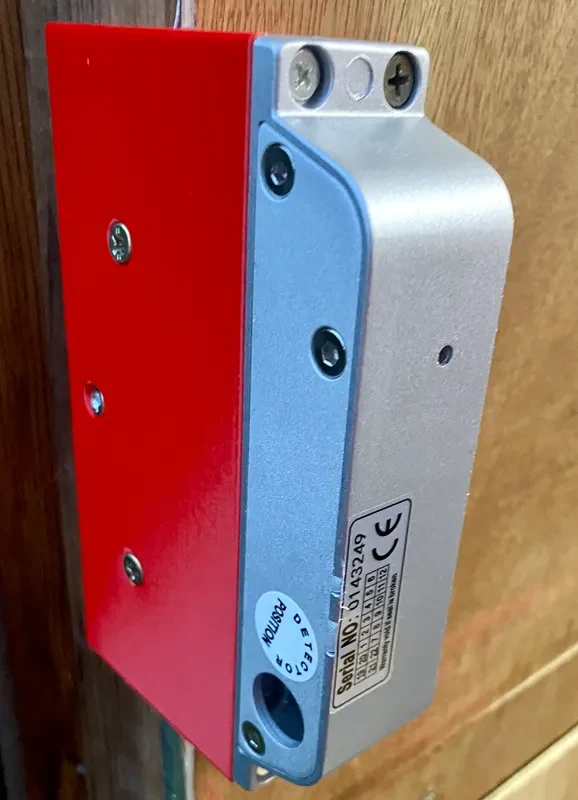

-Электронный дверной замок постоянного тока 12 В B3H3

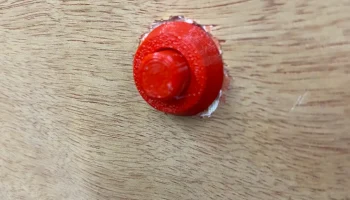

-Тактильный переключатель
-4 болта и гайки M3 10 мм

Держатель пуговицы: www.thingiverse.com/thing:2235586

Распечатать инструкции

Все напечатано из PETG, чтобы лучше выдерживать жару в моем сарае. Необходимы опоры для блока управления и крышки блока управления.
0,15 Высота слоя
