Подставка PiRadio Pi Touch Display 2 (5 дюймов)
Обзор

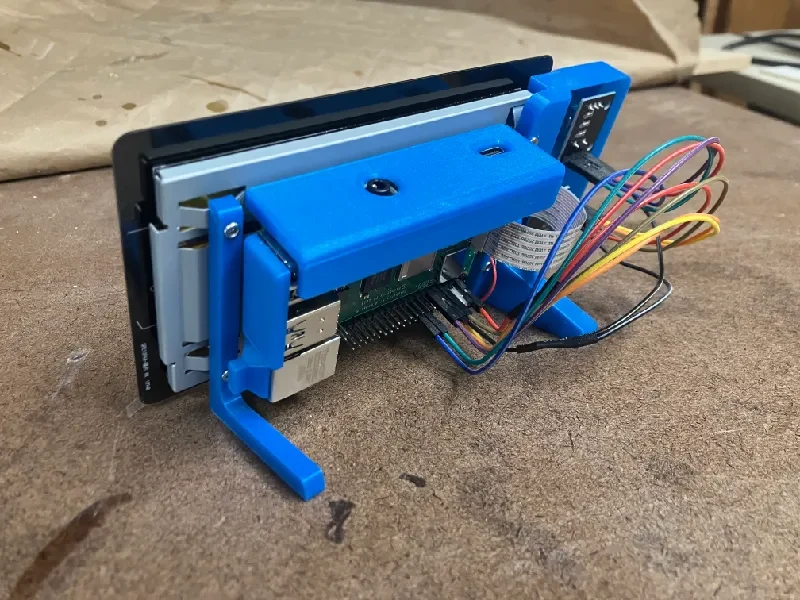

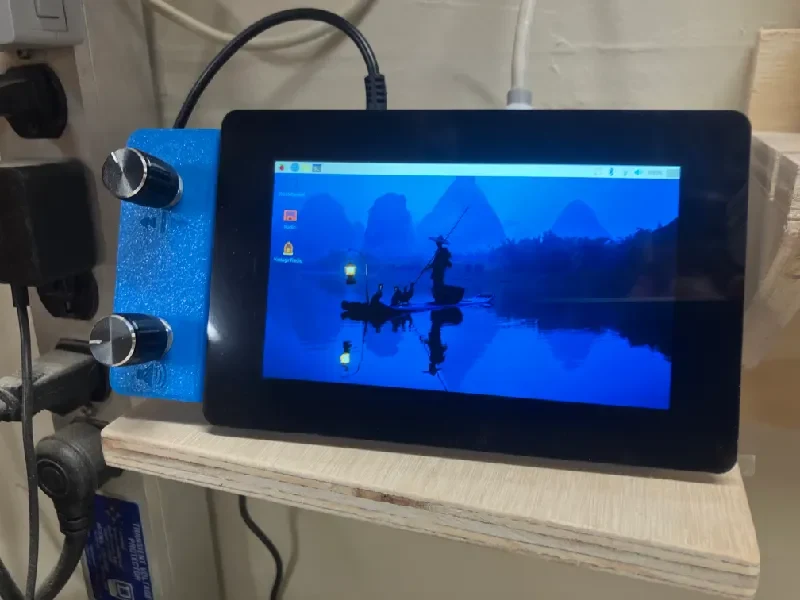

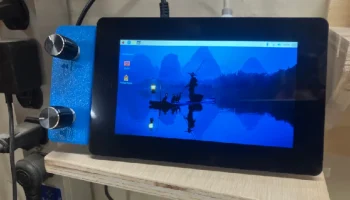

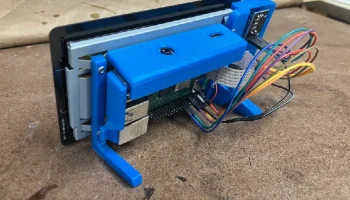

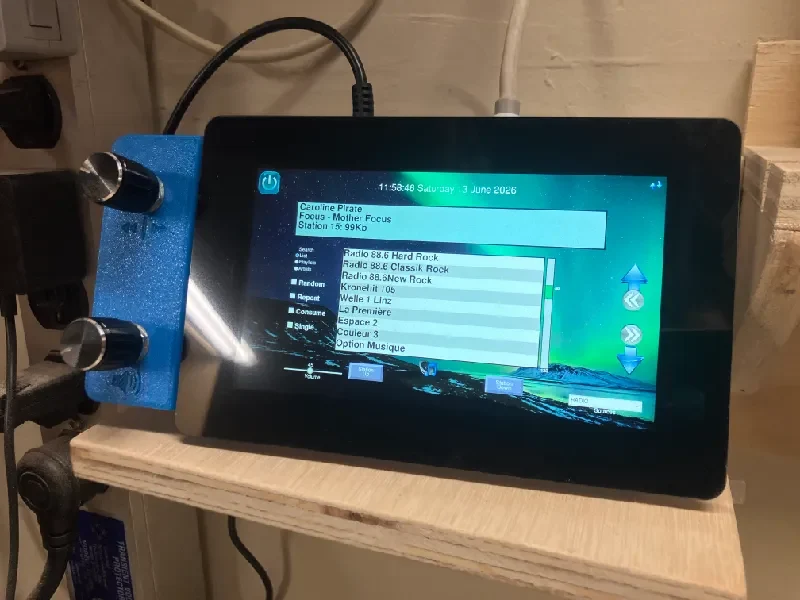

Это некоторые детали для создания интернет-радио с Raspberry Pi 4 и сенсорным экраном Pi Touch Display 2 (5 дюймов). Я установил piradio для интерфейса (https://bobrathbone.com/raspberrypi/pi_internet_radio.html). Верхняя крышка не является обязательной. Она не очень подходит, но я добавил ее, потому что держу свое радио в гараже и хотел уменьшить количество пыли, падающей на печатную плату.
Аппаратное обеспечение

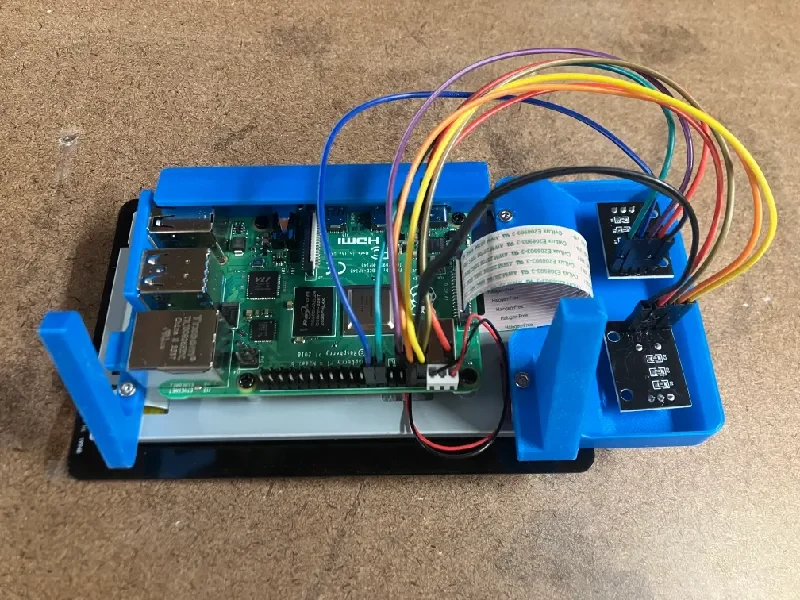

Пи: Я использовал Pi4, но любая версия, совместимая с программным обеспечением, должна работать. Верхняя крышка может не работать с другими версиями, но это дополнительная деталь.
Экран: сенсорный экран Pi Touch Display 2 (5 дюймов).

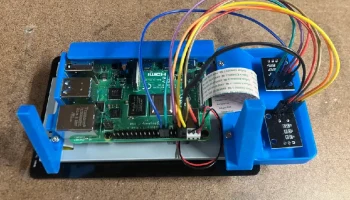

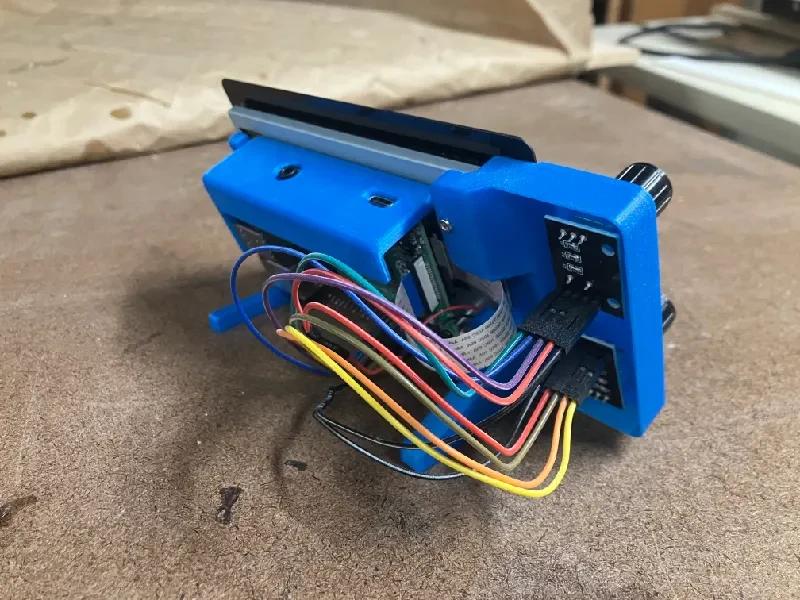

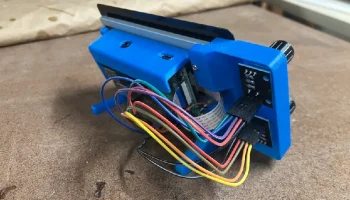

Поворотные ручки: поворотный регулятор KY-040 (см. документацию Piradio о том, как использовать другие типы). Я удалил разъемы под углом 90 градусов и припаял прямые разъемы, чтобы сделать его более компактным. Если вы не поменяете разъемы, возможно, вам придется вырезать отверстие сбоку, чтобы освободить место для проводов.
Программное обеспечение
Установка piradio6 Боба Рэтбоуна работает с множеством различных вариантов Pis, экранов и интерфейсов. Это было практически готово, за исключением разрешения экрана. В версии 2 сенсорного дисплея Pi нет настройки разрешения 1280x720. Сначала я использовал разрешение 800x480, а затем масштабировал экран в 1,2 раза, добавив строку wlr-randr --output DSI-1 --scale 1.2 в ~/.config/labwc/autostart. Это работает нормально. С тех пор я создал свой собственный макет, чтобы увеличить кнопки. Если людям интересно, я могу загрузить это на GitHub, но я еще не дошел до этого.
bobrathbone.com/raspberrypi/pi_internet_radio.html
github.com/bobrathbone/piradio6
САПР
Модель экрана PiTouch2, которую я создал, чтобы помочь с этим дизайном, также находится в разделе файлов (очевидно, не предназначенная для печати). Я основывал это на измерениях в документации.
Я также использовал следующие чехлы для Ethernet и USB:
www.printables.com/model/351646-ethernet-port-dust-capcover-no-supports/files
www.printables.com/model/303600-raspberry-pi-usb-cover/files
Для разработки корпуса я использовал следующую упрощенную модель RaspberryPi. Это цельная модель, очень легкая и удобна для проектирования корпусов и т. д.:
grabcad.com/library/raspberry-pi-4-simplified-single-solid-1
Электропроводка
задача: добавьте сюда информацию о проводном соединении.
