Шестерня Radio Flyer Landspeeder

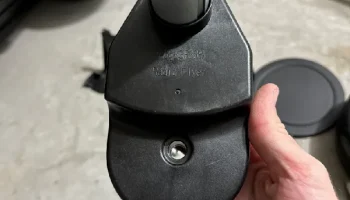

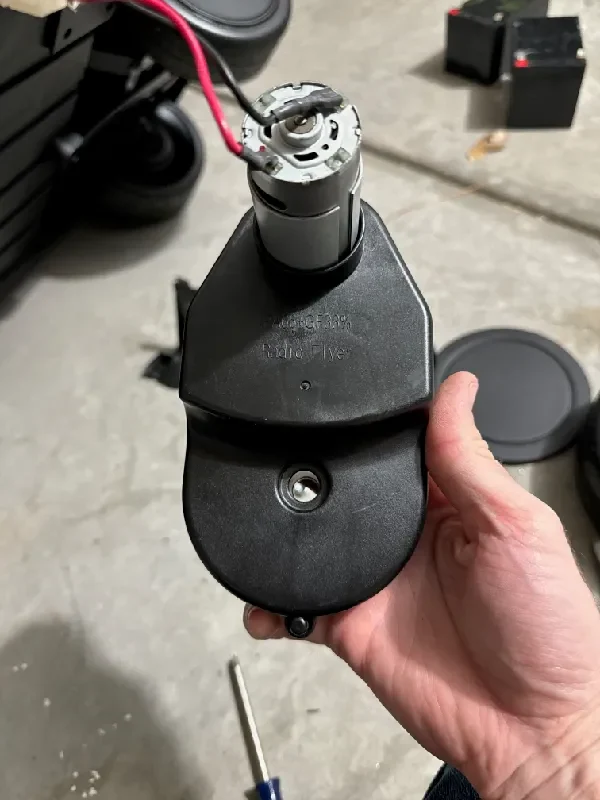

У моих детей есть Radio Flyer Landspeed, который я сделал немного быстрее. Во время первого рейса мой четырехлетний ребенок врезался прямо в бордюр по соседству, что сразу же срезало половину зубьев ведущей шестерни в сборке правого двигателя и трансмиссии. Я связался с Radio Flyer, обыскал все светлые и темные уголки Интернета и не смог найти подходящую передачу или даже замену мотора/трансмиссии в сборе. Поэтому я сел, выучил математику с механизмами и сам сделал эту глупость.

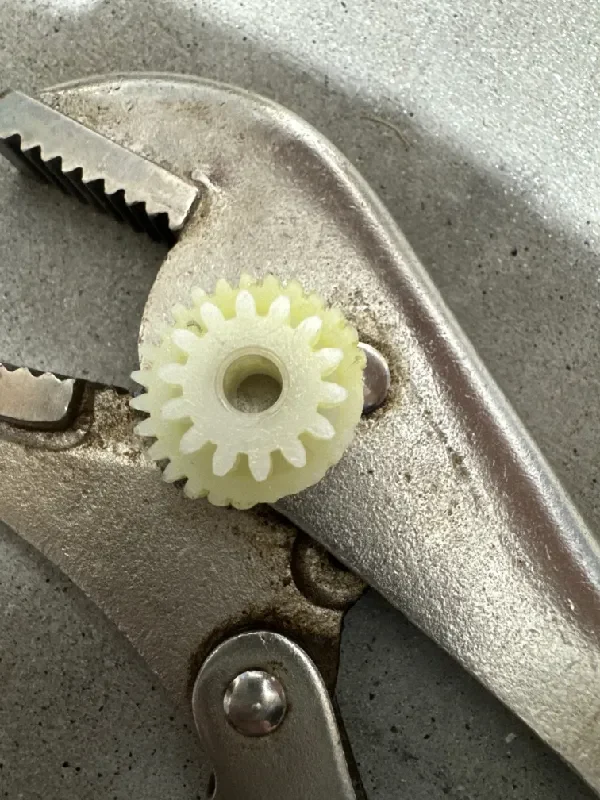

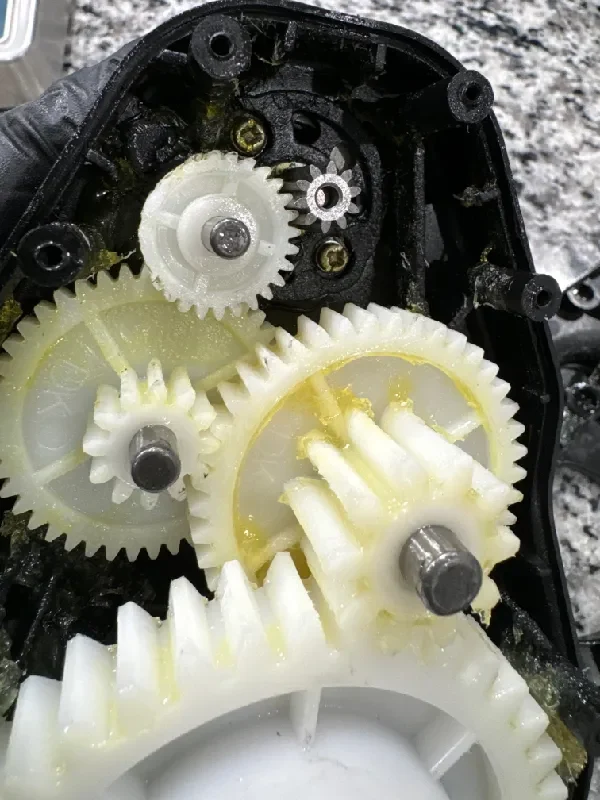

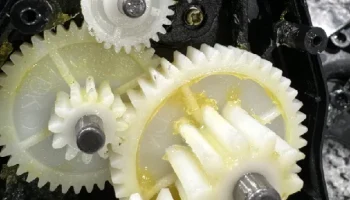

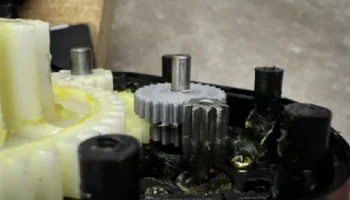

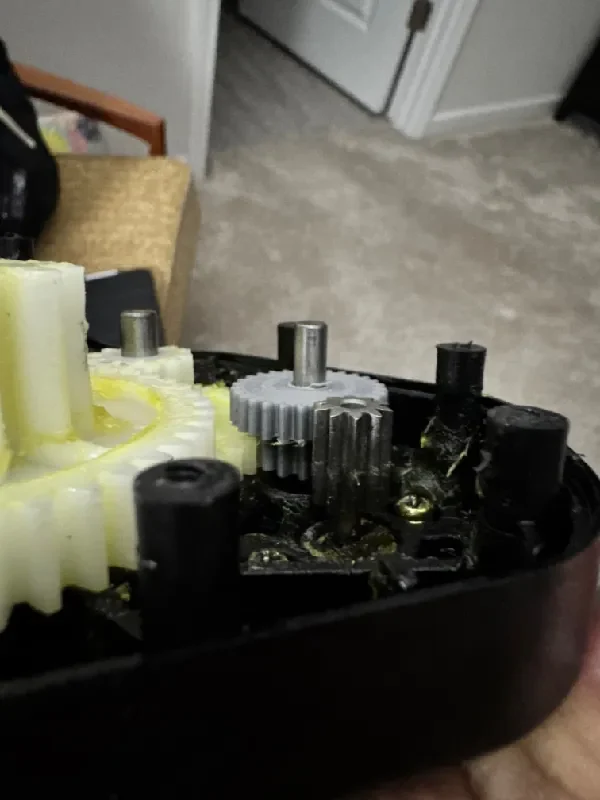

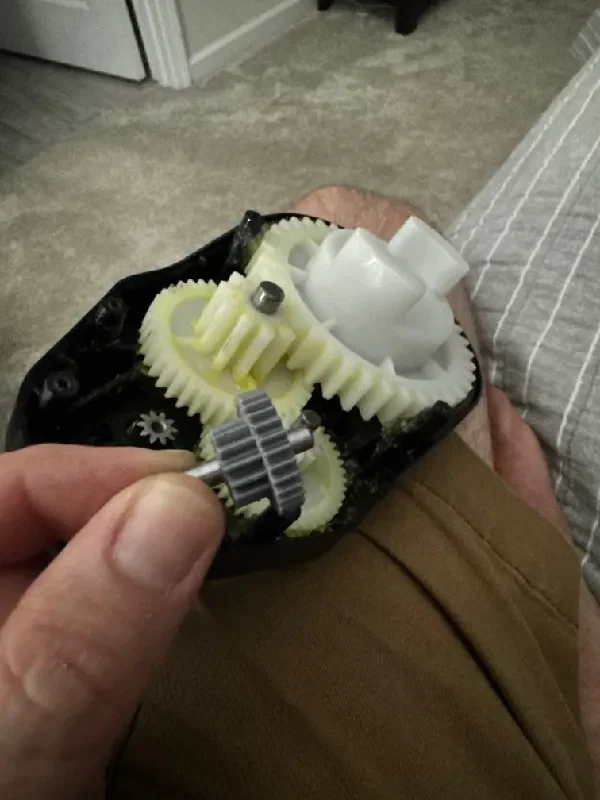

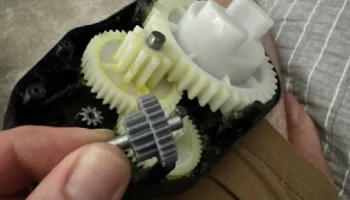

Деталью является ведущая шестерня в сборе. Это первая шестерня, соединенная непосредственно с шестерней на валу двигателя. Это двойная передача, и ее положение на рабочей пластине перевернуто по сравнению с положением в трансмиссии. Я использовал PLA, и он показал себя довольно хорошо, однако, поскольку этот Landspeeder модифицирован, шестерни не выдерживают более нескольких миль вокруг нашего района. Хотя я предполагаю, что НОАК хорошо справится со стандартными автомобилями. Я отправил файл шага в JLCPCB, чтобы MJF распечатал его из нейлона. Стоили они довольно дешево, поэтому я заказал их несколько штук.

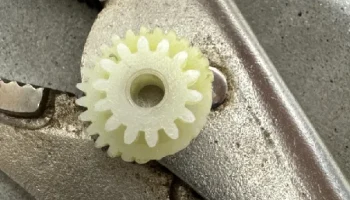

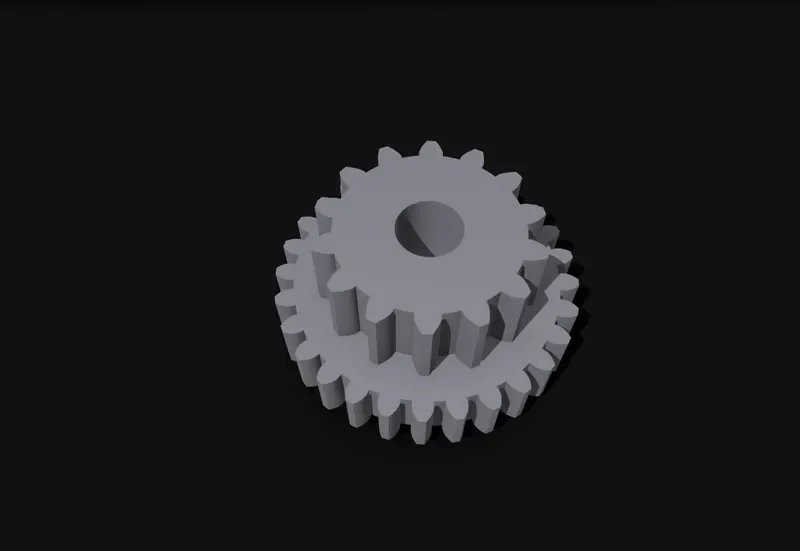

Эта часть СУПЕР специфична, поэтому я очень сомневаюсь, что она сработает для чего-то еще, но кто знает. Это двойная цилиндрическая шестерня 14/28 зуб. с валом диаметром 5 мм и общим диаметром 24 мм. Более подробную информацию могу предоставить по запросу. Я использовал Shapr3D на своем iPad и также рад поделиться файлами дизайна; просто отправь мне сообщение.
