Wemos D1 mini (крепление на DIN-рейку)

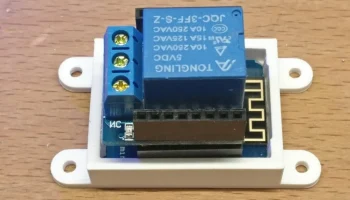

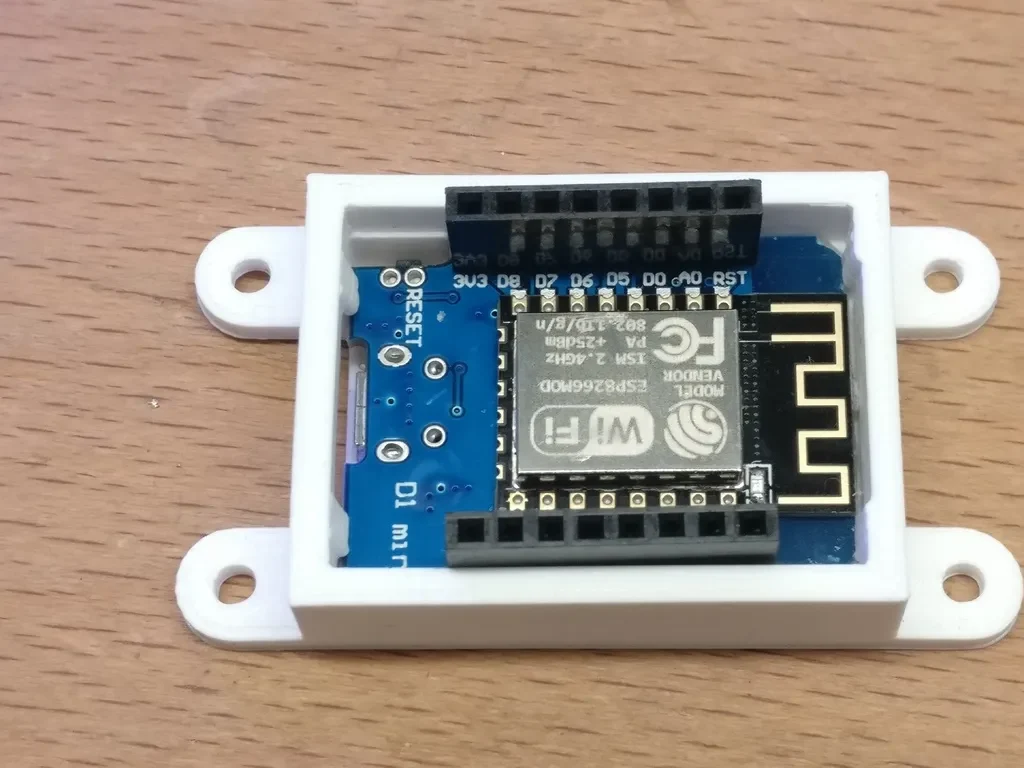

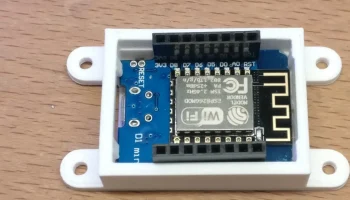

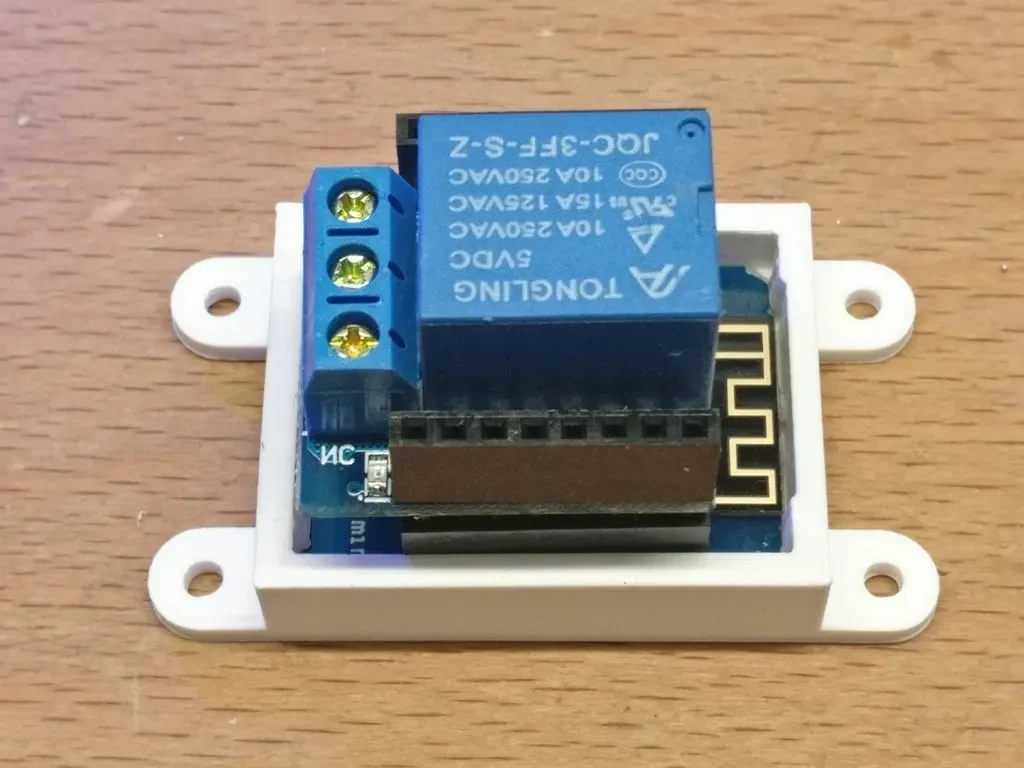

Это крепление для Wemos D1 mini. Wemos D1 mini защелкивается в этом креплении. Также имеется небольшая кнопка для нажатия переключателя сброса. Это плотная посадка.

Сначала вставьте кнопку, у нее есть фланцы с трех сторон, нижняя сторона кнопки не имеет фланца, чтобы облегчить вставку в крепление.

Во-вторых, вставьте Wemos D1 mini под небольшими выступами с обеих сторон отверстия для micro USB.

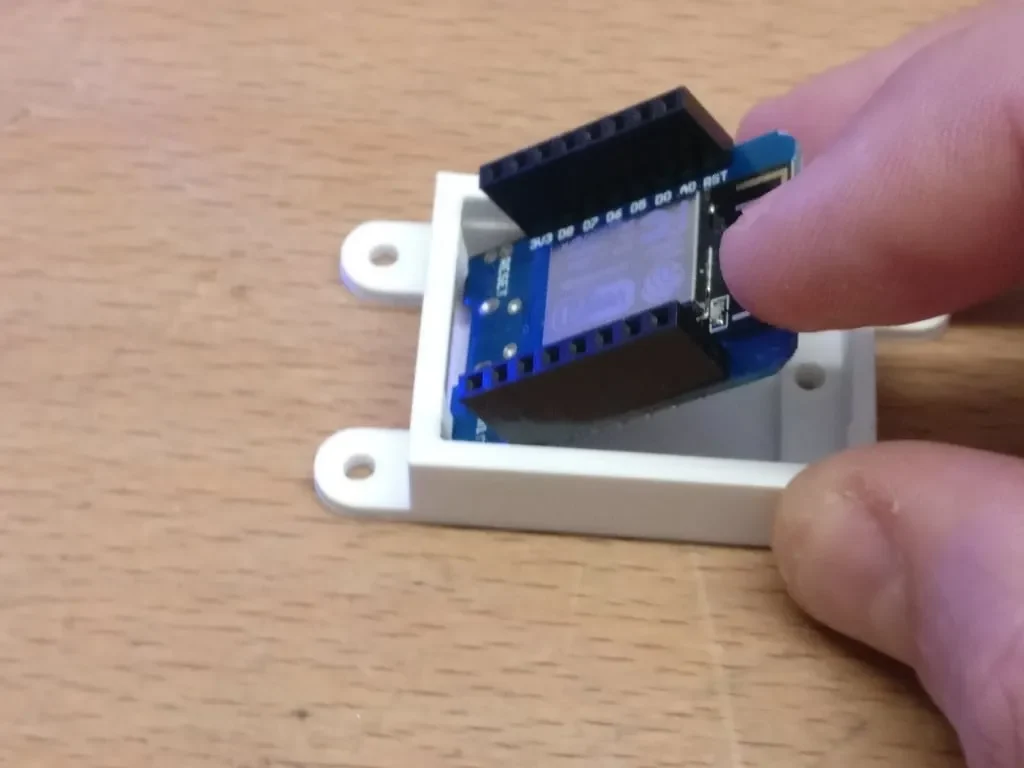

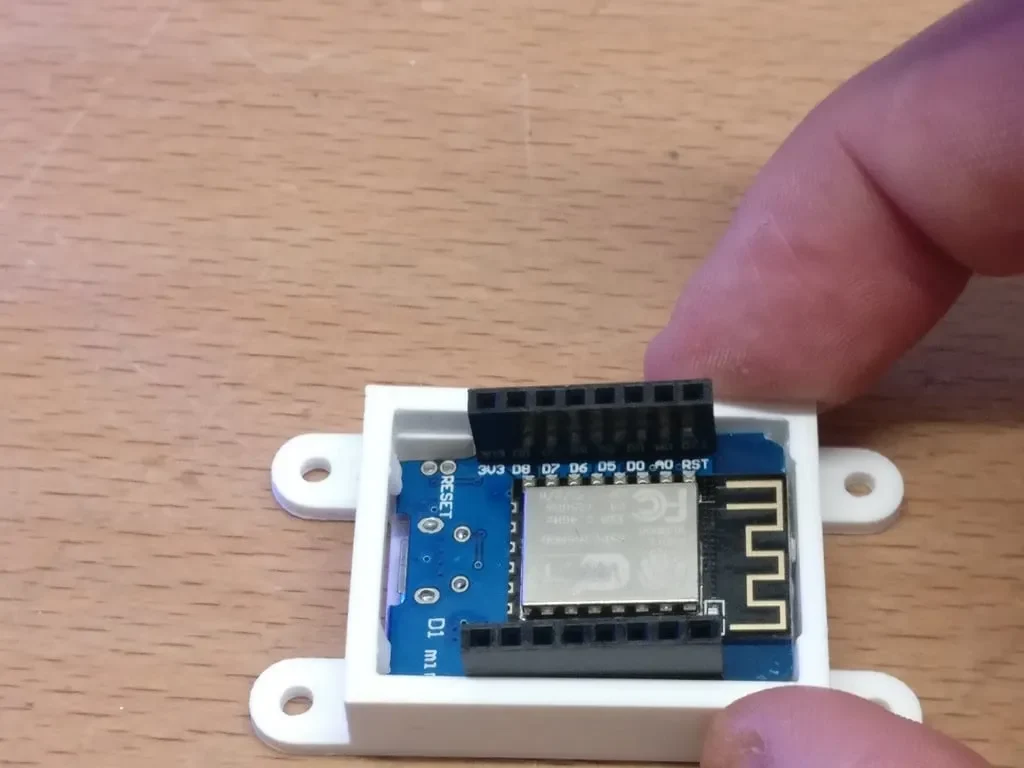

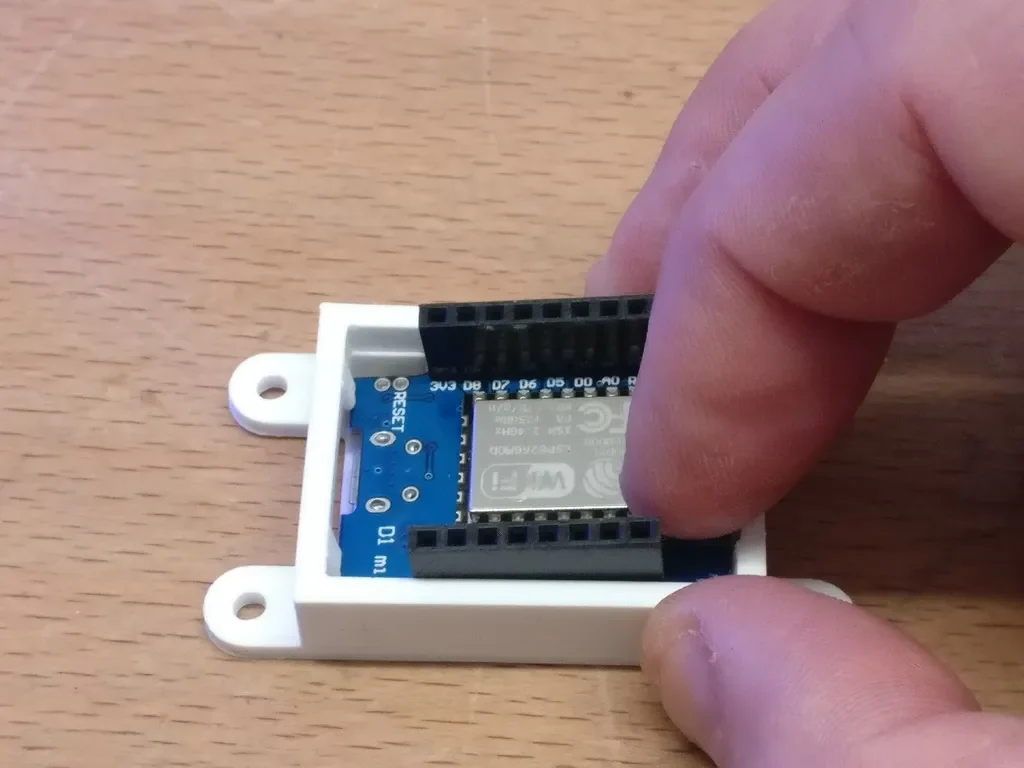

В-третьих, нажмите на Wemos D1 mini со стороны антенны до щелчка.

Wemos D1 mini можно снять с крепления, вставив шестигранную отвертку диаметром 2 мм (или аналогичный предмет) в отверстие сзади. Точка давления находится на той части печатной платы, на которой нет следов. Разъем micro USB по-прежнему доступен после установки.

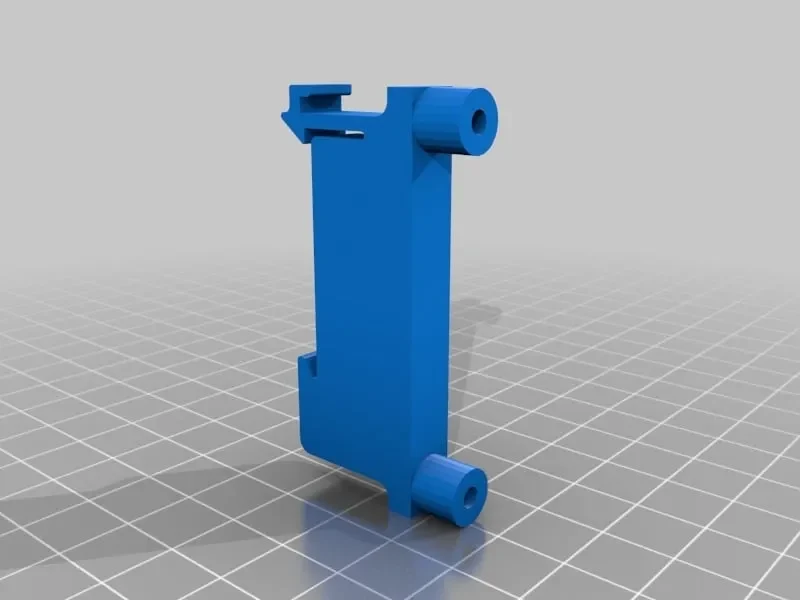

Кроме того, крепление можно прикрутить к двум кронштейнам для крепления на DIN-рейку с расстоянием между отверстиями 49 мм (эти же кронштейны также можно использовать для установки Raspberry Pi в альбомной ориентации на DIN-рейку, см. http://www.thingiverse.com/thing:1076997).

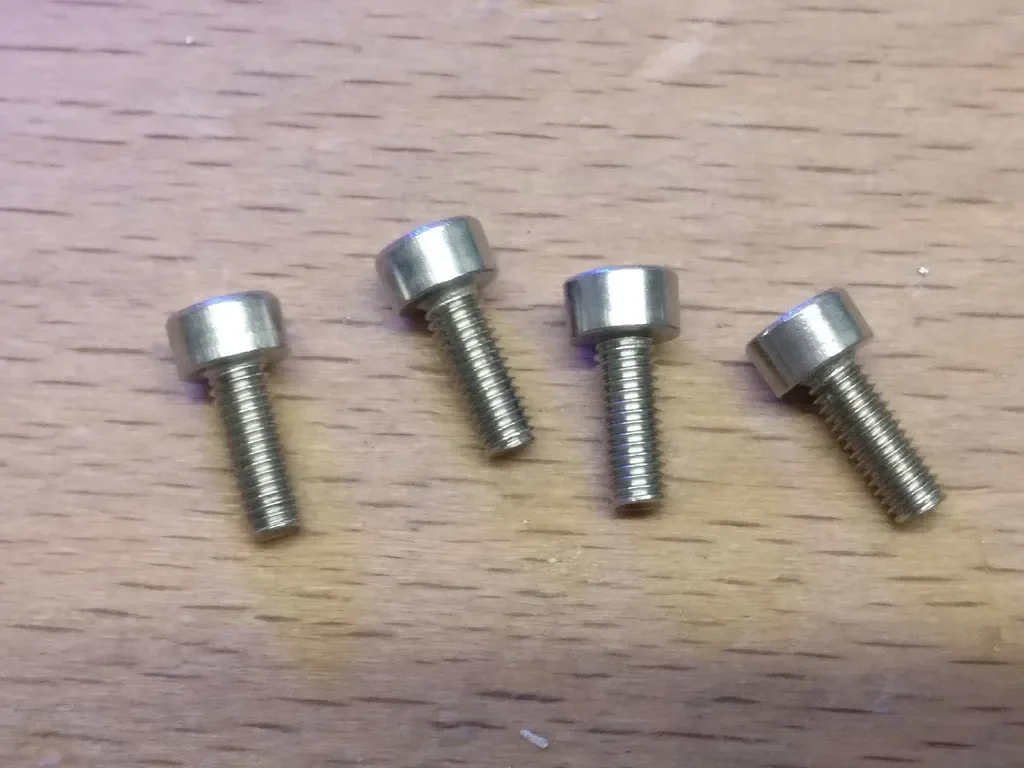

Итак, если вы просто хотите использовать крепление Wemos D1 Mini DR, вам необходимо распечатать Wemos-D1-Mini-DR-mount.stl и Wemos-D1-Mini-DR-mount-button.stl. Если вы хотите установить его на DIN-рейку, вам также необходимо дважды распечатать Wemos-D1-Mini-DR-mount-49mm-bracket.stl. И вам понадобятся винты М3х8 (вероятно, подой��ет что-нибудь в диапазоне от М3х5 до М3х10).

Настройки печати

Бренд принтера:

Ультимейкер

Принтер:

Ультимейкер 2

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

10%

Нить: Colorfabb PLA, белая.

Примечания:

Крепление должно быть напечатано с опорой, кнопка и крепления на DIN-рейку 49 мм в этом не нуждаются. Я использовал поддержку деревьев от Cura, так как ее очень легко удалить после завершения печати. Поддержка деревье�� включена в Cura в качестве экспериментальной опции, я ею часто пользуюсь. Я использовал Cura 3.6.0.

Высота слоя 0,2 мм справляется со своей задачей, а толщина слоя 0,1 мм выглядит лучше.
Как я это разработал

Скетчап

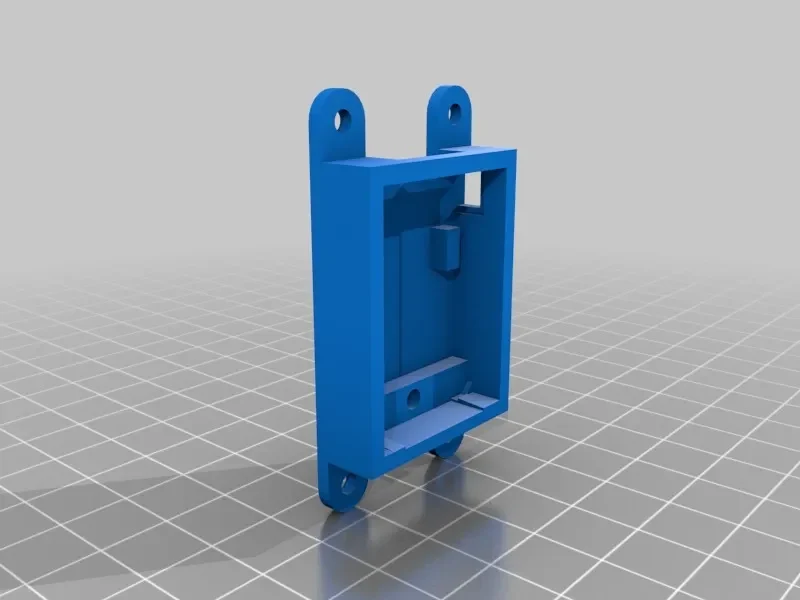

Для разработки крепления я использовал Sketchup Make 2017. Если вам потребуются изменения, вы можете использовать файлы, которые я создал для дизайна. Пожалуйста, публикуйте свои обновления на Thingiverse, спасибо!
