Прочный корпус для Raspberry PI

Я разработал этот корпус и вынес его на улицу с помощью моего Raspberry PI Zero 2 W, использующего модель машинного обучения, чтобы обнаружить кошку, которая превращает мой сад в туалет.

Он вдохновлен примером NatureBytes, который мне нравится, но это не то же самое.

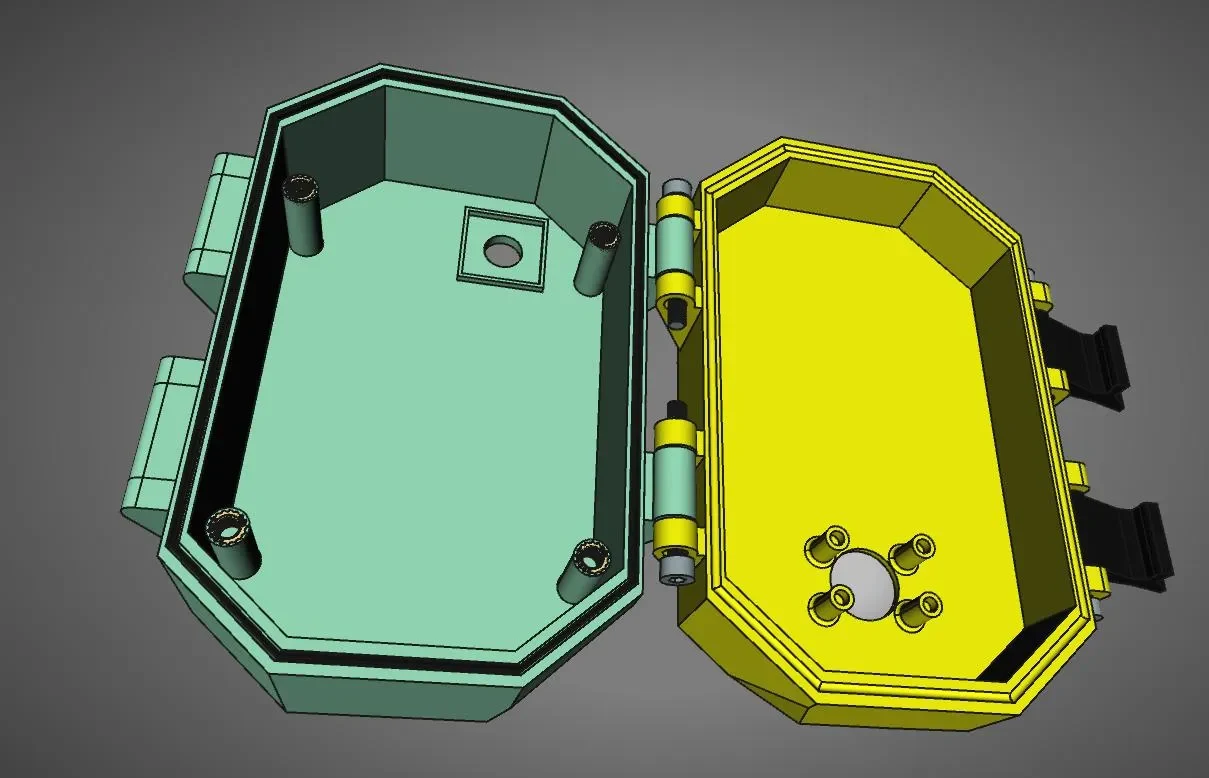

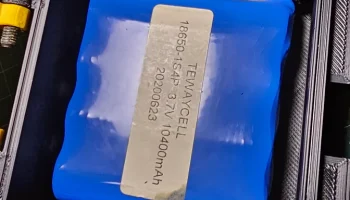

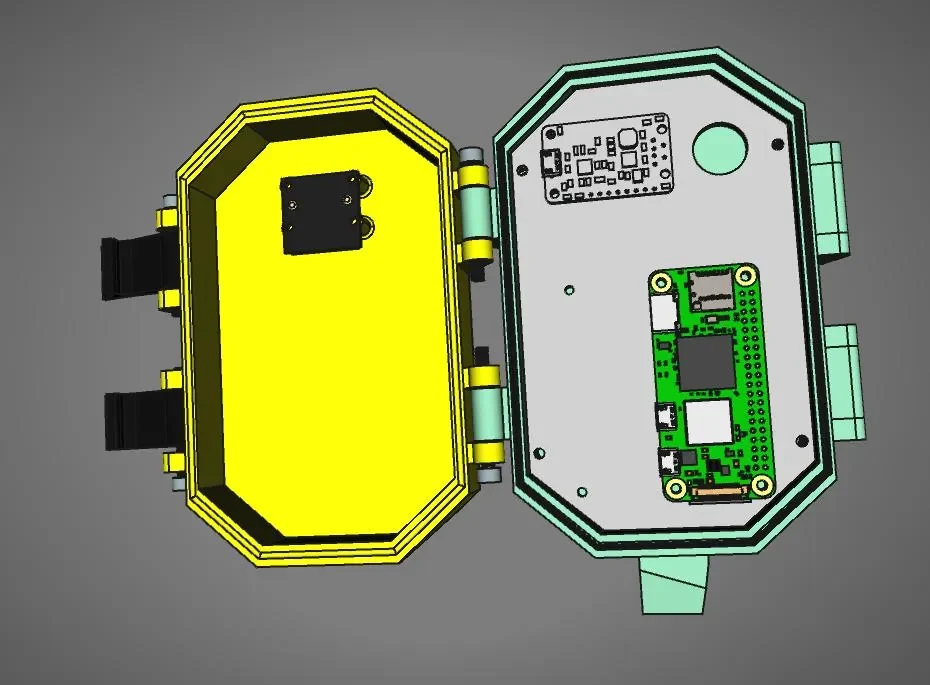

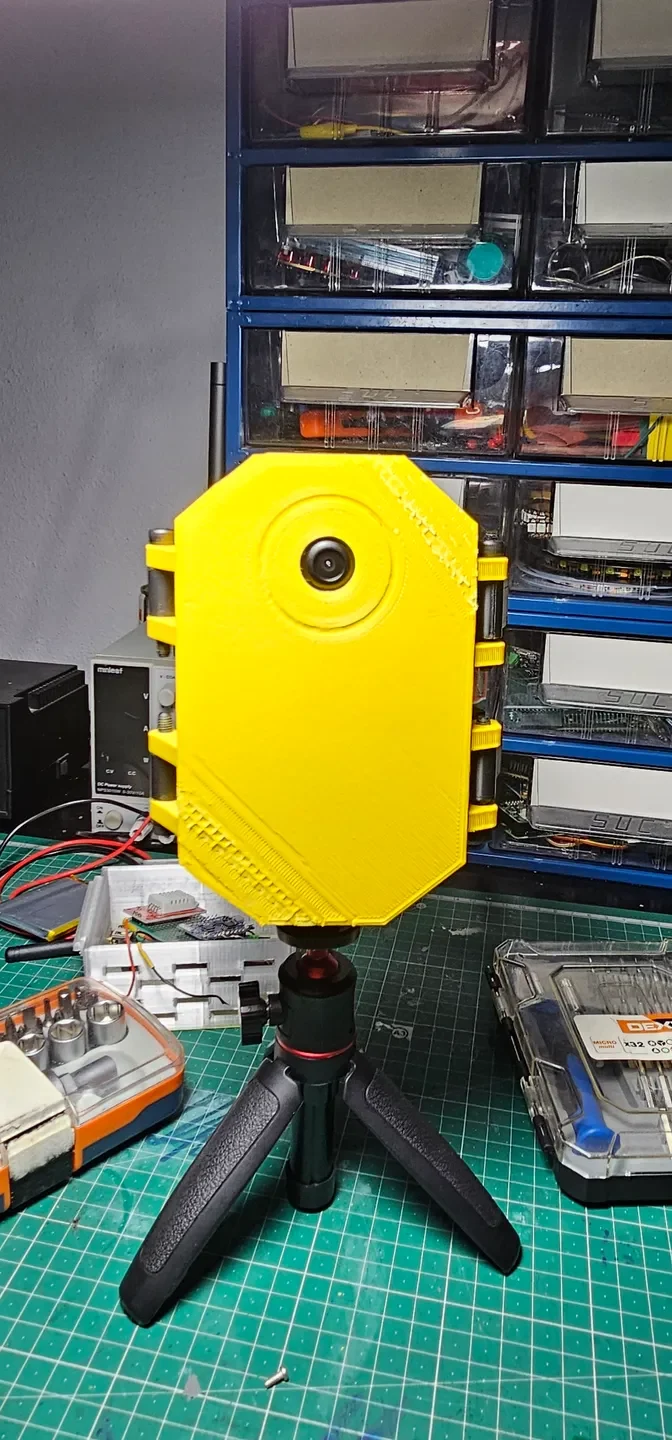

У него есть поддержка штатива, поэтому он может стоять. Сзади есть место для аккумулятора емкостью 10400 мАч. На передней панели расположены отверстия для усилителя мощнос��и Adafruit 1000c и двух типов Raspberry PI.

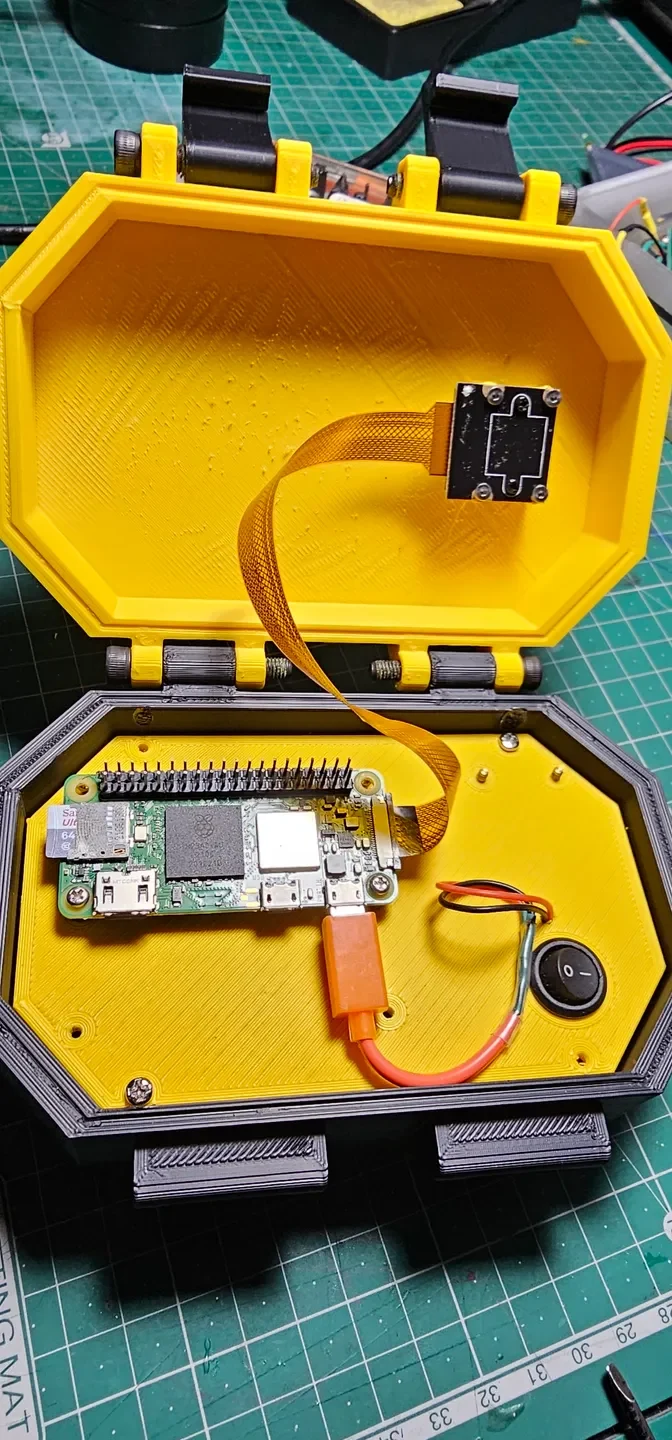

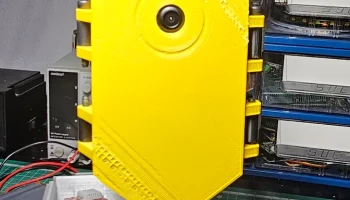

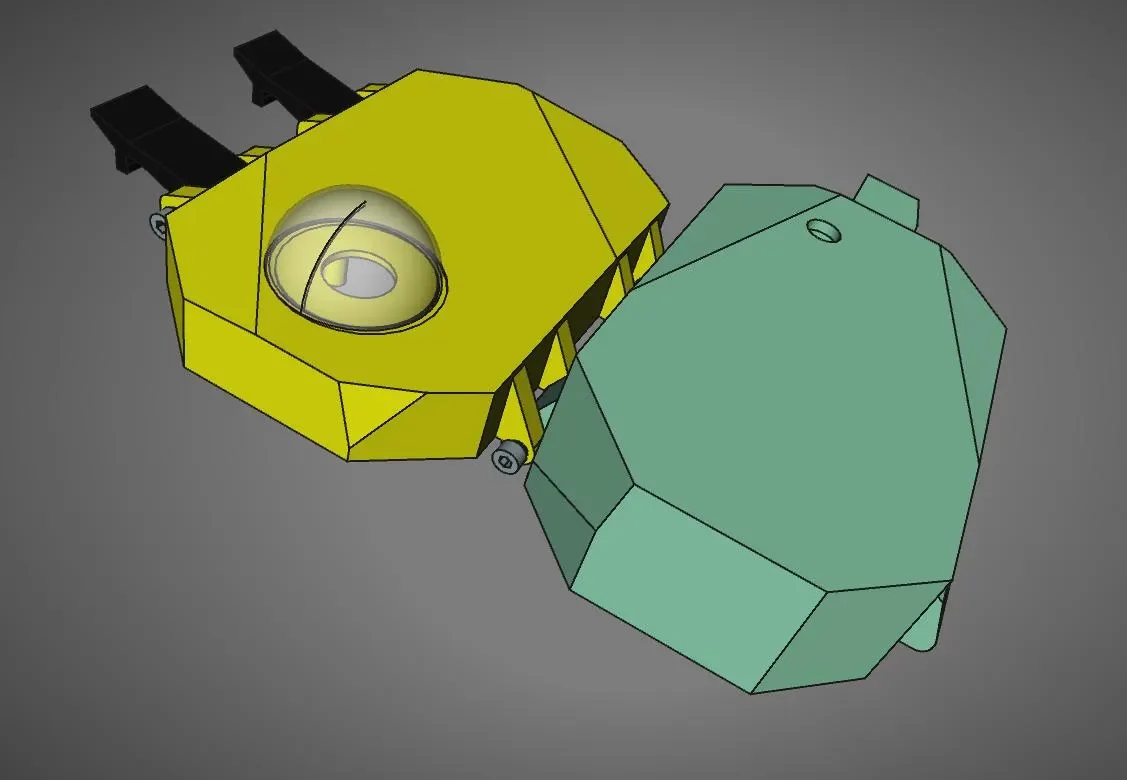

В крышке имеется отверстие для камеры и опора для ее привинчивания. Вы можете использовать пластиковый купол, чтобы защитить камеру от непогоды. Диаметр должен быть между 38/40 мм.

Чтобы собрать его:

Распечатайте все детали. Я напечатал их ABS.
Печать должна быть напечатана гибкой нитью.
Используйте 4 винта с внутренним шестигранником M5x35 мм, чтобы прикрутить крышку и нижнюю часть.
Распечатайте 2x защелки.

Используйте резьбовые вставки для фиксации винтов.

4x M2x3,6 мм для камеры
4x M3x4,8 мм для крепления винтов опоры RPi.
1x M6x12,7 мм для крепления штатива.

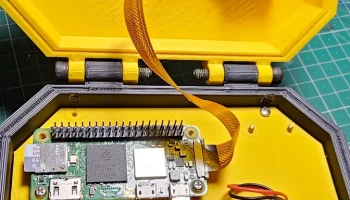

Используйте нейлоновые (или латунные) шестигранные проставки M2,5 для повышения мощности 1000c от Raspberry PI и Adafruit.

В распорное отверстие можно поместить круглую пуговицу диаметром 14 мм.

Сзади внутри квадрата есть отверстие, куда можно приклеить резиновый квадрат и обеспечить защиту проводов, проходящих туда снаружи/снаружи.

Я напечатал его из АБС-пластика, но и ПЭТ-Г должно быть достаточно, чтобы выдержать воздействие окружающей среды.

Я разработал его с помощью FreeCAD в Linux.
