Коллекция болтов для штатива для фотоаппарата UNC 1/4-20

Камеры крепятся к штативам и т.п. с помощью болтов американского стандарта резьбы, в частности UNC 1/4-20. Исторически использовалась нить с более ярким названием «Британский стандарт Уитворта», но рыночные силы во времена моих бабушки и дедушки решили, что конкретная битва за стандарты велась за Атлантикой.

Тем временем я нахожусь посреди Тихого океана здесь, в Новой Зеландии, где мы тоже не пользуемся, и работаю над проектом слайдера для камеры. Мне не хотелось отвлекаться и изучать новую крутую библиотеку (честно!), но пришлось. Эта коллекция для следующего человека в моей ситуации.

Можем ли мы теперь все перейти на болты М6 для крепления камеры, пожалуйста?

Болты с шестигранной головкой

Подходит для шестигранной отвертки 3/16 дюйма. В комплект входят длины от ¼ дюйма до 4 дюймов.

Болты с шестигранной головкой

Подходит для гаечного ключа 7/16 дюйма. В комплект входят длины от ¼" до 4".

Орехи

В комплект входят шестигранные и квадратные гайки, каждая с тремя уровнями допуска. Я обнаружил, что толщина 0,1 мм хорошо подходит для моего Prusa Mini+ из PLA+.

Печать

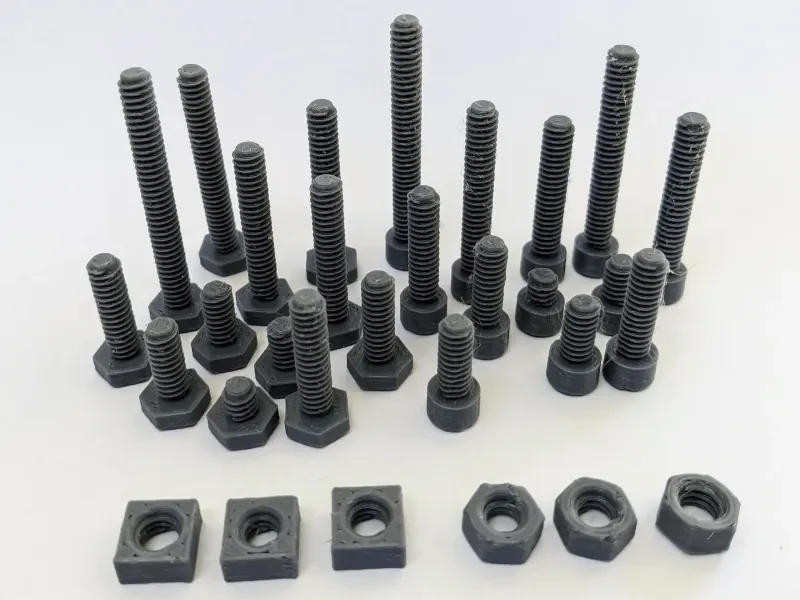

Я напечатал целую кучу выровненных головок вниз, используя сопло 0,6 мм и высоту слоя 0,2 мм из PLA+. Все болты прочно ввинчены в камеры, а гайки — в штативы. Я бы не стал использовать их для хранения зеркальной камеры, но они отлично подходят для использования при создании прототипов. Возможно, вам придется добавить козырек, если длина болта превышает 2 дюйма.

Создайте свой собственный с помощью OpenSCAD и BOSL2

BOSL2 — потрясающая библиотека, дополняющая и без того мо��ный OpenSCAD. Это мощная комбинация, охватывающая гораздо больше территории, чем простые болты. Тем не менее, вот как я создавал эти модели. Сходите с ума, создавая свои собственные вариации. Резьба UTS UNC 1/4-20 с шестигранной головкой M6? Почему бы и нет?

включить
включить

$фн = 32;

размер = «1/4-20,1 1/4»; // Длина после запятой

// Шестигранный болт
винт(размер, головка=«шестигранник», резьба=«UNC»,
якорь=ВЕРХ, ориентация=НИЗ);

// Головка гнезда
винт(размер, диск=«шестигранник», головка=«гнездо», резьба=«UNC»,
якорь=ВЕРХ, ориентация=НИЗ);

// Гайка
nut(«1/4-20», shape=«hex», $slop=0.1);

Установить BOSL2 так же просто, как скопировать его папку в папку библиотеки OpenSCAD. Подробные инструкции и полная документация библиотеки доступны на BOSL2 Wiki.

Автоматизация OpenSCAD с помощью Python

Я создал все эти варианты модели автоматически, используя прилагаемый скрипт Python, который я также включил в качестве примера такого подхода. Он запускает OpenSCAD много раз, каждый раз переопределяя разные переменные в сценарии, создавая в общей сложности 32 различных файла STL. Спасибо создателям OpenSCAD за такую хорошую поддержку сценариев в их программе.
