Крепление для камеры Voron 0 / Voron 0.1 Raspberry Pi
TLDR
Крепление камеры Raspberry Pi для voron 0/voron 0.1

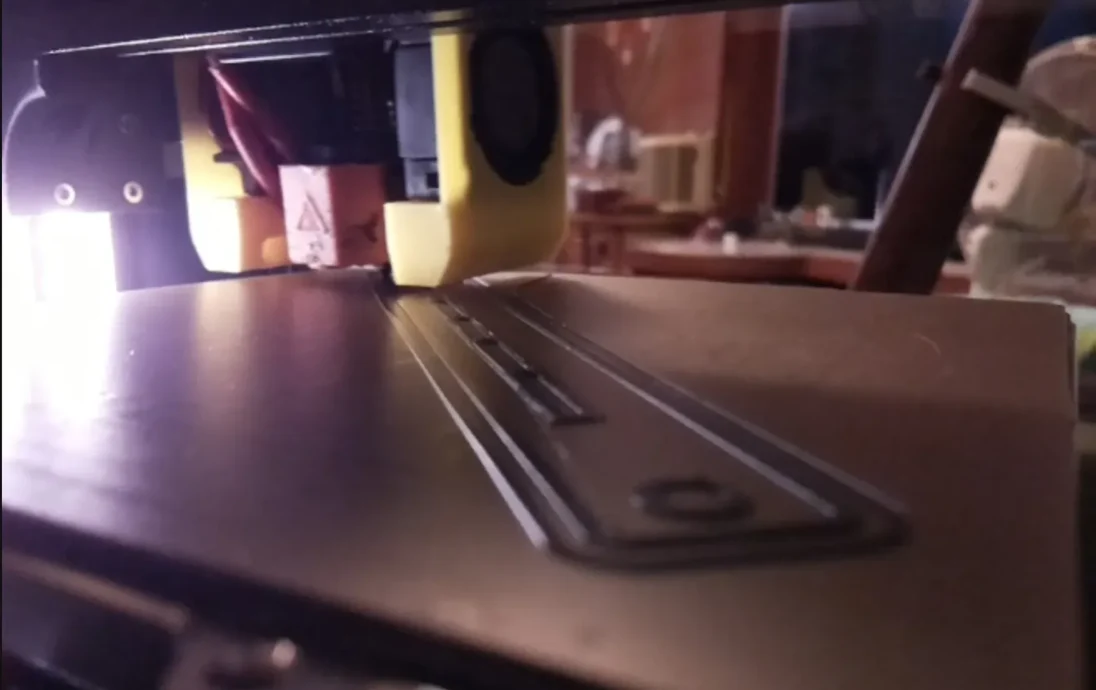

Поближе познакомьтесь с соплом и печатной платформой (видимость > 80 %)
Простой монтаж с помощью 1 винта M3x16, 1 гайки M3 и 1 винта M2x6.
НЕТ ПРЕДВАРИТЕЛЬНОЙ ЗАГРУЗКИ ОРЕХОВ, слава богу!
Никакой поддержки, как всегда!
Долгая история
С тех пор, как я собрал свой Voron 0.1, я пытался найти хорошее крепление для камеры Raspberry Pi. Тем не менее, большинство решений, которые я нашел, на мой вкус, слишком заметны (т. е. они торчат в области шляпки волос) и не имеют прямой видимости на сопло.

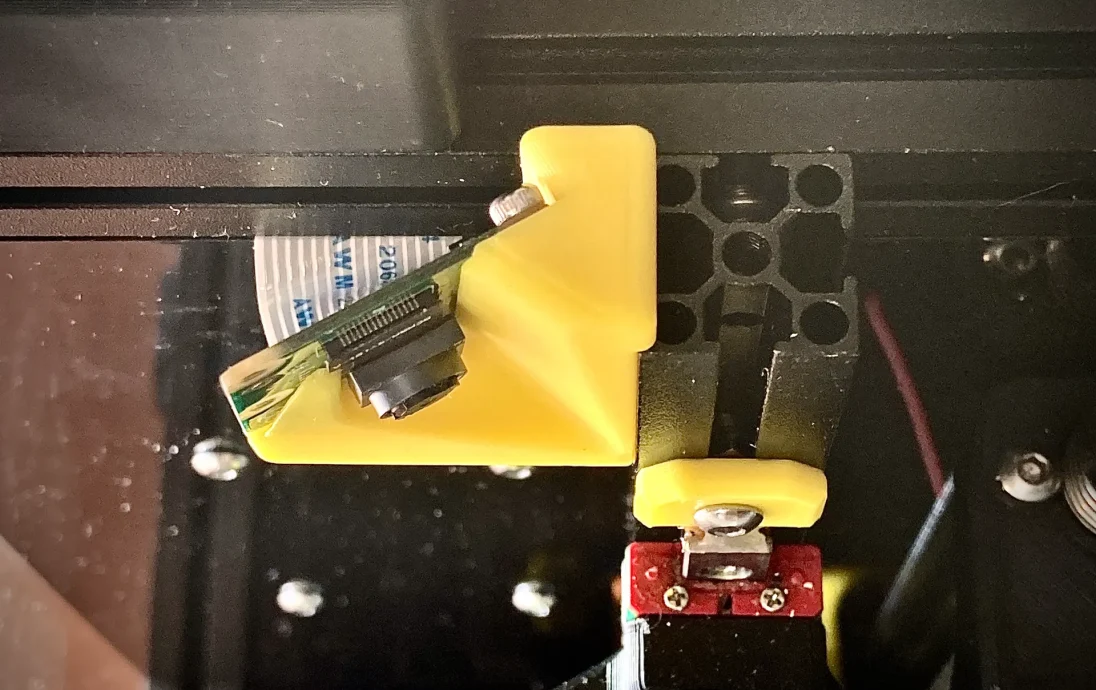

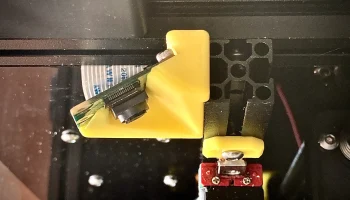

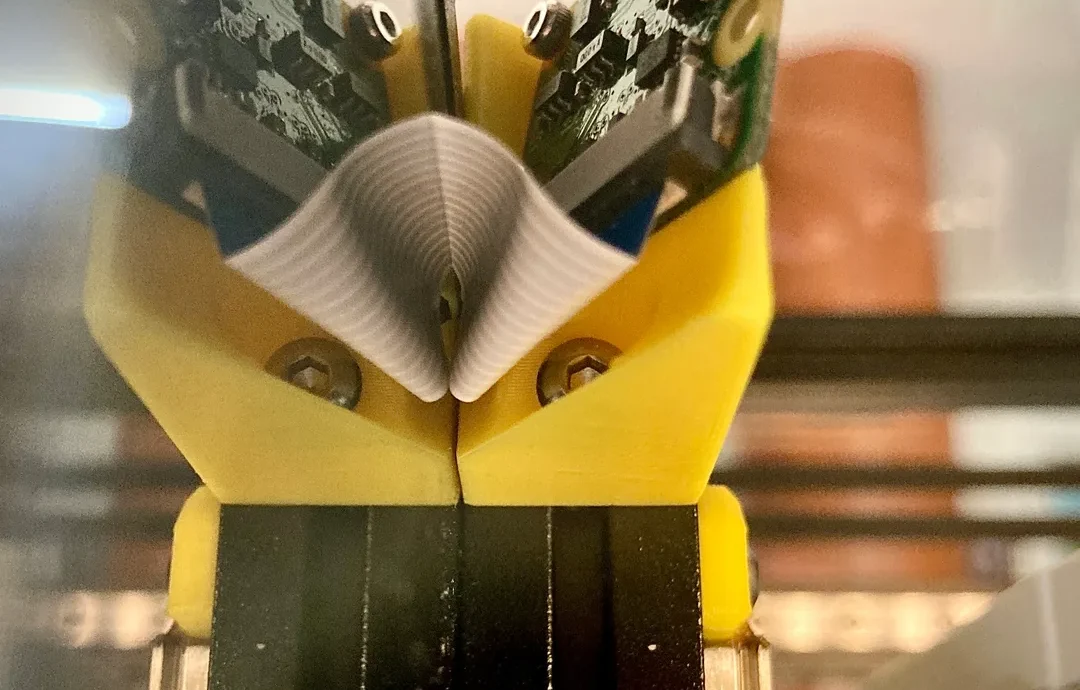

Вот почему я решил создать свой собственный дизайн и нашел хорошее место в верхней части левого z-образного выступа с достаточным зазором. Он также обеспечивает хорошую видимость сопла и станины, чрезвычайно прост в установке и удобно укладывает кабели!
Дайте мне знать, что вы думаете!
Примечания

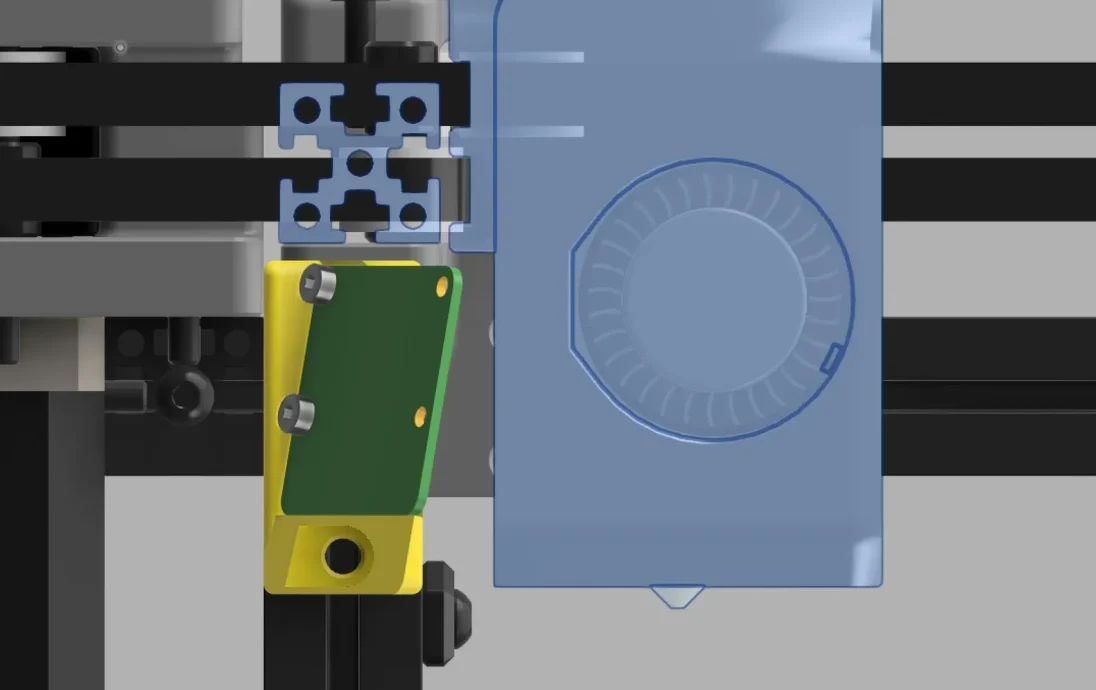

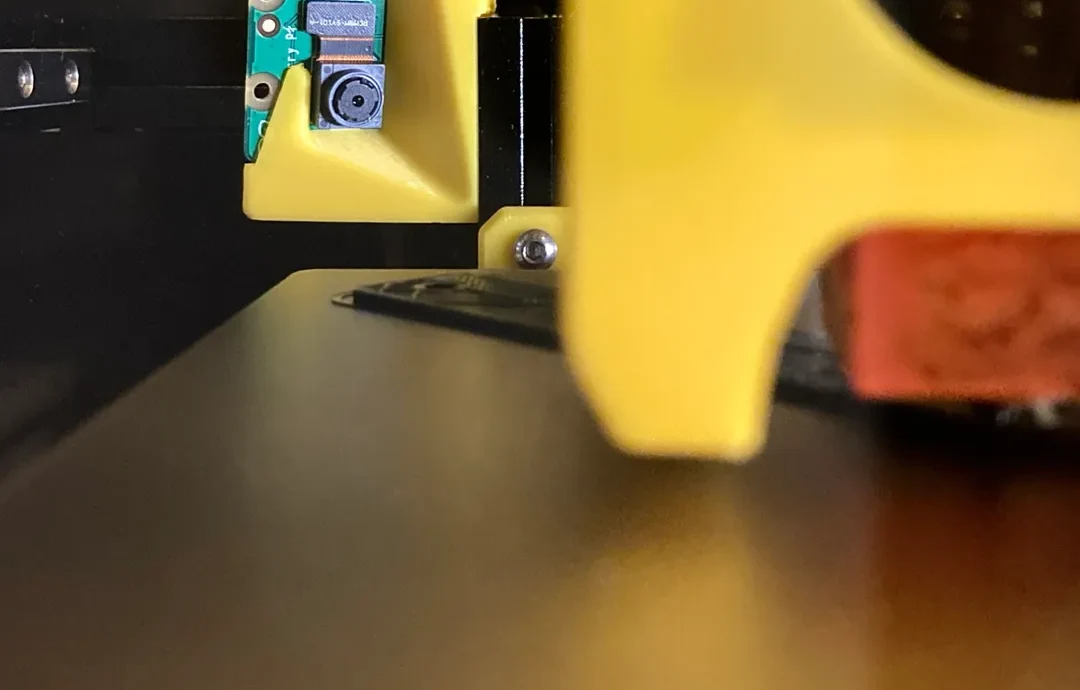

Clearnace довольно плотный (см. одно из прикрепленных изображений), поэтому я настоятельно рекомендую вам проверить его на наличие помех, прежде чем приступать к печати. Вы можете сделать это, перемещая вручную ось X вдоль задней части печатной платформы. Я бы также посоветовал вам провер��ть наличие торчащих проводов, чтобы они не зацепились за камеру.

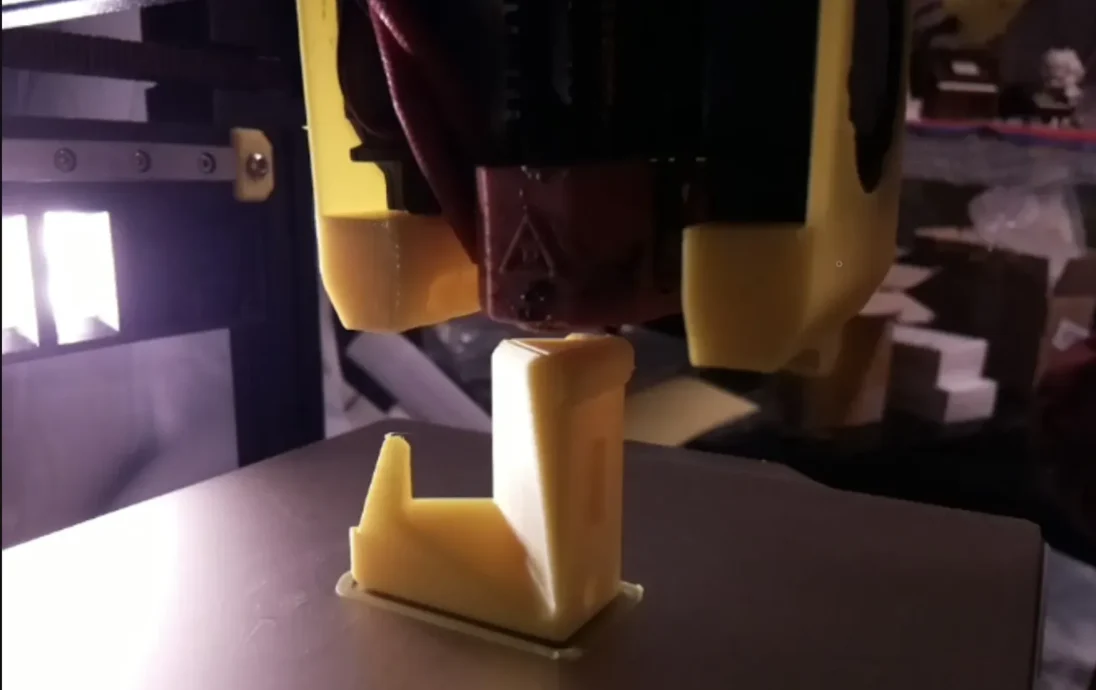

Выбор материала зависит от вас, но если вы занимаетесь корпусом (как я), я настоятельно рекомендую вам распечатать эту модель с использованием ABS.
Ставьте лайк и посетите мой Patreon!
Хорошего дня!

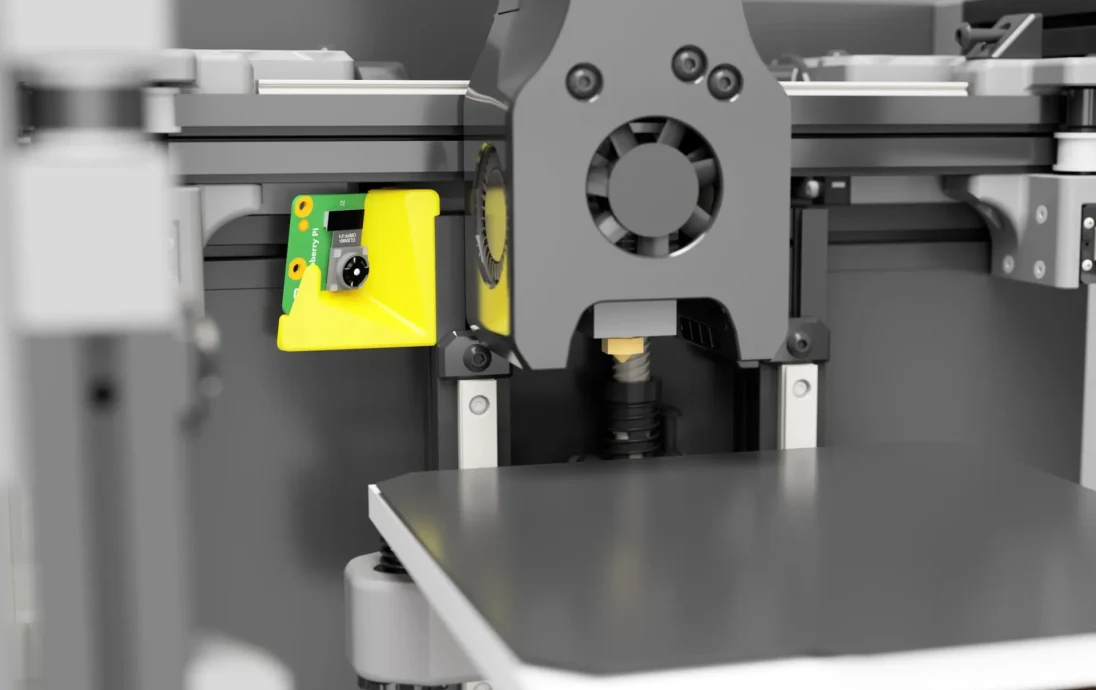

Модель камеры Raspberry Pi, использованная при рендеринге, разработана Питером Х√∂jerslev.
