Головка Digital Bird DB3_VISCA Pan Tilt с поддержкой OBS ..

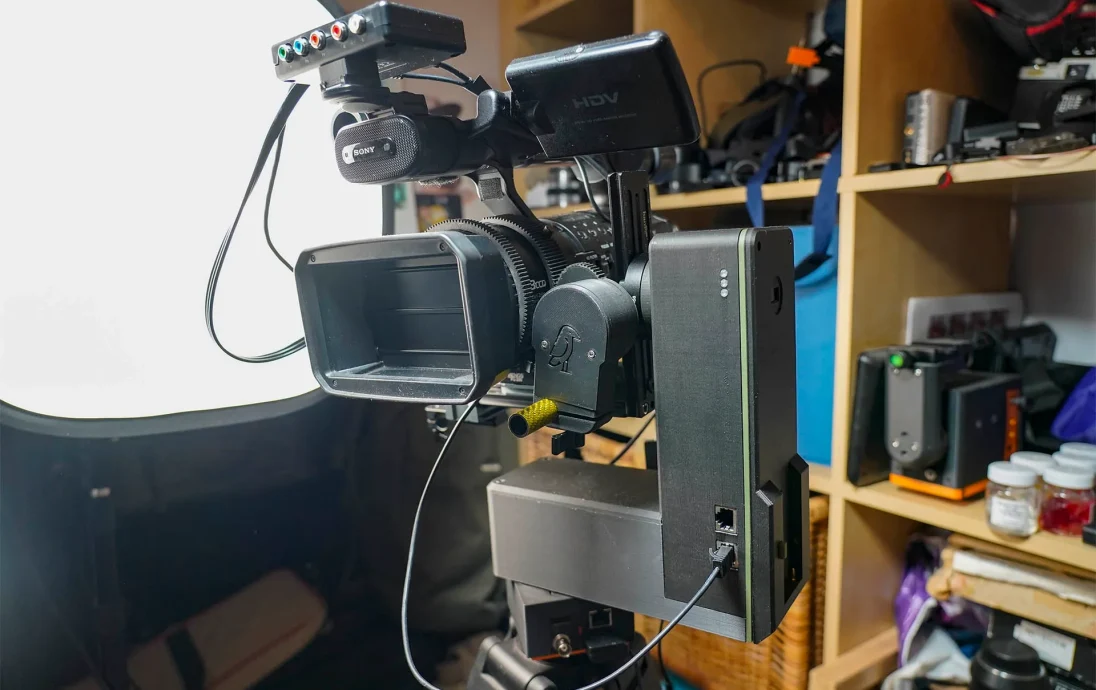

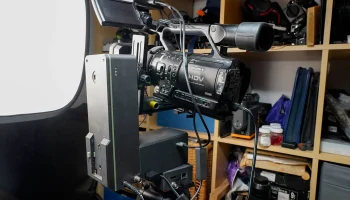

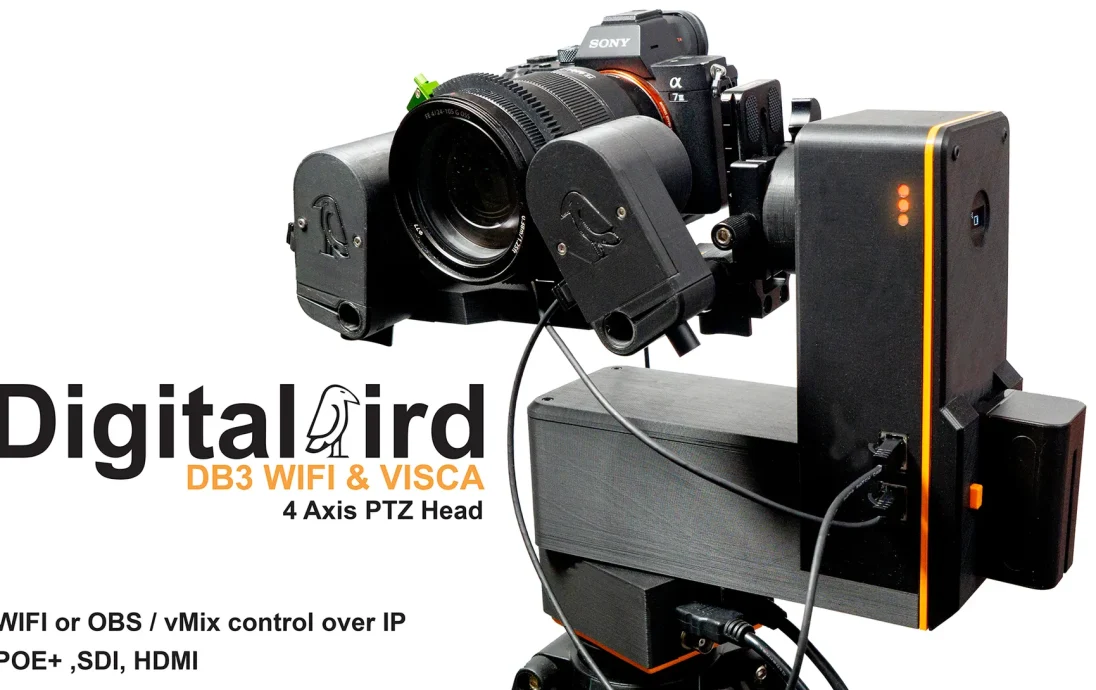

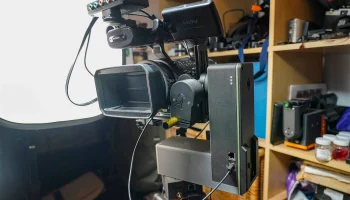

Головка Digital Bird DB3 VISCA Pan Tilt Вероятно, это самая многофункциональная PTZ-головка, сделанная своими руками, которую вы найдете где-либо в Интернете, способная выполнять задачи, которые вы ожидаете от головок стоимостью более 2000 долларов. Эта головка может выполнять все функции Wi-Fi, доступные на предыдущих головках Digital Bird, но обладает множеством новых высококлассных функций, включая подключение к OBS и vMix по IP-сети.

Детали допускают два варианта этой головы.

WIFI и VISCA с POE
только Wi-Fi

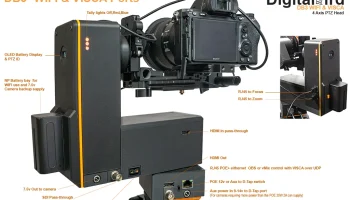

НОВЫЕ ВОЗМОЖНОСТИ:

Поддержка 4 осей для панорамирования, наклона, масштабирования и фокусировки
Поддержка VISCA для проводного подключения к таким приложениям, как OBS и vMix.
WIFI-управление до 4 систем камер с 9 предустановками на камеру

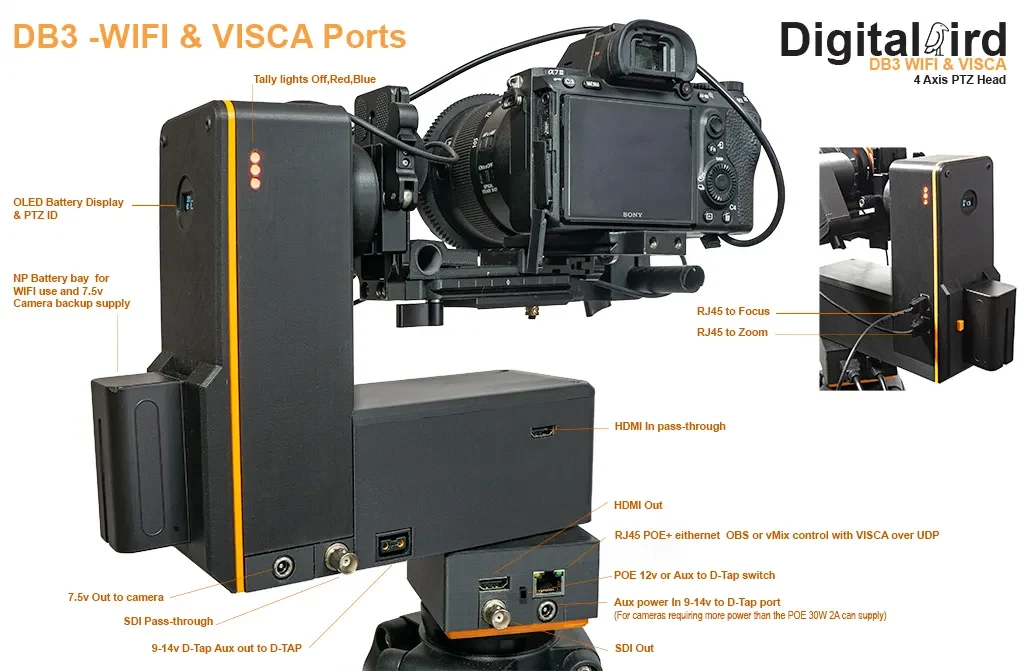

Питание POE 12 В и 7,5 В через IP-порт VISCA
Индикаторы Tally спереди и сзади позволяют вашему таланту видеть, какая камера работает и будет следующей.
Сквозные каналы HDMI и SDI для правильного управления кабелями PTZ.
Более быстрое панорамирование и наклон.
Энкодеры на всех осях для ручного позиционирования головки в программном режиме.
Магнитные датчики на оси панорамирования и наклона для точного определения начальной точки и возврата в исходное положение.
Память на 16 позиций для OBS, без ограничений для vMix
Порт дополнительного питания для подачи питания на камеру 7,5 В или 12 В (при использовании питания POE).
Обновленный пользовательский интерфейс для обеспечения более индивидуальной работы.
Возможность одновременного использования WIFI и проводного IP-управления с помощью контроллера DB PTZ WIFI.
Поддерживает полезн��ю нагрузку до 4 кг.

Ссылки:

Полные инструкции в печатном виде можно найти здесь: https://www.instructables.com/PTZ-PAN-TILT-HEAD-DB3-DB3-VISCA/.

Комплекты деталей, не изготовленных из пластика: https://digital-bird-motion-control.myshopify.com/

Кредиты: В этом проекте используются две основные библиотеки Arduino с открытым исходным кодом, за что я очень благодарен.

gin66/FastAccelStepper Отличный ресурс для управления нескольк��ми шаговыми двигателями с контролем ускорения на всех шаговых двигателях.
Библиотека Seithan/EasyNextion Простой в использовании метод настройки и выполнения команд с дисплеев Nextion.
апрель 2025 г.
Возможность выбора версии Pro или Standarv была удалена, теперь есть только версия Pro. После использования версии Pro в течение многих месяцев наличие дополнительного пространства вокруг камеры оказалось полезным независимо от ее размера. Сейчас я рекомендую только версию Pro. Это не влияет на стоимость сборки системы и требует лишь немного больше пластика!
В комплекты и детали теперь также входит внешний USB-порт для обновления программного обеспечения без необходимости снимать заднюю часть головы.
Сложный жгут проводов между различными небольшими платами в основании был упрощен и прикреплен к новой печатной плате, что упроща��т сборку основания. Пластиковые детали 08,09,14,15 были изменены с учетом новой компоновки. Эти изменения еще не отображаются в файлах сборки видео, которые еще необходимо обновить. Любые новые комплекты деталей, поставляемые после 12 апреля 2025 г., будут поставляться с новой компоновкой платы.
Основная плата теперь позволяет наполовину нажать фокус в режиме PTZ. Это активируется с помощью кнопки в верхней части основного джойстика.

Также были внесены некоторые изменения в основную плату ЦП, позволяющие наполовину нажать на основную кнопку джойстика.

13 августа 2024 г.

Детали 001, 002,007 были обновлены, чтобы обеспечить лучшую фиксацию двигателя поворота через новые пазы в основании 001. Для этой цели в комплекты теперь также входят три дополнительных болта с головкой M3 25 мм.

Обновление: 24 мая 2024 г.

Деталь 012_100 Колесо наклона заменено на деталь 012_100_Haoge_CP-58. Сейчас я поставляю комплекты со швейцарским зажимом Haoge_CP-58 и обновил колесо наклона, чтобы приспособить его к этому. Новый зажим менее мешает моторам фокусировки/масштабирования, а новая деталь обеспечивает гораздо более прочную поддержку. Оно было обновлено в связи с растущим числом людей, желающих установить более тяжелые системы камер.

Новая Про версия

Были добавлены детали, позволяющие построить Pro-версию головы. Модель Pro предназначена для тех, кто хочет установить на голову более крупную систему камер и в первую очередь нуждается в большей высоте оси наклона. Эти детали добавляют
