Это самая простая и наименее дорогая в изготовлении PTZ-головка Digital Bird. Если вам нужны дополнительные функции и более продвинутый дизайн, ознакомьтесь с 4-осевой PTZ-головкой DB3, поддержкой OBS и vMix здесь: https://www.printables.com/model/558734-digital-bird-db3_visca-pan-tilt-head-with-support-

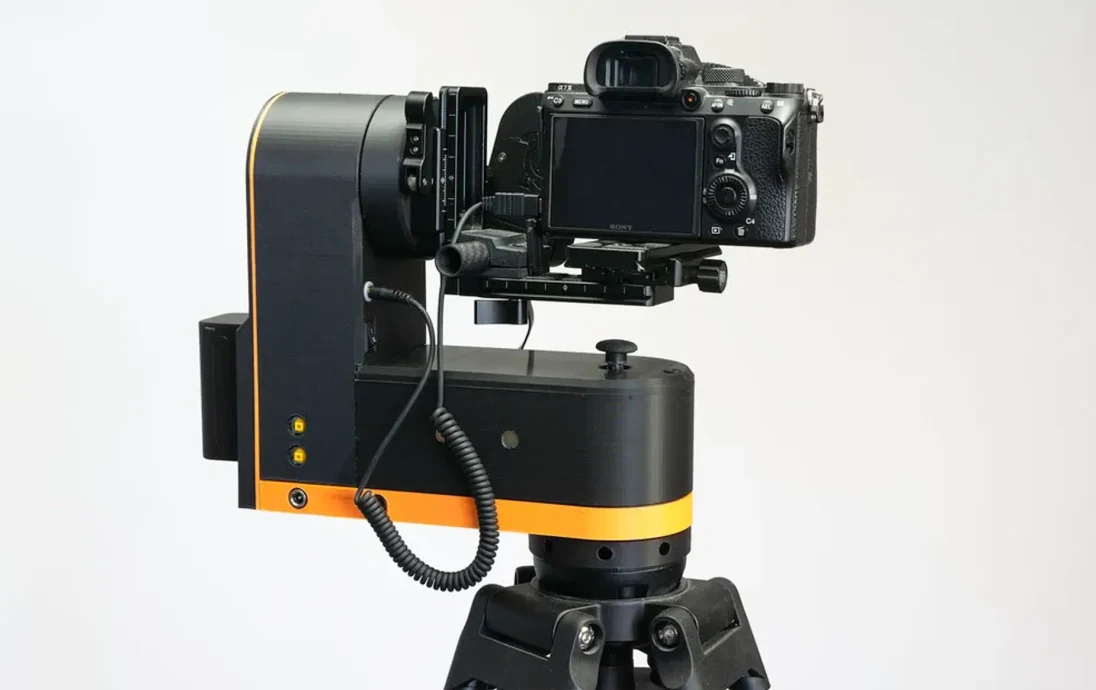

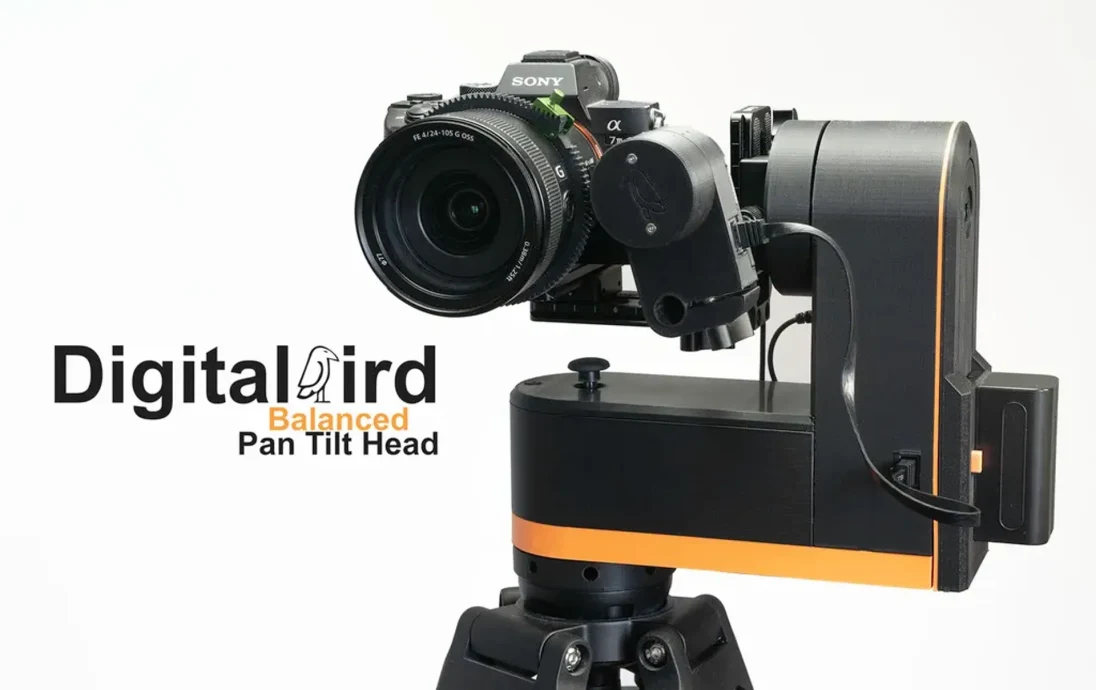

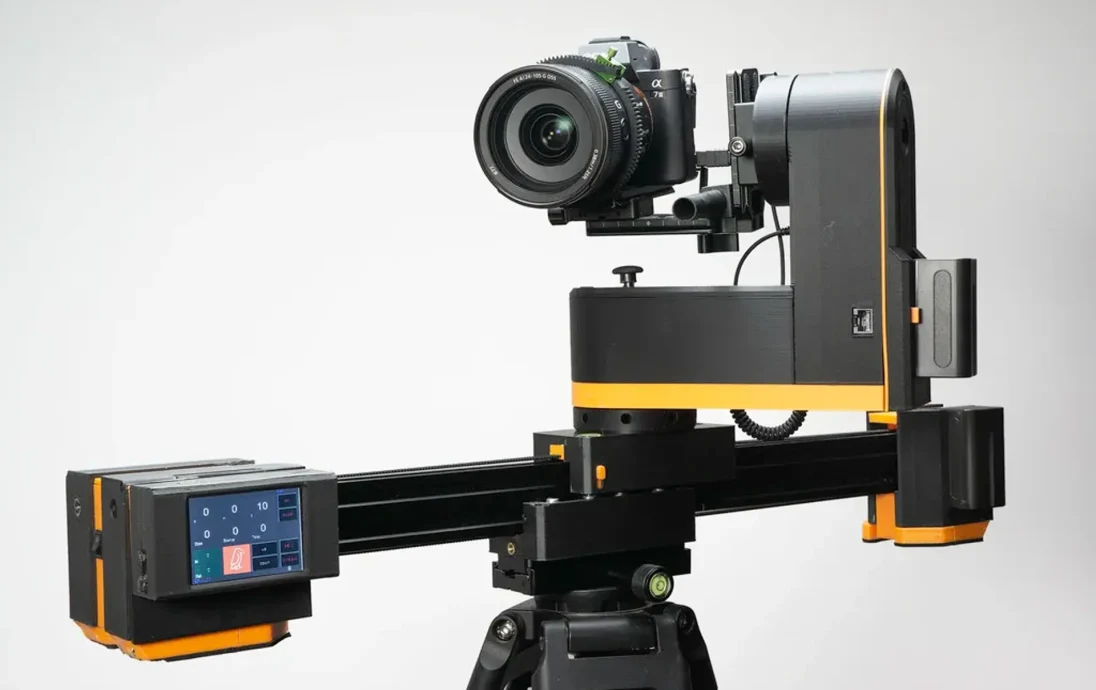

Это трехосевая сбалансированная головка Digital Bird с панорамированием и наклоном, входящая в систему управления движением Digital Bird. Головку можно использовать отдельно или как часть более широкой с��стемы управления Digital Bird Motion. Чтобы использовать эту головку, вам также потребуется собрать один из двух контроллеров WIFI, которые можно найти здесь: https://www.printables.com/model/326748-ptz-plus-camera-motion-control.

или https://www.printables.com/model/326750-digital-bird-wifi-remote.

Особенности:

— 360 град. непрерывного вращения по оси панорамирования и 130 градусов по оси наклона

— Способен поднимать наклоняемую полезную нагрузку до 3,5 кг.

— Автоматический монтаж/демонтаж с помощью двух кнопок на панели управления.

— Батареи типа Sony NP с внешним портом питания 7,5 В.

— Поддержка 3-й оси для двигателя Focus через порт RJ45.

— Полнофункциональный интерфейс с помощью компактного пульта дистанционного управления Digital Bird WIFI или пульта PTZ.

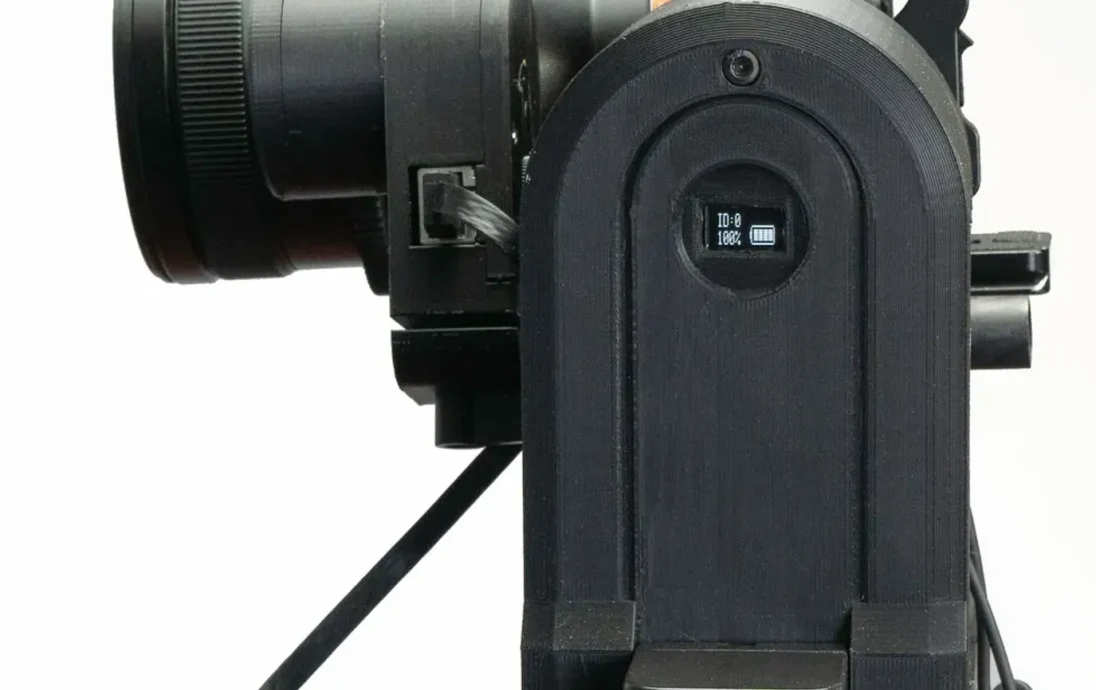

— OLED-монитор батареи и идентификатор подчиненного устройства PTZ

— Замок аккумулятора для безопасности перевернутого монтажа.

— Управление затвором камеры.

Режимы работы:

— Прямой участок А-Б

— A-B с управлением ускорением (рампа/легкость)

— Режим A-B-A Bounce

— Режим покадровой ��ъемки со встроенным интервалометром и управлением затвором камеры.

— Шестиклавишный секвенсор для более сложных движений.

— Функции покадровой анимации для аниматоров.

— Функции камеры PTZplus в реальном времени.

Ссылки:

Комплекты компонентов: https://digital-bird-motion-control.myshopify.com

Программное обеспечение: https://github.com/digitalbird01/DigitalBird-Camera-Slider.

Кредиты: В этом проекте используются две основные библиотеки Arduino с открытым исходным кодом, за что я очень благодарен.

gin66/FastAccelStepper Отличный ресурс для управления несколькими шаговыми двигателями с контролем ускорения на всех шаговых двигателях.
Библиотека Seithan/EasyNextion Простой в использовании метод настройки и выполнения команд с дисплеев Nextion.

Обновления:

Я добавил дополнительное крепление для мотора фокусировки, которое позволяет устанавливать мотор фокусировки с правой стороны камеры, где мотору меньше препятствий. Детали крепления 18 и 19 склеены вместе и должны быть напечатаны, как показано, чтобы избежать простого раскола крепления трубки по линиям слоев при затягивании.

Крепление подходит под L-образный кронштейн камеры и удерживается на месте тем же низкопрофильным болтом длиной 30 мм, который используется для крепления швейцарского зажима камеры. Однако обратите внимание, что для этого места потребуется более длинный кабель RJ45. Деталь 005_100 — крепление фокуса другой стороны также обновлено.

Настройки печати

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 высоты слоя

Заполнение:

Процент заполнения — это вторая часть имени детали, поэтому 001_60 = часть 1, 60 % заполнения.

Нить: матовый PLA, черный и цветной.

Примечания:

Заполнение каждой детали указано как часть названия детали, например, для 001-60 требуется 60% заполнения.
Убедитесь, что вы понимаете, г��е на каждой детали требуются опоры.

Детали поставляются в правильной ориентации для печати.

Не пластиковый перечень материалов

Болты

Головка M5 длиной 45 мм — Вал сковороды x1
Болты с головкой M4 20 мм x 1 болт ступицы натяжителя наклона
Болты с головкой M4 25 мм x 2 — аккумуляторный отсек
Б��лты с головкой M4 45 мм x 1 — верхняя крышка
Саморезы M1.7 длиной 10 мм — крепление на печатную плату x2
Саморезы M1.7 длиной 6 мм — крепление на печатную плату x4
Низкопрофильный болт M5 30 мм x 5 — отсек управления
Низкопрофильный болт M5 15 мм x 1 — натяжитель поддона
Низкопрофильный болт M5 20 мм x 1 — Основание
Низкопрофильный болт M5 50 мм x 2 — ключ для затяжки и наклонная ось
Гайки M5 x2
Шайба 7х4х1 х2
Шайба 10х5х1 х2
Переходник для винтов камеры 1/4-3/8 x 1 шт.
Переходник для винтов камеры 5/8-3/8 x 1 (также известный как адаптер микрофона)
Винт с потайной головкой и шестигранной головкой 1/4 x 3/4 дюйма
Болт рычага M5 x1 — для зажима трубки мотора фокусировки

Ремни и очки

GT2 Ремень ГРМ с замкнутой петлей шириной 6 мм, 360 мм для наклона
GT2 Ремень ГРМ с замкнутым контуром, ширина 6 мм, 200 мм для сковороды
Шкив GT2, 20 зубьев, диаметр отверстия 5 мм, ширина 6 мм для Nem
