Модуль камеры Voron 0.1 / Voron 0.2 Raspberry Pi 3, версия крепления 2

Вдохновленный креплением камеры от johanncc (https://www.printables.com/model/146877-voron-0-voron-01-raspberry-pi-camera-mount), я решил модифицировать его модель, чтобы она соответствовала модулю камеры RaspberryPi 3. Моя модификация привела к тому, что камера выступала в объем сборки, и при печати вблизи пределов оси Y это могло повредить модуль камеры.

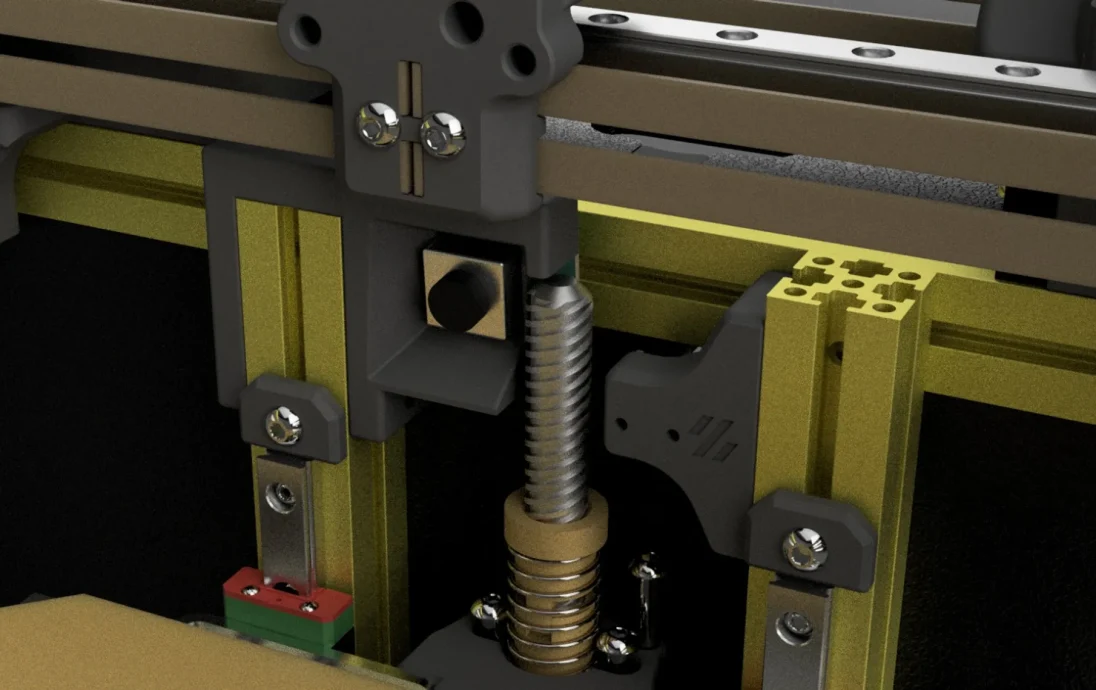

Поэтому я создал крепление, в котором модуль камеры полностью защищен 15-миллиметровыми алюминиевыми профилями по оси Z. Чтобы уместить большую часть кровати в раме, мне пришлось установить модуль со смещением от центра между двумя выступами оси Z.

С моим принтером я получаю зазор около 2-3 мм до движущихся частей.

Если вы хотите отразить детали, теперь это возможно, и они по-прежнему подойдут к разъему камеры.

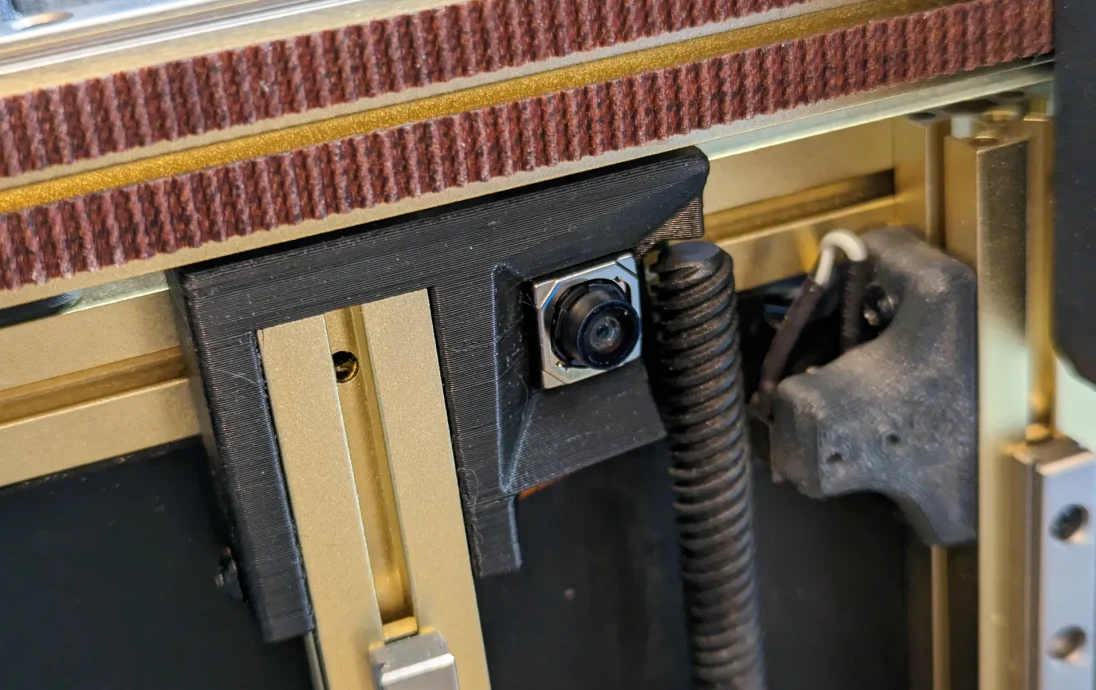

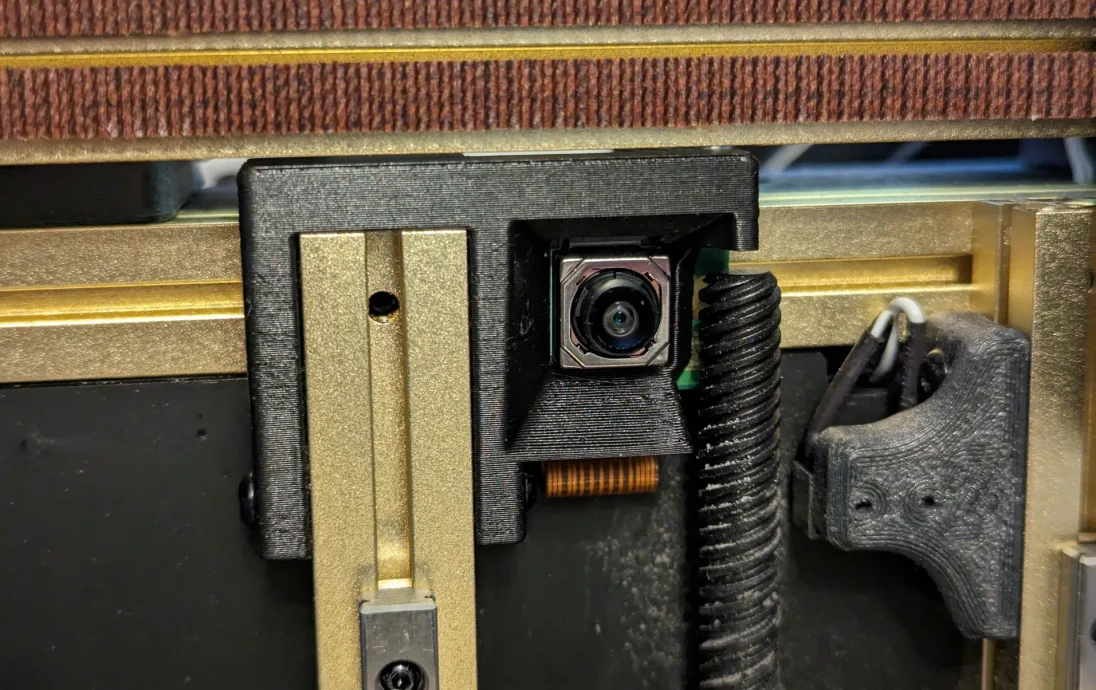

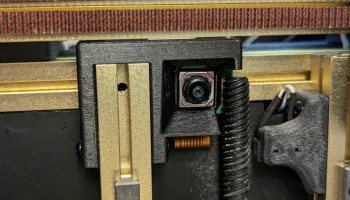

Камера на изображениях — широкоугольный модуль Raspberry Pi Camera Module 3 120°.

TLDR

Крепление камеры Raspberry Pi для voron 0/voron 0.1/voron 0.2

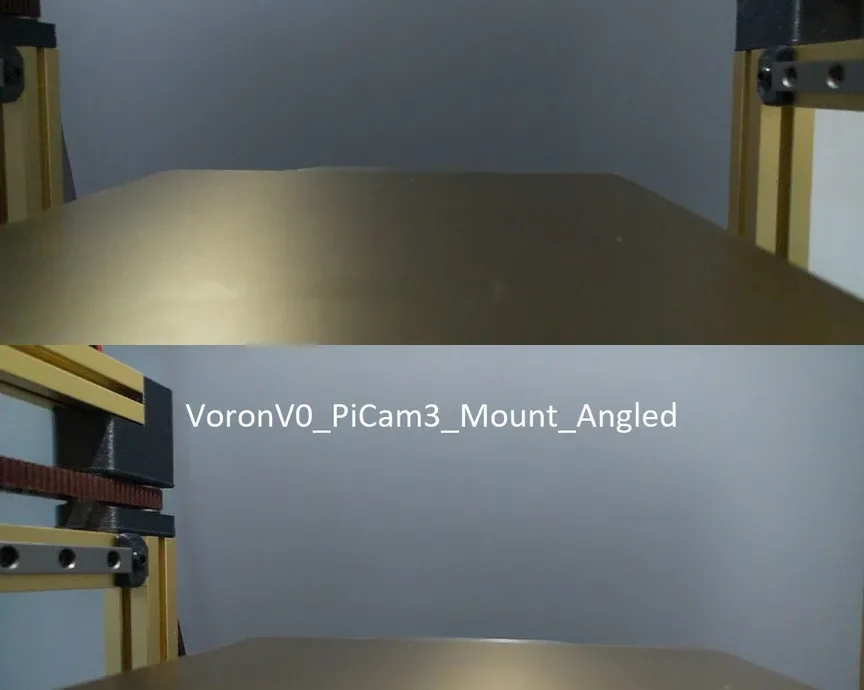

Видимость кровати, как показано на фотографиях
Простой монтаж с помощью 2 винтов M3x8, 2 гаек M3 и 3 винтов M2x6.
Без предварительной загрузки гаек
Нет опор

Обновление от 26.01.2023:

Добавлен VoronV0_PiCam3_Mount_Angled.3mf
VoronV0_PiCam3_mount.3mf переименован в VoronV0_PiCam3_Mount_Straight.3mf.

Обновление от 01.02.2023:

Изменен VoronV0_PiCam3_Mount_Angled.3mf так, чтобы он был обращен к середине станины точно в соответствии с моделью САПР.

Обновление от 03.06.2023:

На обеих моделях было увеличено место для разъема камеры. Теперь можно зеркально отразить деталь на той стороне принтера, которая вам нравится.

Обновление от 04.02.2023:

Для углового и прямого монтажа были добавлены версии с короткими сторонами, чтобы обеспечить больше пространства для датчиков или кабельных цепей.
