Простой корпус ESP32-CAM с креплением

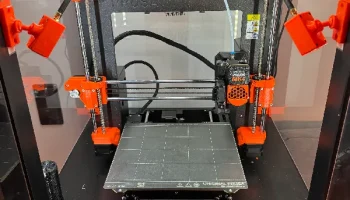

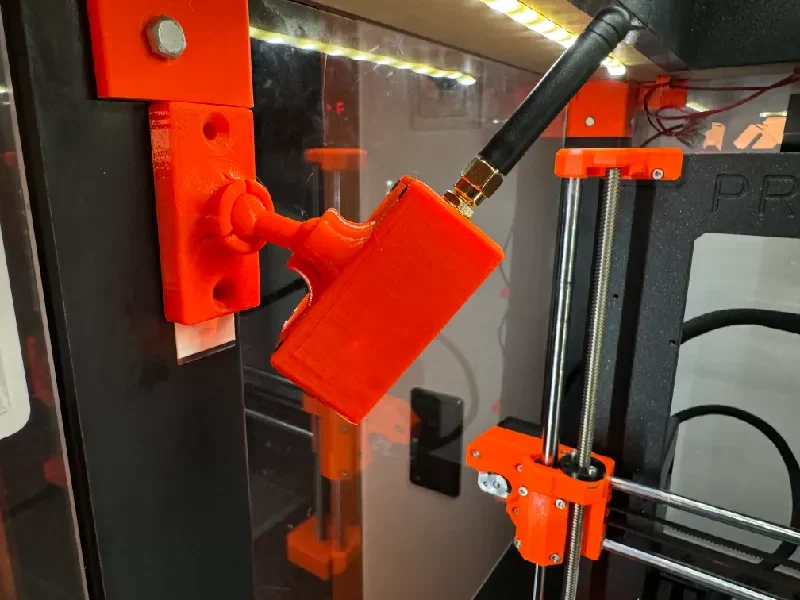

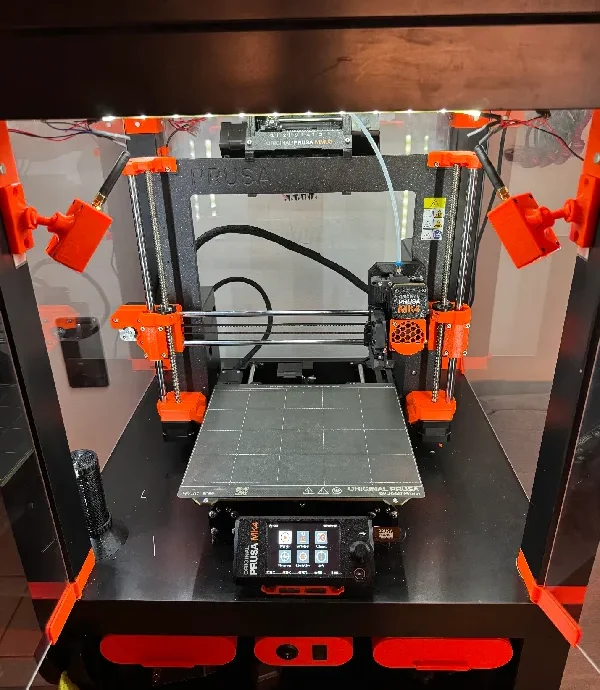

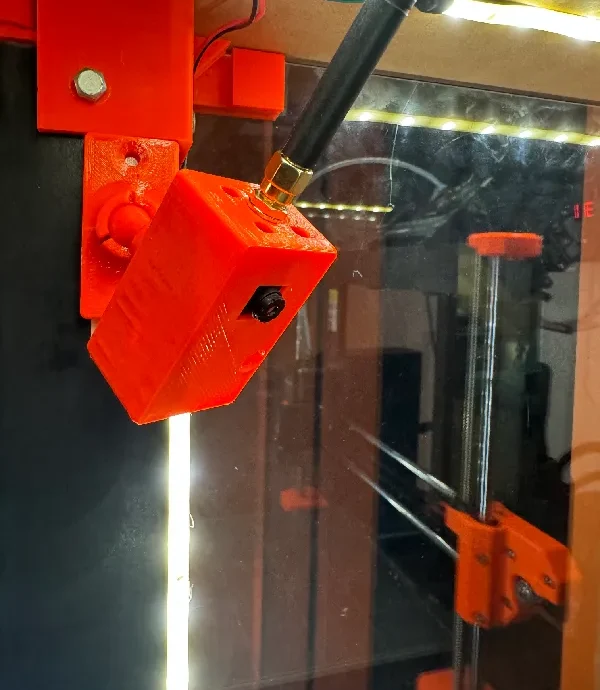

Этот корпус предназначен для ESP32-CAM, включая ESP32CAM-MB и дополнительную внешнюю антенну. Я использую их только для интеграции с Prusa Connect.

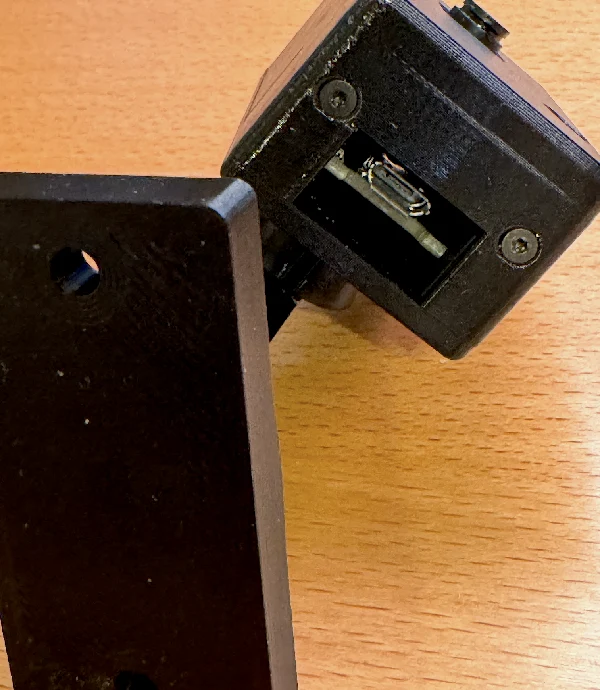

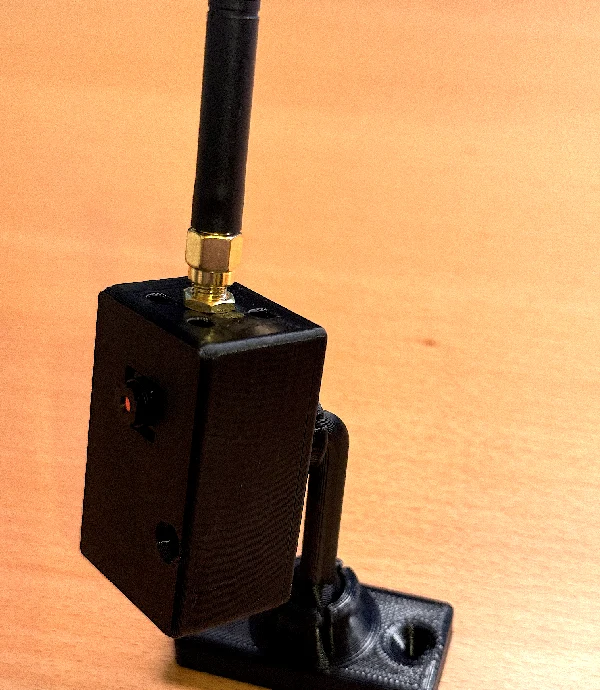

Хотя я хотел сделать корпус как можно меньшим, я оставил отверстие для разъема Micro-USB достаточно большим, чтобы вместить как можно больше разъемов и обеспечить прохождение некоторого количества воздуха для охлаждения. Во время работы модуль выходит из строя, поэтому я также добавил четыре маленьких отверстия сверху.

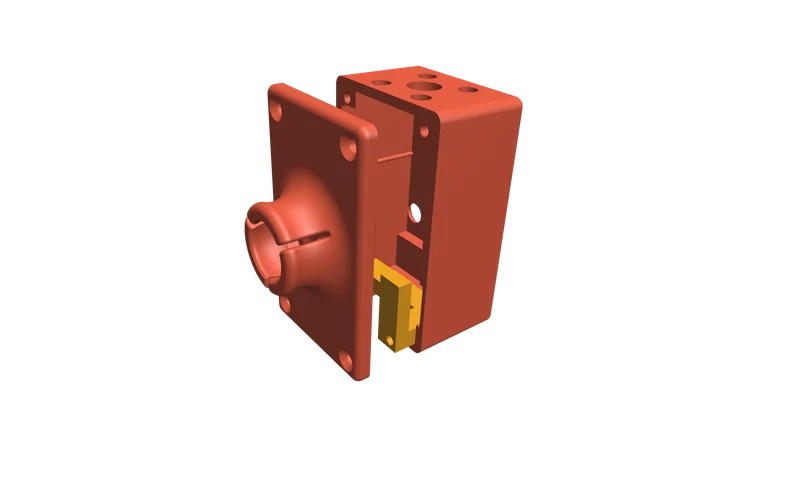

Корпус состоит из трех частей: передней, задней и внутренней опорной части. Для сборки понадобятся шесть винтов М2 длиной от 4 до 12 мм.

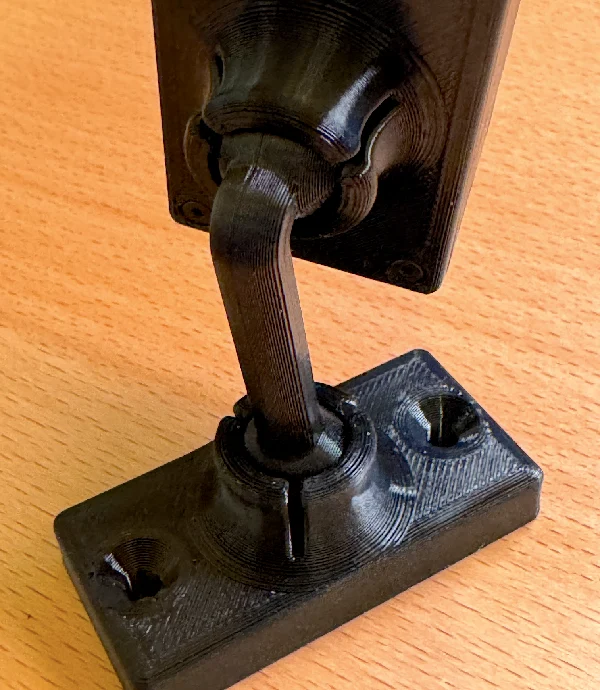

Существует 3 типа разъемов: прямые, 45° и 90° разной длины. Один разъем всегда состоит из 2-х пинов и 2-х корпусов, из которых 1 должен быть зеркальным (кроме прямого конечно). Шарики должны с некоторым давлением защелкнуться и плавно войти в заднюю часть корпуса и основание. Если он получается слишком свободным или слишком тугим, слегка измените его размер в слайсере (только все четыре части для разъема).

Исходя из ваших потребностей, вы можете использовать основу для магнитов. Он может вместить до шести магнитов диаметром 5 мм и высотой 5 мм. Я протестировал его с двумя, и он уже был достаточно сильным.

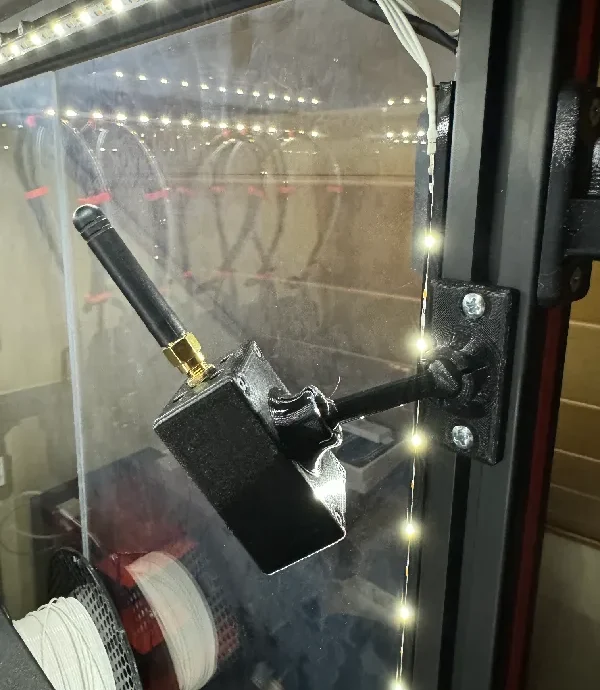

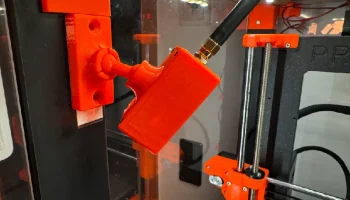

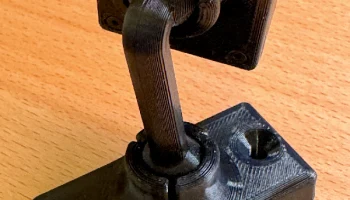

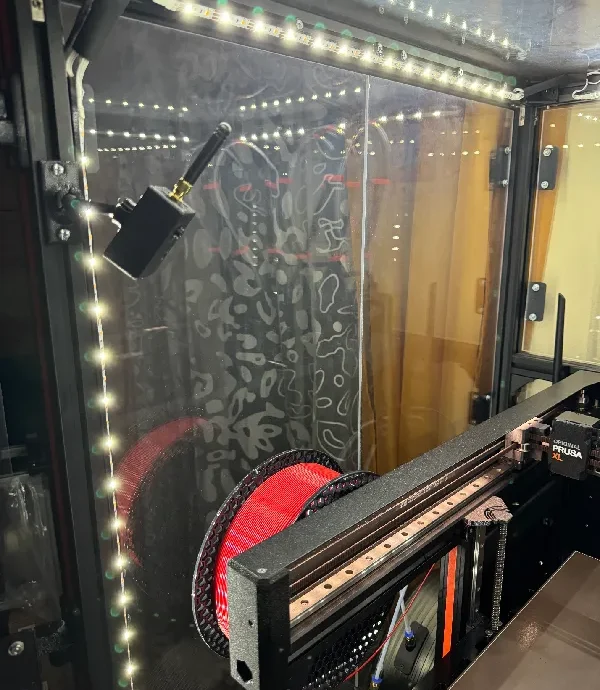

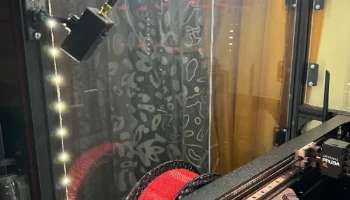

Я также добавил основу для винтов М4. Вы можете использовать его для установки на профиль Bosch с Т-образной гайкой или на любую другую поверхность. Вы также можете использовать заднюю часть корпуса в качестве основания, если хотите закрепить его где-нибудь с помощью 4 винтов M2.

Печать

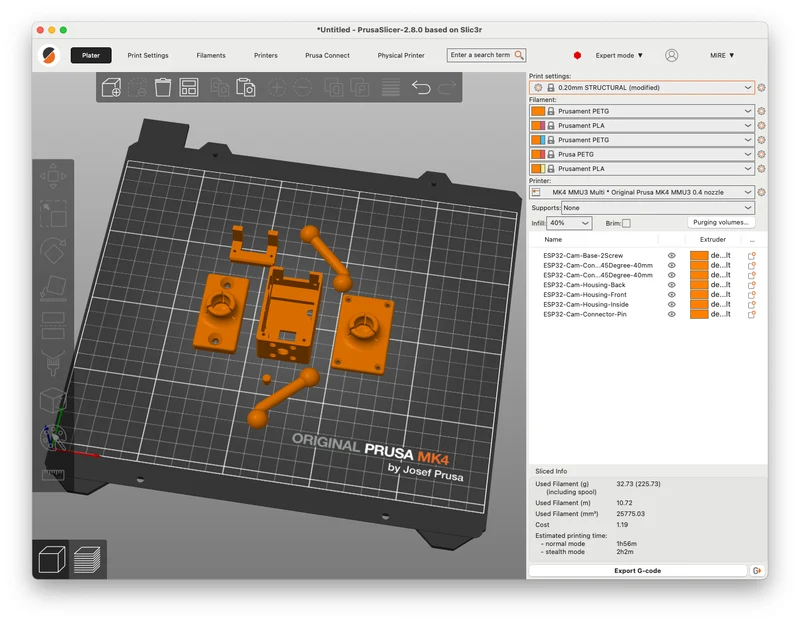

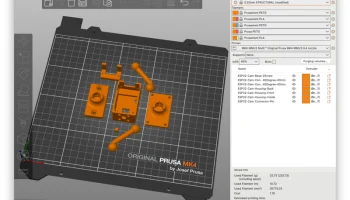

Я напечатал свой оранжево-черным цветом Prusament PETG с 4 периметрами, заполнением 40% и без поддержки. Рекомендуемую ориентацию печати см. на рисунке.

Удачной печати
