Магнитный держатель камеры ESP32 с шаровой головкой и дер..

Это крепление для камеры ESP32 можно использовать с любым принтером, имеющим металлическую поверхность, на которой можно разместить камеру.

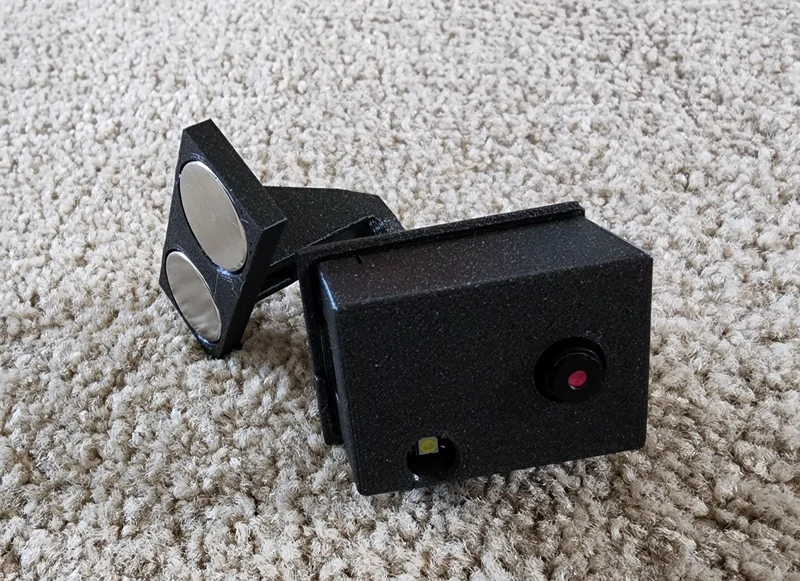

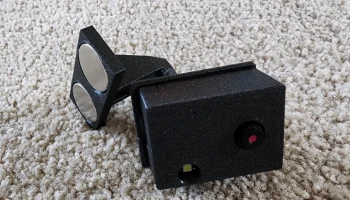

Он прикрепляется к принтеру с помощью магнитов и имеет систему укладки кабелей, позволяющую убрать кабель с дороги.

Я использовал USB для питания через «плату программирования». Существуют альтернативные способы подачи питания через 5 В, которые устраняют необходимость в плате программирования, но этот вариант кажется более простым.

Встроенной вспышки моей модели кажется достаточно для управления освещением — вопреки тому, что было сказано в статье на GitHub.

Вам нужно:

Эта модель камеры (или подобная).
1 винт M3x12
1 гайка М3
2 неодимовых магнита 20x3 мм

Инструкции по настройке камеры для PrusaLink м��жно найти здесь.

=== Обновление 30 марта

Создавая чехол для второй камеры, я пошел на некоторые доработки, чтобы устранить несколько недостатков:

Магниты диаметром 20 мм пришлось вклеить — теперь они плотно прилегают.
Проход кабеля был слишком тугим для некоторых USB-кабелей. Сделал все немного больше.
На��ечатать среднюю часть было довольно сложно, так как там был крошечный зазор, который использовался для «сдвигания» корпуса камеры. Это сработало в первый раз, но после повторной печати оно развалилось, а не сдвинулось вместе. Изменены размеры зажима, чтобы его было легче печатать и чтобы он не развалился.
Изменен корпус камеры, чтобы в него поместился объектив с углом обзора 140 градусов + добавлена ​​вентиляционная щель. Не уверен, что это необходимо, но предпочитаю не узнавать.

Таким образом, все части получили обновление, обозначенное «V2».

=== Обновление 14 апреля

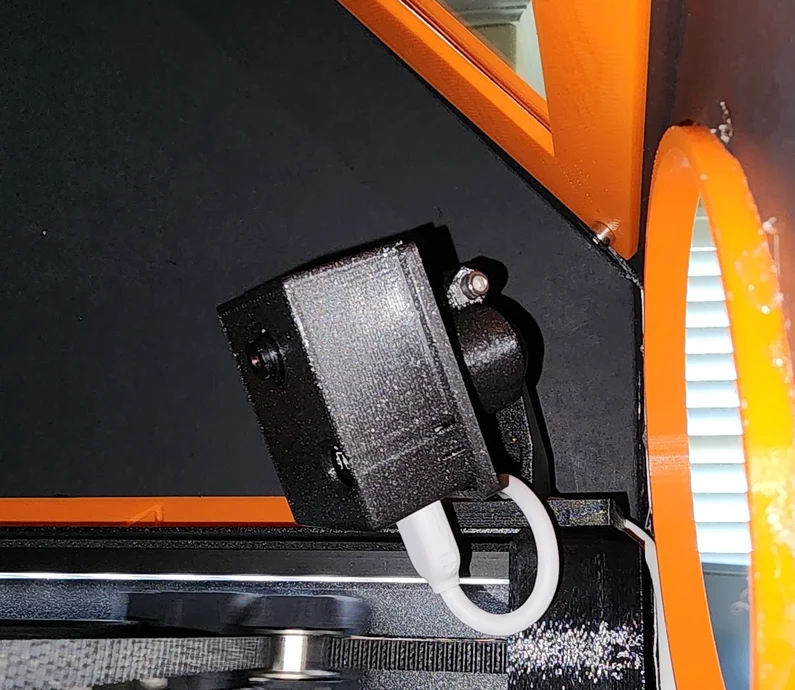

Я создал более длинную руку, поскольку оказалось, что на XL Инструмент №5 попадает в камеру, когда рука слишком короткая.

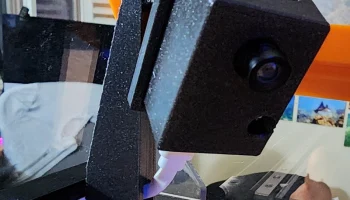

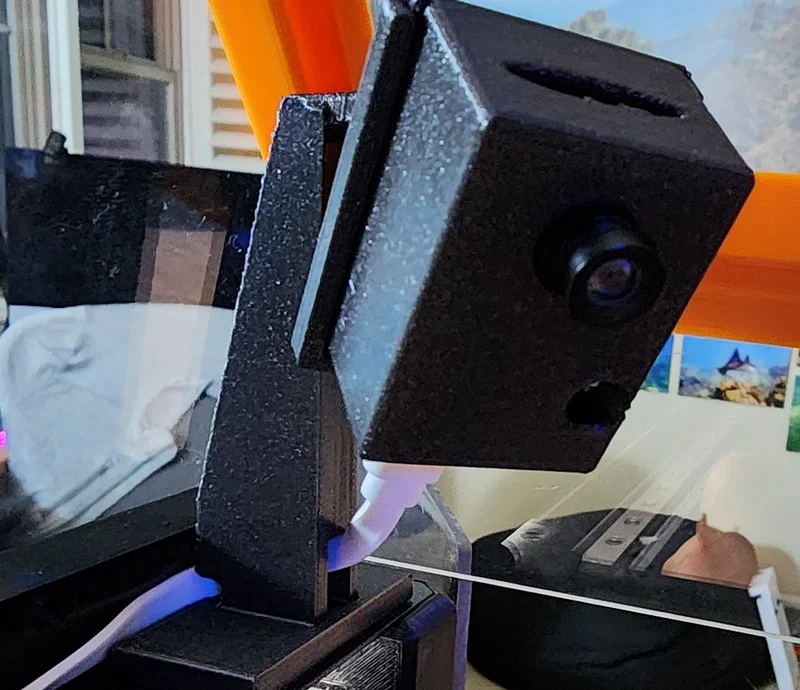

Новый кронштейн («ESP32 Long ARM V3») идеально вписывается в корпус с правой передней стороны, не задевая при этом ни одну головку. Также получается, что под углом лучше видно печать.

Однако… для печати вам нужно положить эту штуку на обратную сторону (шар должен смотреть вверх), и для печати я использовал органическую подложку с PLA. Не пытайтесь распечатать его стоя, как другие, так как это не сработает.

Более того — оказывается, это прекрасно работает и для EnXlosure от Voxel.

Примечание:

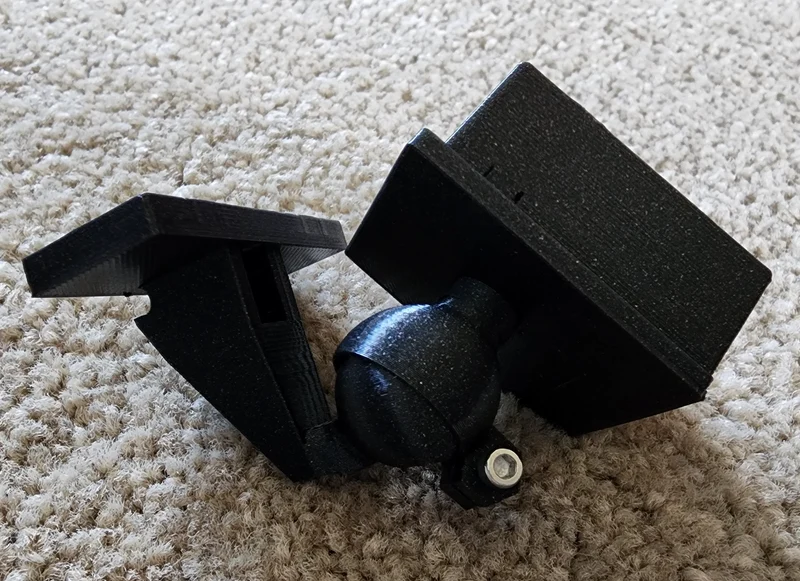

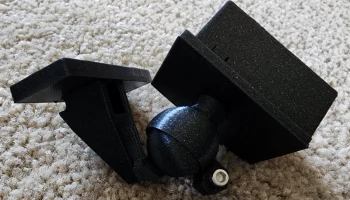

Я также использовал шаровую опору этой модели, созданную Ferfi@.
