Взлом объектива модуля ESP32-Cam

Простой способ добавить любой объектив M12 к вашему ESP32-Cam Module.

Что вам понадобится?

1 ESP32- кулачковый модуль (OV2640)
3 винта 1,7 мм, 6 мм с головкой Philips

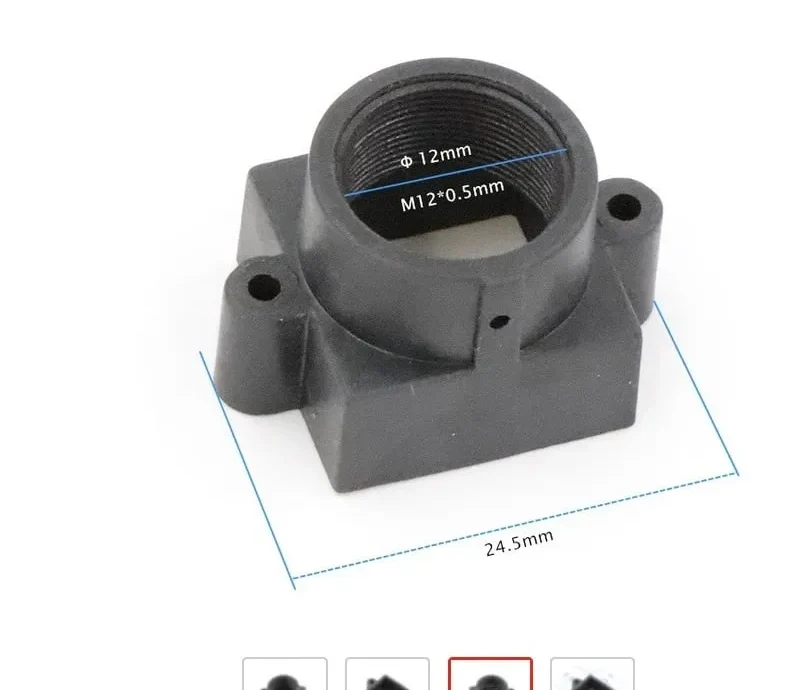

1 чехол для объектива камеры M12 продается, например, на Aliexpress или eBay (The

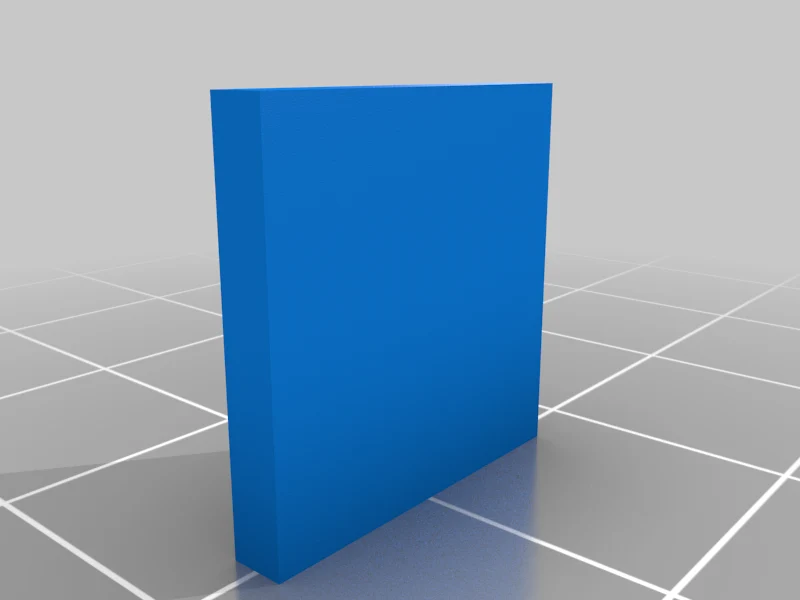

детали, напечатанные на 3D-принтере (заполнитель детали не является обязательным, он понадобится вам только в том случае, если вы хотите приклеить камеру к держателю SD-карты)

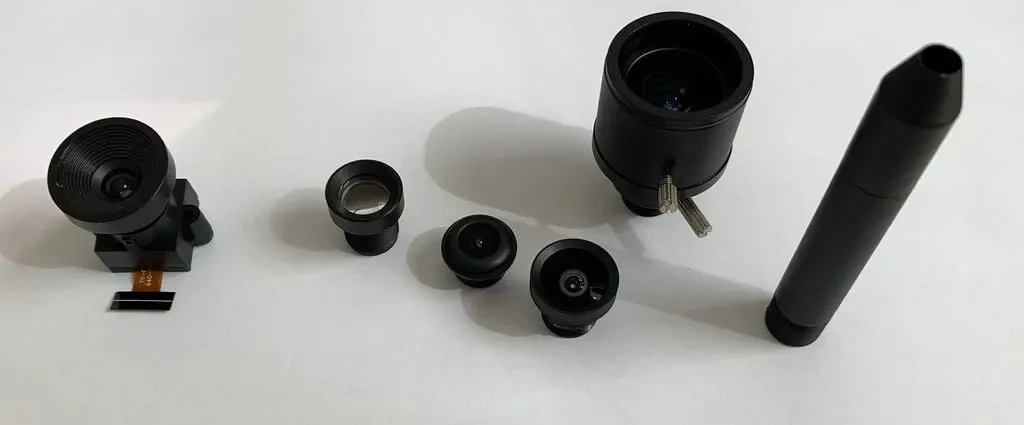

и, конечно же, объектив M12 на ваш выбор.

Прежде всего, снимите камеру с модуля ESP32.

Нам нужно избавиться от старой линзы.

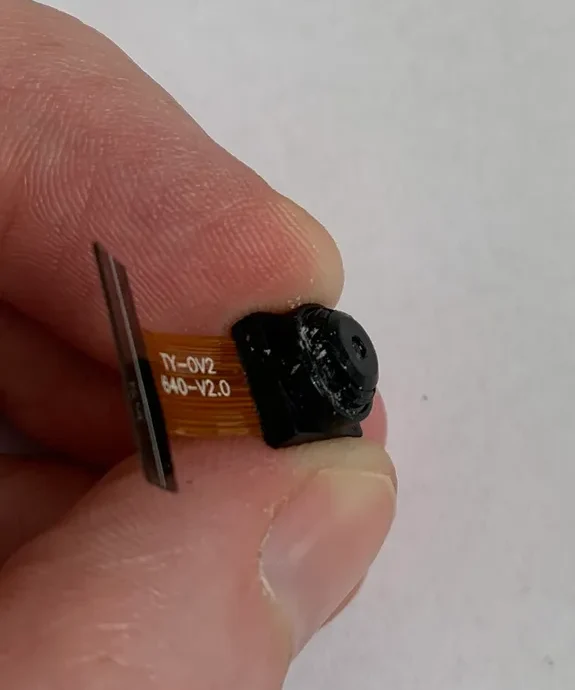

Теперь посмотрим: Линза Камеры-Модуля приклеена каплей клея к корпусу камеры.

Используйте небольшой острый нож и поцарапайте немного между линзой и корпусом. Вы увидите, что клей отойд��т.

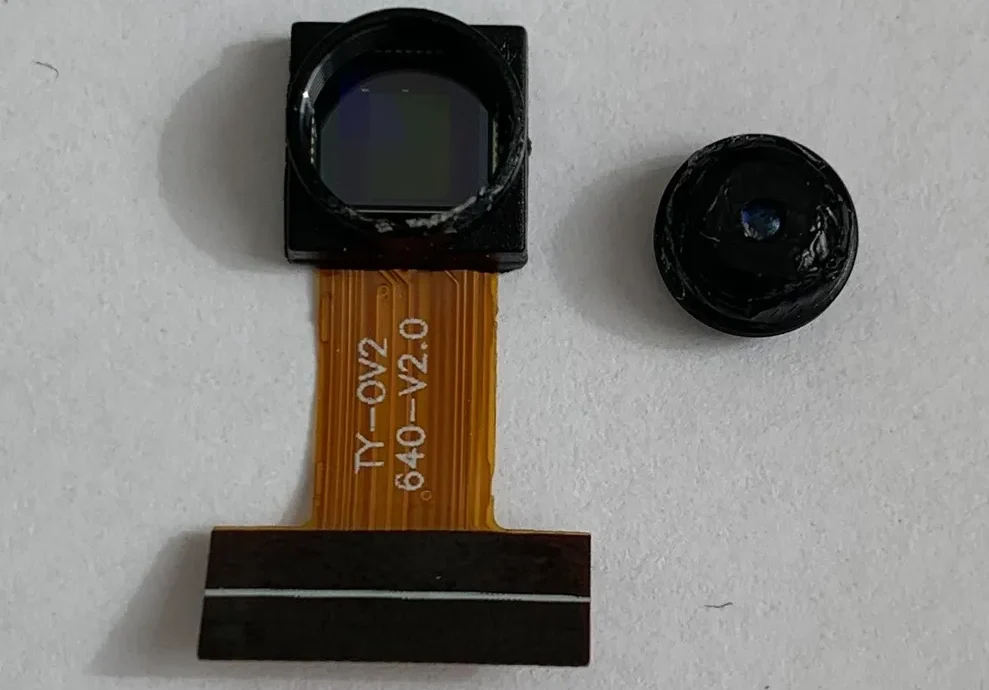

Теперь с помощью плоскогубцев вы можете попытаться выключить линзу (против часовой стрелки).

Будьте осторожны с ножом и линзой! Это немного сложно и требует времени.

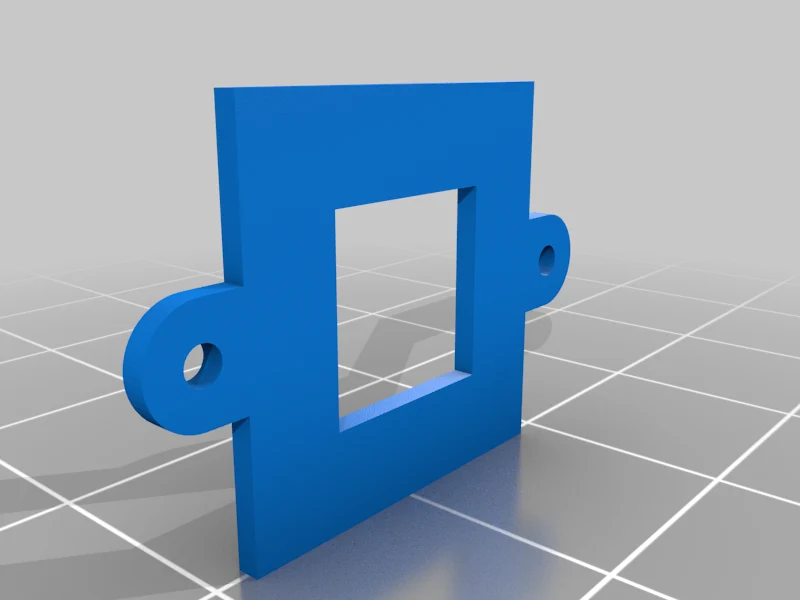

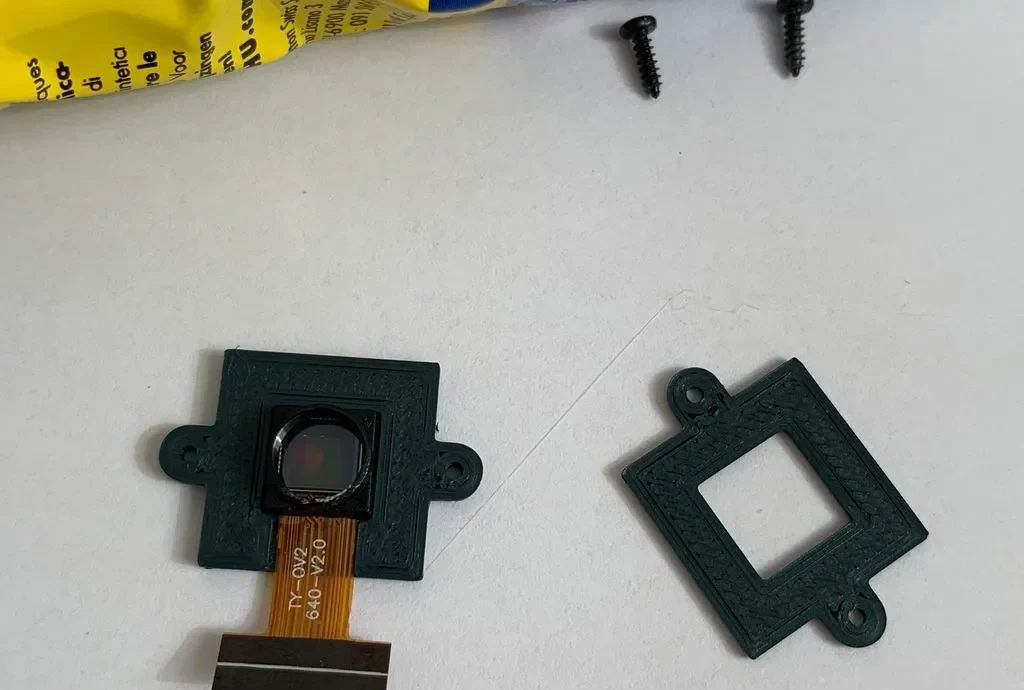

Теперь капните каплю клея UHU Allplast в центр распечатанной нижней части и поместите на нее модуль камеры.

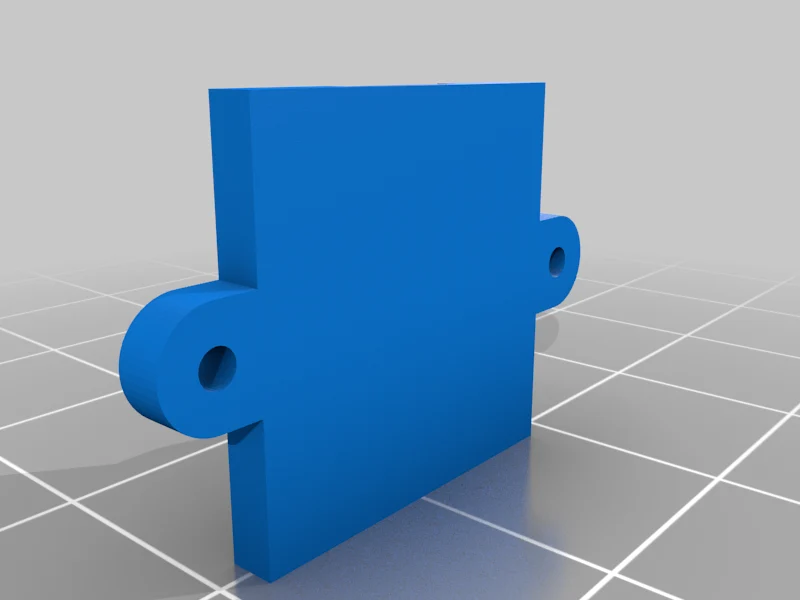

Поместите напечатанную верхнюю часть на модуль. Клей здесь добавлять не обязательно. В любом случае винты будут держать его идеально.

Теперь вы можете прикрутить корпус M12 к камере.

Наконец установите желаемый объектив M12.

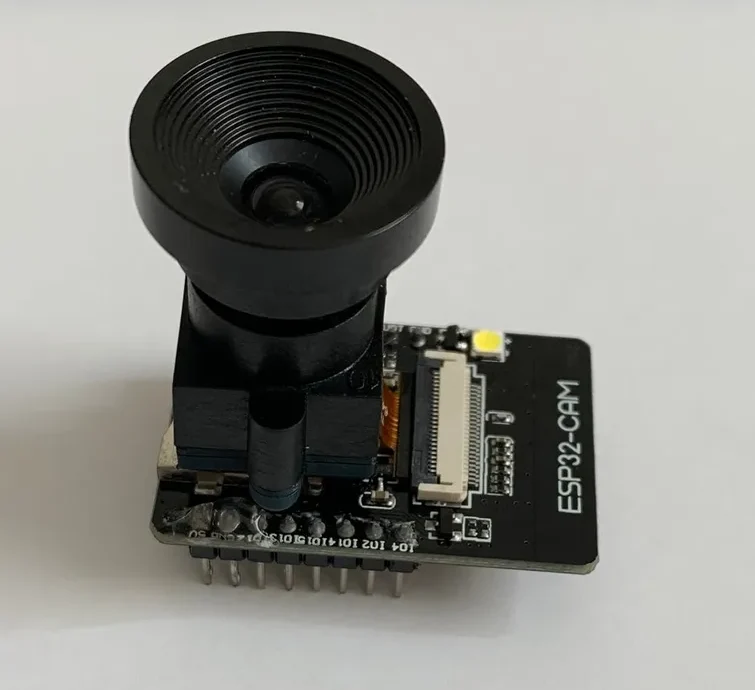

Все готово.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Не имеет значения

Поддерживает:

Нет

Заполнение:

15%

Нить:

Прусамент НОАК

Джентльмены Грей

Категория: Электроника
