Корпус NAS FriendlyElec CM3588

Корпус NAS CM3588

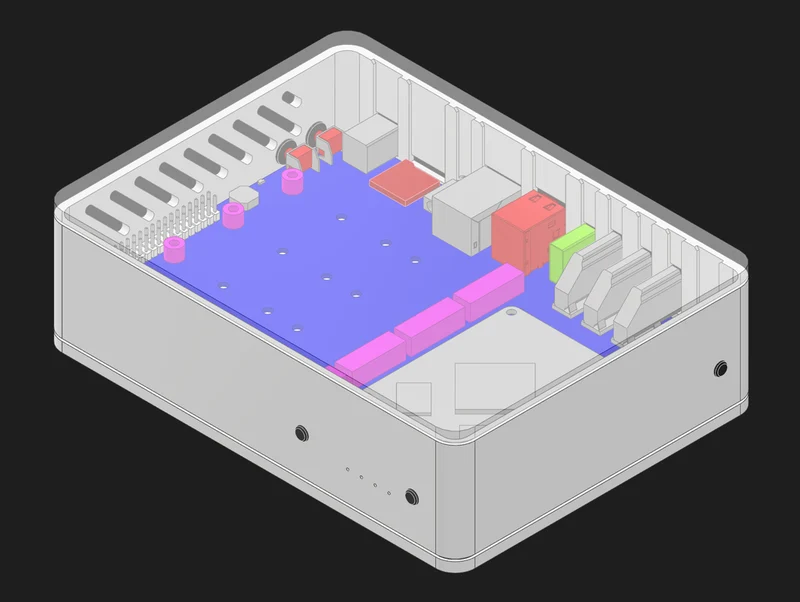

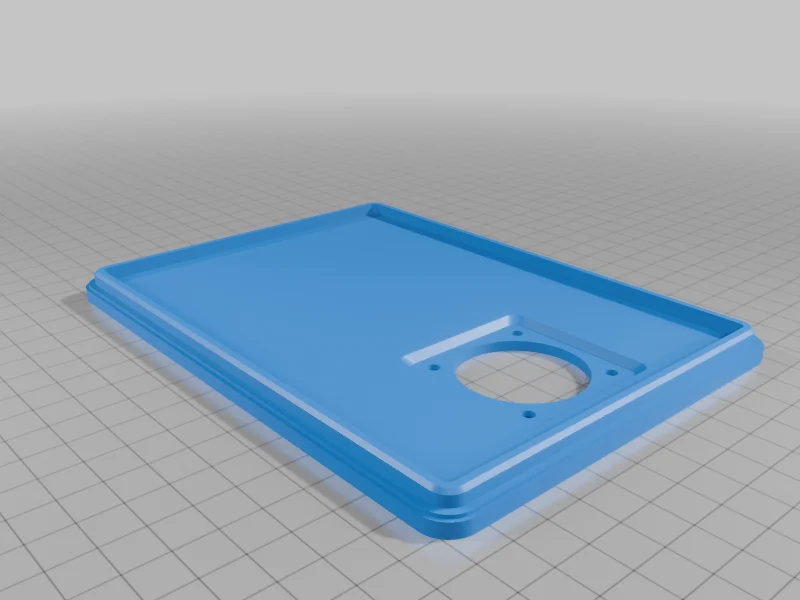

Корпус для 3D-печати для платы NAS CM3588. Требуется минимальная сборка. Включены варианты установки с вентиляторами. Также на Github (с файлом .stp)

ПРИМЕЧАНИЕ:

У меня нет под рукой платы NAS. Если вы решите распечатать кейс, оставьте мне отзыв на GitHub, чтобы я мог улучшить кейс.

«Обязательные» компоненты
4 резьбовые вставки M2
4 винта M2 с плоской головкой

Любой винт с плоской головкой подойдет. Винты с потайной головкой повредят печатную плату, поэтому избегайте их использования. Длина винта должна быть меньше 10 мм.

Для этого не нужны резьбовые вставки. Только если вы хотите, чтобы NAS был в безопасности внутри корпуса.

Сборка
Вам нужны распечатанные три части футляра и 5 кнопок.
Начните с вставки резьбовых вставок в 4 опорных отверстия основного корпуса.

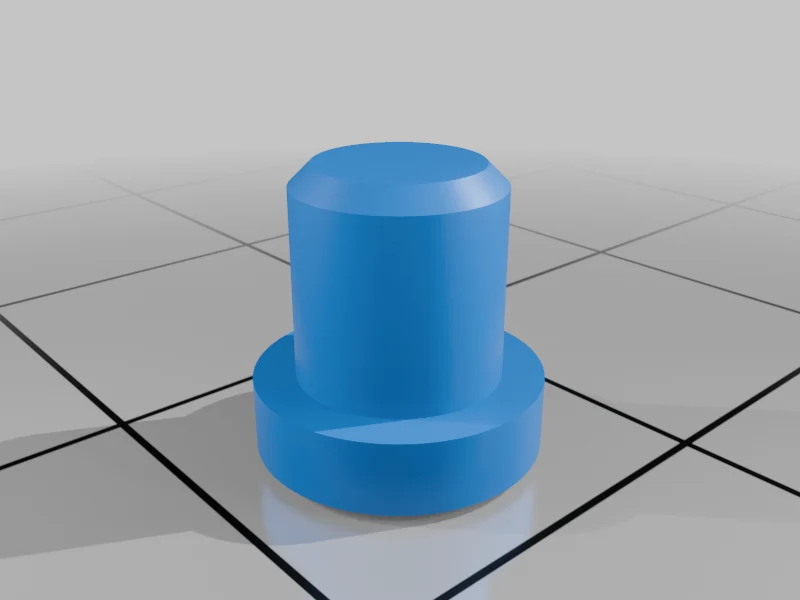

Поместите 5 пуговиц в отверстия.
Вставьте плату CM3588 в корпус. При установке держите его ровно. Он должен входить свободно, пока не достигнет упоров.
Закрепите печатную плату 4 винтами.

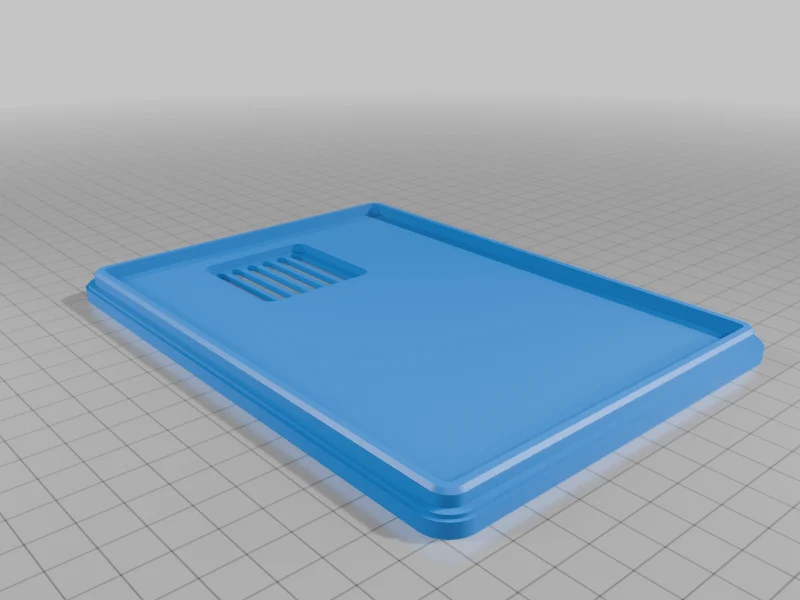

Прикрепите две панели. В настоящее время панели используют только фрикционную посадку. Это может быть улучшено в более поздних версиях.
NAS готов к включению.
