Адаптер антенн ThinkCentre WiFi для VGA или последователь...

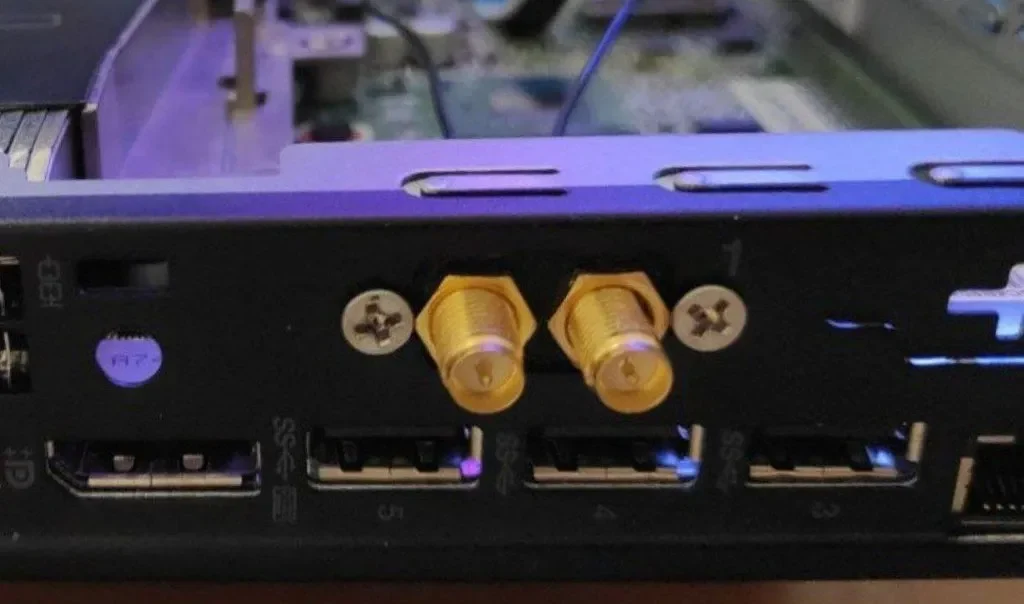

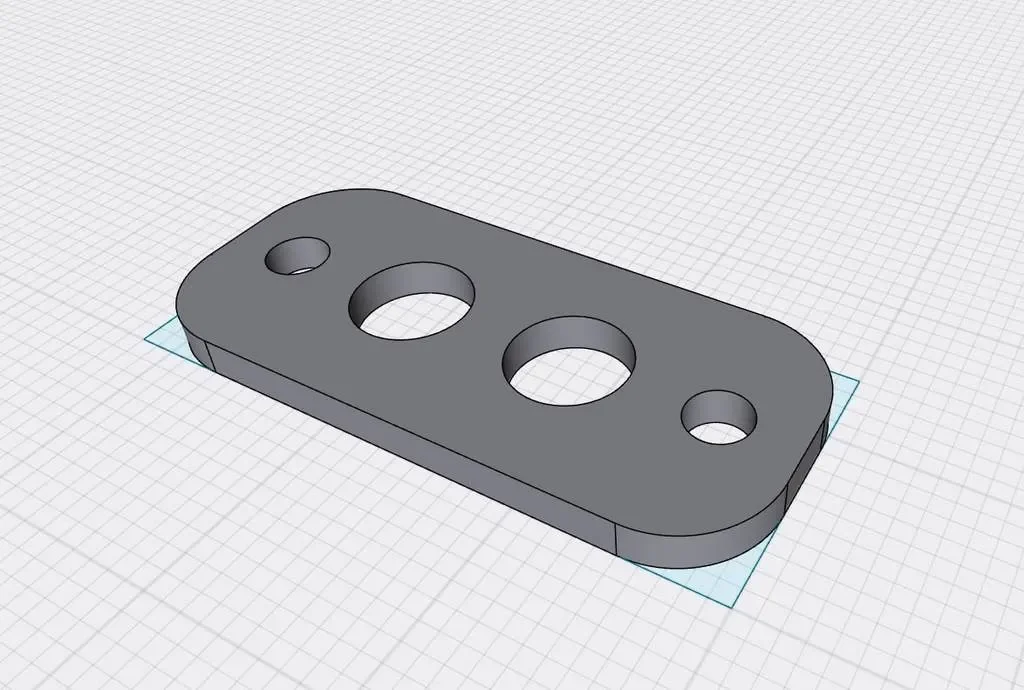

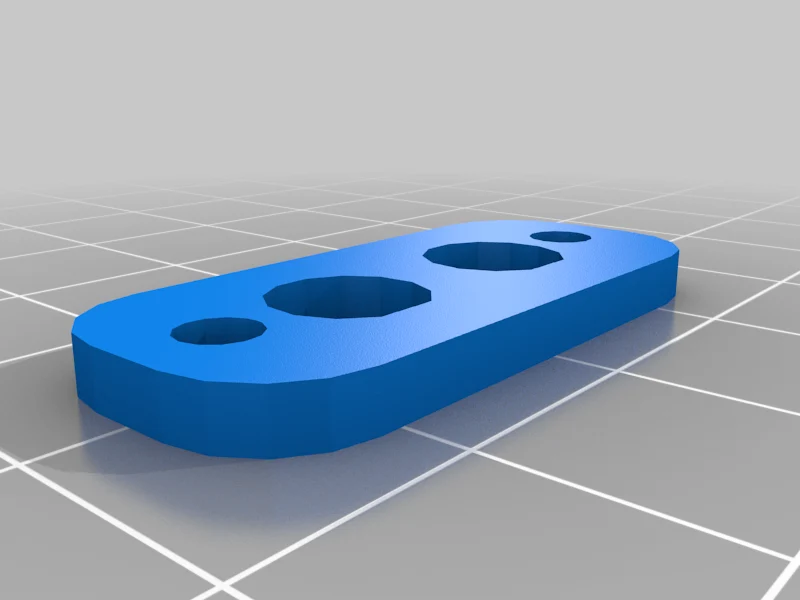

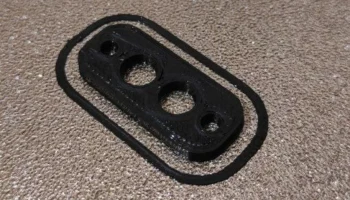

Это простая пластина из PLA, которую можно использовать в качестве опоры для двух антенн для внутренних карт Wi-Fi (и Bluetooth). Антенные болты можно надежно прикрутить к пластине, а саму пластину можно прикрутить к корпусу, используя стандартный размер VGA или последовательного порта (того же размера, что и VGA в ThinkCentre).

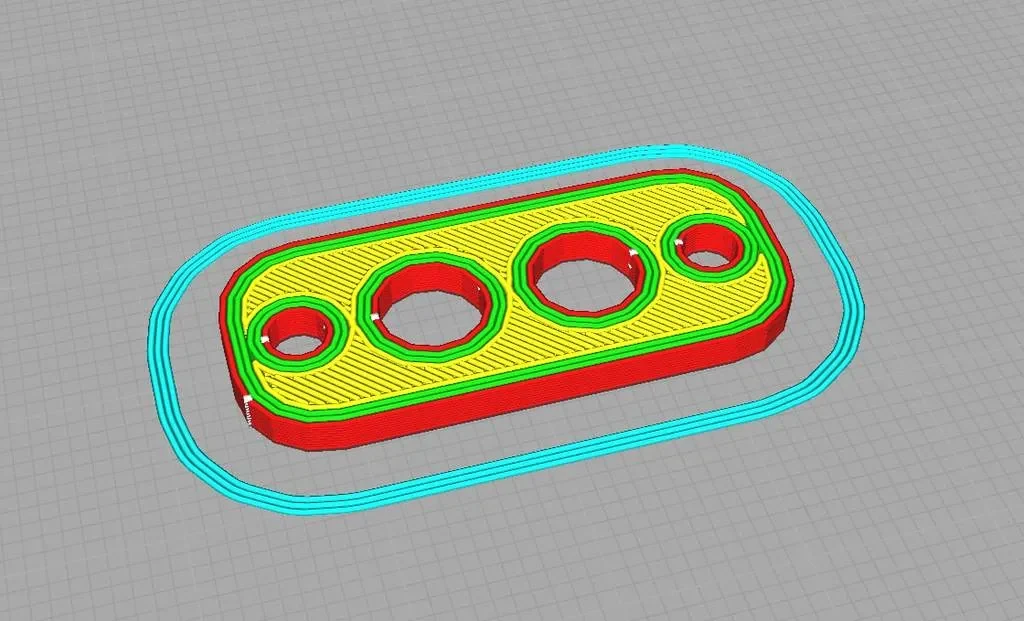

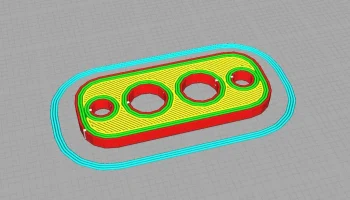

Настройки печати

Принтер:

Любубическая Кобра

П��оты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

100%

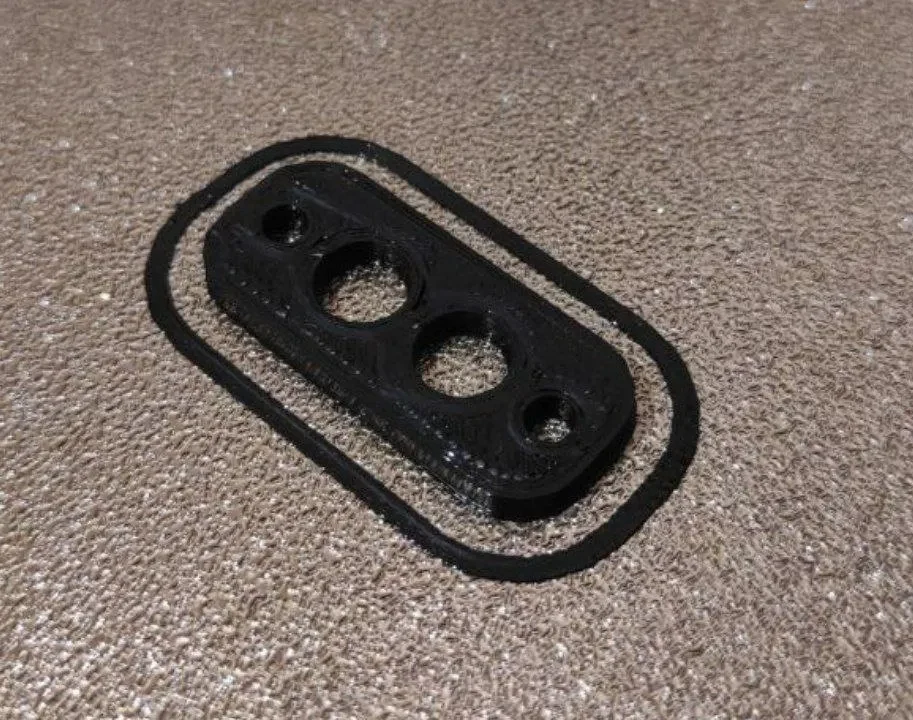

Черная постпечать

ДРУГИЕ ТРЕБОВАНИЯ

Используйте два винта M3 и два болта M3, чтобы прикрепить пластину к корпусу.

ВНИМАНИЕ!

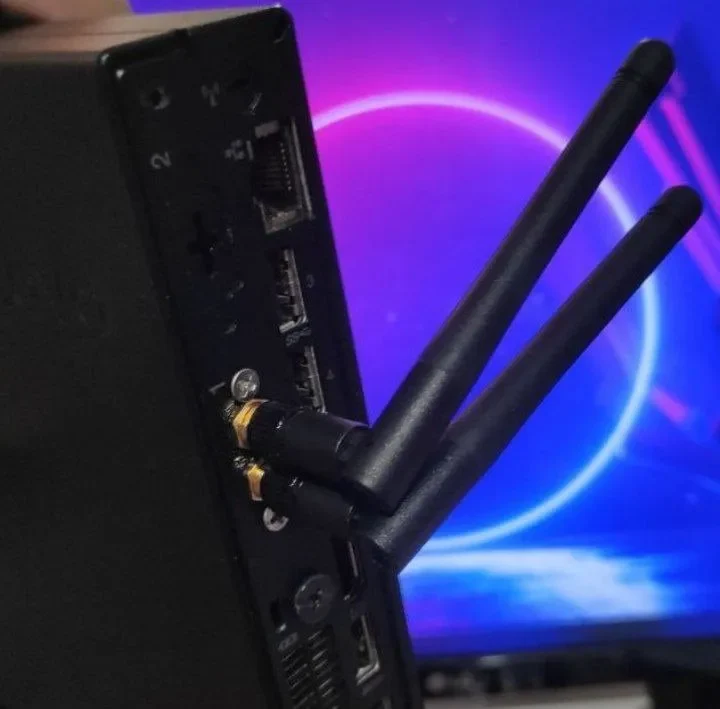

Места на пластине достаточно для подключения стандартных беспроводных антенн с небольшим основанием, максимум 8-9 мм. Антенны с более широкой базой не поддерживаются.

Как я это разработал

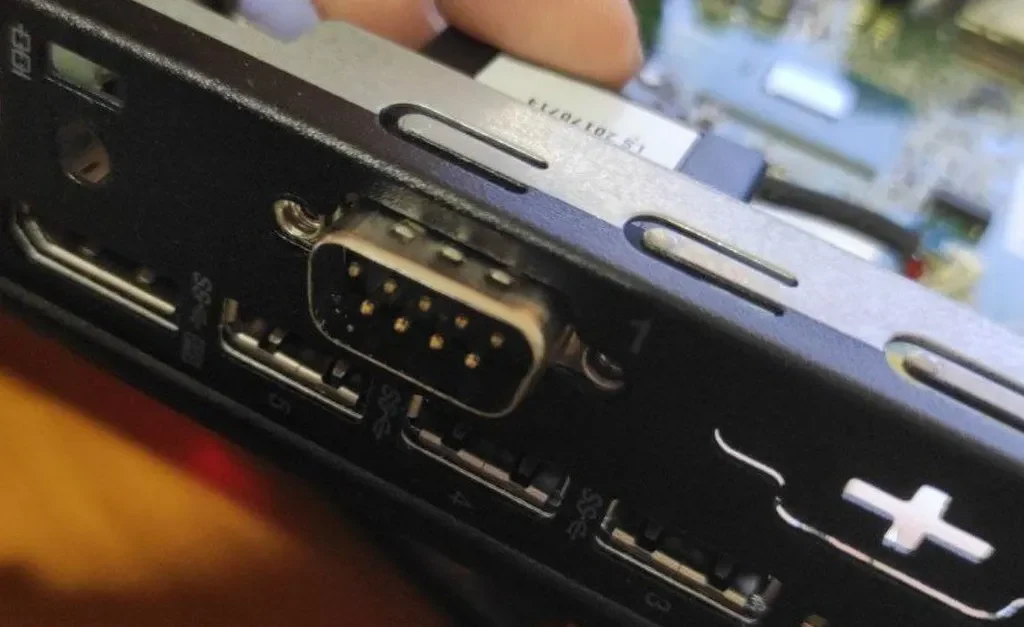

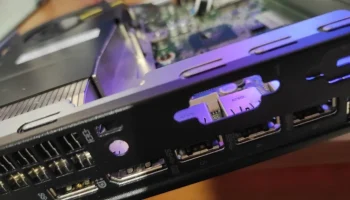

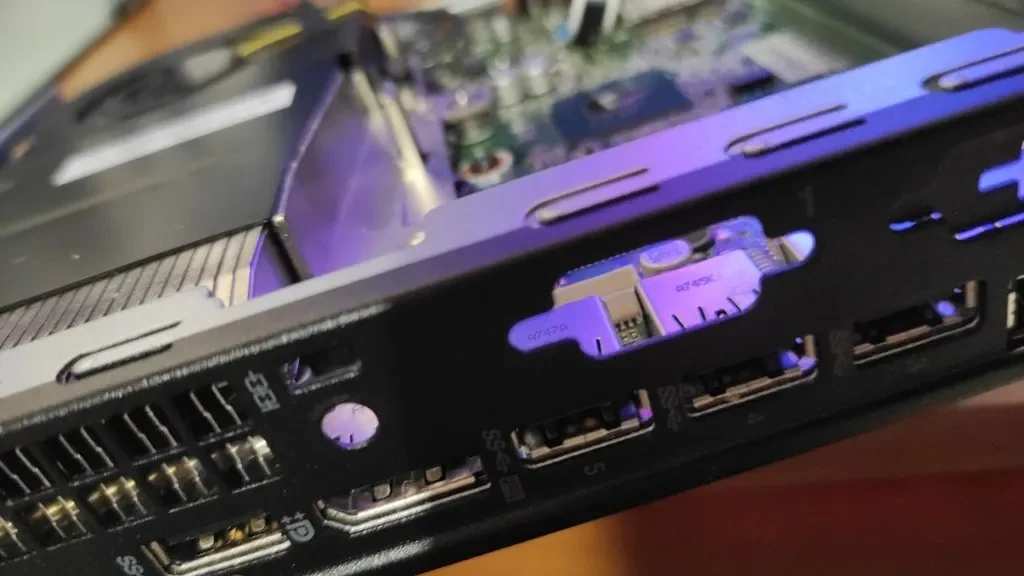

Я разработал этот адаптер на основе Lenovo Thinkcentre m710q, к которому я добавил двухдиапазонную карту M.2 Wi-Fi/BT, но затем понял, что в нем нет места для внешних антенн, а внутренние (которые я все равно пробовал) имели плохой прием. Поэтому я подумал, что в серийном отверстии может быть достаточно места для двух антенных болтов. Я разобрал последовательный порт, который в любом случае не стал бы использовать (в Thinckcentre его очень легко снять, это модульная деталь) и разработал это решение, которое работало очень хорошо. Естественно, что пластину по-прежнему можно использовать с любым типом отверстия последовательного порта/VGA на любом ПК, которому это может потребоваться, поскольку этот разме�� является стандартным.
