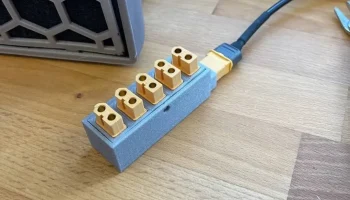

Распределительная коробка XT60 и удлинитель......

Поставьте лайк, если этот принт был вам полезен :-)

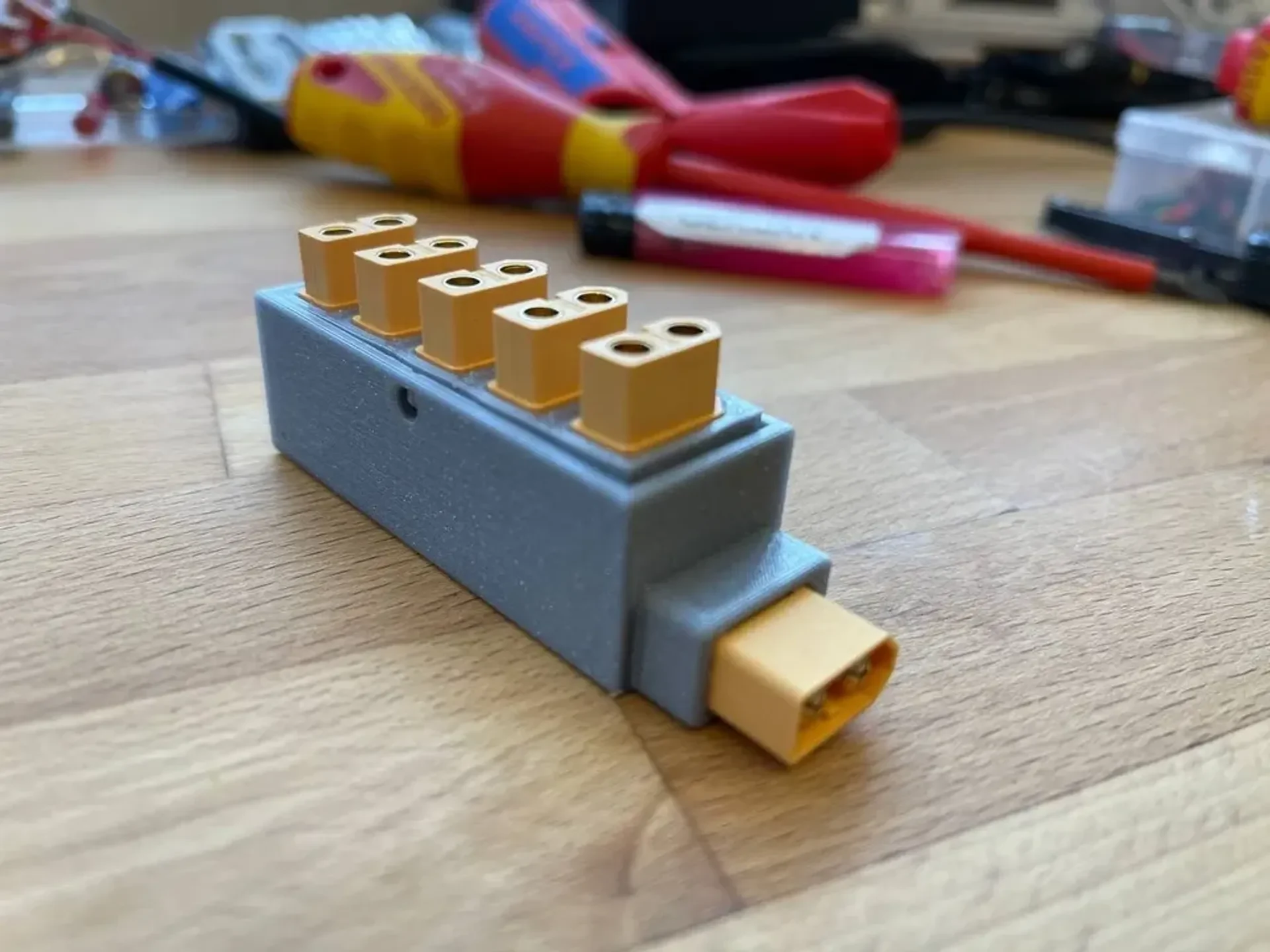

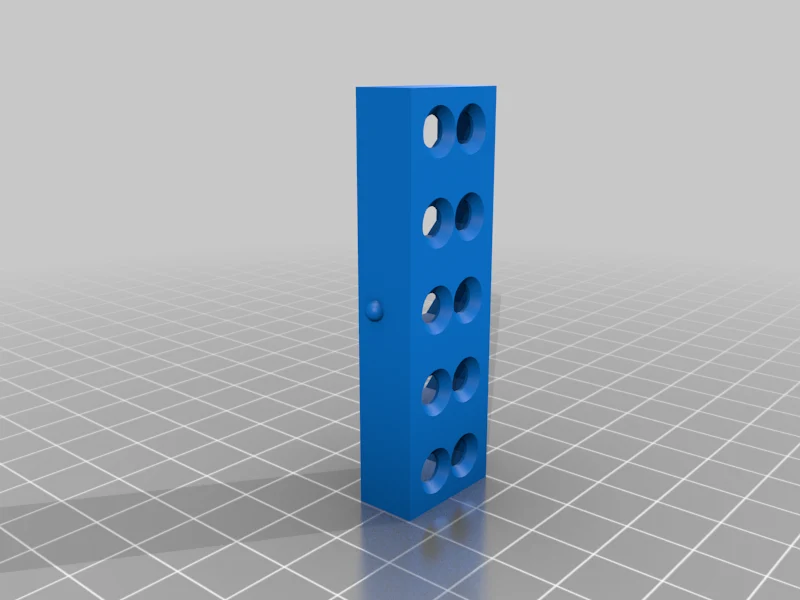

Этот распределительный блок XT60 (или удлинитель) позволяет преобразовать один источник питания с разъемом XT60 в 5 выходов XT60. Я спроектировал его так, чтобы верхняя часть защелкивалась с нижней с умеренным прилеганием — его можно будет разобрать, если возникнет необходимость что-то отладить или починить. Все разъемы XT60 плотно прилегают к моему отпечатку — если вам нужно менее плотное прилегание, вы можете рассмотреть возможность печати в масштабе 101%.

Настройки печати
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,15
Заполнение: 15%
Нить: Prusament PLA Galaxy Silver

Большинство материалов должны прекрасно работать с этим дизайном.

Пост-печать

Шаг 1. Установите разъемы XT60 на место.

Вставьте 5 выходных разъемов XT60 на место. Пока не вставляйте вход на место.

Шаг 2: Припой

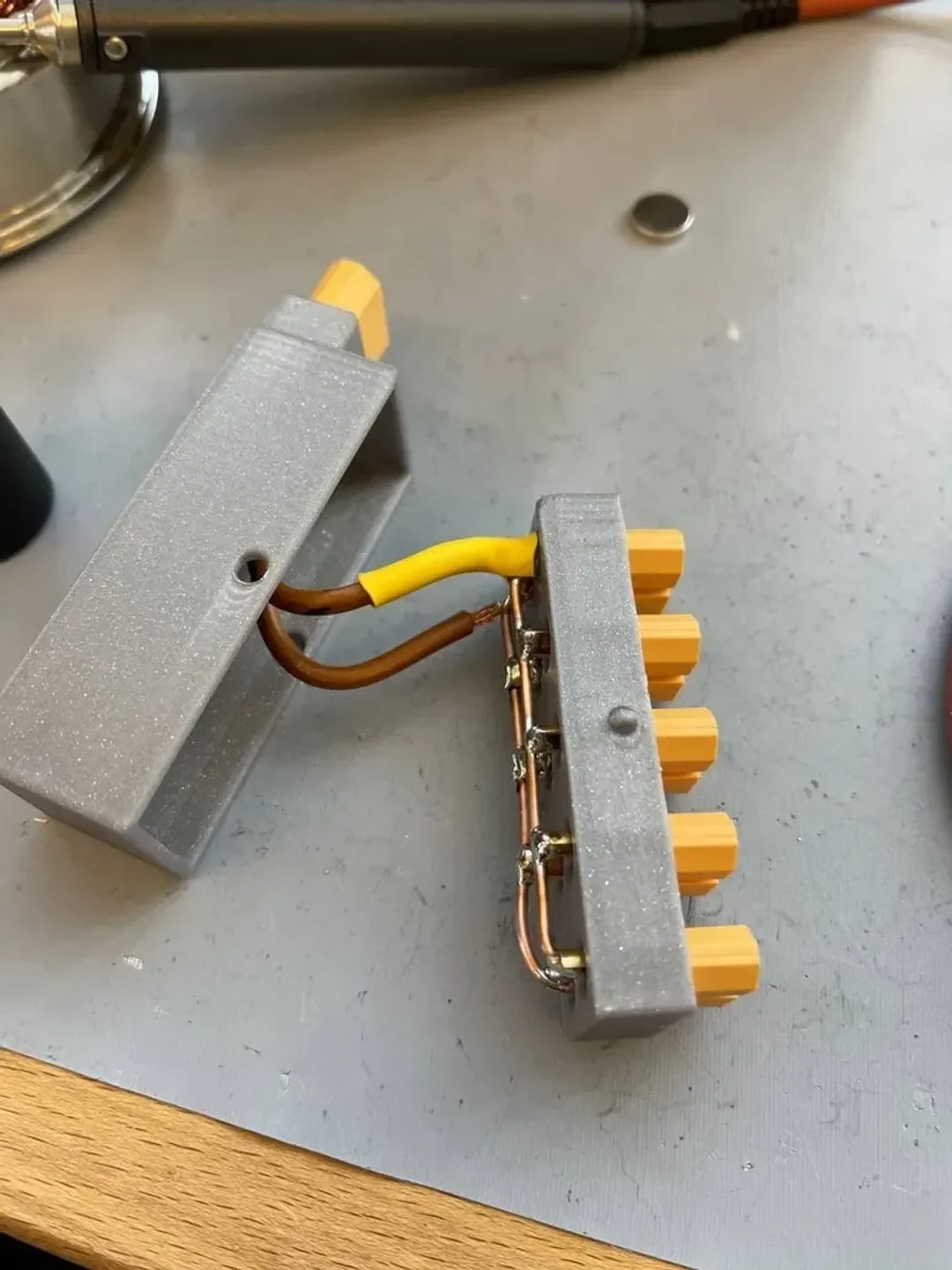

Спаяйте выводы вместе. В качестве перемычки я выбрал медный провод, а затем припаял к нему все разъемы XT60. У меня это отлично сработало, но учтите, что здесь вам понадобится много тепла...

Шаг 3. Припаяйте два провода ко входу и подключите.

Припаяйте два провода (подходящего сечения) к входной клемме XT60. Затем вставьте разъем и на последнем этапе припаяйте провода к выходным шинам XT60. Обратите внимание на полярность! При желании используйте термоусадку. Убедитесь, что ничто не может сократиться!

Шаг 4: Собираем!

Просто вставьте верхнюю пластину в нижний корпус. И все готово! Вы только что закончили работу с удлинителем XT60.
