Параметрический переходник mSATA/M2/M.2/от твердотельного...
Это мой первый параметрический проект в openSCAD. Пожалуйста, дайте мне знать, если у вас возникнут какие-либо проблемы.

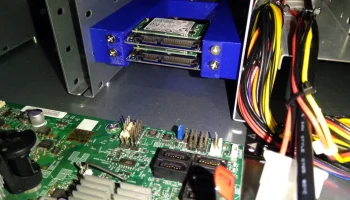

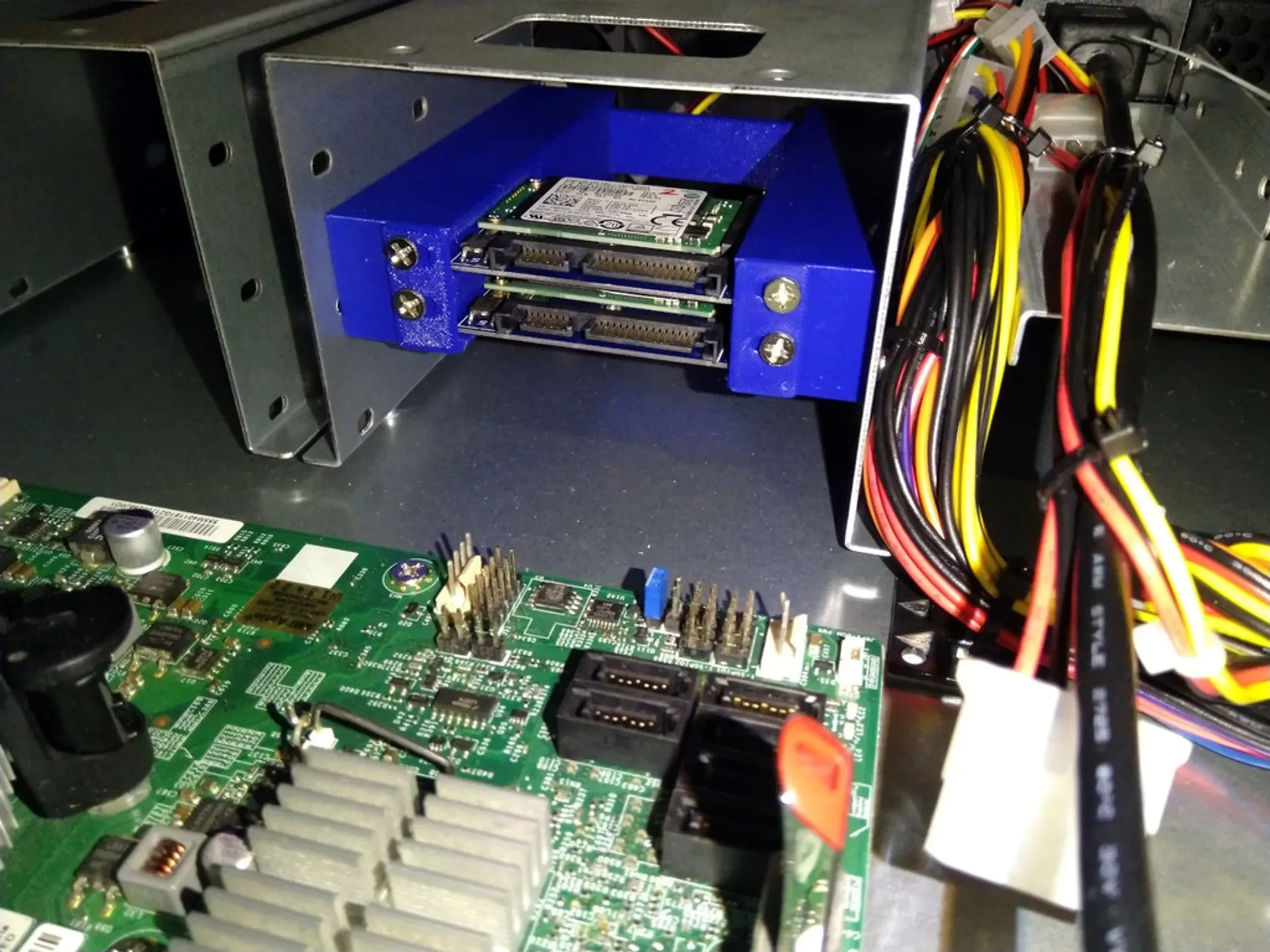

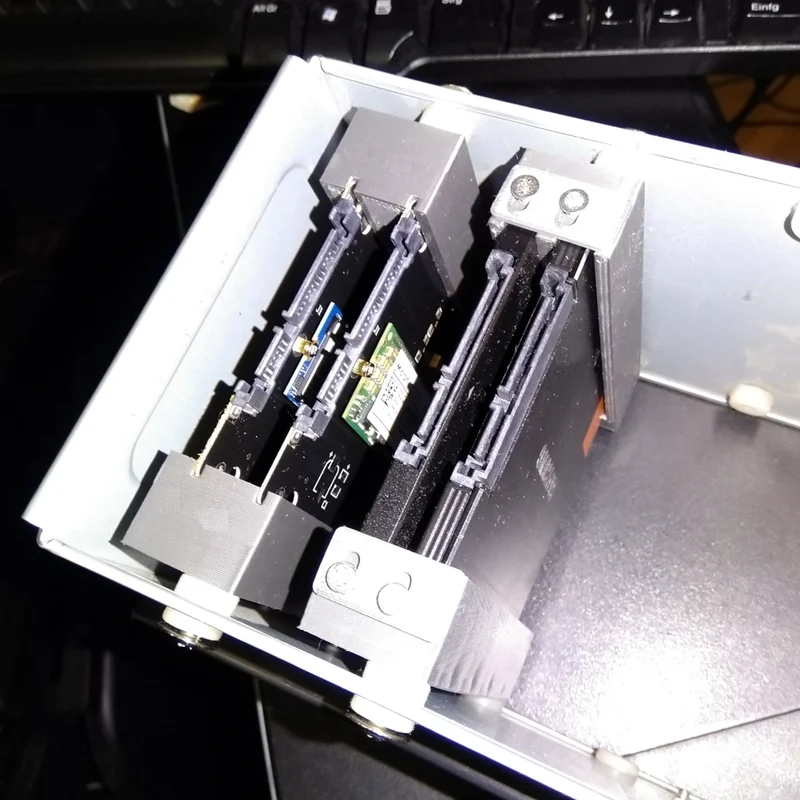

Эти адаптеры M2/SSD позволяют установить два твердотельных накопителя M2 или два 2,5-дюймовых твердотельных накопителя в один монтажный отсек для 3,5-дюймового жесткого диска.
Пожалуйста, измерьте высоту вашего твердотельного накопителя перед печатью адаптера для двух твердотельных накопителей, поскольку некоторые твердотельные накопители толще.
Адаптер M2 устанавливается без корпуса для улучшения эффективности охлаждения. Следующий адаптер подойдет для адаптера QNINE M.2 SSD to 2,5" SATA 3".
Amazon.de https://www.amazon.de/QNINE-basierter-Schl%C3%BCssel-Unterst%C3%BCtzung-Festplatte/dp/B07RGT79WQ
Amazon.com https://www.amazon.com/QNINE-Enclosure-Based-Converter-Support/dp/B07RNL4YJS/ref=sr\_1\_21?keywords=QNINE+M.2+SSD+Adapter&qid=1575278048&sr=8-21 Следующий адаптер mSATA был протестирован с «Версией адаптера Dual mSATA»
Amazon.de https://www.amazon.de/Hemore-Konverter-Adapter-Computer-Expansion/dp/B07GBXR9JG/ Настройки печати:
Они были протестированы с PLA, слоем 0,2 мм, гироидным заполнением 10%, 4 сплошными верхним и нижним слоями, 3 периметрами.
Лицензия: CC0 1.0 Universal (CC0 1.0) Открытое достояние
Модели SolidWorks: https://github.com/KaiserSoft/3D-Printing/tree/master/Dual%20M2%20%20or%202.5%20SSD%20Mounting%20Adapter
Альтернативный источник: https://www.thingiverse.com/thing:4015614 Рекомендуемые настройки OpenSCAD, если вы хотите экспортировать свои собственные файлы STL.

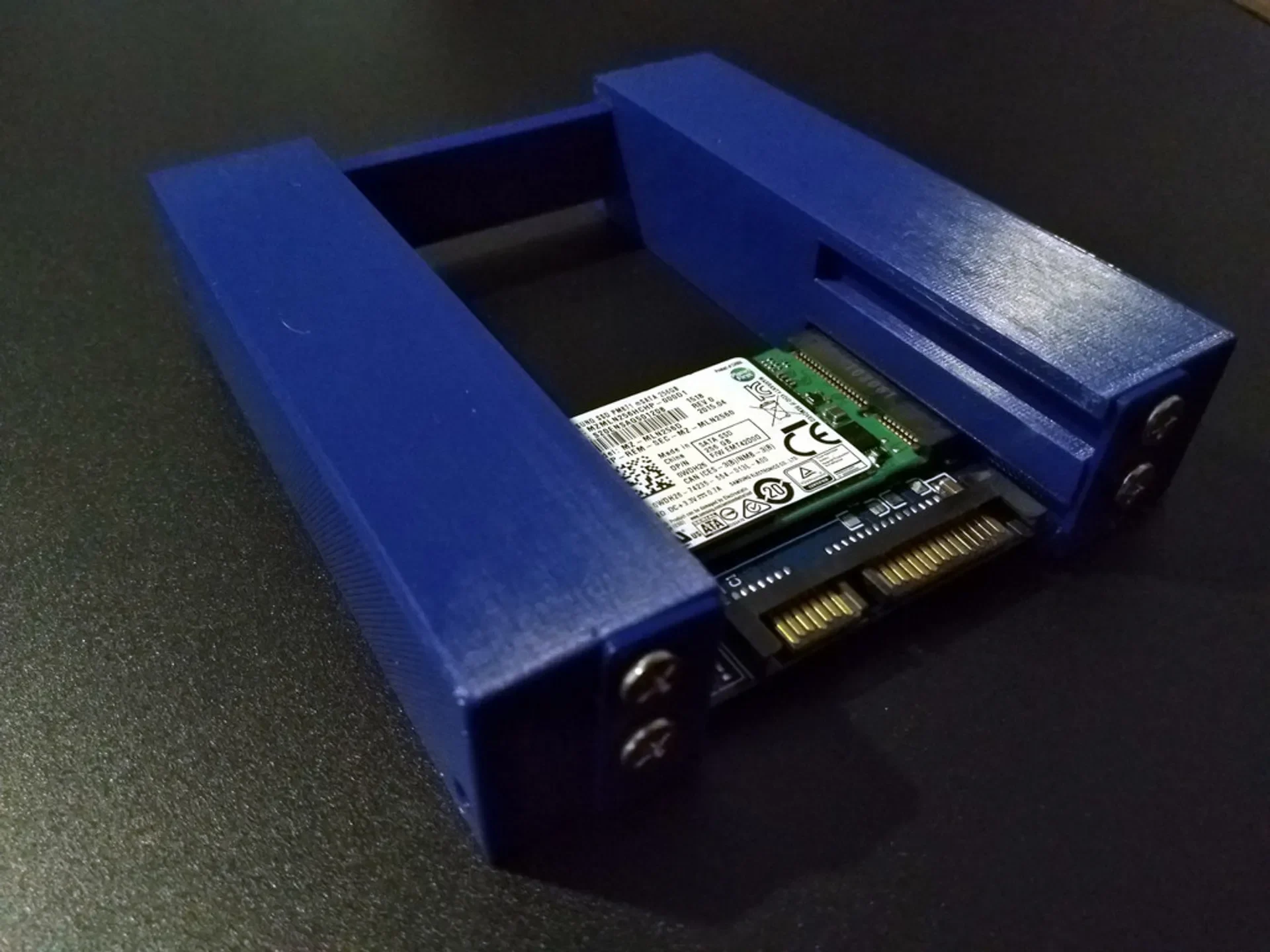

mSATA — оба слота должны быть установлены в mSATA
установите оба слота на mSATA, высота слота 6 мм, глубина слота 3 мм
Печатная плата M.2 98 мм
можно комбинировать с твердотельным накопителем M.2 98 мм или 101 мм, высотой слота 2 мм или 1,25 мм, если ваш принтер точный, глубиной слота 3 мм.
SSD-накопитель 101 мм
можно комбинировать с твердотельным накопителем M.2 98 мм или 101 мм, установите высоту слота выше высоты твердотельного накопителя, глубина слота 3 мм. Обновление 20191215.
Ширина детали регулируется для глубины паза менее 3 мм, чтобы оставаться в пределах 3,5 дюйма.
Обновление 20200929

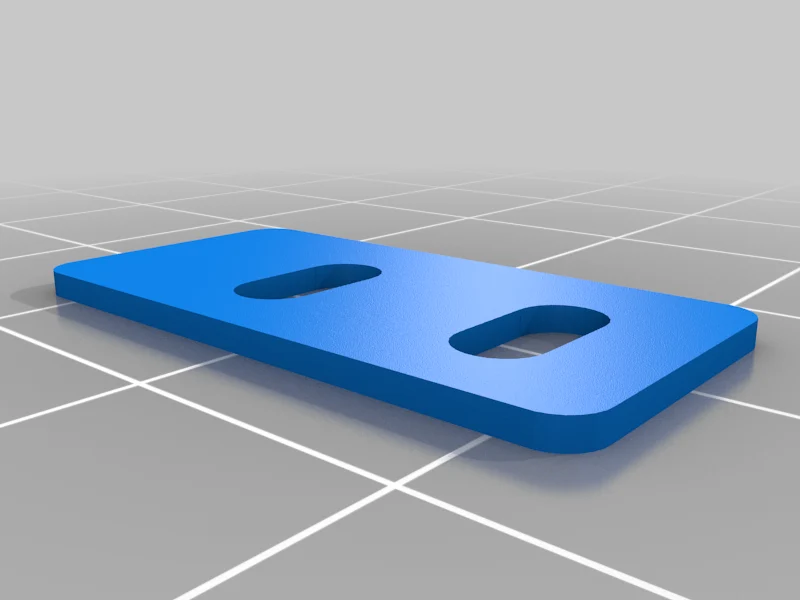

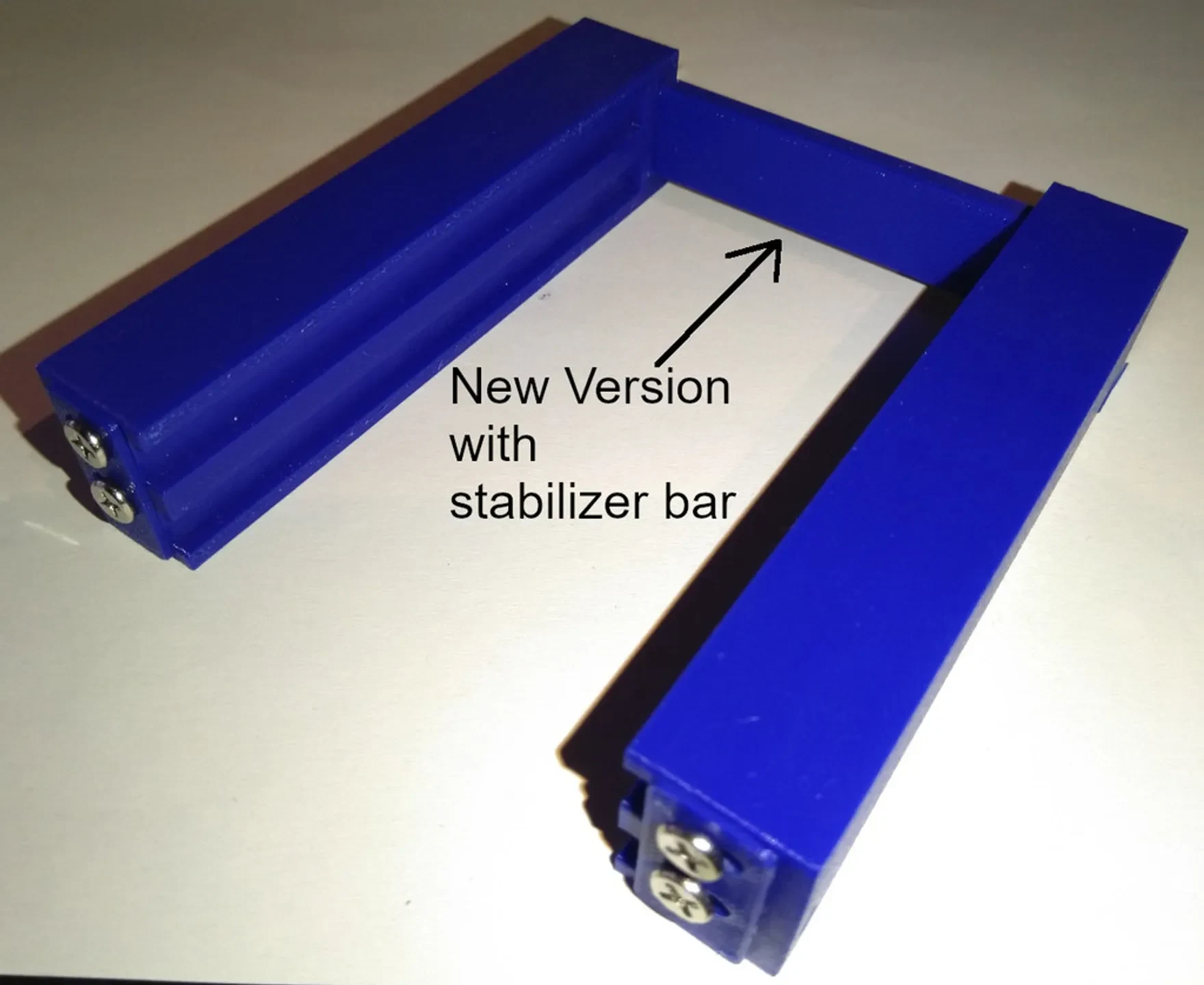

Добавлен вариант стабилизатора поперечной устойчивости. Это удерживает обе стороны вместе, даже если они не вкручены в ��лот для диска.
Добавлена поддержка адаптера mSATA.
Поддержите этот дизайн https://paypal.me/MirkoKaiser2020Спасибо!
Репозиторий исходного кода: https://github.com/KaiserSoft/3D-Printing/tree/master/Dual%20M2%20%20or%202.5%20SSD%20Mounting%20Adapter
Лицензия: CC0 1.0 Universal (CC0 1.0) Открытое достояние

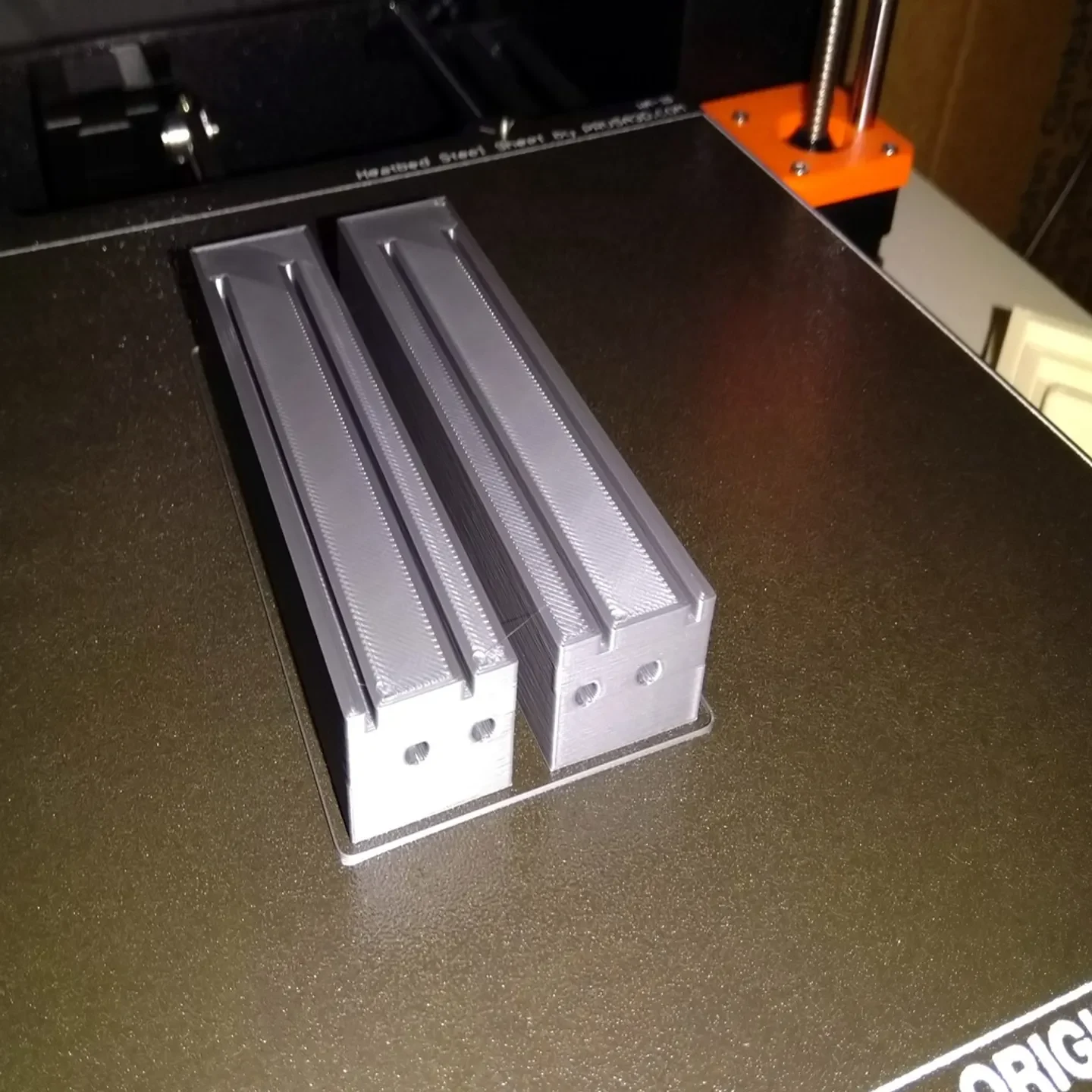

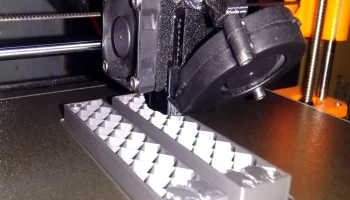

Настройки печати
Бренд принтера:
Пруса
Принтер:
И3 МК3С
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,3 мм
Заполнение:
10%
Нить: DasFilament.de PLA серебро
Категория: Компьютер
