МакПи Студия

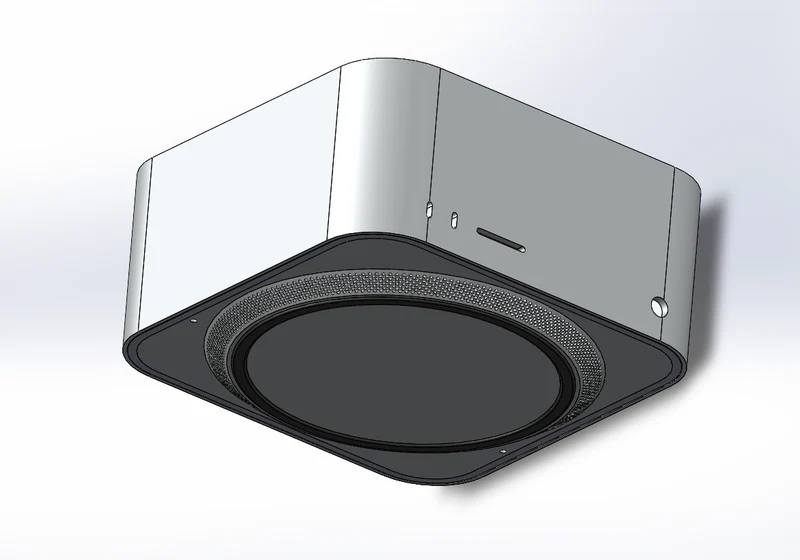

это мой первый набросок корпуса Mac Studio Raspberry pi, он 1:1 (или настолько близко, насколько я мог получить с помощью измерений в пикселях).

>> это всего лишь черновой вариант модели, в будущем я планирую многое в ней изменить, чтобы сделать ее лучше <<

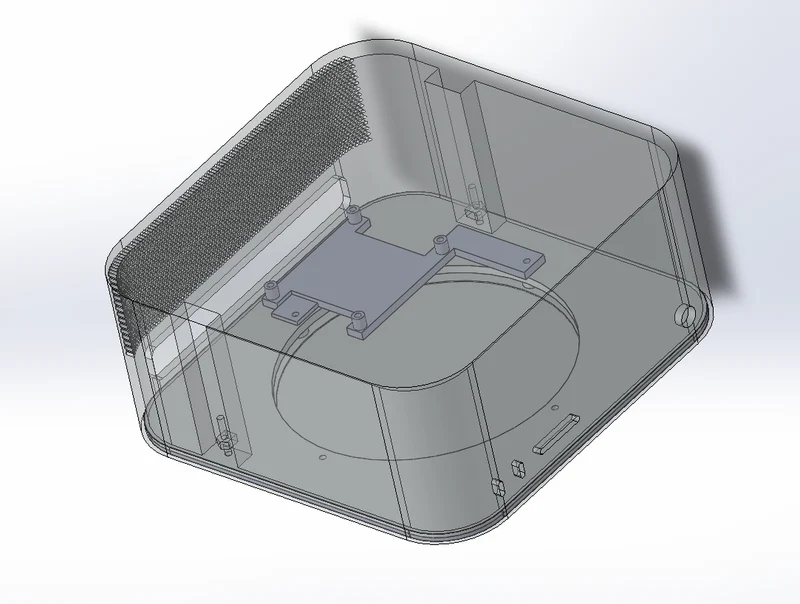

Этот чехол должен более или менее подходить для каждой модели Raspberry Pi b, у которой есть монтажные отверстия размером 58x49, а сзади есть большое отверстие, так как вы можете подвесить USB-адаптер, чтобы вы все равно могли подключить периферийные устройства.

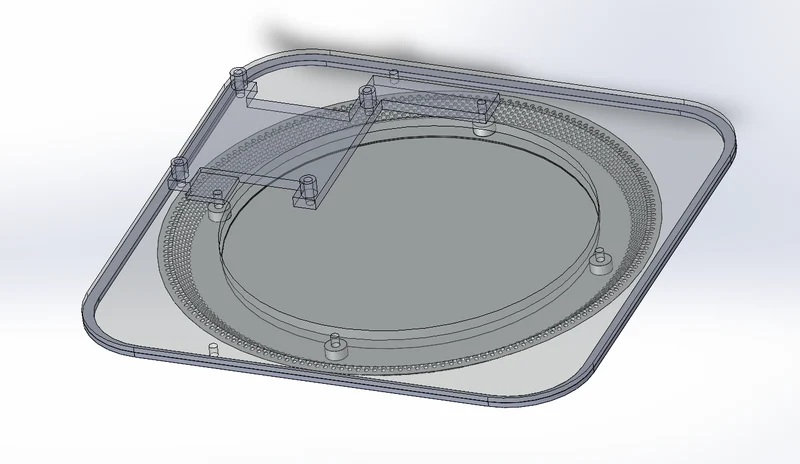

Корпус скрепляется винтами м3, такими же, как и с креплением Raspberry Pi, и гайками 2 м3 для крепления внешнего корпуса к основанию.

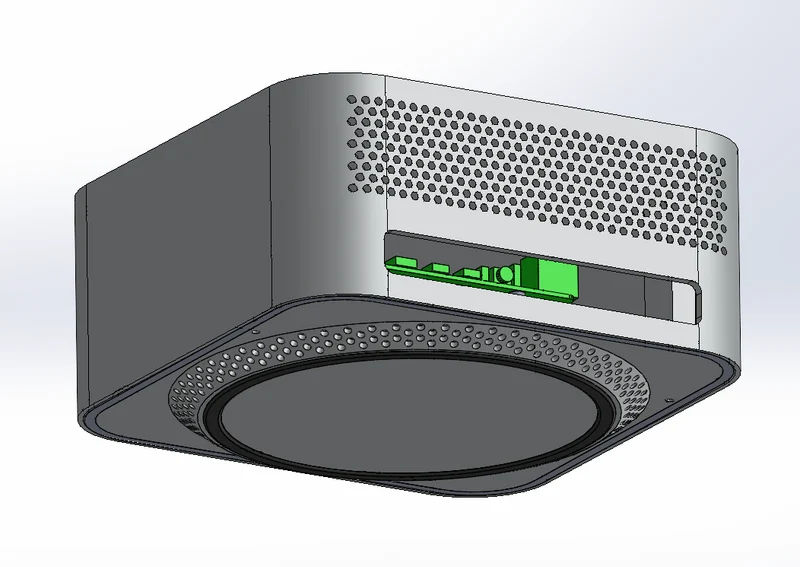

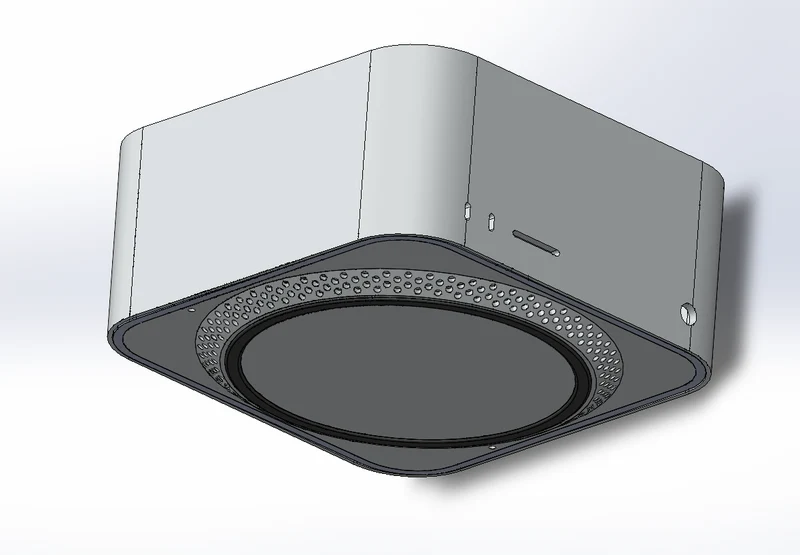

есть два разных типа: один с отверстиями одинакового размера (ну, насколько я мог приблизиться к реальности XD), а другой более удобен для печати, но я сомневаюсь, что после этого не будет никакой очистки с таким количеством отверстий.

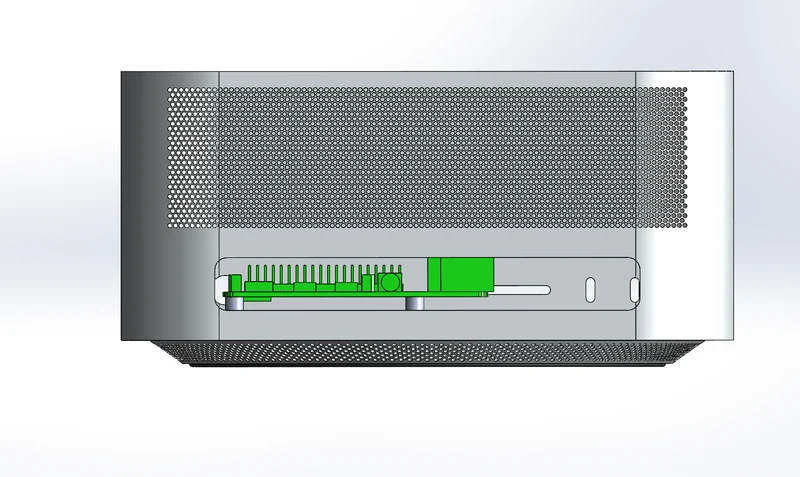

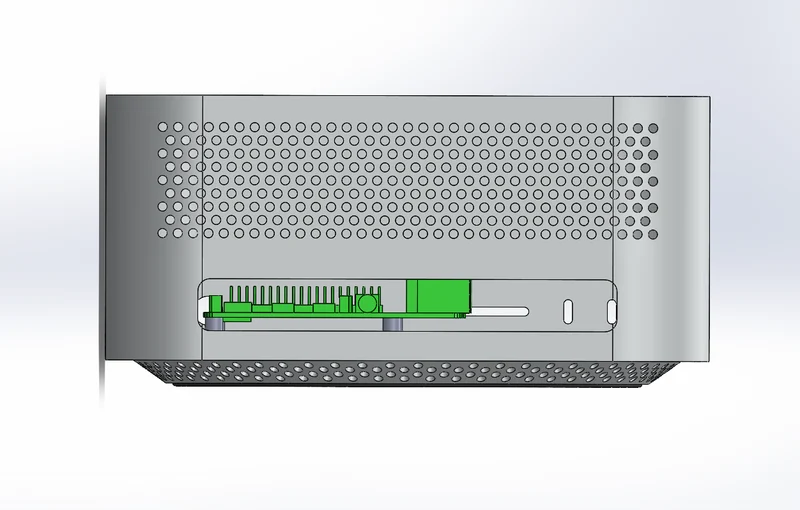

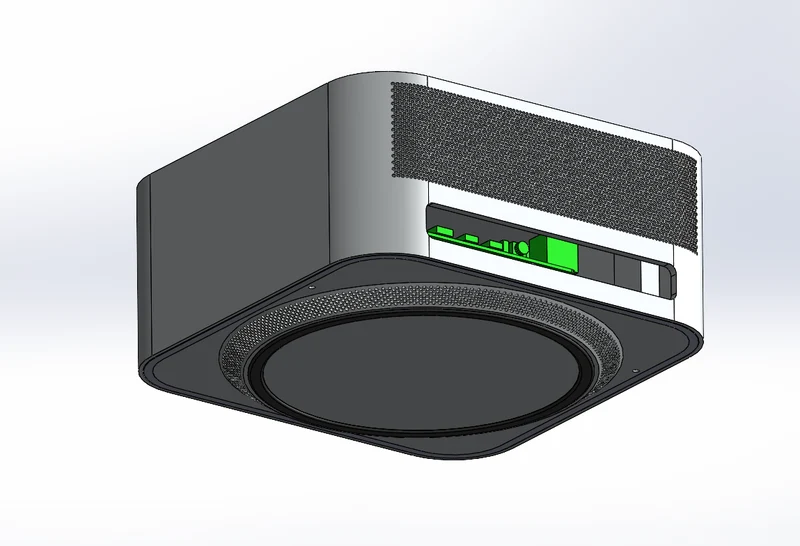

Диаметр отверстий на реалистичном изображ��нии составляет 1,6 мм с промежутком 0,4 мм, а на печатном — 3 мм с промежутком 2 мм.

спереди есть отверстие диаметром 9,5 мм (на данный момент), чтобы вместить светодиод, я знаю, что оно должно быть меньше (D = 0,95-1,0), но я забыл его изменить после того, как загрузил модель здесь на prureprinters, так что это определенно одна вещь, которая будет изменена.

добавлены 2 тестовых отпечатка, чтобы вы могли протестировать распечатку и посмотреть, можно ли напечатать выхлопные отверстия на вашем принтере.

(Я не претендую на владение чем-либо подобным, в отношении каких-либо дизайнов, названий или какой-либо интеллектуальной собственности Apple Inc., все авторские права принадлежат Apple Inc.)
