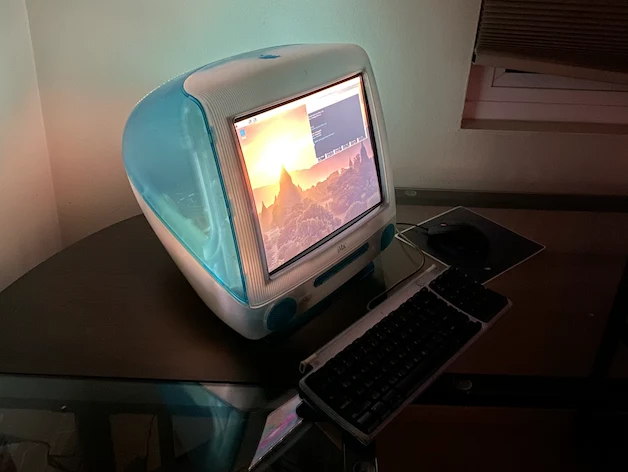

Ретро-проект RPI4 для преобразования плоского экрана IMac...

Это рамка для преобразования старого IMac в дисплей с плоским экраном, поскольку старый дисплей представляет собой ЭЛТ-монитор, на плоском экране должна быть круглая рамка, чтобы заполнить пробел.

Это началось как мой проект по запуску Raspberry Pi 4 в корпусе IMac. Я хотел обновить монитор до плоского, поэтому взял экран 14,1 дюйма от старого макбука (см. список запчастей).

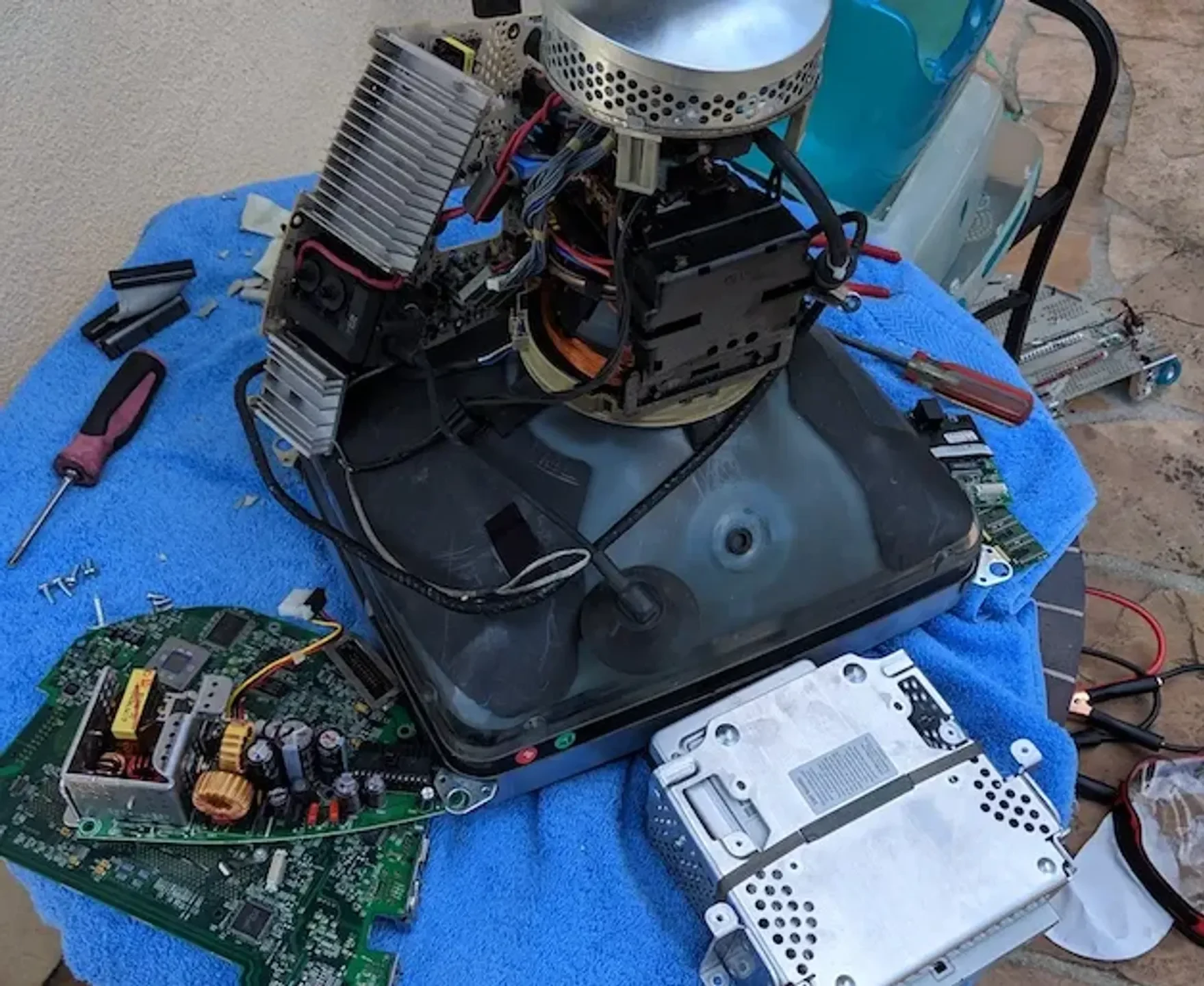

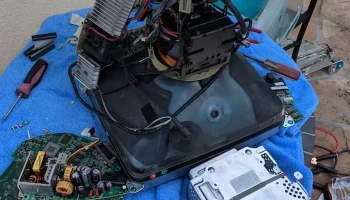

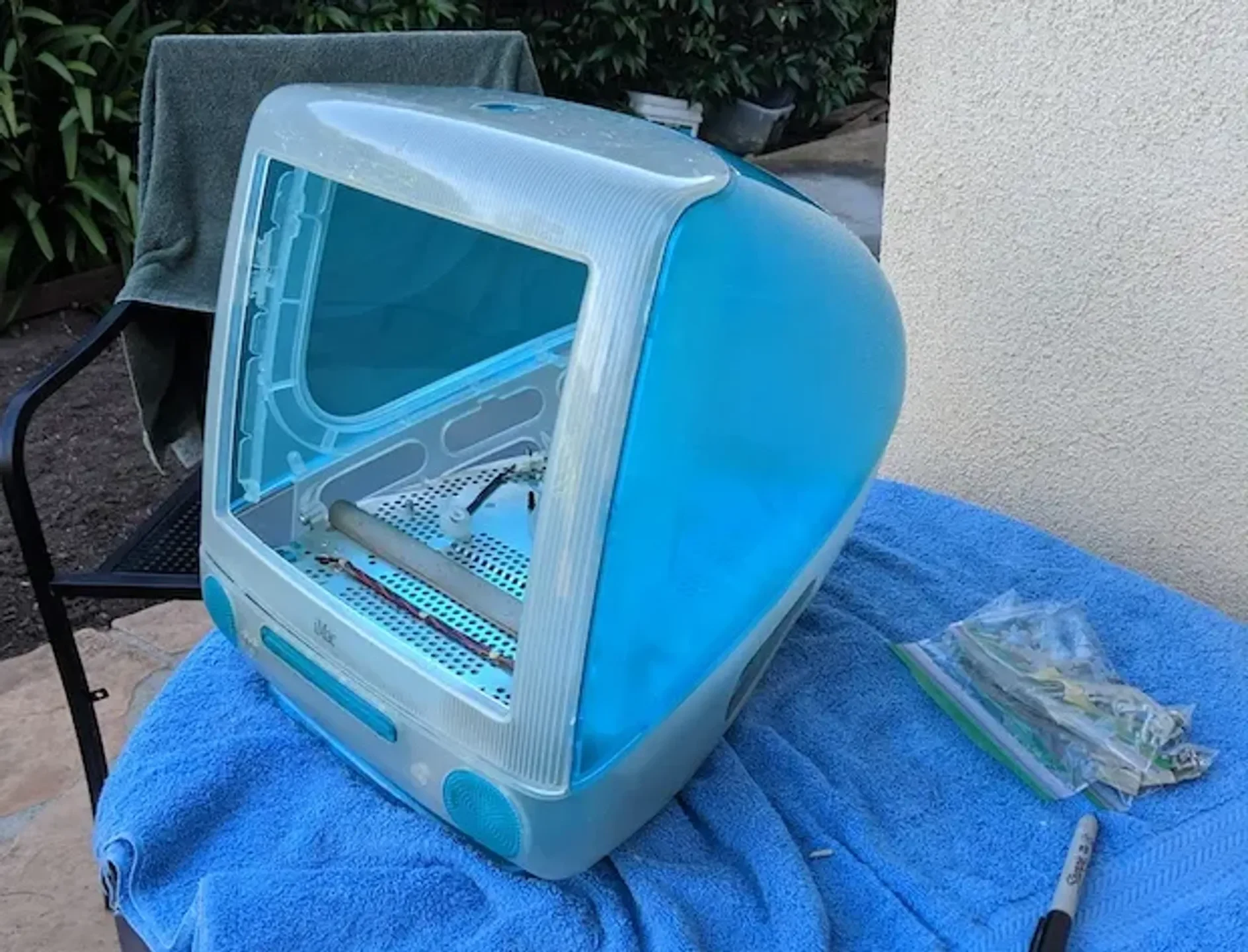

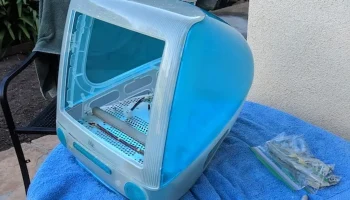

Сначала я удалил из IMac все внутренние компоненты, оставив только футляр (см. изображения). Я добавил немного каптоновой антистатической ленты внутрь корпуса IMac, чтобы изолировать внутренние металлические части от открытой платы контроллера. Я распечатал рамку экрана ноутбука и приклеил ее к металлической рамке экрана ноутбука с помощью эпоксидной смолы. Затем я приклеил напечатанную на 3D-принтере лицевую панель по углам корпуса IMac с помощью быстросхватывающейся эпоксидной смолы. Наконец, я подключил Raspberry Pi к плате контроллера экрана ноутбука и экрану. Запускается работающий Raspian.

СПИСОК ЧАСТЕЙ:
Модель экрана ноутбука # LTN141P4-L04 (ebay, около 17 долларов США)

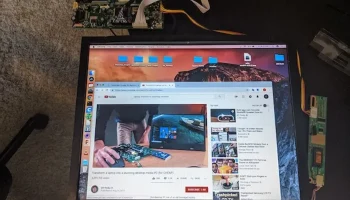

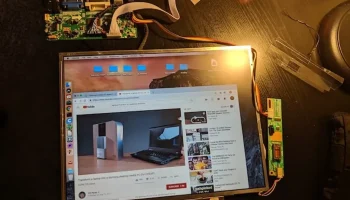

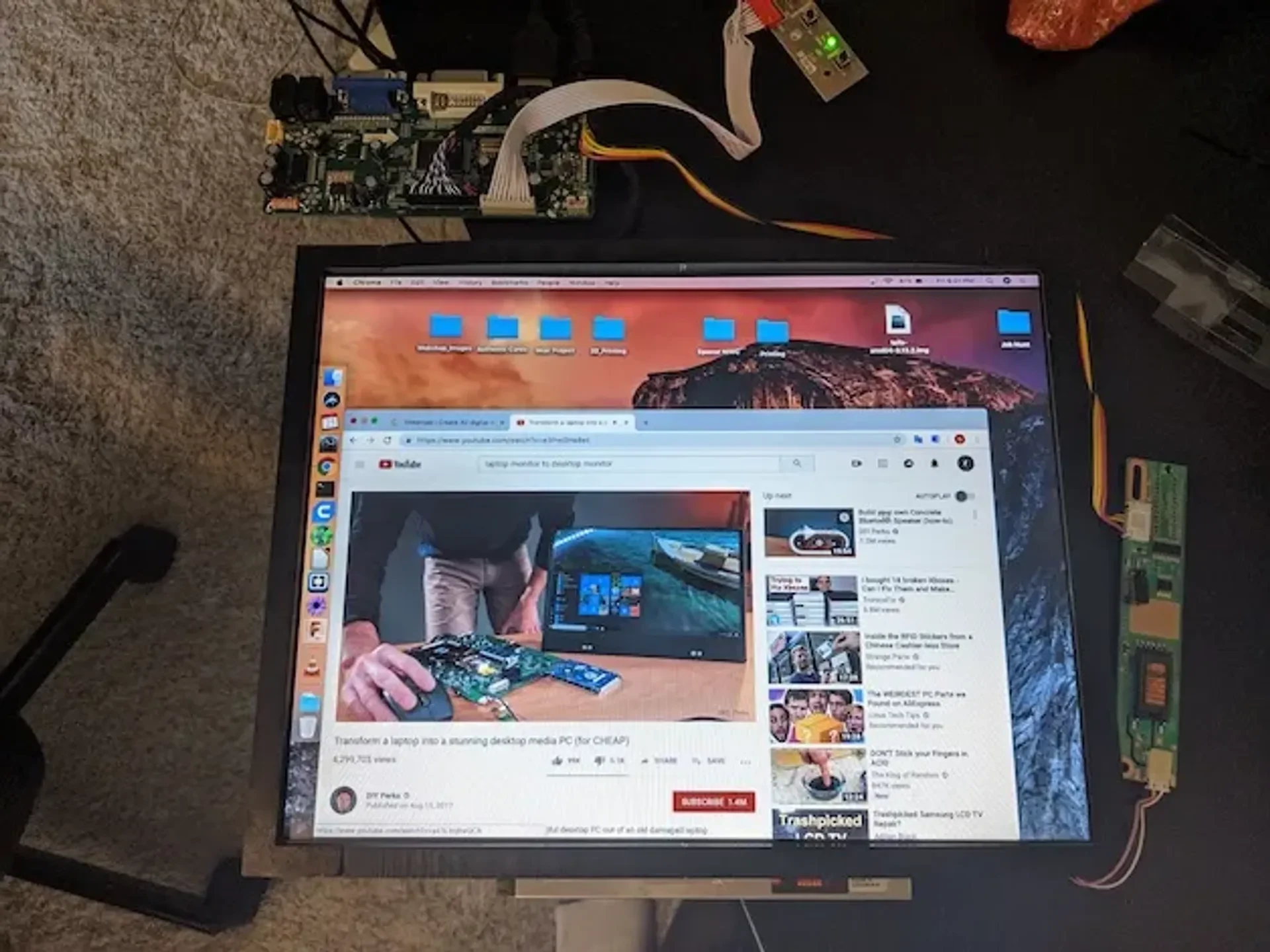

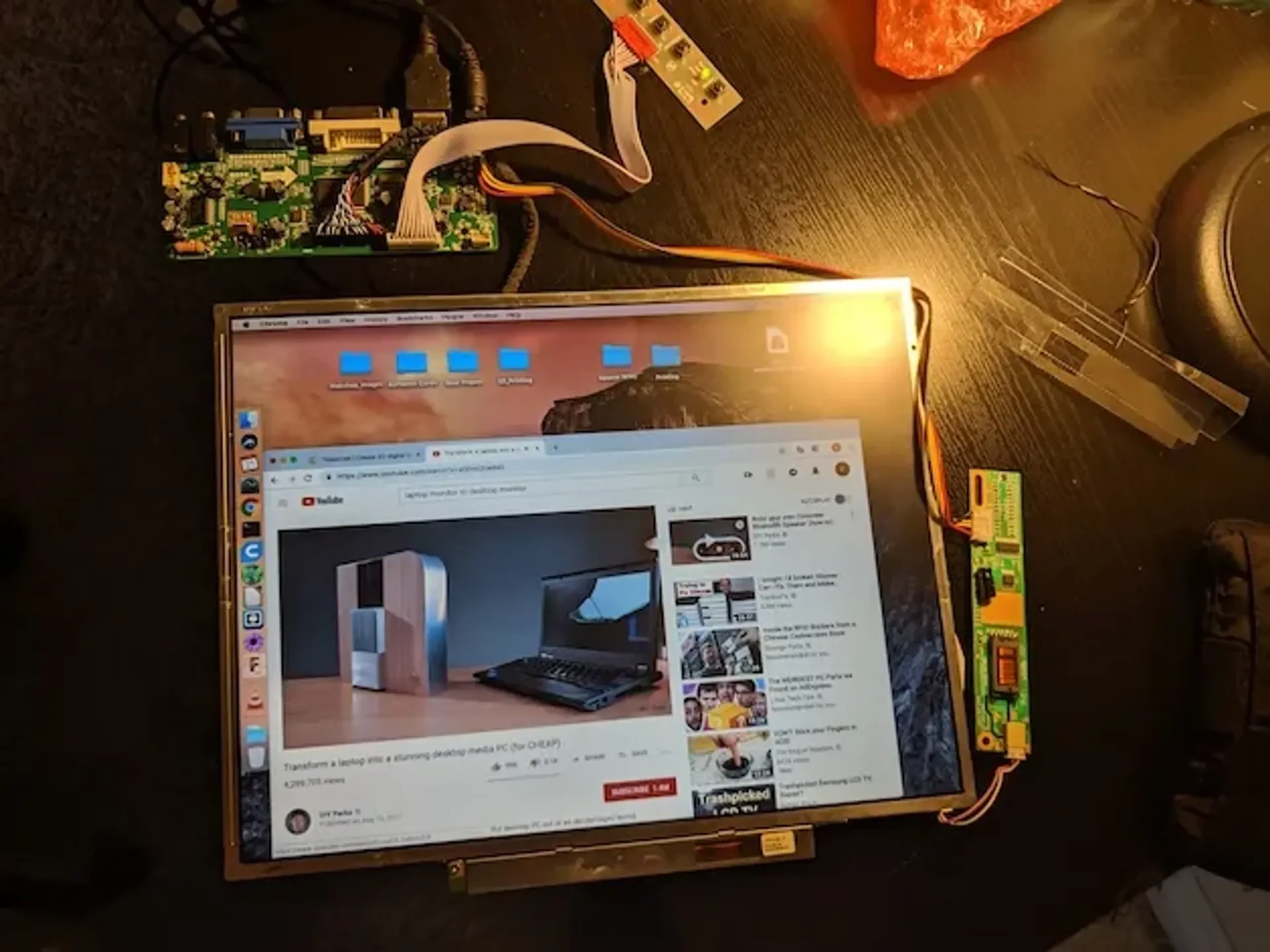

Плата контроллера экрана ноутбука #LTN141P4-L04 (eBay около 25 долларов США). Это небольшая плата контроллера, которая подключается между Raspberry Pi и экраном ноутбука через HDMI.
Блок питания платы контроллера (eBay, 8 долларов)
Старый IMac (найден через Craigslist)
Малина Пи-4

Инструкции по печати:

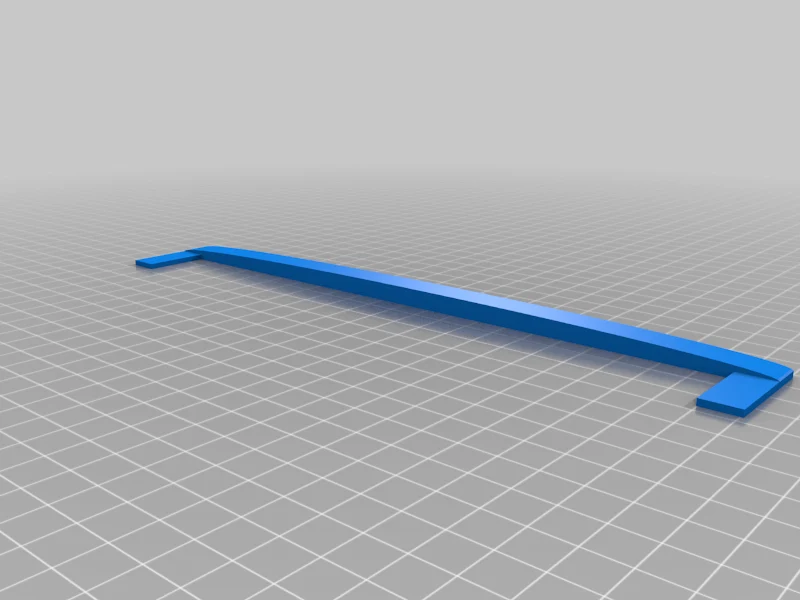

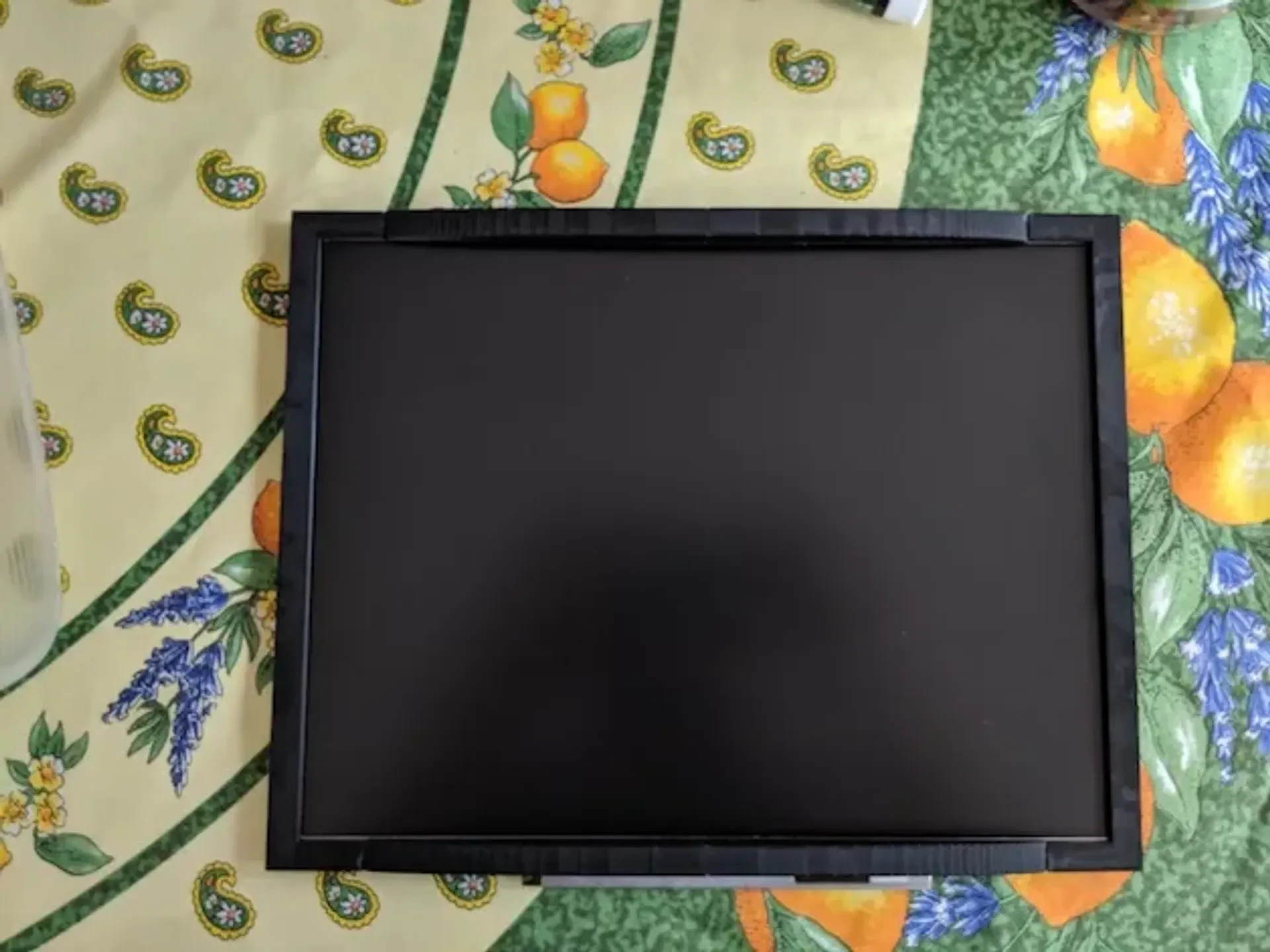

Печатайте черным цветом, чтобы скрыть недостатки. Я использовал высоту слоя 0,2 и заполнение 20%. Распечатайте два файла с именем Laptop_screen_sides.stl и четыре файла Laptop_screen_top_half.stl. Склейте их в единую рамку, а затем приклейте ее к металлической рамке экрана с помощью эпоксидной смолы или суперклея (я предлагаю эпоксидную смолу).

Распечатать инструкции
Категория: Компьютер Как я это разработал

Разработано с использованием TinkerCad.
