Трубчатая 5-дюймовая рама Freestyle - сверхлегкая и сверх...

Это 5-дюймовая версия трубчатой рамы. Она основана на той же конструкции, что и 6-дюймовая и 7-дюймовая версии, однако я почти не работал над тем, чтобы сделать ее максимально устойчивой к ударам, сохраняя при этом небольшой вес.

6-дюймовая версия: https://www.thingiverse.com/thing:5368370

7-дюймовая версия: https://www.thingiverse.com/thing:5365636.

8-дюймовая версия: https://www.thingiverse.com/thing:5812080.

Если вы планируете создать его или хотите получить дополнительную информацию, для этого фрейма есть сервер Discord. Там вы получите всю необходимую поддержку. Я сделаю все, что смогу, чтобы помочь.

https://discord.gg/Fy6fkBGWNm

Привет,

а как насчет рамы, которая очень легкая, но безумно жесткая и чрезвычайно модульная? Каркас, который можно построить дома без использования мастерской с ЧПУ? И это стоит всего около 20$?

Что ж, что-то в этом роде, вероятно, было бы написано в списке продуктов, если бы это действительно был продукт ^^

Я проектировал рамы на основе трубок уже около 10 лет назад, и мне всегда было стыдно, что сейчас таких рам нигде не видно.

Сейчас я работаю над созданием видео о том, как построить каркас — следите за обновлениями!

Хотя эта рама очень жесткая и легкая, она, вероятно, не совсем подходит для рамы для фристайла. Я не проводил его слишком часто на краш-тестах, но я почти уверен, что его легче убить, чем обычную раму для фристайла с руками толщиной более 5 мм. В основном я путешествую и езжу на большие расстояния.

Теперь проверим утверждения:

супер легкий, но безумно жесткий

Общий вес ��той 8-дюймовой рамы составляет около 70-100 г (в зависимости от прочности удилища и используемых креплений). Сюда входят крепление GoPro и крепление GPS.

В нем используются карбоновые трубки диаметром 8 и 10 мм, которые можно купить во многих местах. В идеале они «сплетены», а не «вытянуты». Саржа лучше справляется с скручиванием. Но в ходе тестирования я не обнаружил особой разницы.

Вы можете использовать классические стержни 10х8мм и 8х6мм (толщина материала 2мм), либо 10х9мм + 8х7мм для меньшего веса. Разница в весе составляет около 20 г (около половины веса тюбика). Для вашей первой рамы и более тяжелых конструкций я предлагаю использовать более толстые.

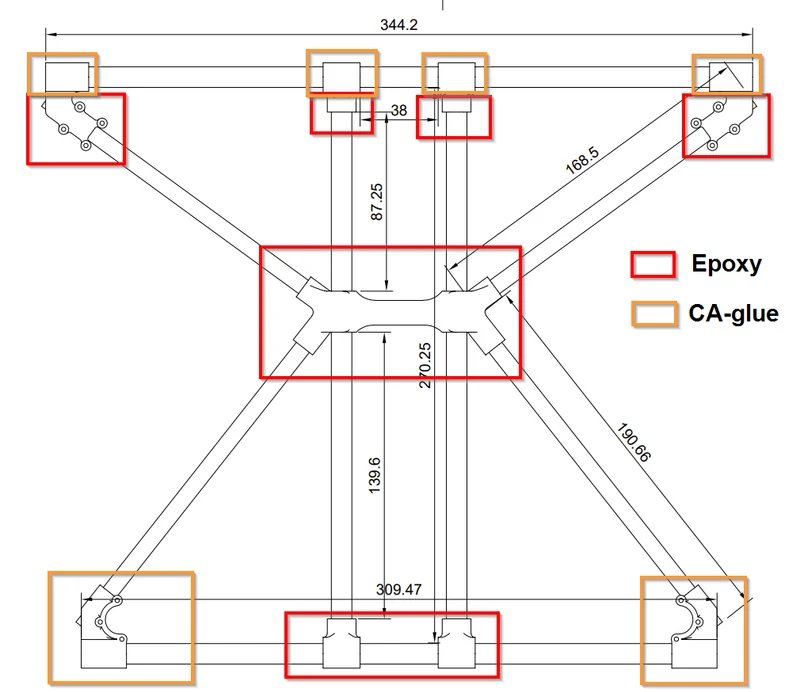

Карбоновые стержни приклеиваются к пластиковым деталям с помощью СА-клея (суперклея) и/или эпоксидной смолы. Я обнаружил, что для соединений, которые выдерживают большую силу, эпоксид превосходит ударопрочность. Я добавил картинку, на которой показано, где идеально использовать эпоксид. Хотя CA тоже работает. Приклеив Aber, вы увидите, что получается невероятно прочное соединение.

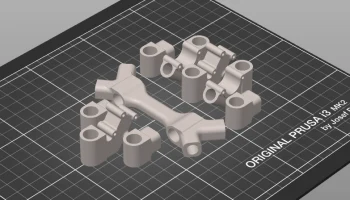

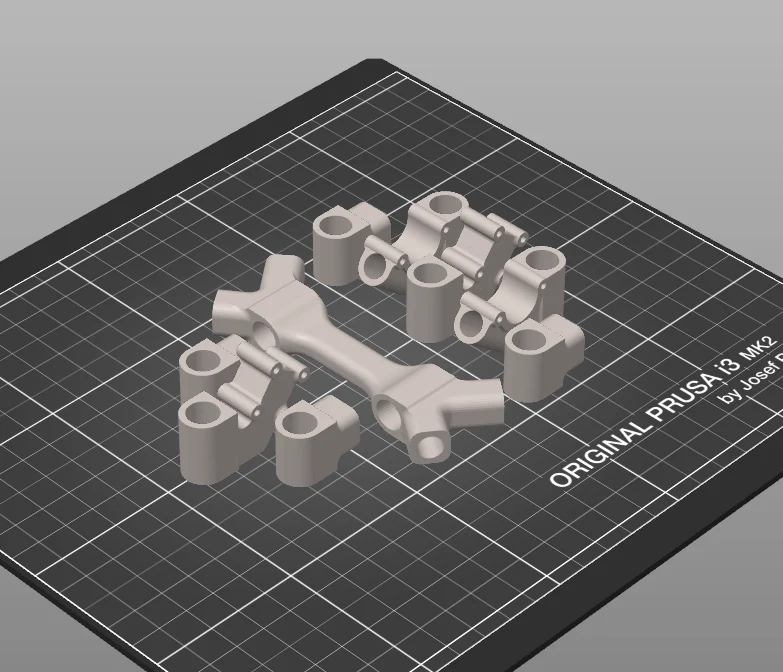

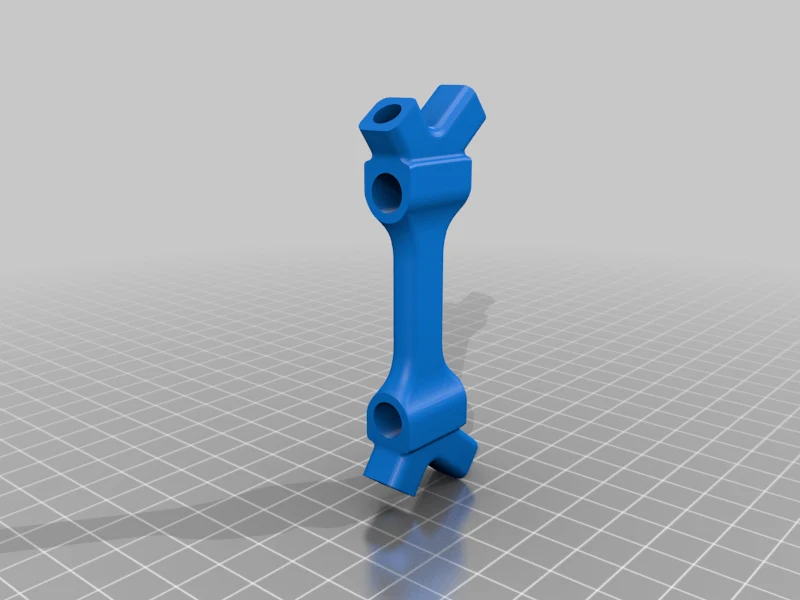

Для 3D-печати вы можете использовать PLA, и он будет работать, однако в случае сбоя его будет легче сломать. Лучше использовать нейлон или, в идеале, нейлон, обогащенный углеродом (он также легче печатает, чем чистый нейлон).

чрезвычайно модульный

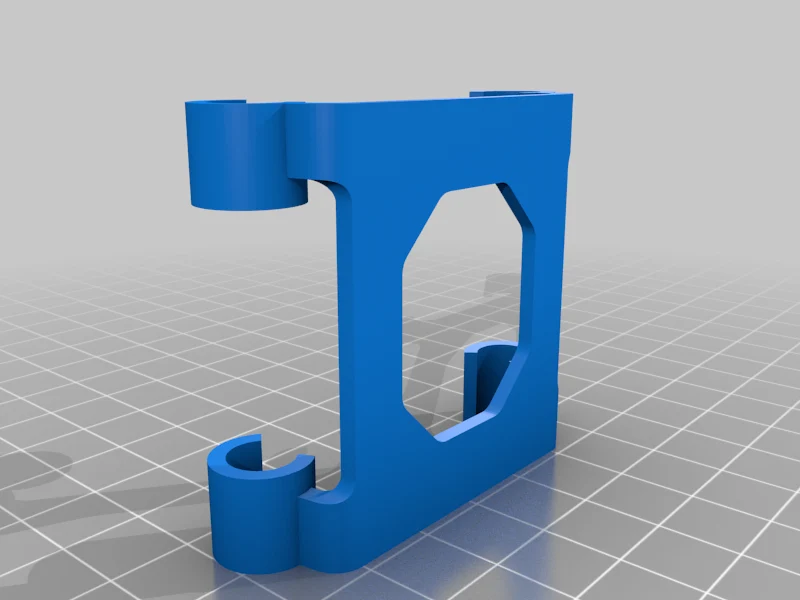

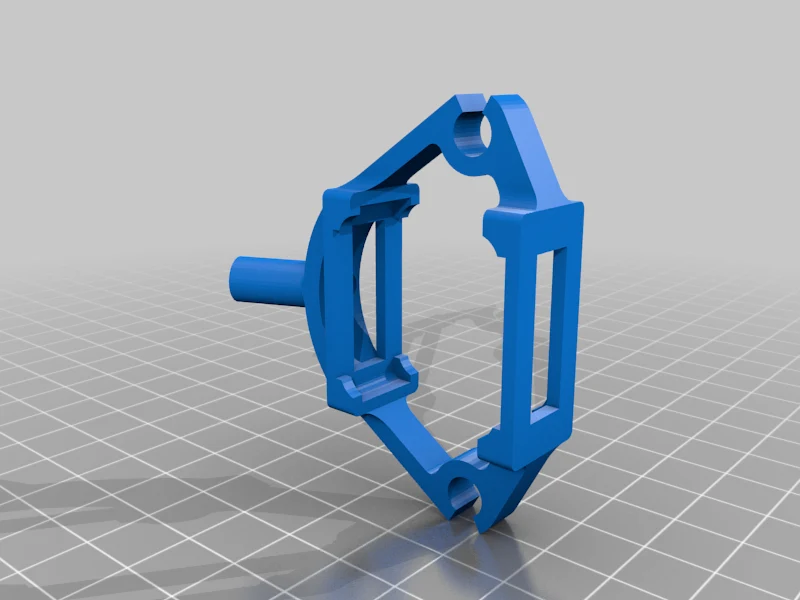

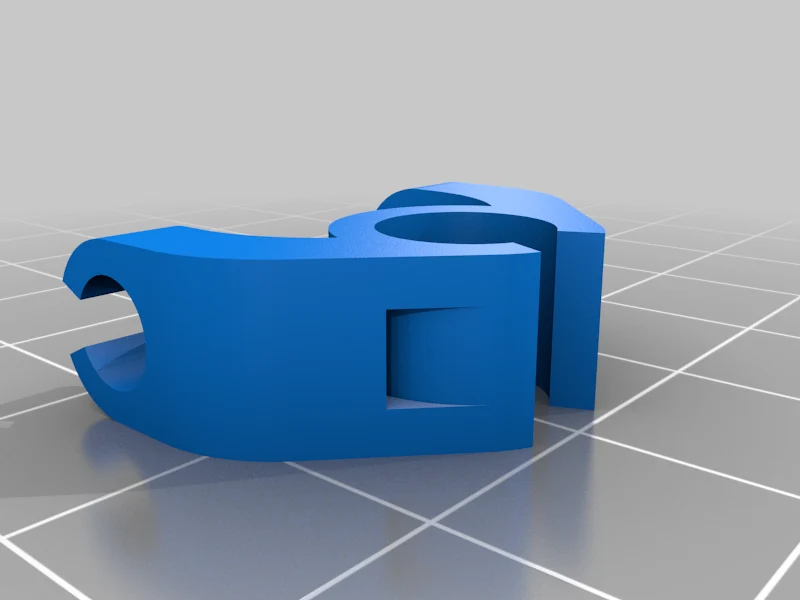

Вокруг много трубок, к которым можно легко прикрепить различные крепления. Хотите вертикально установленную антенну ELRS? Ну, для этого есть крепление. В принципе все возможно. Я с радостью помогу с определенным монтировкой, если вы предоставите мне подробную информаци��.

Существует растущий канал разногласий, где будут даны ответы на все ваши вопросы. Ссылка вверху.

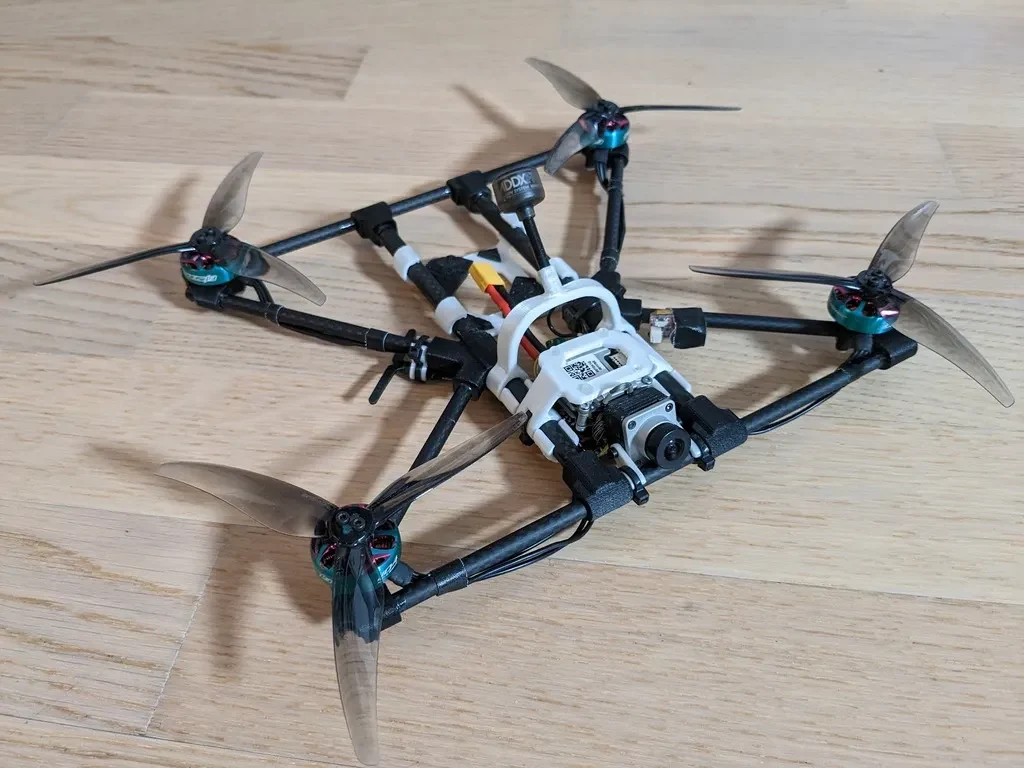

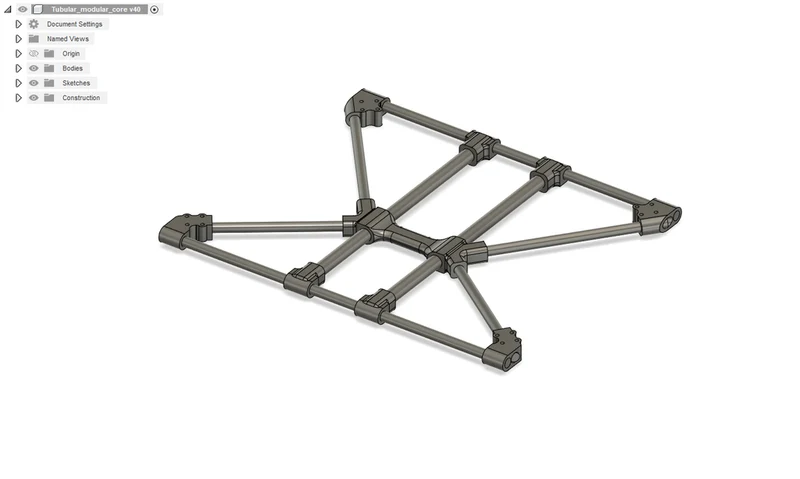

Я загрузил файлы для «классической» сборки, с электроникой спереди и аккумулятором сзади. Расстояние между ними составляет около 30 мм, чего должно быть достаточно для стека Caddx Vista Air Unit + FC и ESC.

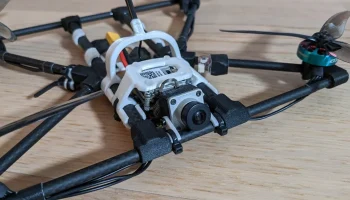

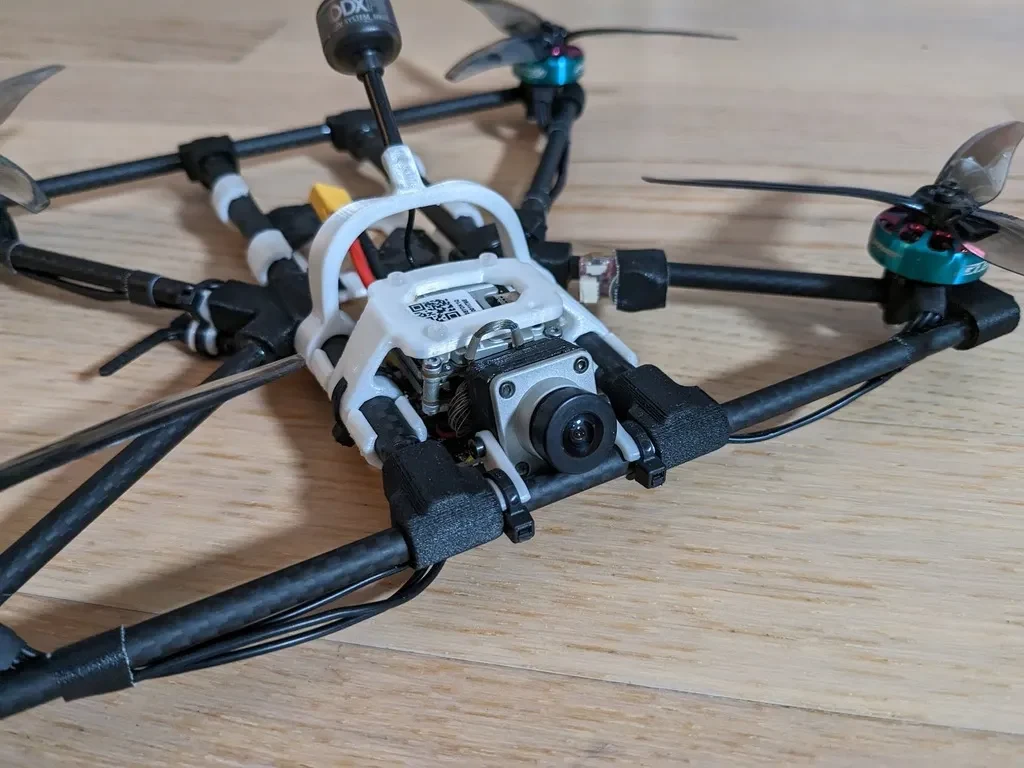

Также я добавил файлы для своей установки — GoPro, а также камер�� Caddx Vista DJI + антенны CrossFire Immortal-T.

построить дома без необходимости использования мастерской с ЧПУ

Что ж, вам нужно купить только карбоновые трубки, пилу и 3D-принтер.

стоит всего около 15-20 баксов

Углеродные стержни стоят несколько долларов за метр. И нить также стоит несколько центов. Итак, скажем, 20 долларов в общей с��ожности.

Важная информация:

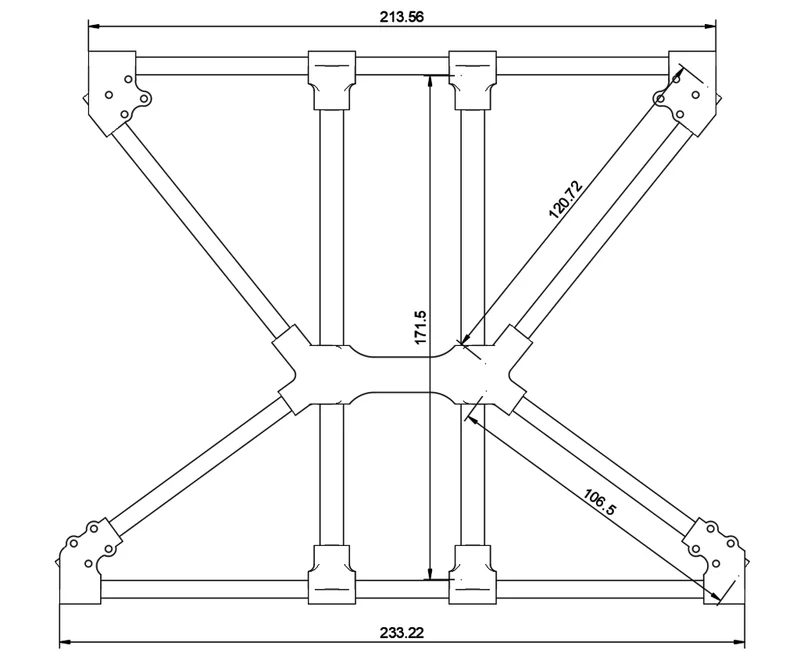

Длину карбоновых трубок смотрите на прилагаемом рисунке.

Разрезать их грубо вполне достаточно, на миллиметр больше или меньше — не такая уж большая проблема.

Дополнительные советы:

поскольку угольные стержни имеют довольно низкий допуск, они могут легко оказаться на 0,1-0,3 мм толще или тоньше, чем должны быть. Поэтому вам, скорее всего, придется зарегистрировать разницу. файл до тех пор, пока она не
