Коническая бумага с острыми углами и настольная лампа FMD...

Я хотел сделать что-то, для сборки чего не понадобится хардкорная мастерская. Никакой резки дерева, изгиба металла, сварки и т. д.

Моя повседневная задача состоит в том, чтобы убедиться, что вещи могут быть изготовлены методом литья под давлением с минимальным количеством дополнительных процессов. Это был забавный эксперимент по использованию 3D-печати в качестве метода производства, не беспокоясь о подрезах и кулачках, и это выглядело немного нелепо. Я позаботился о том, чтобы распечатать это, не требовалась поддержка. В нем используются доступные детали, приобретенные в интернет-магазинах, и он разработан с учетом конкретных деталей, которые я купил. Ничего не нужно резать, чистить, шлифовать или склеивать (хотя клей пригодится!).

Магниты необходимы, чтобы удерживать модель вместе, отверстия сделаны в отпечатке. При установке магнитов убедитесь, что они направлены правильно и соединяются друг с другом!

На дату публикации (15 мая 2022 г.) у меня есть некоторые доработки над этой моделью, а также более подробные инструкции по сборке и складыванию.

Спасибо, что посмотрели или распечатали и собрали эту лампу! Дайте мне знать, что вы думаете, и если вы хотите внести какие-либо изменения. Если сделаете ремикс, дайте ссылку!

Удачной печати,

вопрос

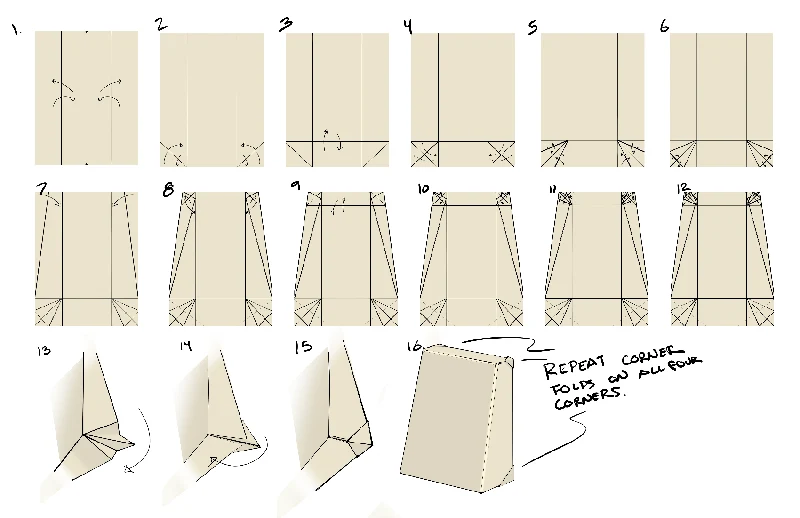

Инструкции по складыванию включены в изображение. Обе половины абажура следуют одним и тем же инструкциям. Скоро будет обновлено письменными и более четкими инструкциями.

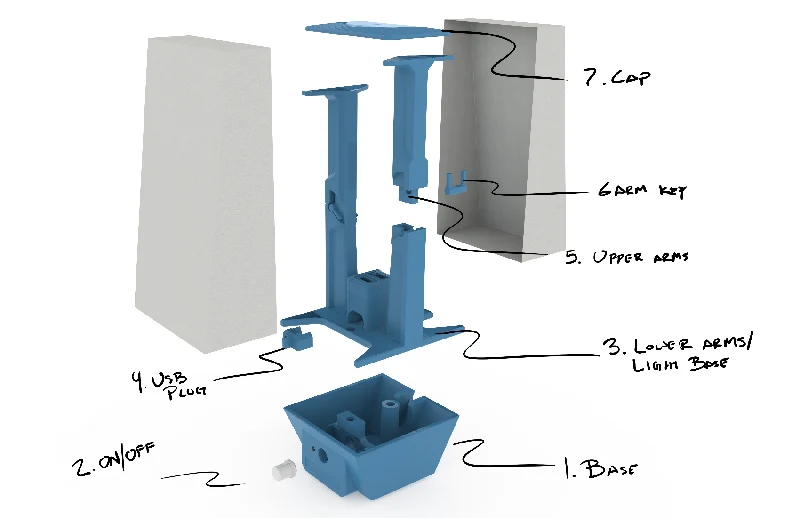

СПИСОК ДЕТАЛЕЙ, НАпечатанных на 3D-принтере:

Основание лампы (1)
Кнопка включения/выключения (1)

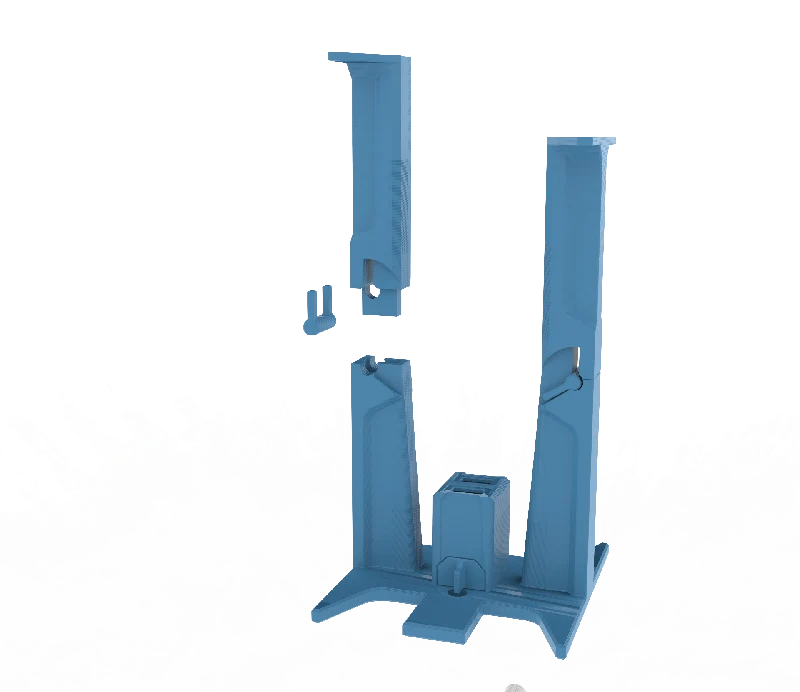

Нижние рычаги/легкое основание (1)
USB-разъем (2)
Верхние руки (2)
Ключ руки (2)
Колпачок (1) (7b. Глухой верх)

СПИСОК ДЕТАЛЕЙ, НЕ НАпечатанных на 3D-принтере:

Бумага 8,5 x 11 — 2 листа (любой магазин канцелярских товаров)

https://amzn.to/3lefH6G — Включение/выключение USB-кабел��

https://amzn.to/38rvCvC — USB-кабель-разветвитель

https://amzn.to/3LdXjWk — Светодиодный фонарик Mini USB (2)_

https://amzn.to/3sBCFc6 — USB-удлинитель

https://amzn.to/3yALR4n — Светодиодная световая трубка

https://amzn.to/3Lhi8jz — преобразователь USB-стена (тип A) (подойдет любой USB-стена)

https://amzn.to/3lhduaw — Суперклей для магнитов (подойдет любой суперклей для металла и пластика. Файл допускает посадку магнитов под давлением без клея)

https://www.homedepot.com/p/Master-Magnet-0-3-in-x-0-11-in-Neodymium-Rare-Earth-Magnet-Discs-10-per-Pack-07045HD/202526363 — Магниты (8)

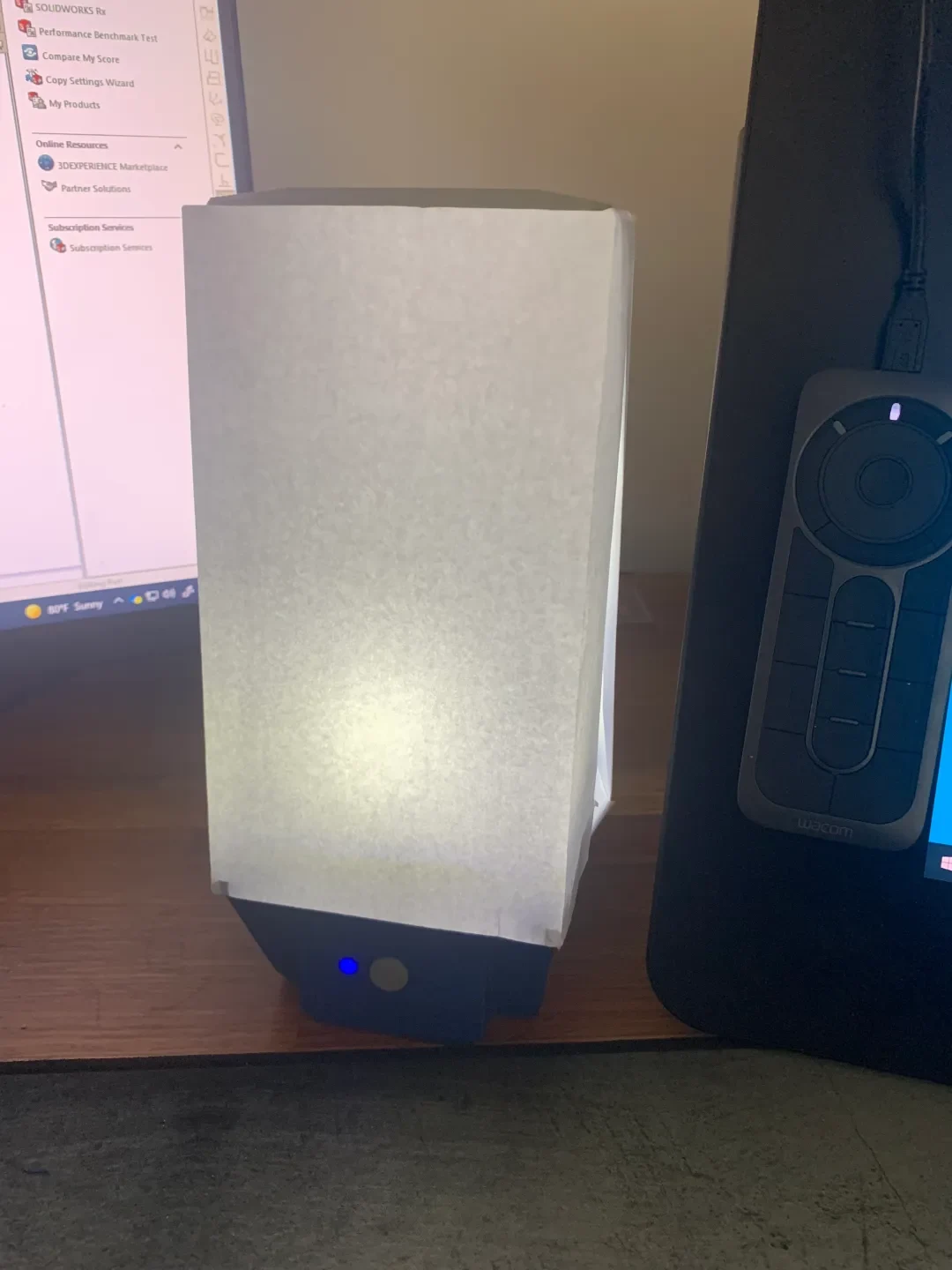

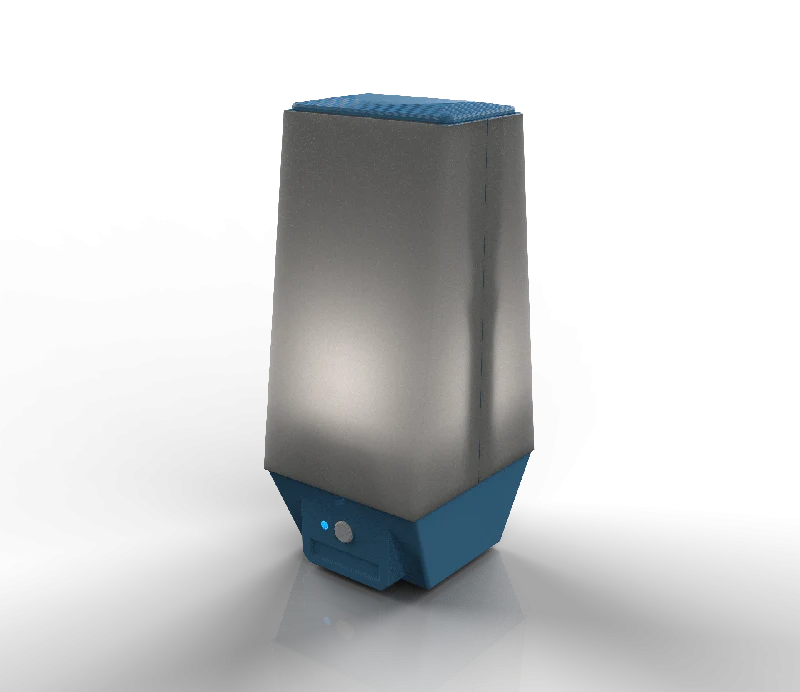

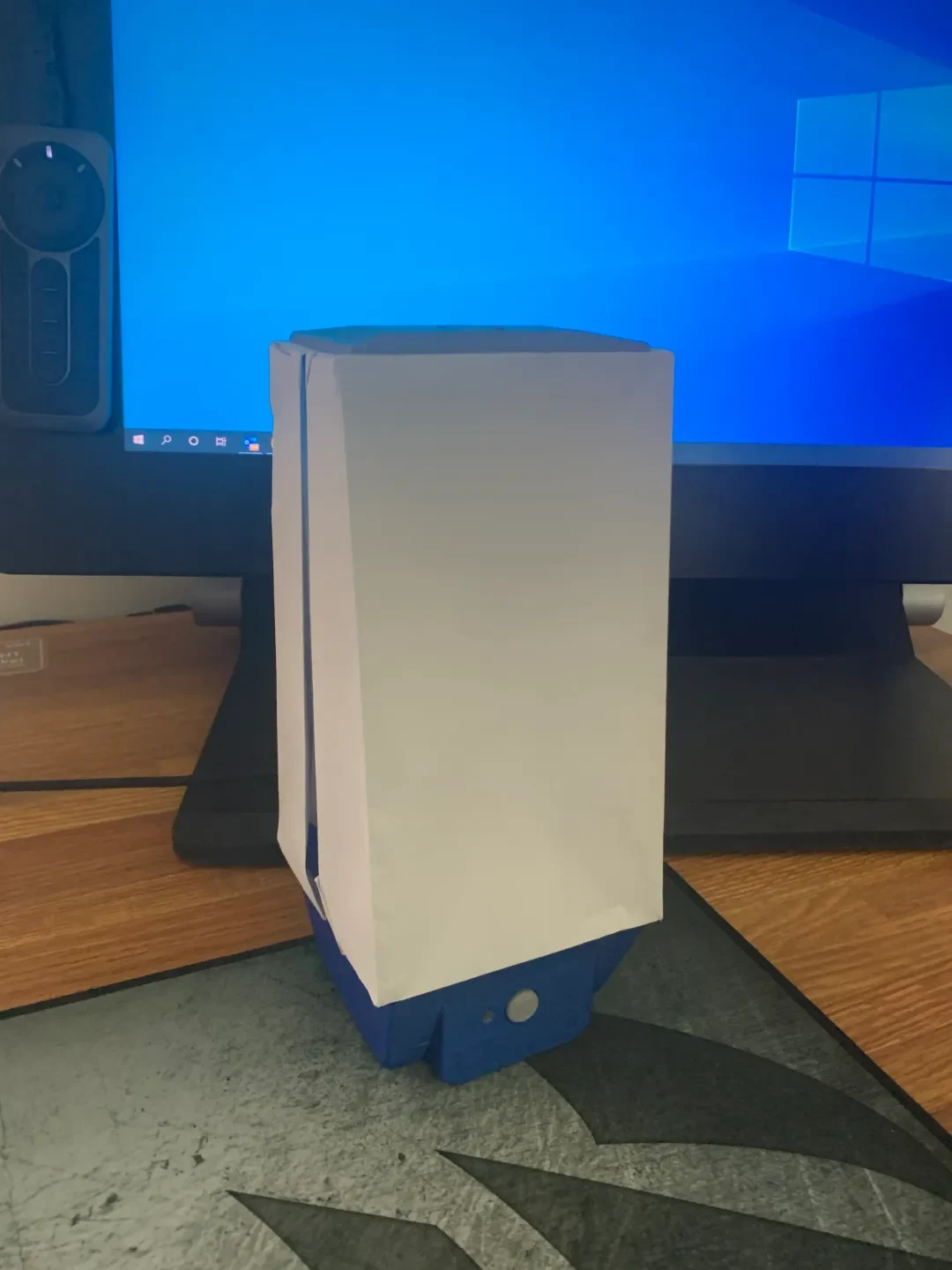

Небольшая, простая в сборке настольная лампа, которую можно подключить к любому USB-порту для подачи питания.
