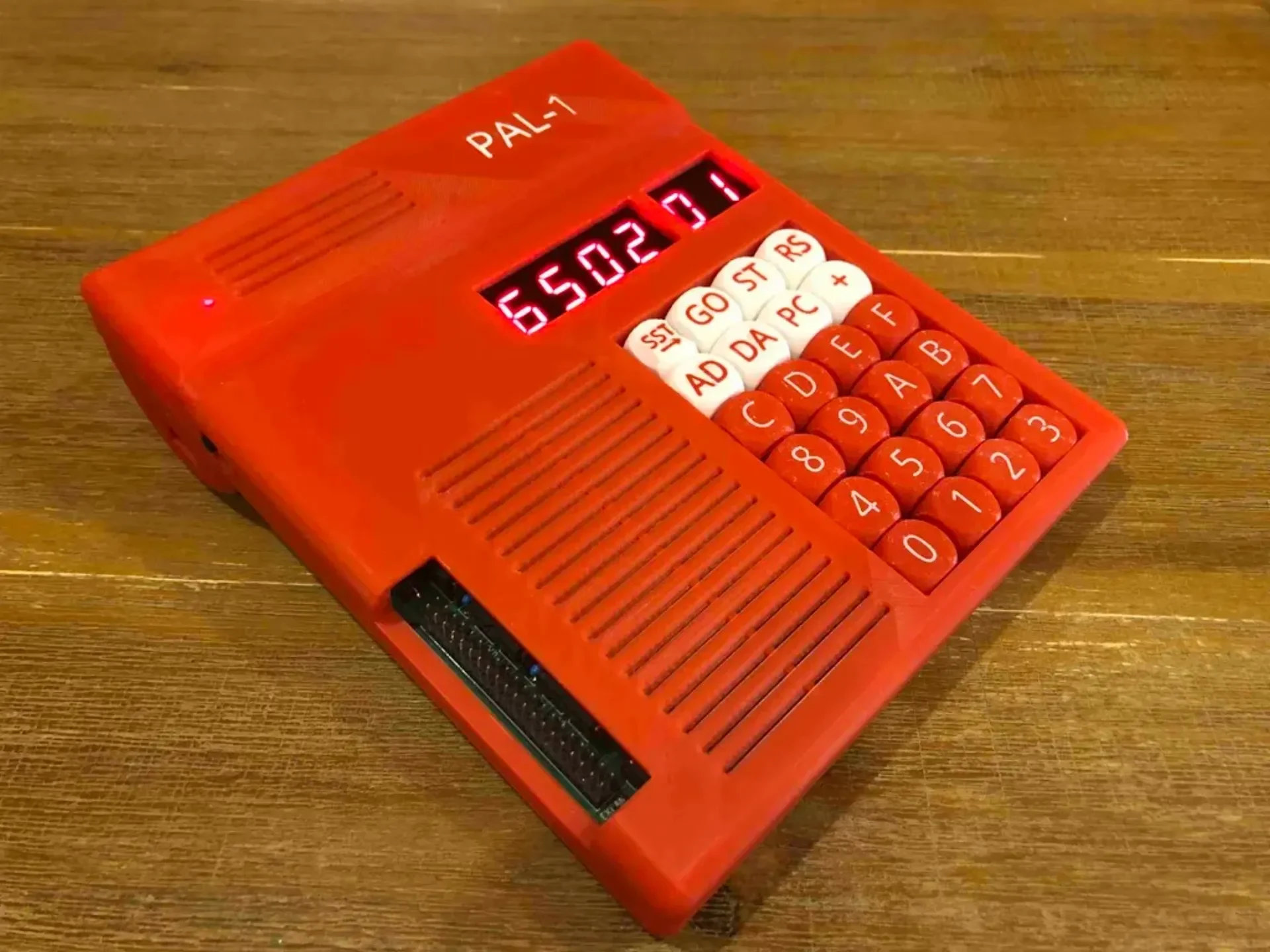

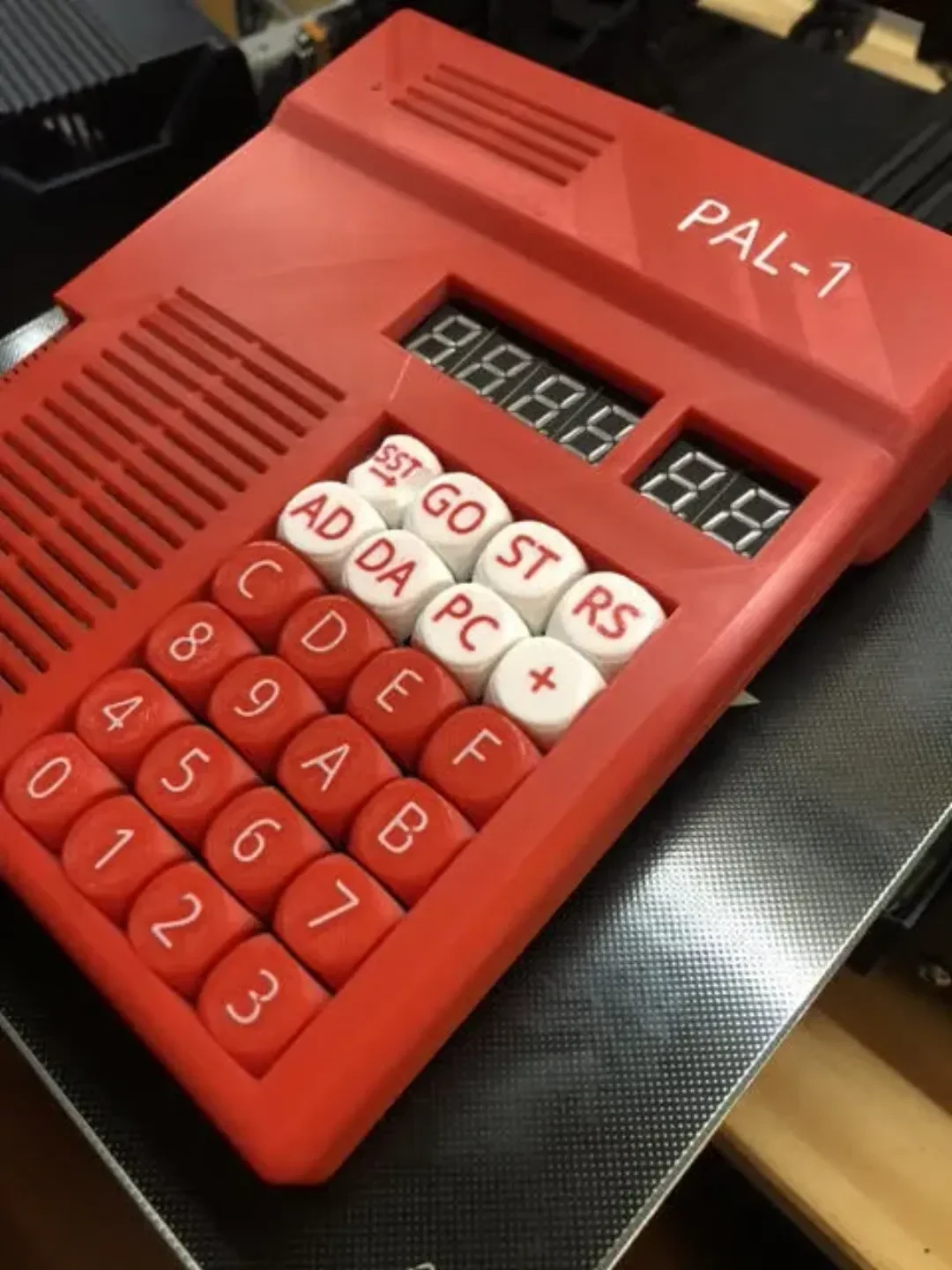

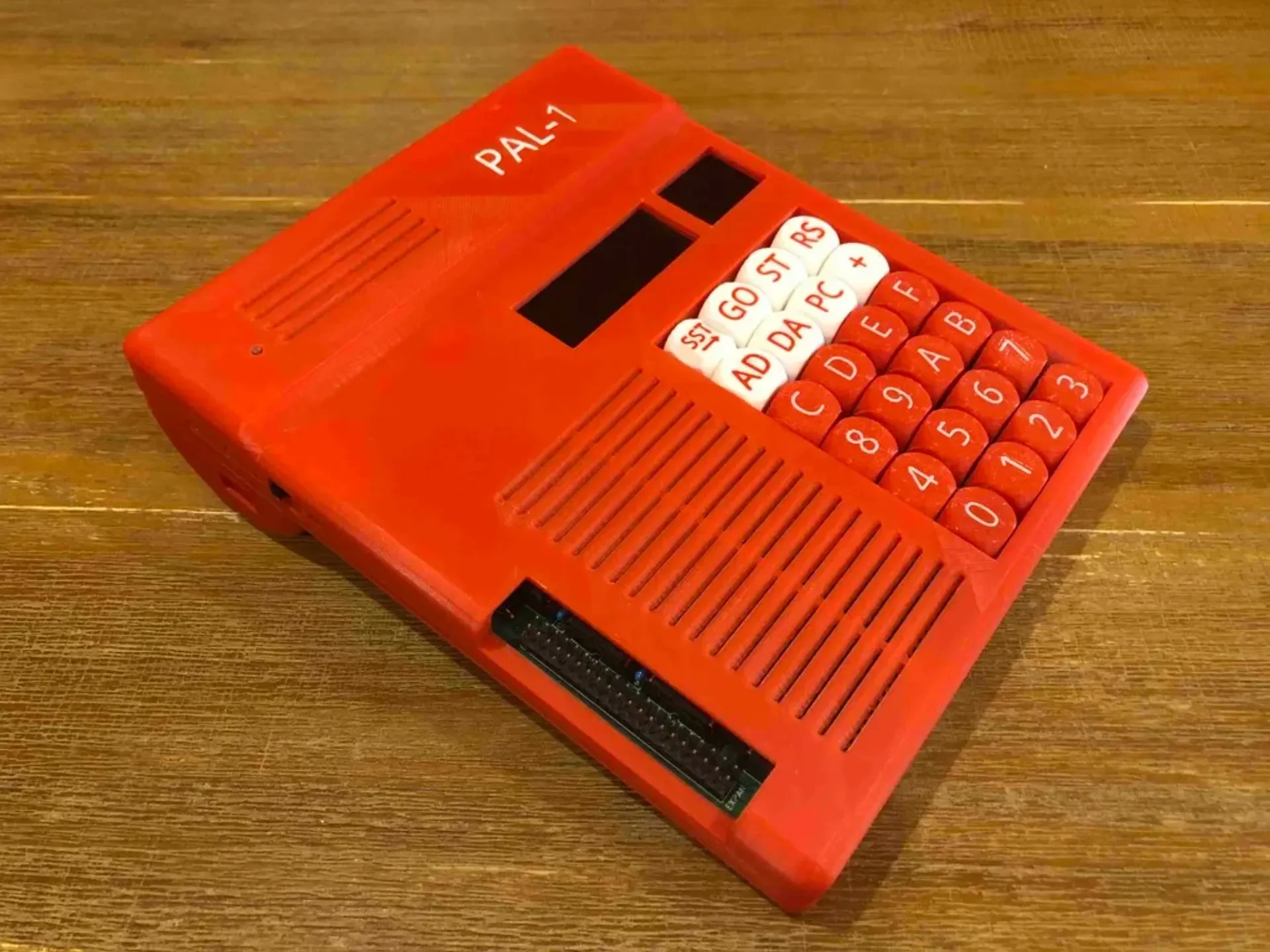

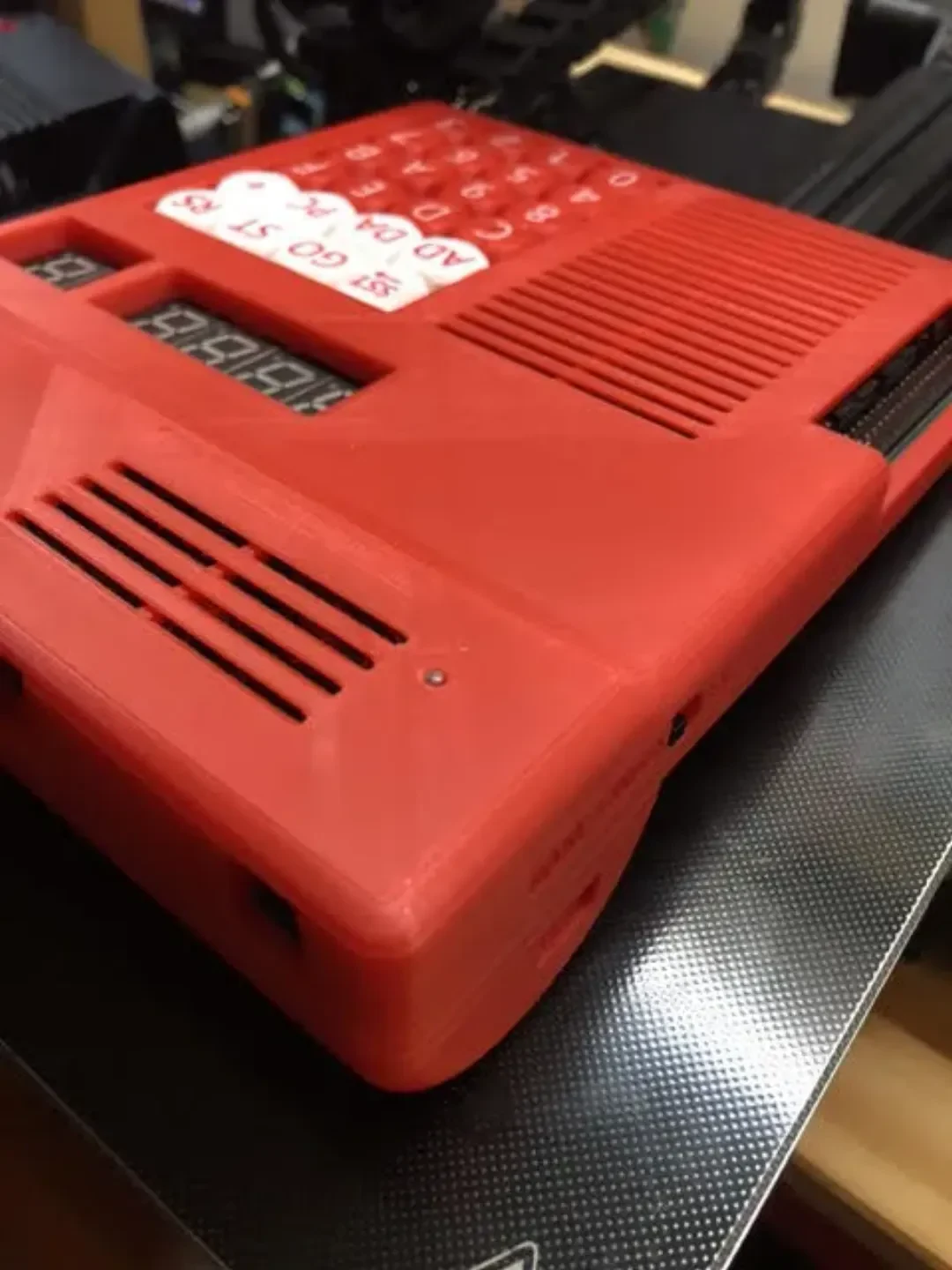

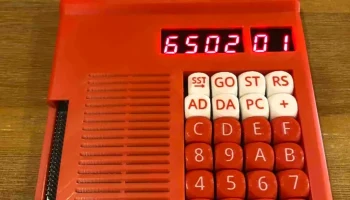

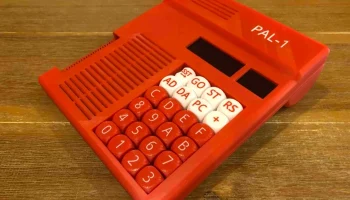

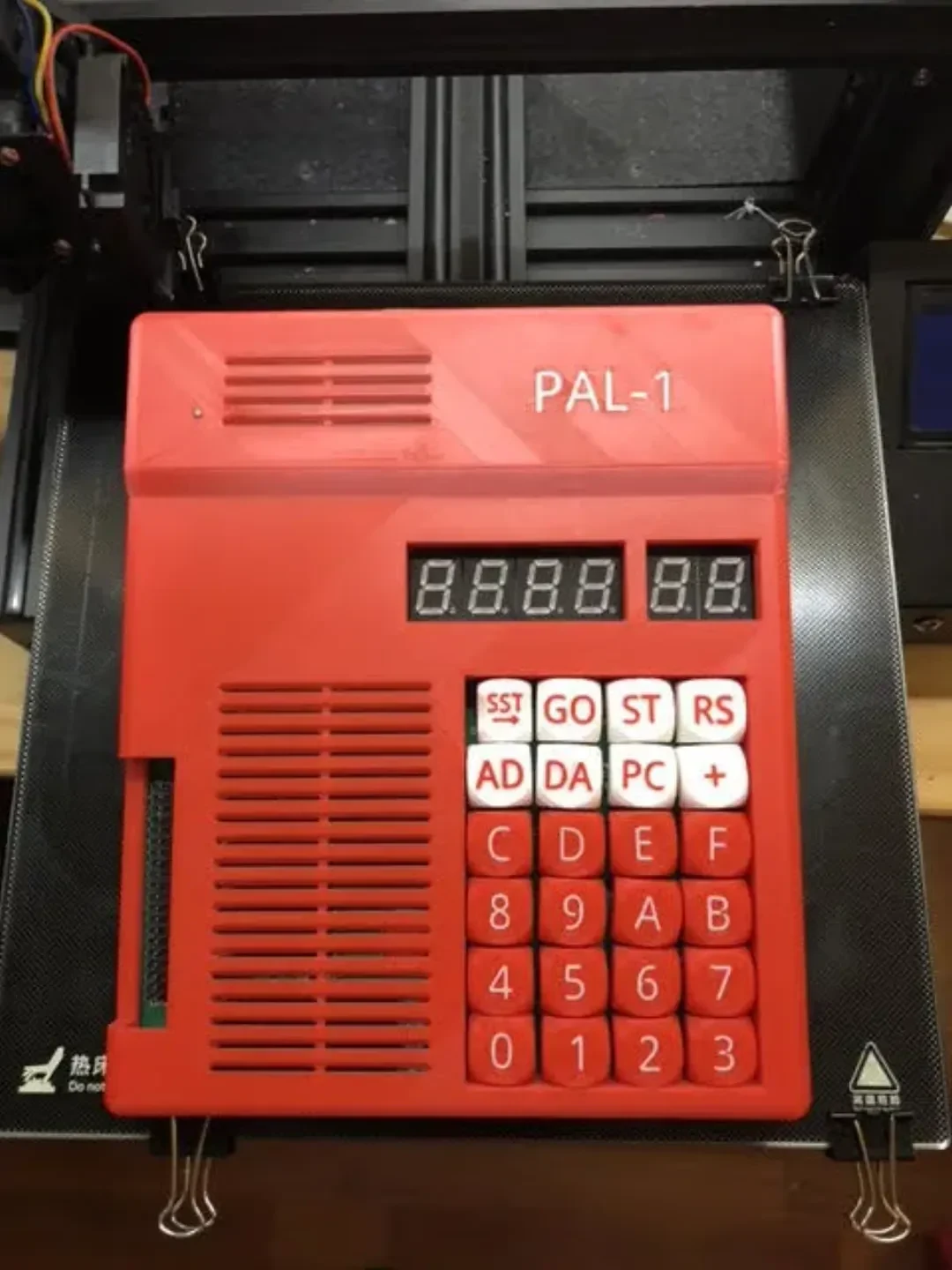

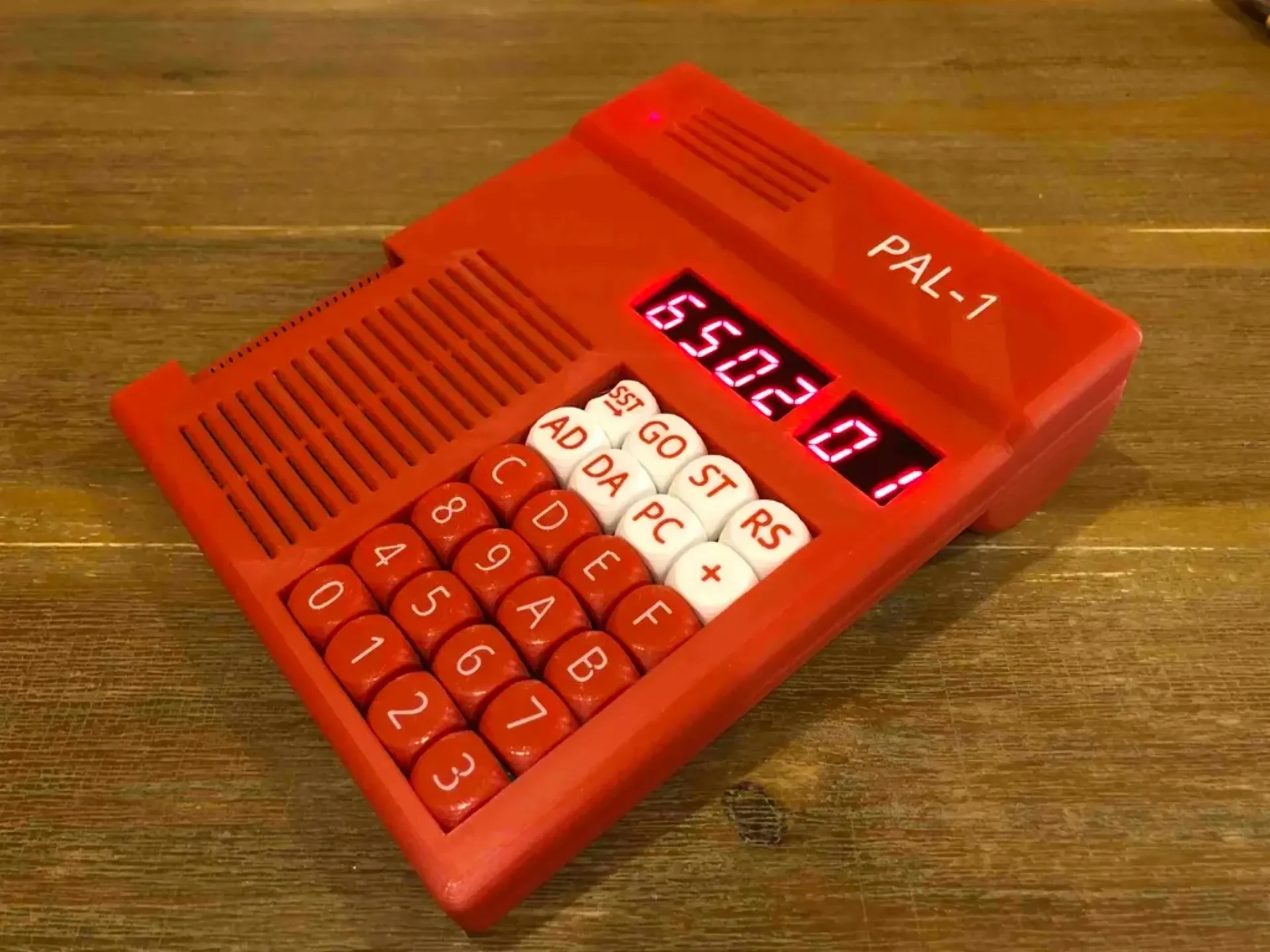

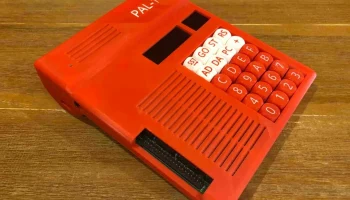

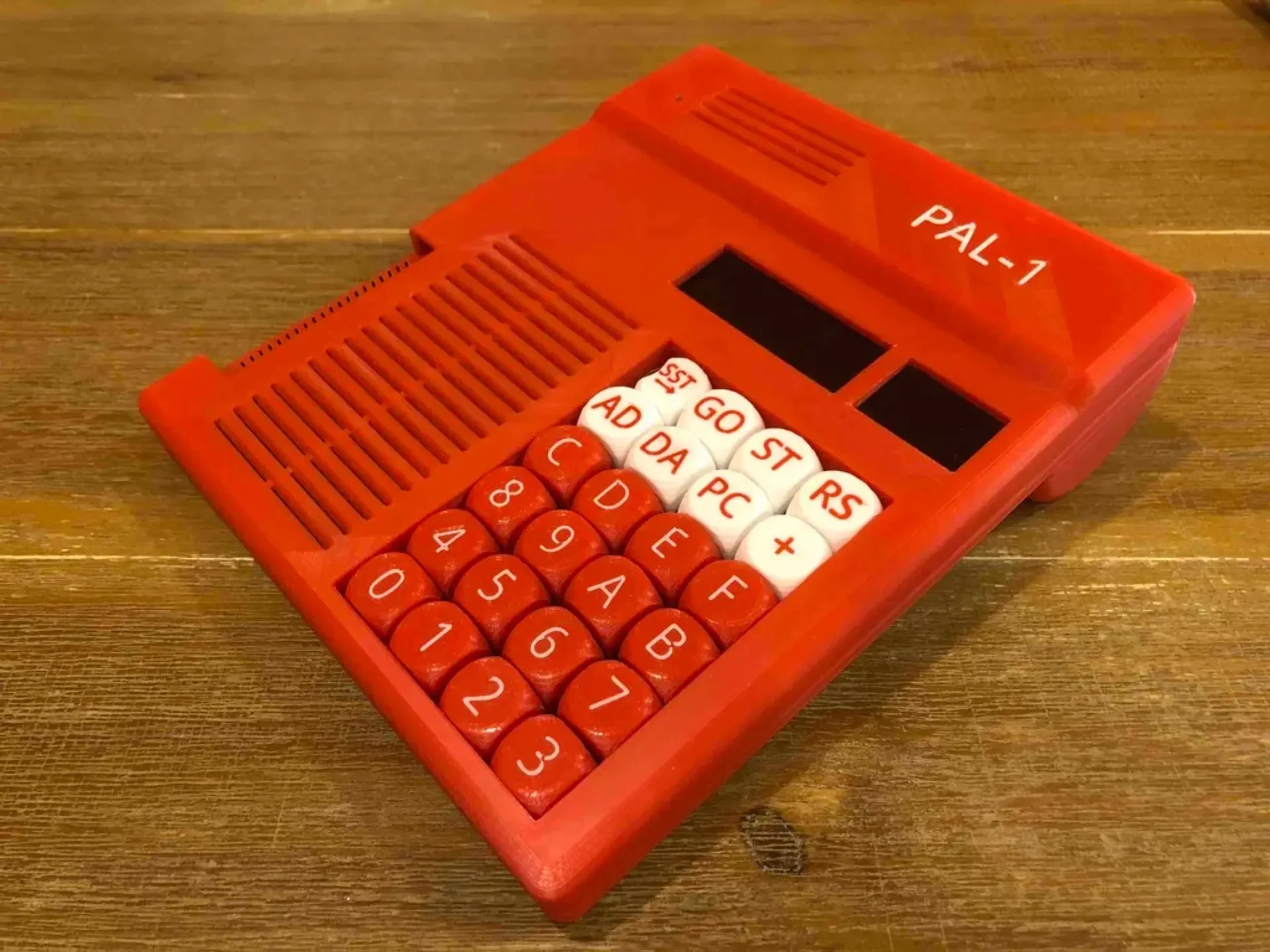

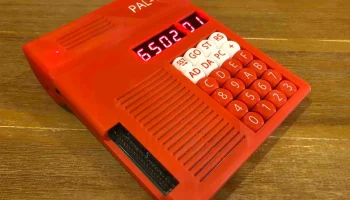

Корпус PAL-1
Это чехол для лучшей игры KIM-1, комплекта PAL-1 от Лю Ганнинга, который вы найдете здесь, на Tindie.
Если вам это нравится и вы хотите стимулировать меня зарабатывать больше, рассмотрите возможность пожертвования.
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 3
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,2 мм
Заполнение:
30%
Нить: PLA вашей любимой марки.
Красный и белый
Примечания:
Распечатывайте ракушки полостью вниз, используя подставки-деревья (из-за большой площади и мелких деталей обычные подставки слишком плотные, прилипают к ракушке и их очень трудно снять).
Возможно, вы захотите добавить подушечки по четырем углам, чтобы избежать деформации. Эти оболочки большие, и их печать занимает много времени.

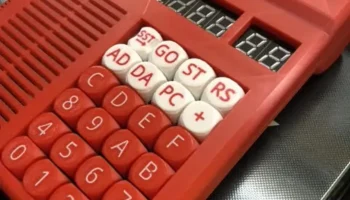

Если вы хотите поэкспериментировать с двухцветной печатью, сначала напечатайте надписи на клавиатуре, затем, сохраняя стол горячим между заданиями, замените нить и напечатайте клавиши. Модели (ключи и легенды) имеют одинаковые размеры и должны центрироваться в одном и том же месте. Это действительно сложно, и вы будете терпеть неудачу снова и снова, но результат того стоит (я думаю). Вы также можете распечатать клавиши вертикально (с подставками) и заполнить полости краской.
Что касается букв PAL-1 на верхней панели, я просто напечатал буквы с небольшим отрицательным смещением и запрессовал их в корпус (помогло немного грубой силы на плоской поверхности).
Пост-печать
Вам понадобится:
2 ползунковых переключателя (20 x 8 мм со штоком 7 мм)
Саморезы M2,6 с потайной головкой длиной 9 x 10 мм.
тонкий жесткий изолированный провод (я использовал жилы от какого-то завалявшегося телефонного кабеля)
по желанию, немного темно-серого или темно-коричневого прозрачного акрила (до 3 мм) и несколько см прозрачной нити диаметром 1,75 мм.

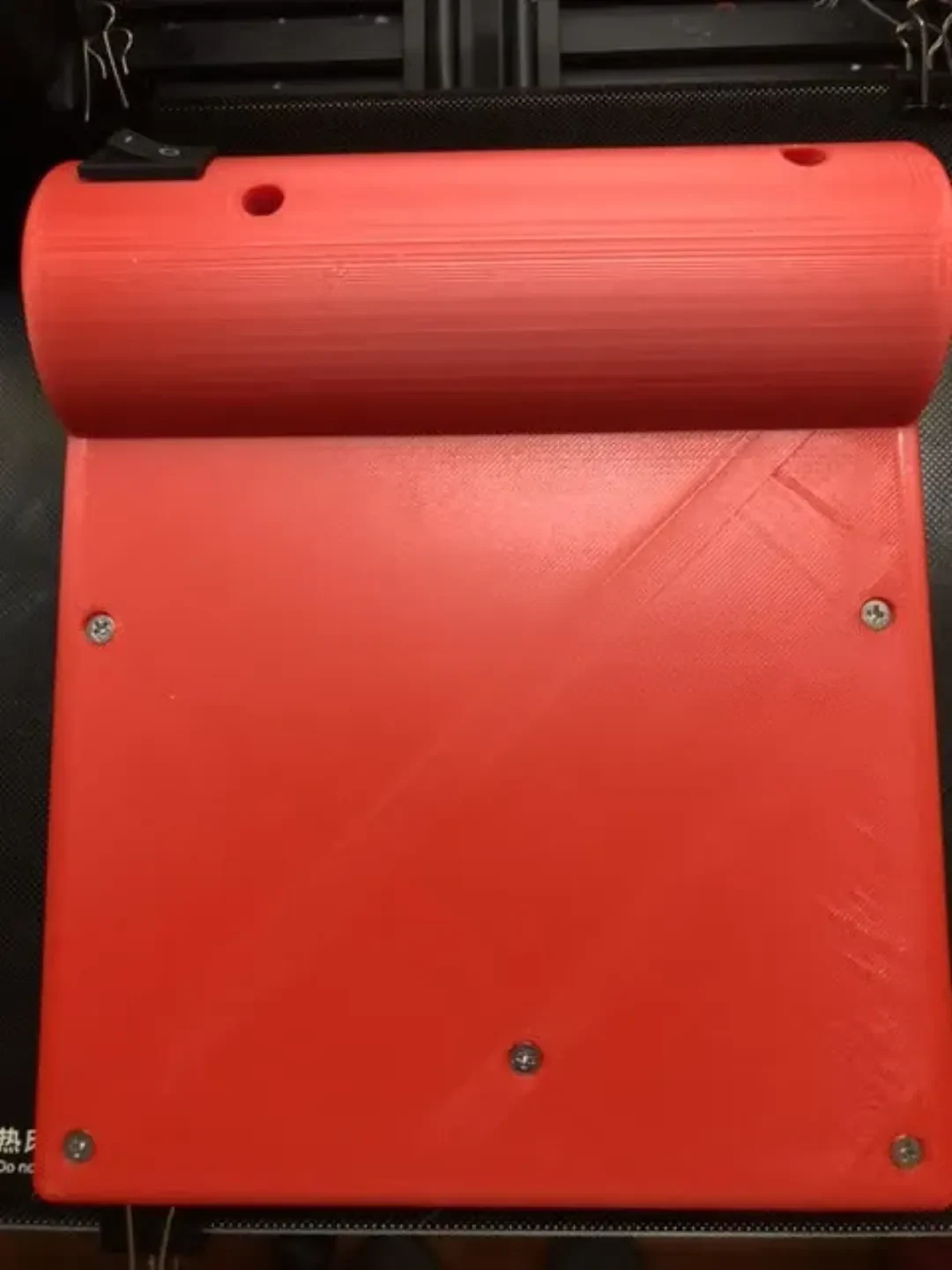

Если вы устанавливаете батарею:
Кулисный переключатель (18,5 мм х 12,8 мм)
аккумулятор 16850
один держатель батареи 16850
модуль зарядки micro USB (некоторые из этих модулей продаются без разъема USB A или с разъемом для пайки, их легче использовать в этом приложении.)
Источник питания
Подключите аккумулятор к зарядному модулю. Припаяйте два провода от разъема USB A в нижней части зарядного модуля, чтобы получить минус (землю) и питание 5 В.
Питание печатной платы
Припаяйте провода к плате, один на землю и один на +5В (сразу у регулятора напряжения).
Подключите переключатель и замкните цепь.
Подключите (припаяйте и изолируйте) провод заземления печатной платы к отрицательному проводу модуля зарядного устройства. Установите переключатель в нижнюю часть корпуса. Припаяйте провод +5 В к одной стороне переключателя. Припаяйте другую сторону переключателя к положительному проводу модуля зарядного устройства (переключение питания аккумулятора на модуль зарядного устройства не работает должным образом, переключатель должен находиться на выходной стороне модуля зарядного устройства.)
Установите модуль зарядного устройства
Установите модуль зарядного устройства и закрепите его замком. Проложите провода, которые остаются под основной платой, вокруг батарейного отсека.

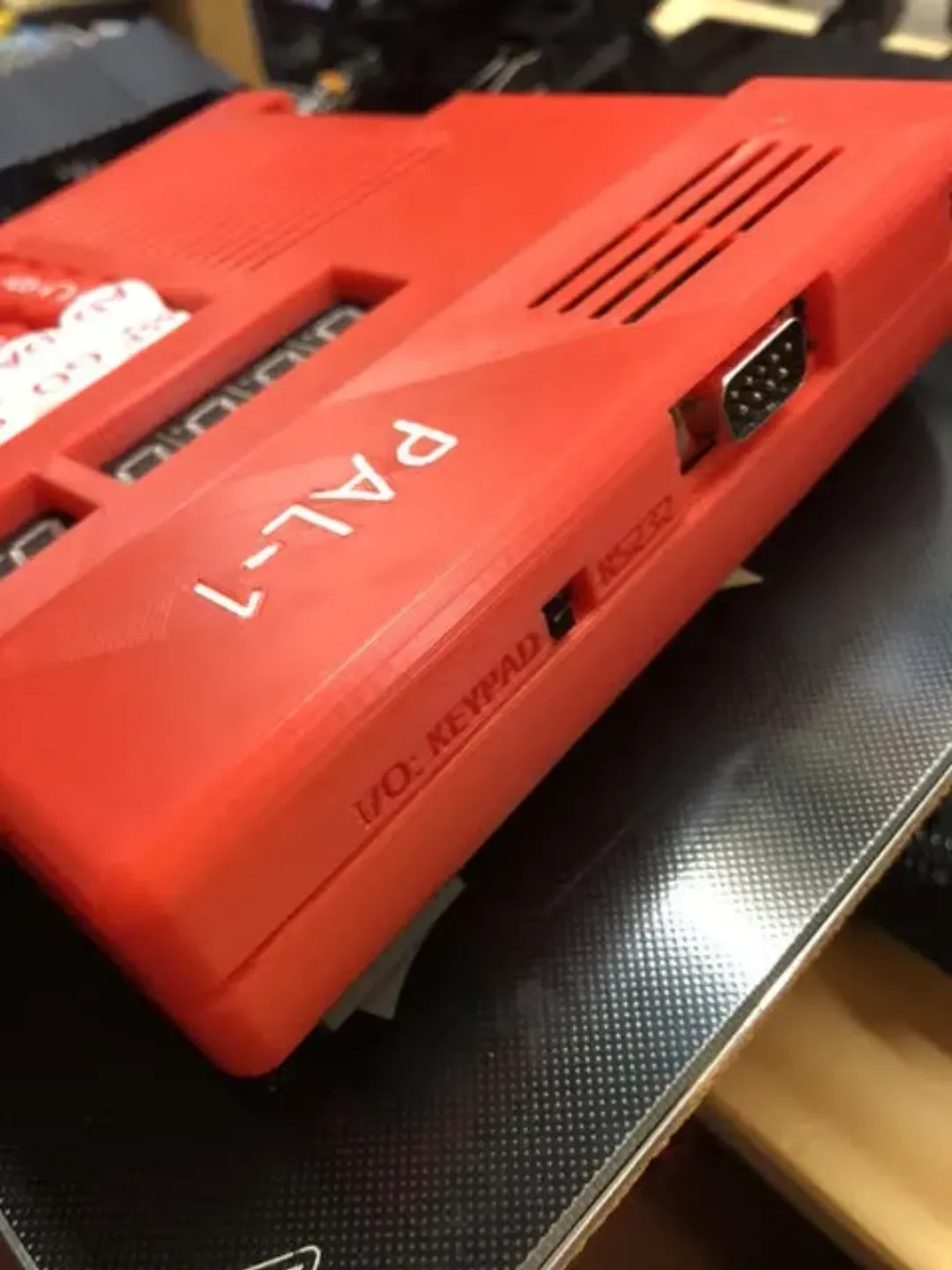

Переключатели режима последовательного интерфейса и режима памяти
Отпаяйте по две пары проводов от каждой из перемычек в нижней части основной платы (снимите перемычки с платы, они не понадобятся). Провода от каждой перемычки пр��йдут через два паза в нижней части и достигнут ползунковых переключателей, установленных сверху. Припаяйте провода к переключателям и обратите внимание на ориентацию, чтобы она соответствовала тексту в верхней части.

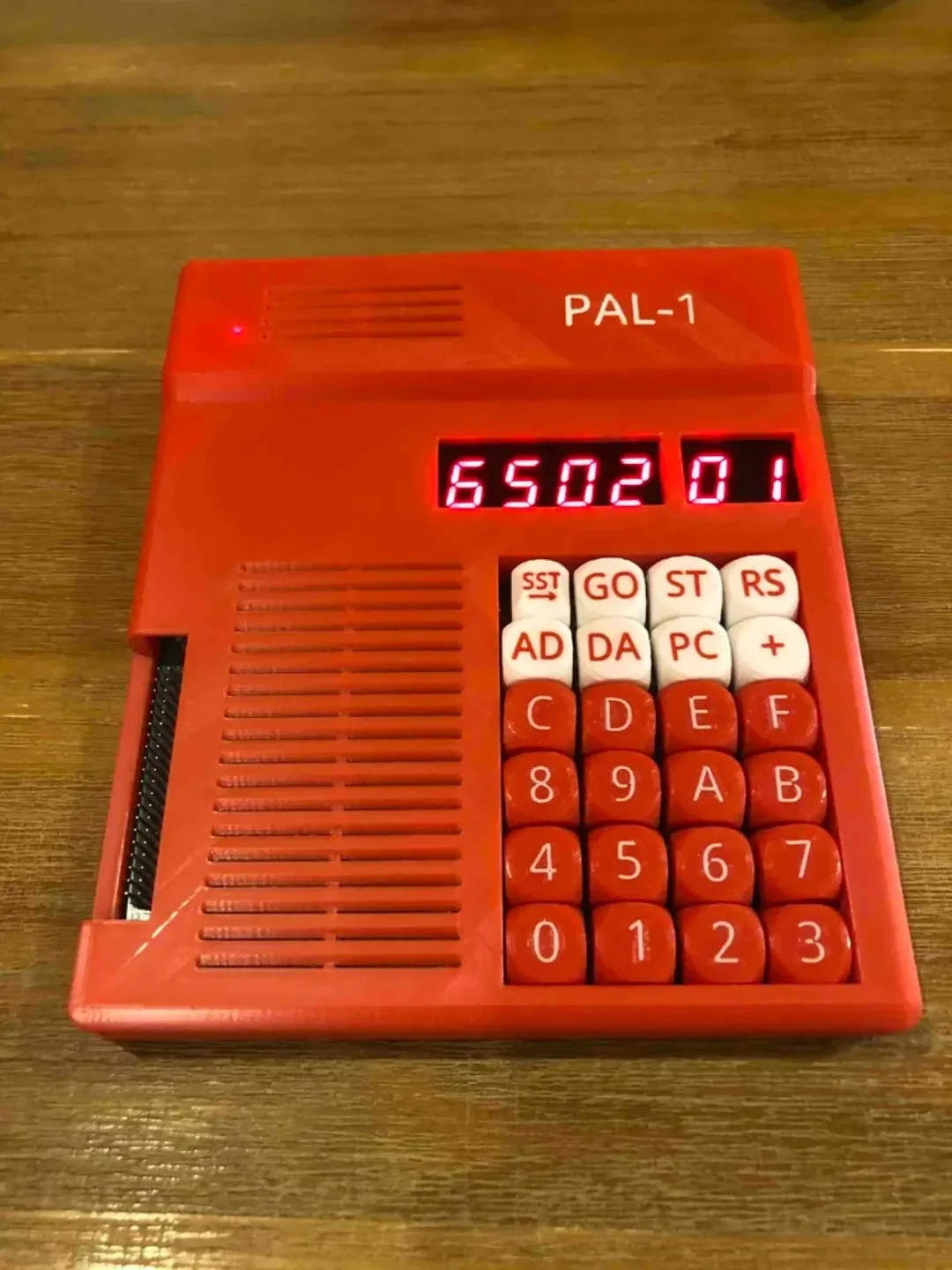

Окна дисплея
Необязательно: канцелярским ножом надрежьте акриловый лист с обеих сторон до размера двух окон светодиодного дисплея (я использовал напечатанную часть в качестве ориентира) и защелкните акрил, чтобы аккуратно его сломать (наденьте защитные очки!). Вы можете отшлифовать края, чтобы сделать их гладкими. Закрепите два прямоугольника в соответствующих окнах, чтобы они были на одном уровне с дисплеями. Не забудьте снять защитную пленку, но только тогда, когда вас все устраивает: акрил очень легко царапается.
Светодиодный световод питания
Дополнительно: вставьте прозрачную нить диаметром 1,75 мм в отверстие слева от окон дисплея, чтобы она служила световодом для светодиода питания. Отрежьте ее нужной длины и и��влеките, нажав снизу.
