Корпус для 3,5-дюймового жесткого диска с вентиляцией SAT...

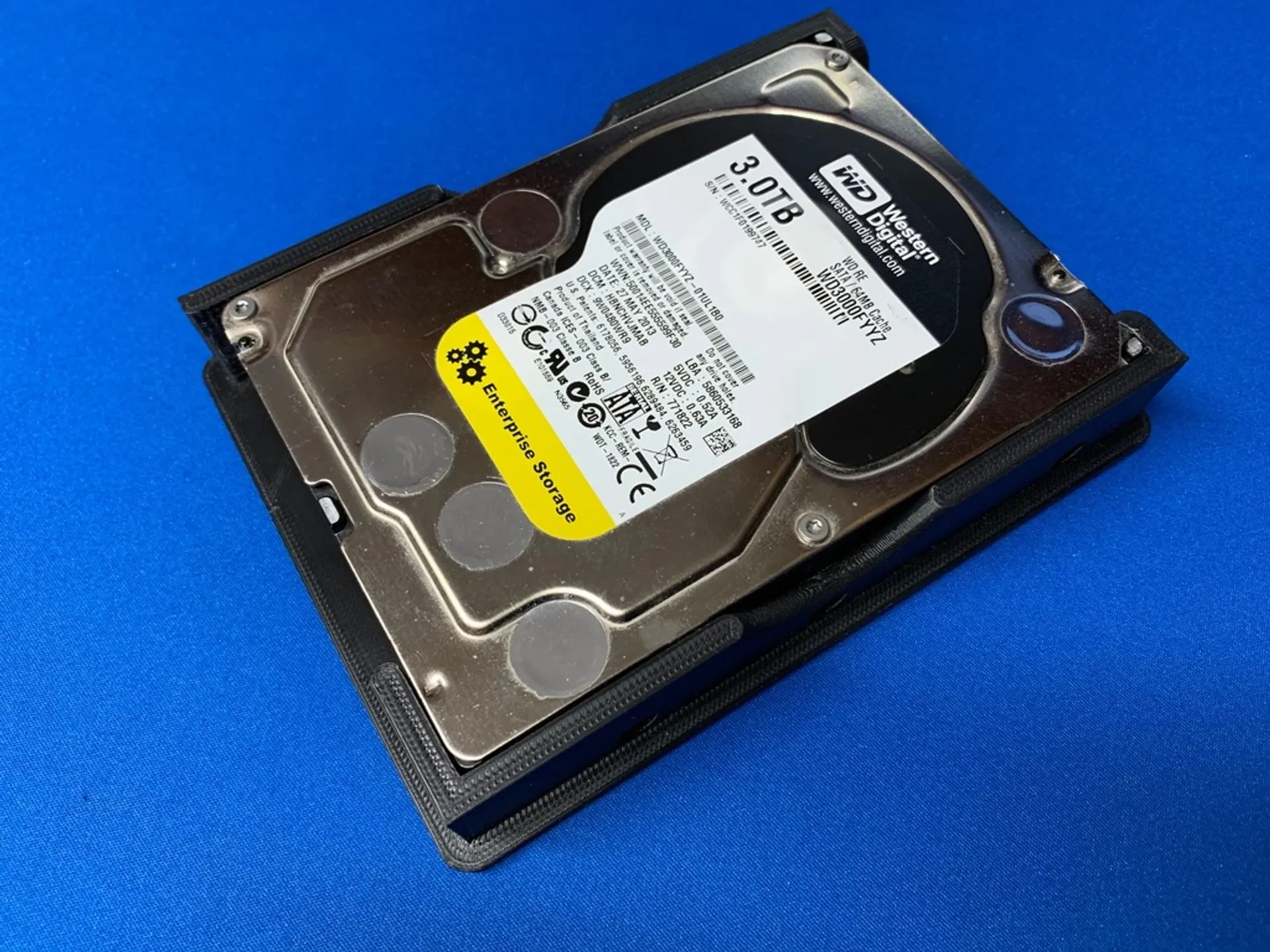

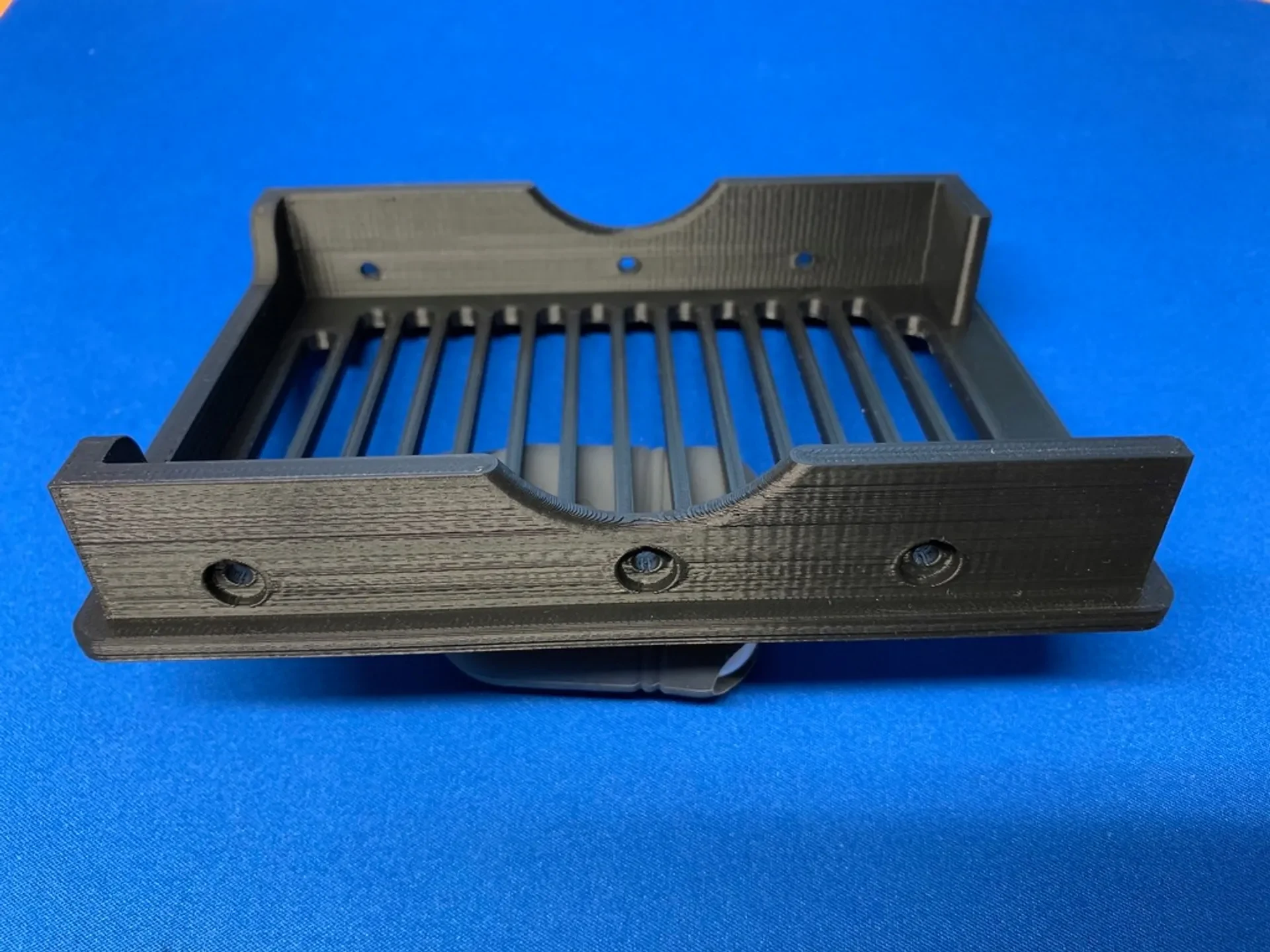

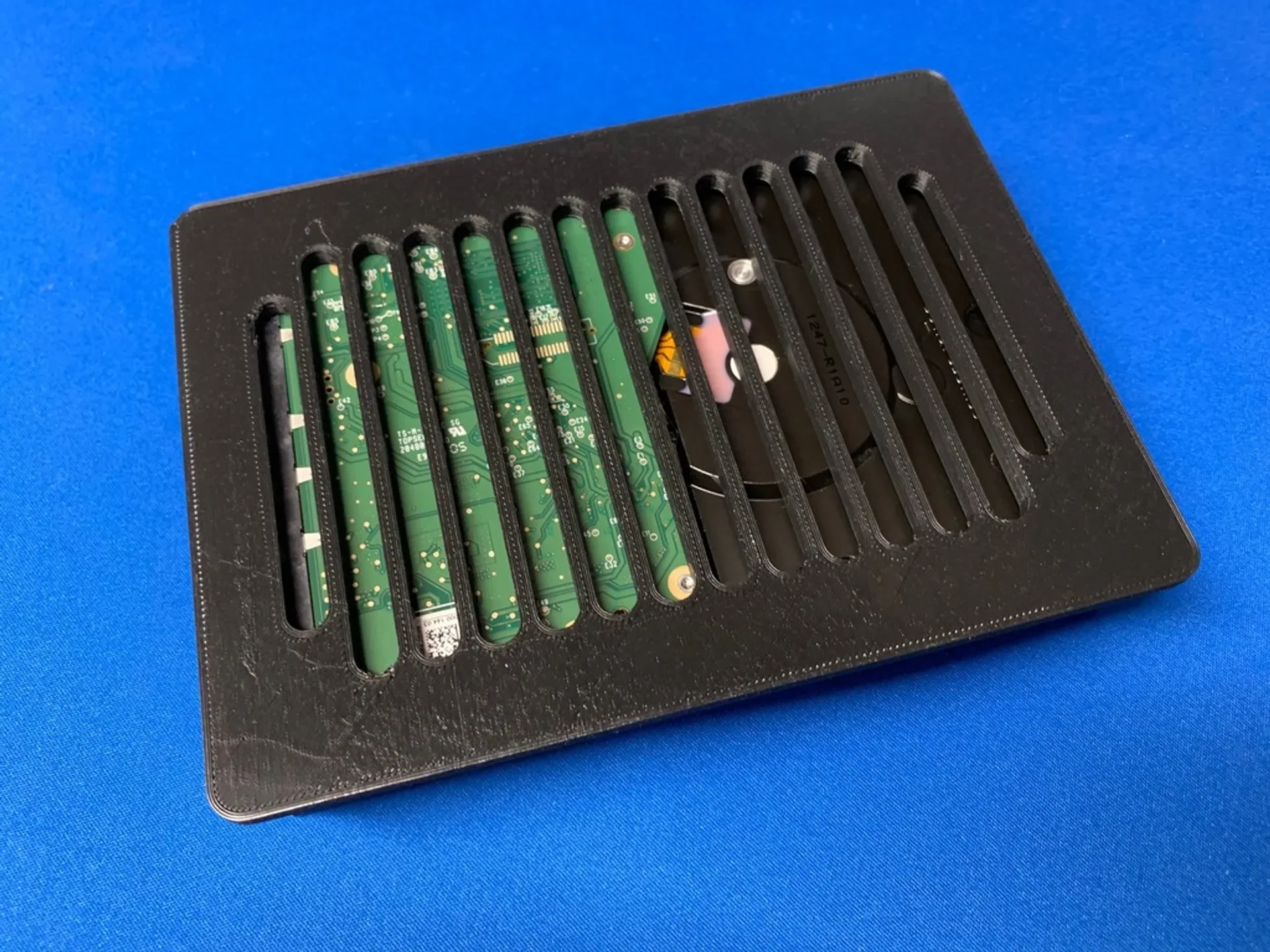

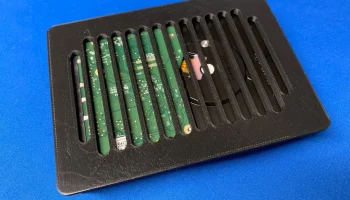

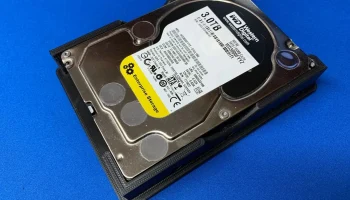

Это ремикс оригинального дизайна Organicap, но я добавил вентиляционные отверстия снизу и на крышке, чтобы обеспечить лучшее охлаждение. В этом корпусе можно разместить 3,5-дюймовый жесткий диск SATA или IDE или 2,5-дюймовый жесткий диск с адаптером, закрепленный боковыми винтами. Корпус можно использовать как с крышкой, так и без нее.

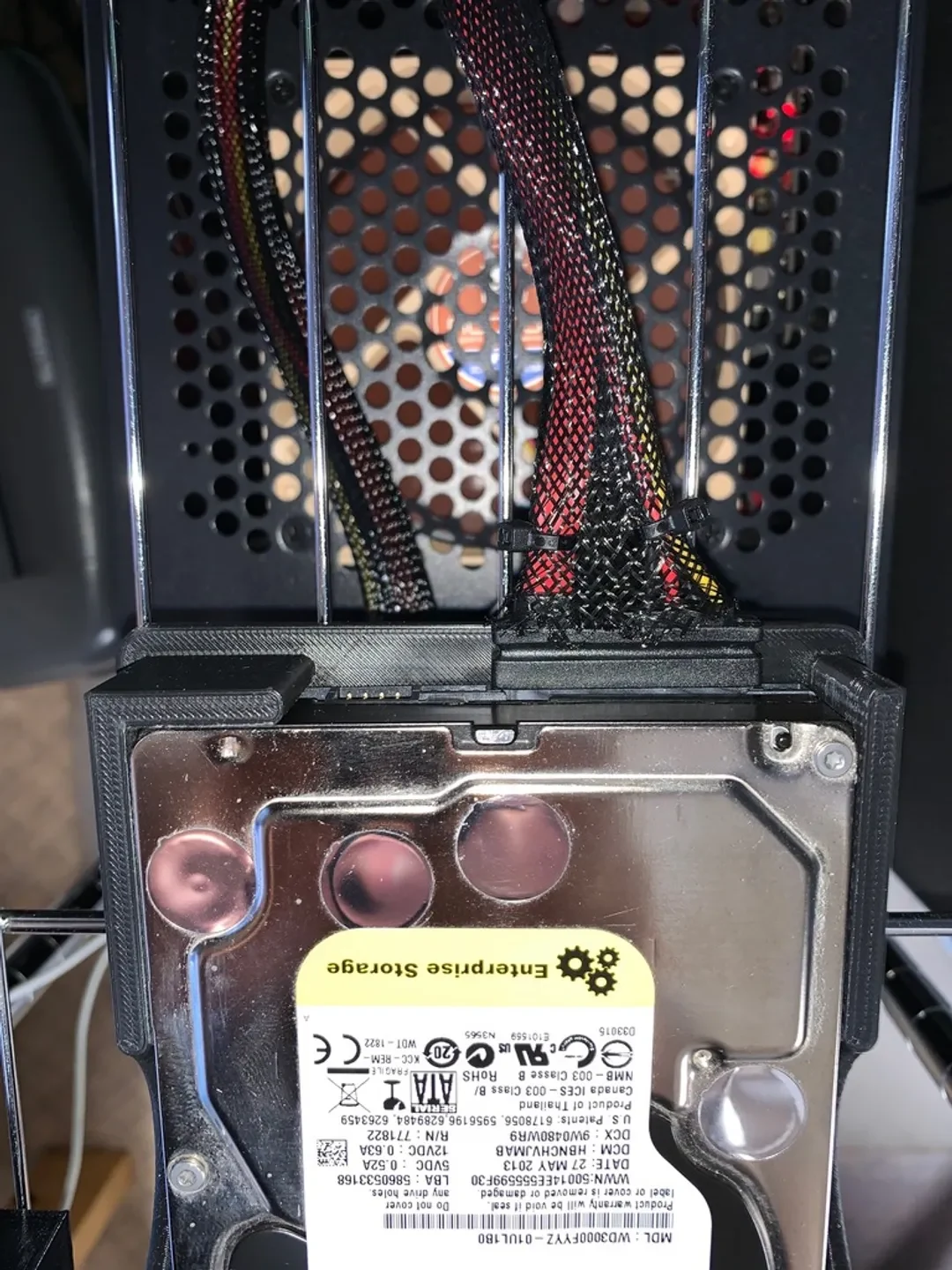

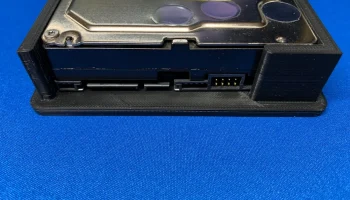

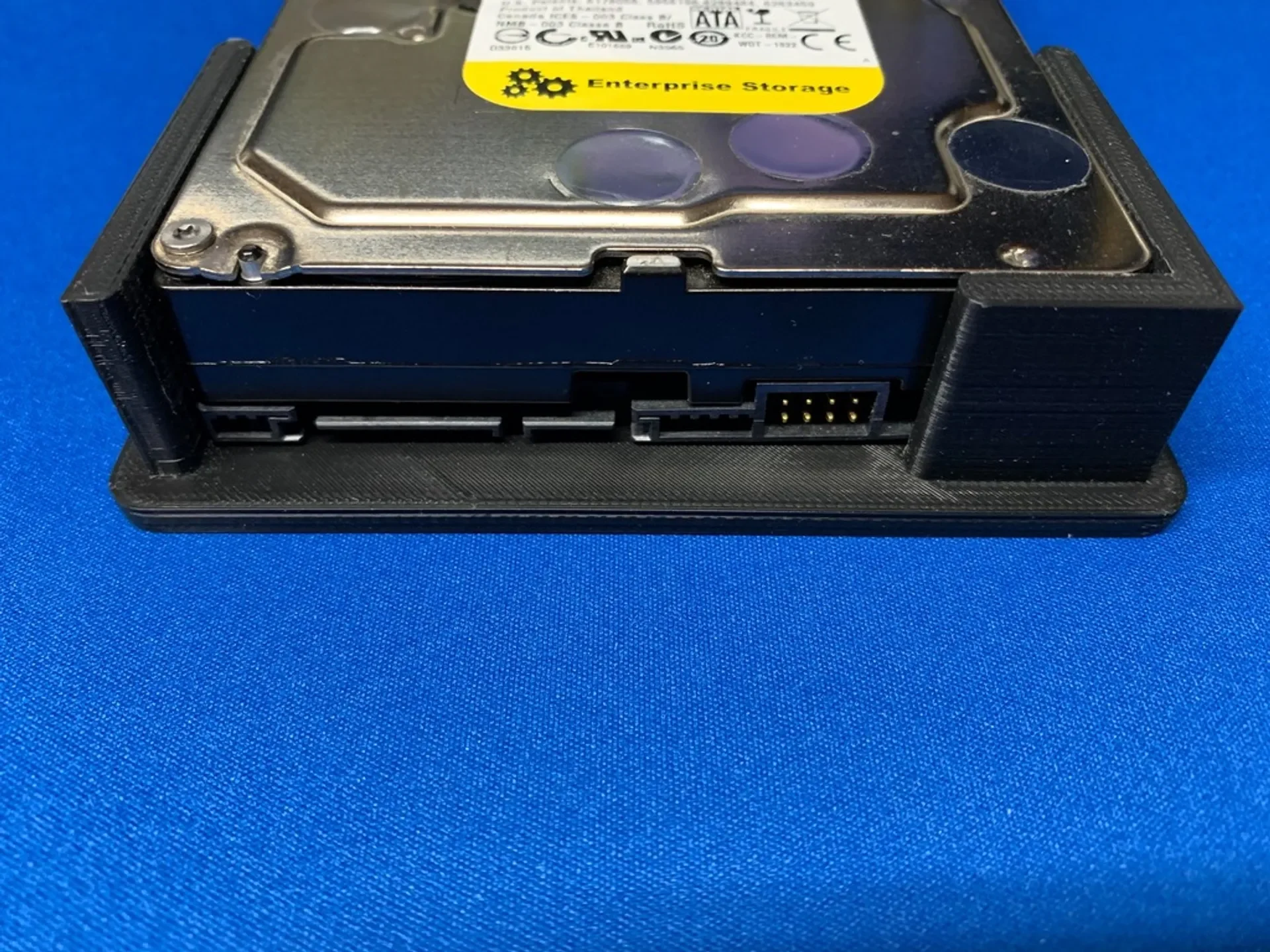

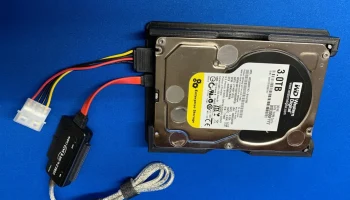

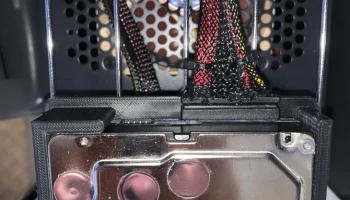

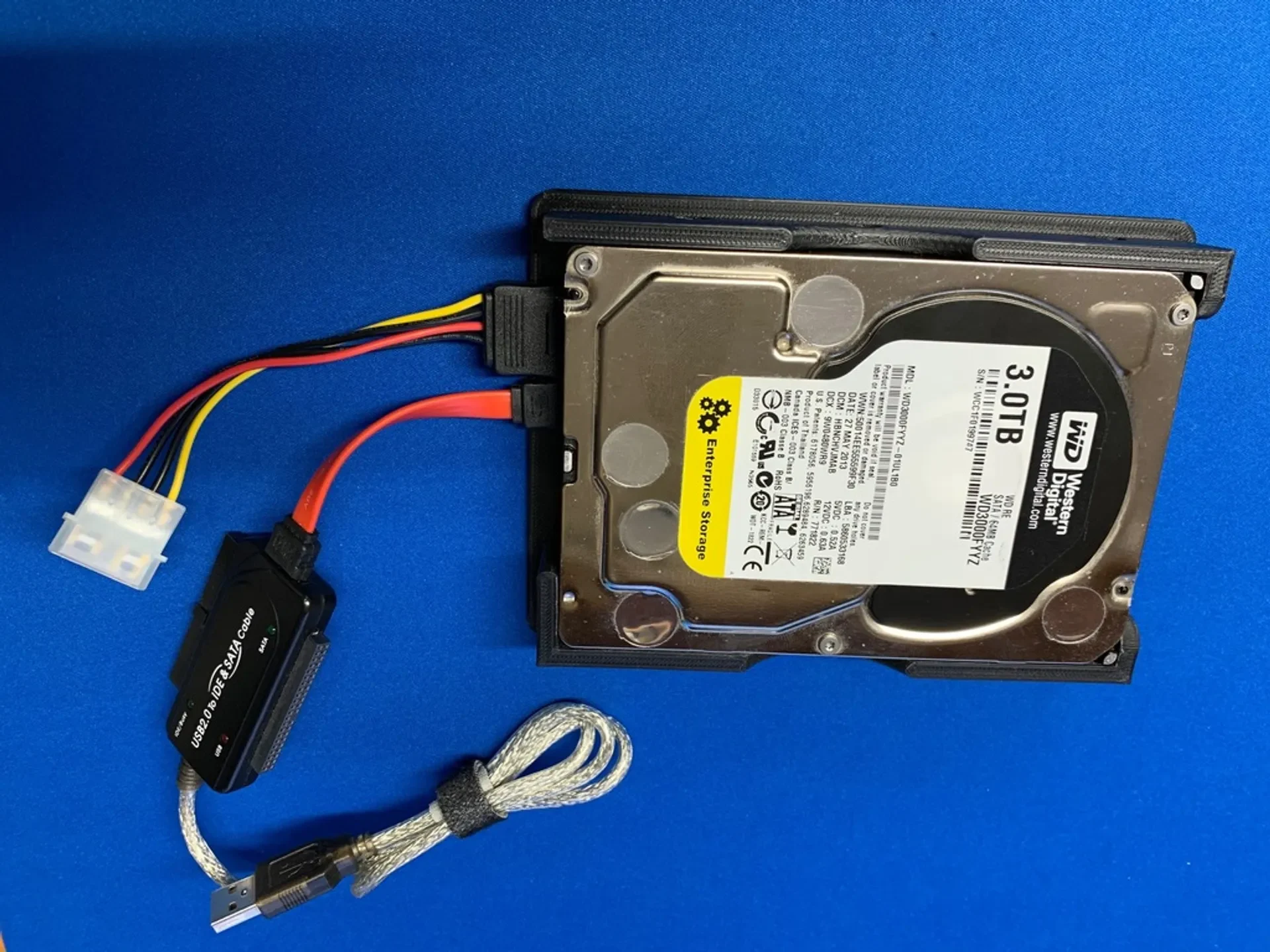

Сзади имеется вырез для размещения различных соединений или адаптеров. Вы можете ис��ользовать либо стандартные кабели «временное соединение для клонирования диска, но надежно защитить диск от перемещения или короткого замыкания», либо адаптеры SATA или IDE-USB.

Оригинальный дизайн можно найти здесь: https://www.thingiverse.com/thing:3020181.

Обновление от 27 апреля 2020 г. в 16:52 по восточному стандартному времени: после печати я обнаружил, что нижняя часть, куда входит жесткий диск, слишком тугая, поэтому я срезал 0,5 мм по бокам и 1 мм спереди и сзади, чтобы диск имел небольшой люфт. Это позволит значительно упростить установку и извлечение жесткого диска, а также позволит лучше совместить крепежные винты. Этот файл STL называется HDD Vented external Enclosure Bottom — 05x1mm v1. Если вы по-прежнему предпочитаете более плотное соответствие, файл STL называется HDD Vented external Enclosure Bottom v1.

30 апреля 2020 г., 17:45 по восточному стандартному времени. Обновление: я выпустил еще одну версию корпуса, задняя часть которой открыта для размещения некоторых адаптеров. Файлы STL называются Нижняя часть внешнего вентилируемого корпуса жесткого диска — открытая задняя часть v1 и Крышка внешнего вентилируемого внешнего корпуса жесткого диска — открытая задняя часть v1.

Совет по печати: Никакие опоры не требуются. Убедитесь в своем слайсере, что у вас правильная ориентация. Дно с нижней частью на кровати, а верхняя часть крышки находится на кровати.

Примечание для создателей контента (YouTube, Patreon, преподавателей и т. д.). Да, я преуменьшаю, что «технически» вам платят за создание контента, и спасибо за создание этого контента. Итак, чтобы расширить знания каждого, у вас есть разрешение использовать этот дизайн в своем контенте при условии, что вы: Заявите, что он не ваш, и признаете, кто его разработал. Предоставьте ссылку, откуда вы ее взяли, чтобы другие тоже могли ее скачать и насладиться ею.

Кстати, если вам нравится мой дизайн, не забудьте нажать кнопку «Мне нравится» и выразить свою признательность.

Спасибо и наслаждайтесь!

Настройки печати

Бренд принтера:

ТЕВО

Принтер:

Торнадо

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.20

Заполнение:

20% или лучше

Нить: ваш выбор PLA / PLA+ ваш выбор

Примечания:

Я напечатал его на стеклянном макете, используя скрепки, чтобы удерживать керамическ��ю стеклянную подставку, которая есть в Tevo Tornado, и нанес клей-карандаш на стеклянный макет, чтобы отпечаток мог приклеиться. При использовании черной нити Sunlu PLA+ начальная температура стола составляла 70°C, температура сопла 215, охлаждающий вентилятор не использовался, печать на первом слое была медленной (у меня было 25). На втором слое для завершения снизьте температуру стола до 60°C, температуру сопла 215, включите вентилятор на максимальную мощность и увеличьте скорость печати до нормальной. Примечание. Я использовал юбку для заливки сопла, но это ваш выбор.
