Корзина для 2,5-дюймового твердотельного накопителя или ж...

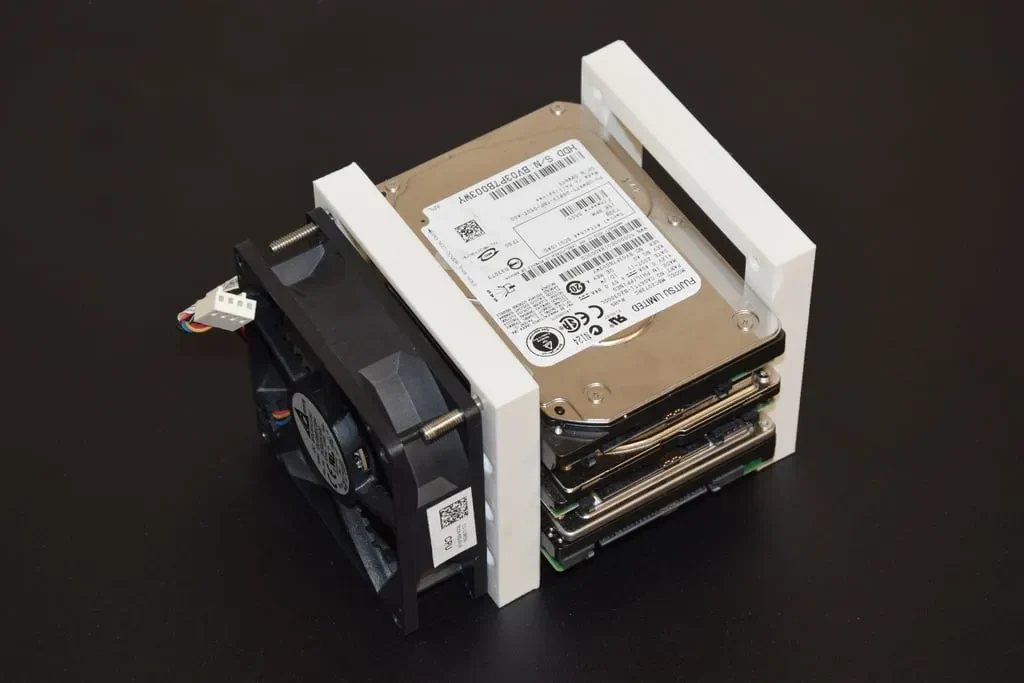

Это то, что я разработал с нуля для использования в корпусе Sliger CX2177a, который я использовал для сборки сервера. Это позволит вам установить комплект из трех 2,5-дюймовых дисков толщиной до 15 мм, прикрепленных к передним вентиляторам корпуса. Если вы используете материнскую плату ATX, в этом случае достаточно места для вентиляторов с обеих сторон корпуса. Он должен нормально работать с другими моделями Sliger 2U в зависимости от установленного вами оборудования. Если вы использовали корпус Sliger 2U меньшей глубины, вам, я полагаю, потребуется использовать более компактную материнскую плату для их запуска. Это также будет работать в других системах, но добавленные 2,5 мм сверху и снизу могут вызвать проблемы с зазором.

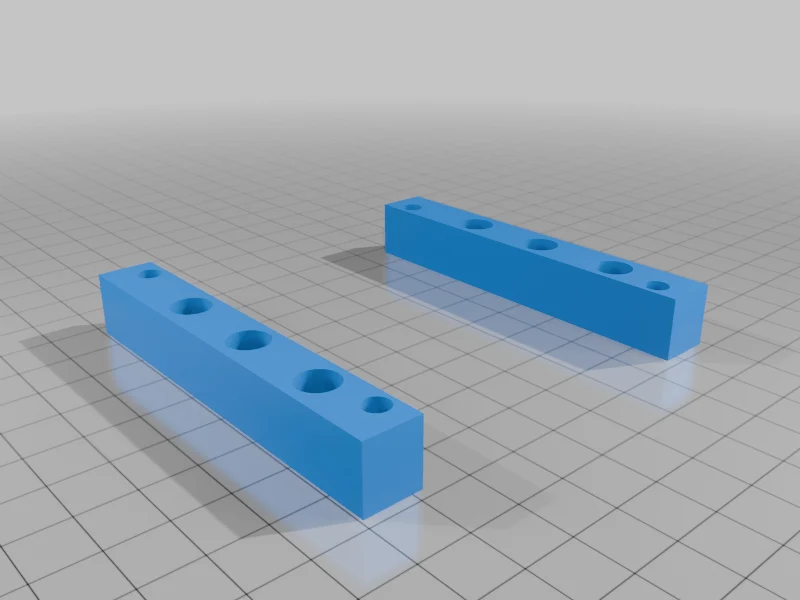

При использовании 15-миллиметровых накопителей они довольно сильно ограничивают воздушный поток, поскольку блокируют более половины пути воздушного потока. Я обнаружил, что вентиляторы Arctic P8 Max хорошо справляются со своей задачей на средних оборотах. С моими 2,5-дюймовыми твердотельными накопителями SAS под нагрузкой я наблюдал температуру 33-37 ° C при температуре окружающей среды 23 ° C. Я не пробовал диски U.2, но если они перегреваются, вам могут потребоваться более мощные вентиляторы. В итоге я использовал клетку с одной стороны и решетку с другой, чтобы обеспечить циркуляцию воздуха. Решетки позволяют вентилятору перемещать больше воздуха для периферийных устройств за пределы клетки. Вы можете использовать стержни с обеих сторон, но это б��дет немного нестабильно. Кроме того, вы не будете пропускать через приводы столько воздуха.

Примечания по установке клетки:

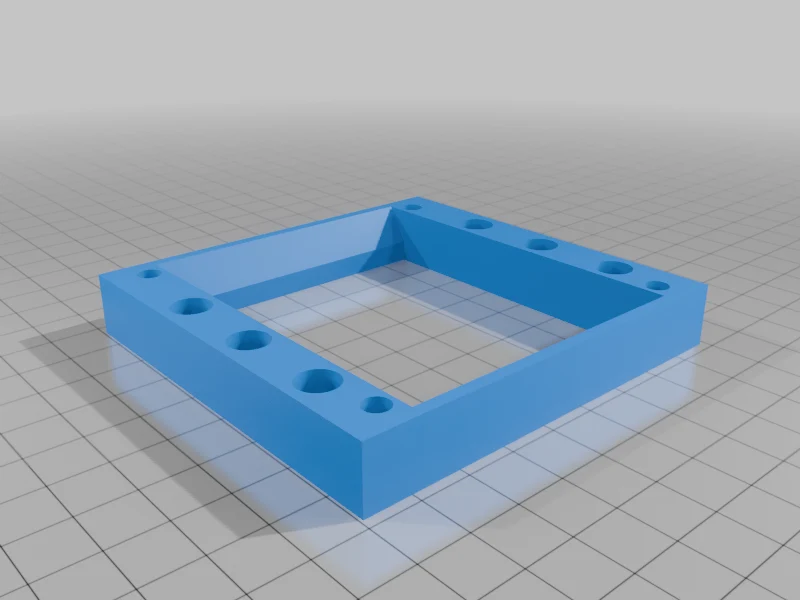

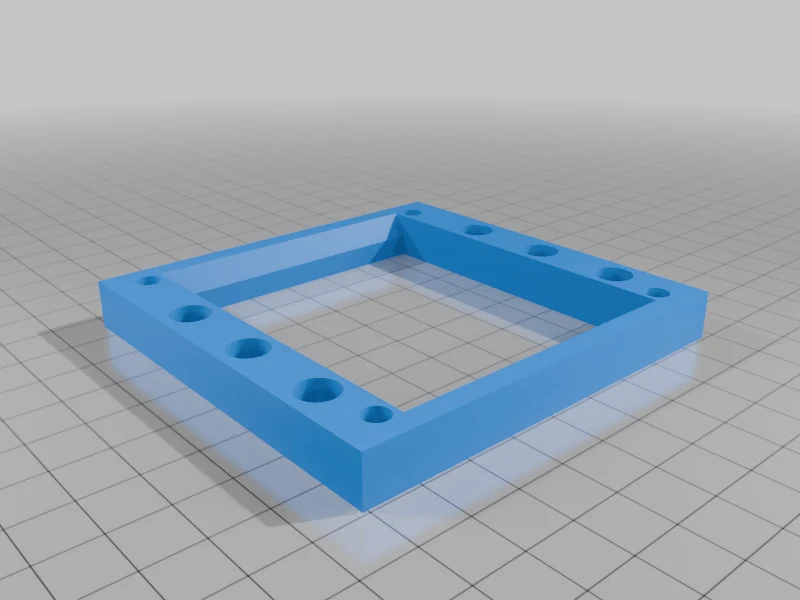

Высота этой клетки включает дополнительные 2,5 мм над и под вентилятором из-за расположения вентиляторов в корпусе. По сути, позволяет клетке опираться на корпус и снимать нагрузку с вентилятора из-за веса накопителей. У ни�� есть верхнее и нижнее положение, но они не привязаны к какой-либо стороне. Нижняя часть корпуса — это та часть, где отверстия для крепежных винтов вентилятора расположены ближе к отверстиям для винтов привода. Для установки дисководов используйте обычный винт с мелкой резьбой, подобный тем, которые используются для приводов компакт-дисков. Между приводом и верхней частью головки винта имеется пластик толщиной 3 мм.

В зависимости от того, как вы хотите прикрепить вентилятор к клетке, длина крепежного винта будет разной. Я разработал это на основе винтов M4. Так как вентилятор блокирует винты приводов, то есть порядок установки вентиляторов. После того, как вы соберете первую сторону, вам обычно захочется прикрепить вентилятор. Если вы прикрепите вентилятор к корпусу с помощью обычных винтов для крупных вентиляторов, вам понадобится винт M4 диаметром 20 мм, чтобы прикрепить первый вентилятор непосре��ственно к клетке. Чтобы прикрепить вентилятор и клетку непосредственно к корпусу, потребуются винты диаметром 45 мм. Если вы хотите прикрепить второй вентилятор к другой стороне каркаса, лучше всего для этого подойдут 45-миллиметровые винты.

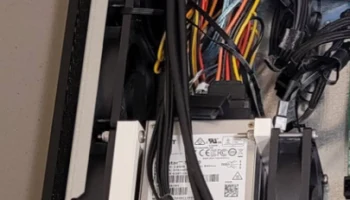

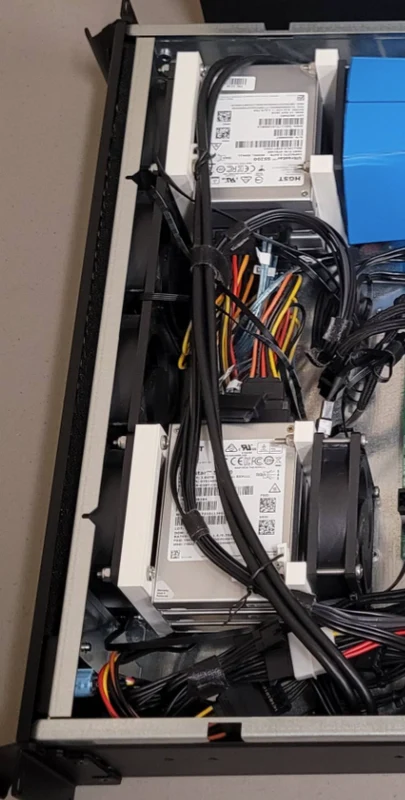

Я бы порекомендовал либо прямой, либо специальный кабель питания. Когда дело доходит до передачи данных, необходимы тонкие кабели SATA или SAS, если вы планируете использова��ь более одного отсека, как я сделал в Sliger CX2177a.

Видео инструкция по установке: https://youtu.be/R8Me8CIOmrk

Рассказываю о своем процессе, который я прошел, если вам интересно: https://youtu.be/5C22zvqOqaU

Ссылка на eBay, где я продаю эту версию толщиной 13 мм: https://www.ebay.com/itm/226837637108

Размеры: ширина 88 мм, высота 85 мм, толщина 10 или 13 мм (зависит от выбранного вами STL)

Необходимые дополнительные предметы: винты M4 диаметром 20 или 45 мм (зависит от вашего монтажа и схемы вентилятора). Нейроновая гайка M4 (рекомендую использовать какую-нибудь контргайку из-за возможных проблем с вибрацией со временем). Винты SSD с мелкой резьбой. Вентиляторы 80 мм.
