Корпуса Raspberry Pi 3/4 - низкопрофильный ICE Tower

Редактировать 08.06.2022

Обновлен, чтобы включить корпус и левую сторону для Pi3 (вероятно, также 2B, но у меня нет под рукой, чтобы проверить). Просто распечатайте детали Pi3, а также stl «Tower Right».

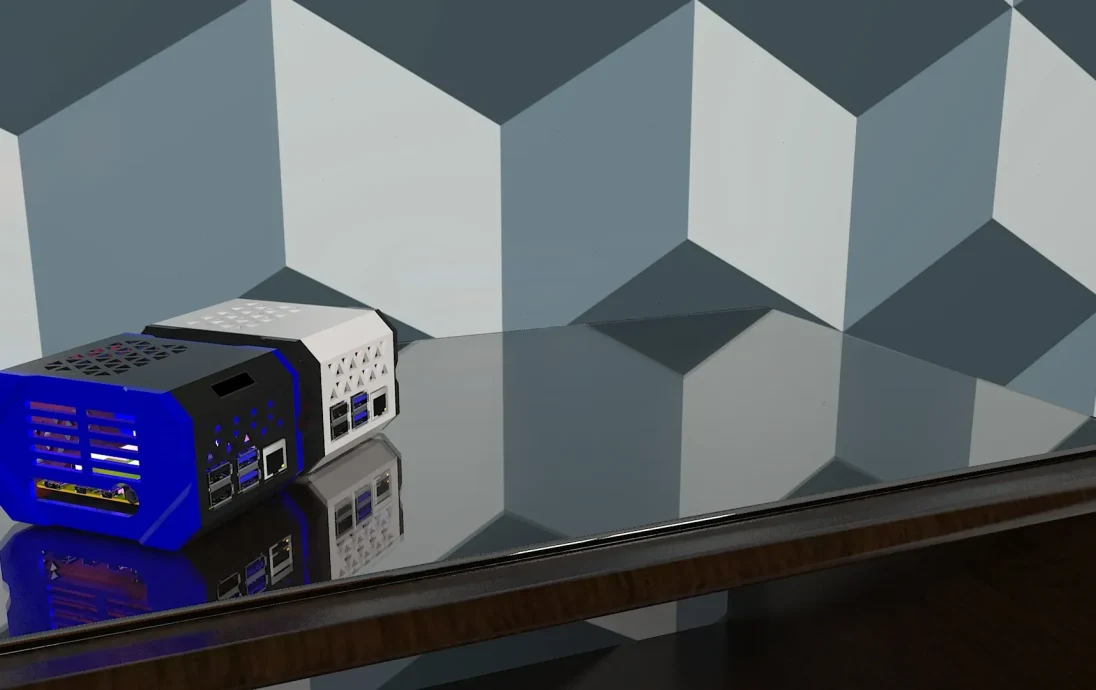

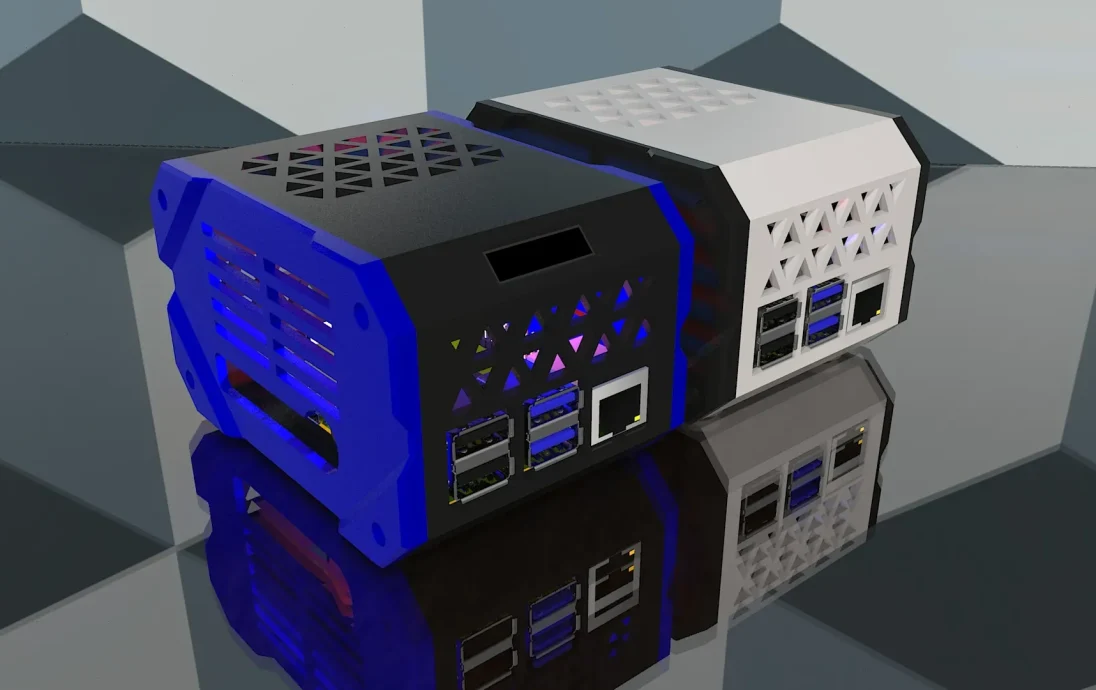

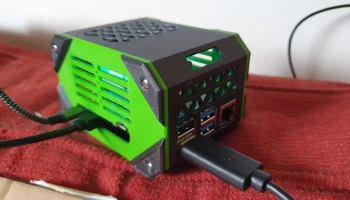

Я также обновил все файлы 3MF для Pi4 и Pi3 с OLED-дисплеем или без него, включая нарисованные опоры. Теперь для обеих версий есть два варианта файлов 3MF боковых панелей: один в одном цвете, другой имеет изменение цвета в точке начала углов (см. фотографии).

Оригинал:

Я искал корпус для своего Pi4 с низкопрофильным кулером ICE Tower. Большинство из них, похоже, подходят для более крупного кулера ICE Tower. Он основан на дизайне, который я видел (сейчас не могу его найти, поэтому прошу прощения за отсутствие ссылки!), но был создан с нуля. Я хотел уменьшить количество опор, необходимых для печати, нужна только опора вокруг слота для SD-карты.

Разработан с множеством вентиляционных отверстий вокруг, чтобы обеспечить достаточно воздуха для охлаждения Pi (надеюсь, GamersNexus одобрит LOL)

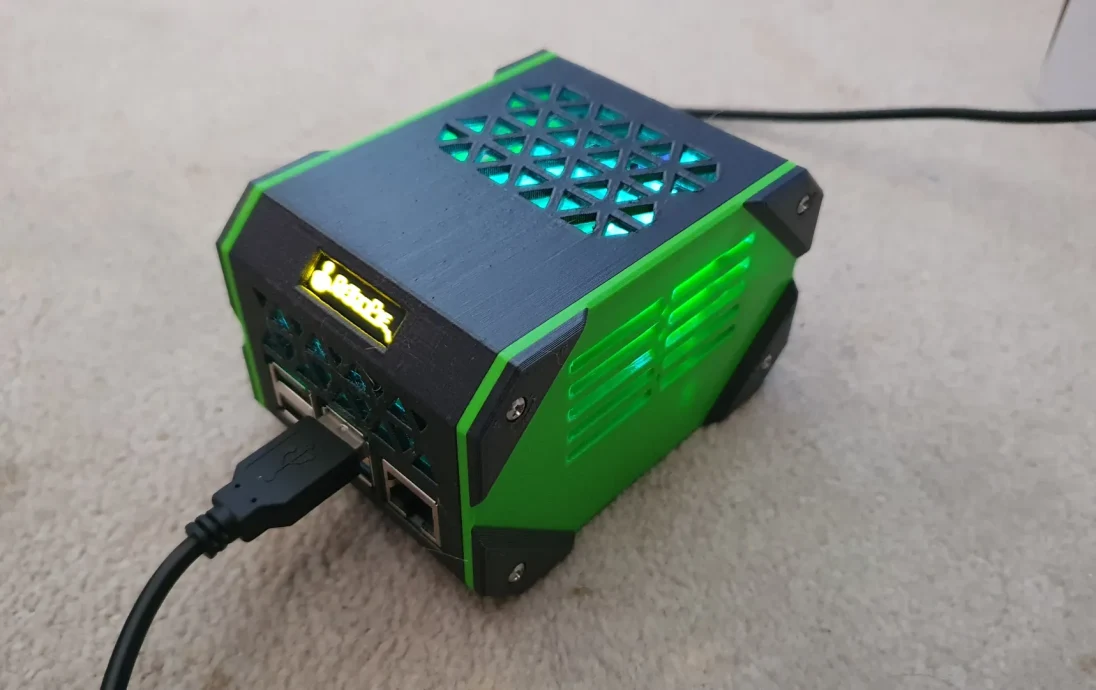

На основном корпусе есть две версии: одна простая, а другая для небольшого OLED-экрана 128x32, если вам нужна информация о статусе Pi и т. д.

Необходимы витамины
Низкопрофильный охладитель ICE Tower (и комплект для ус��ановки)
4no m2,5 (L8mm) F/F латунные стойки
4 винта m2,5 (L5 мм)
8no D3мм L8мм саморезы для пластика*
Опционально: OLED-дисплей 128x32.
Здание
Если вы используете OLED-дисплей, подключите его и приклейте к передней части корпуса — я просто нанес горячий клей по бокам.

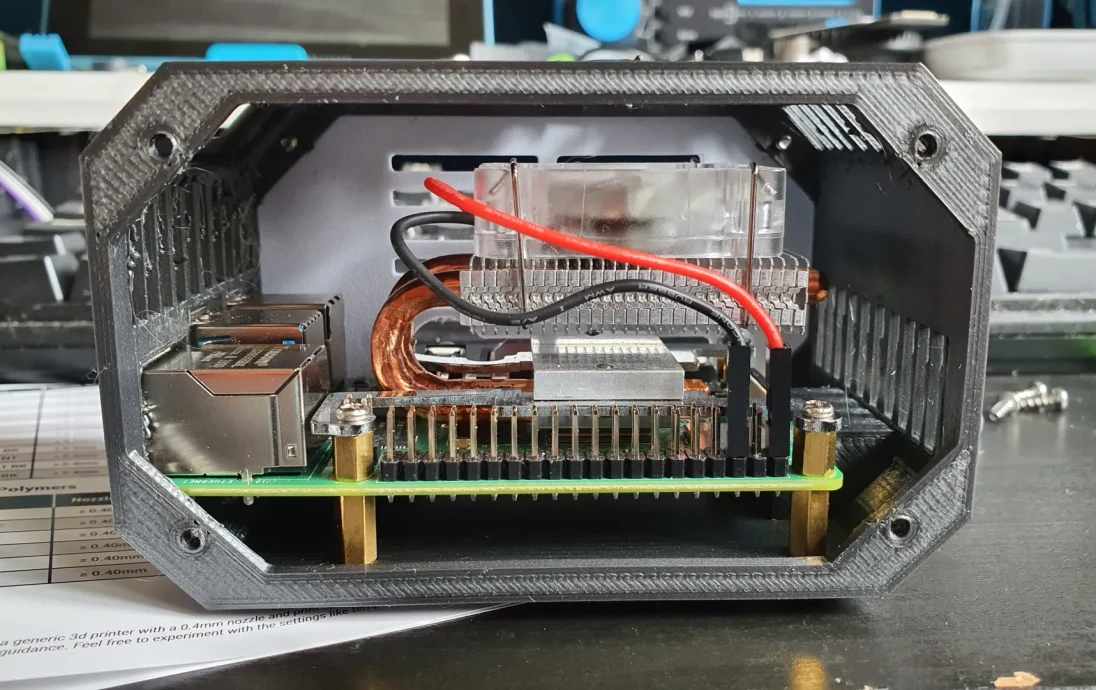

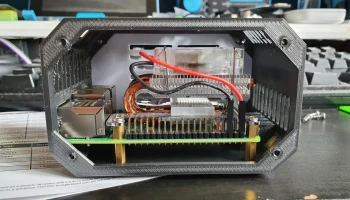

Вставьте стойки ICE Tower M/F в отверстия на Pi и прикрепите к стойкам F/F на другой стороне.
Закрепите кулер на стойках (не забудьте снять защитные крышки с термопрокладок, потому что я, конечно, это сделал, и мне не нужно было все это разбирать, чтобы понять, почему мой Pi плохо охлаждается. Нет, этого не произошло, никто не может этого доказать...)
Если вы используете OLED-дисплей, подключите провода к Pi сейчас. Это можно сделать после, но немного проще, прежде чем вставлять Pi.
Вставьте Pi в корпус (может потребоваться небольшое покачивание, чтобы обойти кожух SD-карты) и закрепите винтами m2,5 через основание корпуса и в стойках F/F.
Прикрепите боковые стороны пластиковыми винтами 3 мм*, по 4 на каждую сторону.

* Они по-прежнему металлические, но предназначены для использования с пластиком, а не с винтами из пластика :D
