Вычислительный модуль Raspberry Pi 5 Плата ввода-вывода М...

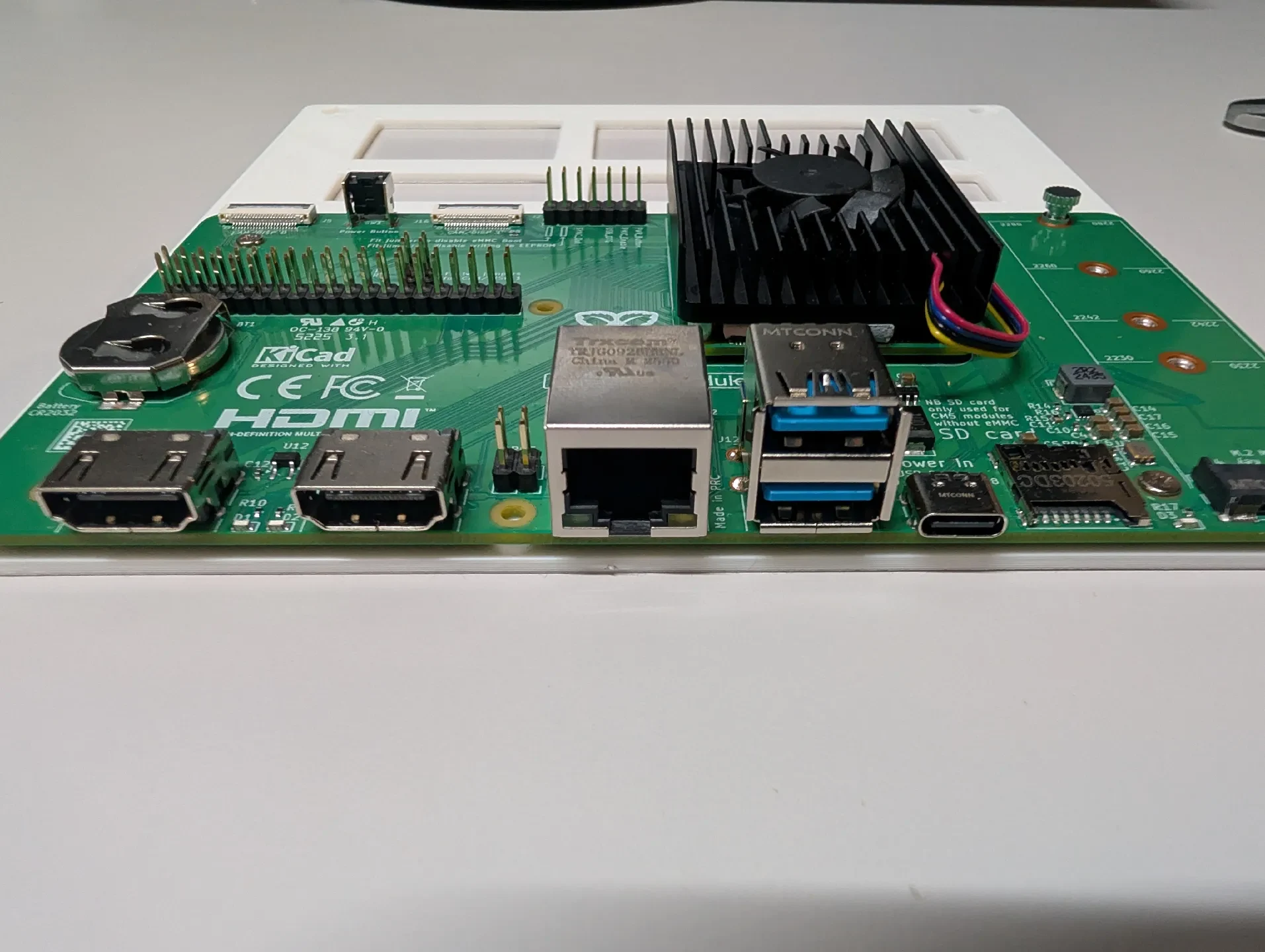

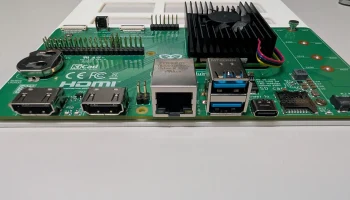

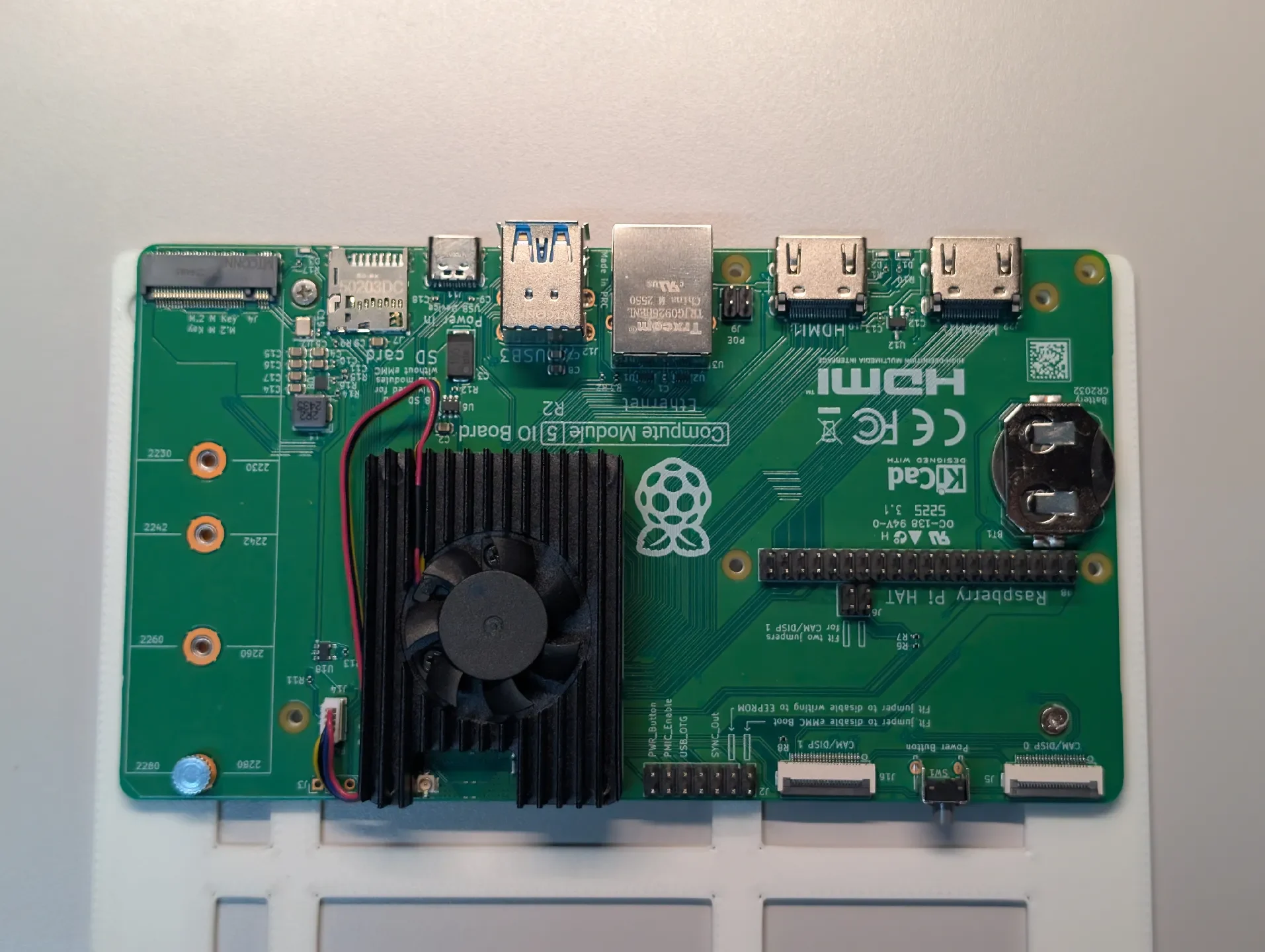

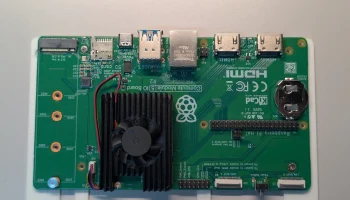

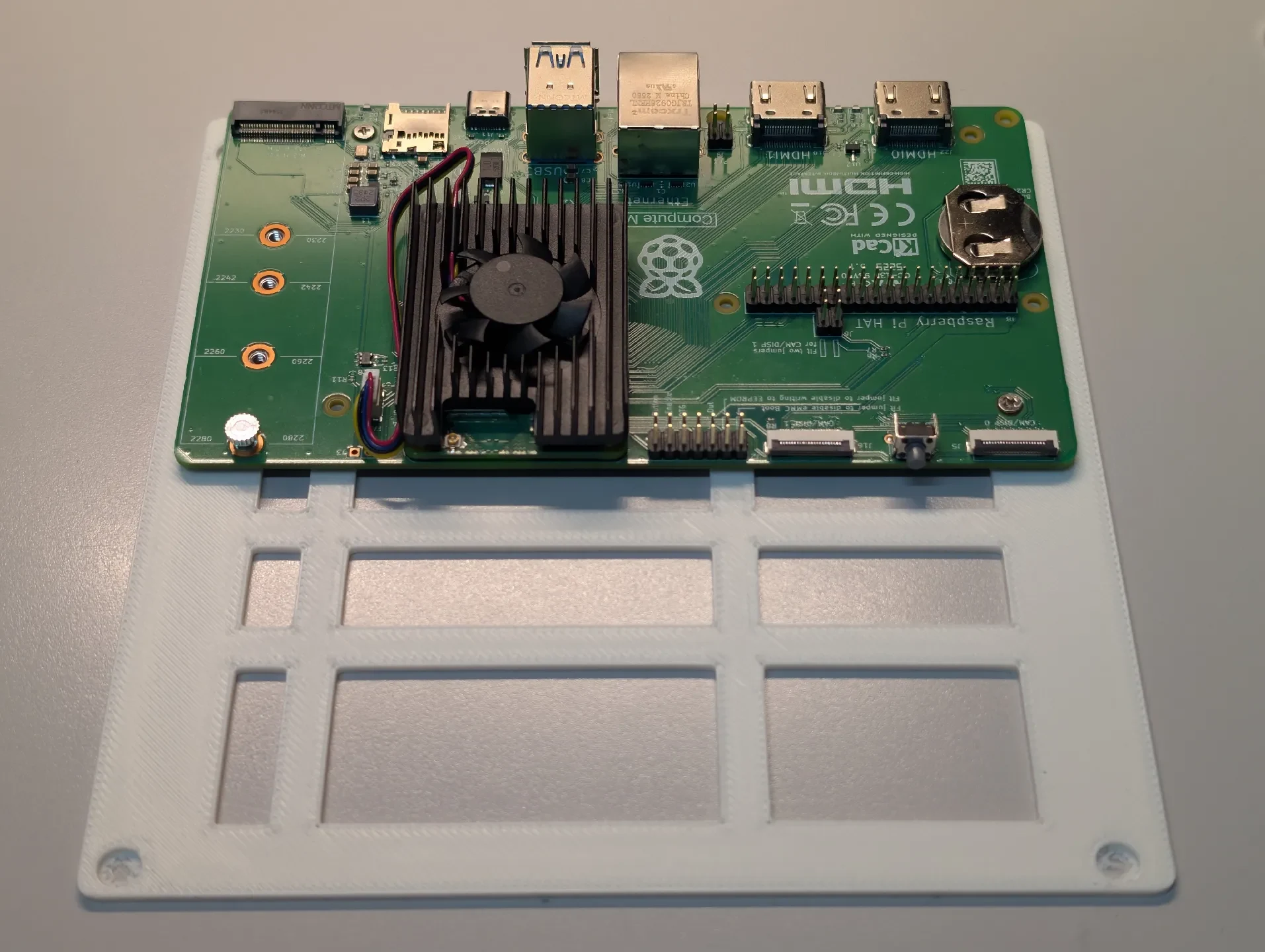

Эта переходная пластина позволяет установить официальную плату ввода-вывода вычислительного модуля Raspberry Pi 5 (CM5IO) внутри стандартного корпуса Mini-ITX.
Особенности:
Стандартный форм-фактор Mini-ITX (170×170 мм)
Совместимость с монтажными отверстиями Mini-ITX.
Монтажные отверстия для платы ввода-вывода CM5 (M2,5)

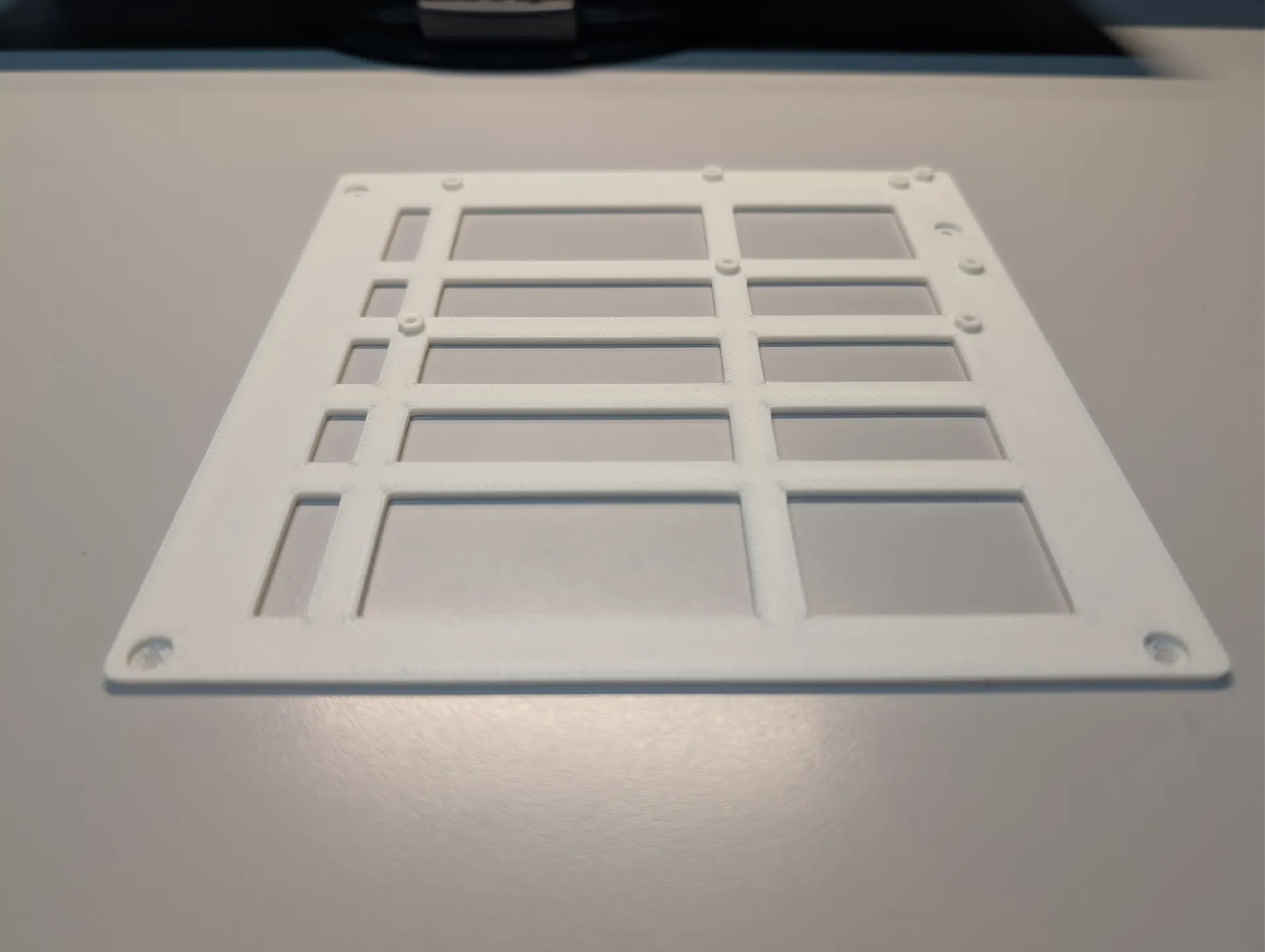

Легкая решетчатая конструкция для повышения жесткости и снижения веса.

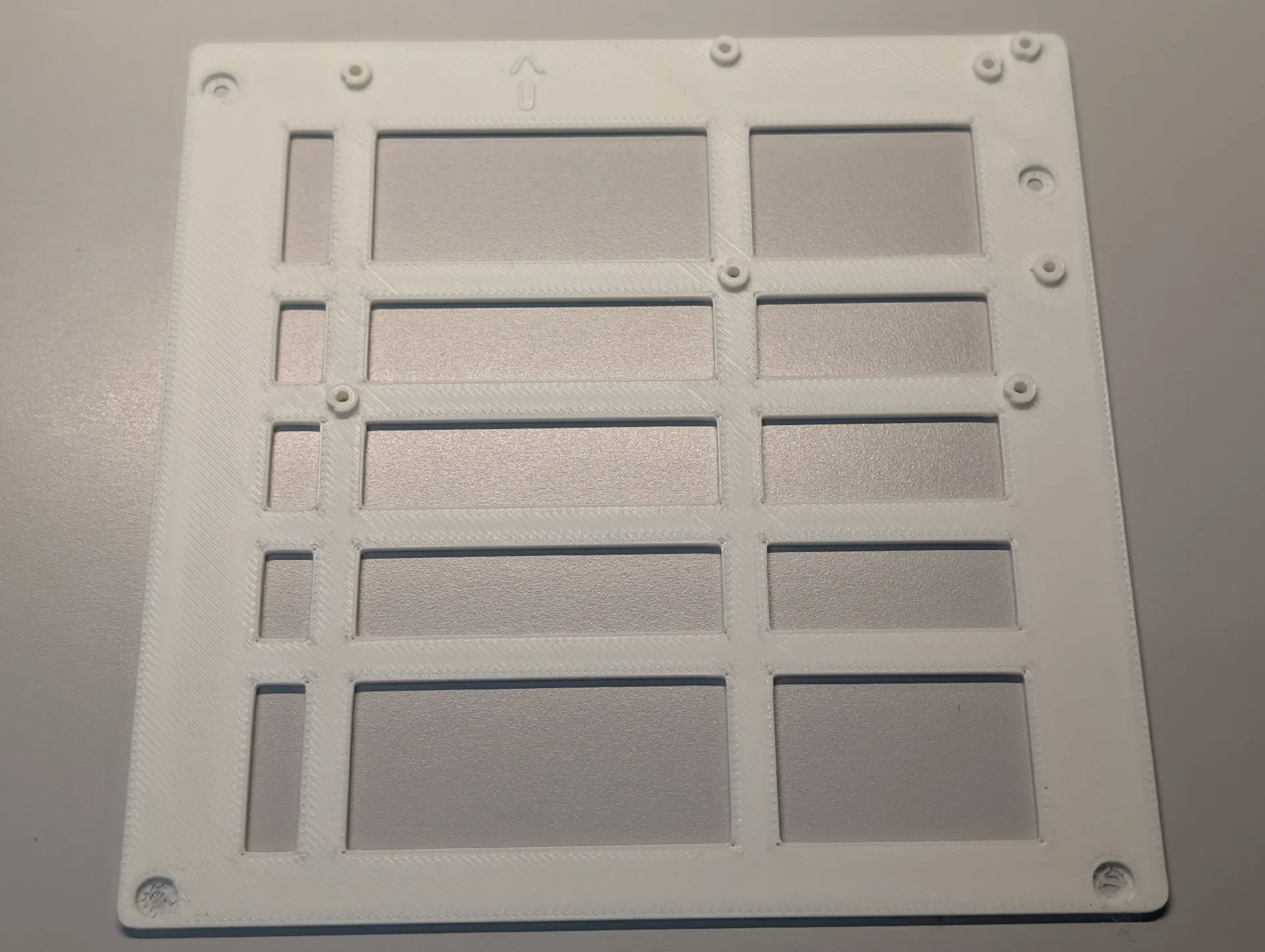

Четко обозначена область экрана ввода/вывода (знак со светлой стрелкой)
Требуемое оборудование:
4 винта M3 для стоек Mini-ITX
4 винта M2,5 для монтажа платы ввода-вывода CM5
Примечания:
Разработан в OpenSCAD с параметрическими размерами.
Прототип, напечатанный из PLA+, с соплом 0,6 мм.
Окончательная версия рекомендована из PETG для большей долговечности.
Настройки печати: высота слоя 0,3 мм, 3 настенных петли, заполнение 15 %, 3 верхних/нижних слоя.
Отказ от ответственности: это моя первая 3D-модель, и я не профессиональный 3D-дизайнер. Эта работа находится в стадии разработки и может потребовать корректировок для соответствия другому конкретному оборудованию (скоро). Всегда проверяйте положение отверстий перед печатью. Обратная связь и улучшения приветствуются!
