Коробка Raspberry Pi 4B с сенсорным дисплеем Raspberry 7 дюймов

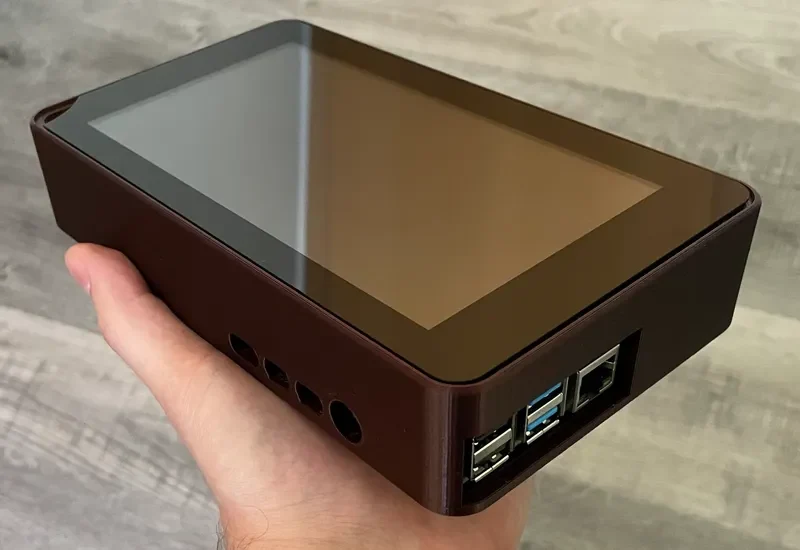

Создайте мини-ПК из Raspberry pi 4 и официального 7-дюймового сенсорного дисплея Raspberry. Внутри коробки достаточно места, чтобы поместиться даже аккумулятор для портативной версии. Для охлаждения я бы посоветовал что-то вроде этого или любой другой радиатор, который вписывается в пространство шириной 18 мм (измеряется от малиновой нижней стороны печатной платы до верхней части радиатора).

Проект предназначен для использования в качестве небольшого и портативного ПК для записи радиолюбительских соединений с использованием приложения с открытым исходным кодом, которое я также разрабатываю здесь. Это приложение на основе пользовательского интерфейса терминала, поэтому оно практически не потребляет энергии. Если все пойдет хорошо, я загружу пошаговое руководство о том, как превратить Raspberry в компьютер, загружающий только терминал, в это (или любое другое) приложение при запуске.

Другие варианты использования, которые приходят на ум, — это, например, цифровое радио с интерфейсом сенсорного экрана или любой другой проект. Варианты безграничны :)

Дополнительная крышка

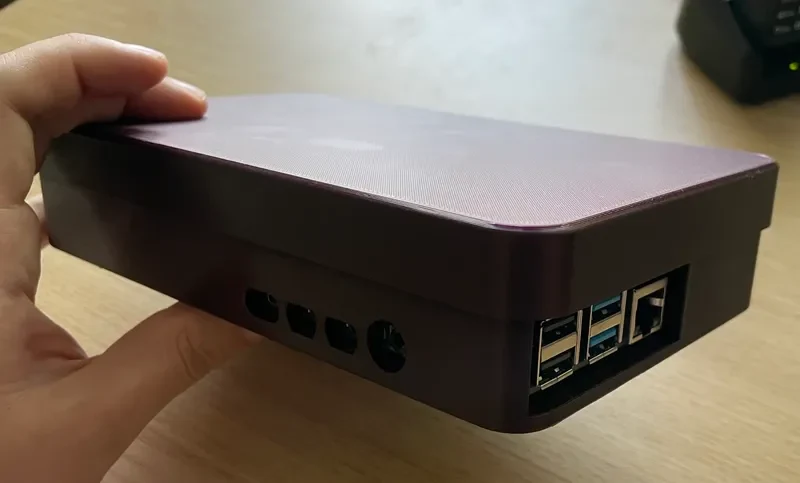

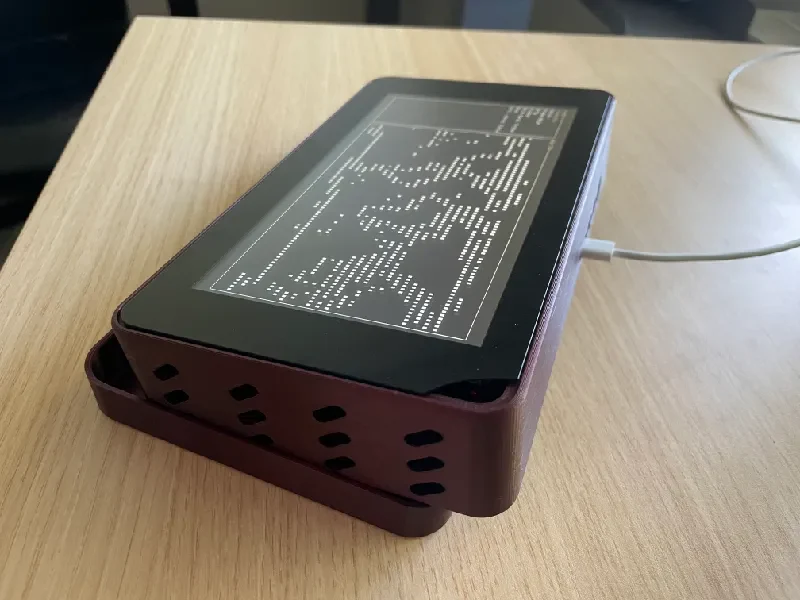

Крышка дисплея, которая служит небольшой подставкой, когда устройство помещается внутрь. Крышка удерживается ровно настолько, чтобы не упасть, но если вам нужно более прочное «соединение», я бы посоветовал прикрепить ее резиновой лентой. Я считаю, что благодаря этому его можно бросить в сумку и не беспокоиться о каких-либо повреждениях.

Печать

Я напечатал его сопла 0,4 мм и высотой слоя 0,2 мм на принтере Prusa MK4.
Для опор я использовал профиль SPEED толщиной 0,20 мм с небольшими изменениями.
Мой файл печати 3mf является частью этой загрузки.

Монтаж
Дисплей

Вам понадобятся 3 винта M3x12 мм и как минимум по 1 шайбе каждый, а возможно и больше. Зависит от вашего конкретного дисплея. Убедитесь, что у вас достаточно винтов, и не затягивайте их слишком сильно, так как вы можете легко повредить дисплей. Если винты войдут слишком глубоко, они сломаются!

Вы также можете прикрутить электронную плату дисплея к дисплею с помощью винтов M3 вместо прилагаемых металлических подставок, поскольку Raspberry к ним не крепится, и это будет только з��нимать место.

Малиновый пи 4Б

Имеется 4 винта по 2,5 м и достаточно места для длинных. Я использовал те, которые идут в комплекте с кулером, и вы можете настроить их под свои нужды в пошаговом файле. Длина зависит от того, что вы положили поверх числа Пи. Наверное, чушь, места хватит и на более длинные. На самом деле это зависит от вас.

Соединяя их

Короткий гибкий кабель по умолчанию с двумя проводами для питания, который идет в комплекте с дисплеем, — это все, что вам действительно нужно. Внутри петля немного тугая, поэтому будьте осторожны, но проблем не возникнет. Если вы хотите быть абсолютно уверенным, вы можете купить гибкий кабель немного длиннее, но это не обязательно.

Примечания

Крепление дисплея основано на официальном техническом чертеже дисплея, поскольку тот, который я изначально нашел в Интернете, имел неправильные размеры, что привело к неудачной печати :-/

Обратите внимание, что в соответствии с исходным документом размеры имеют допуск 0,2 мм, поэтому возможно, что не все размеры будут соответствовать точно. Это предусмотрено в модели, поэтому должно оставаться место даже для центрирования дисплея на коробке, но ваш пробег может насторожить.

Внутри коробки также достаточно места для любого дополнительного оборудования, которое вы, возможно, захотите подключить к GPIO, например, для батарейного отсека.

Не стесняйтесь проверить это и позволить другим увидеть ваши творения.

TODO (будущие версии)
Одна из идей — сделать коробку открывающейся как небольшой блокнот.
Улучшение: в настоящее время требуется наклонная поверхность, на которую можно положить поверх, так как в настоящее время дисплей без нее лежит ровно и имеет плохие цвета из-за угла обзора.
Добавьте держатель цепи зарядного устройства с отверстием для порта зарядки, чтобы все можно было легко питать от батареи.
