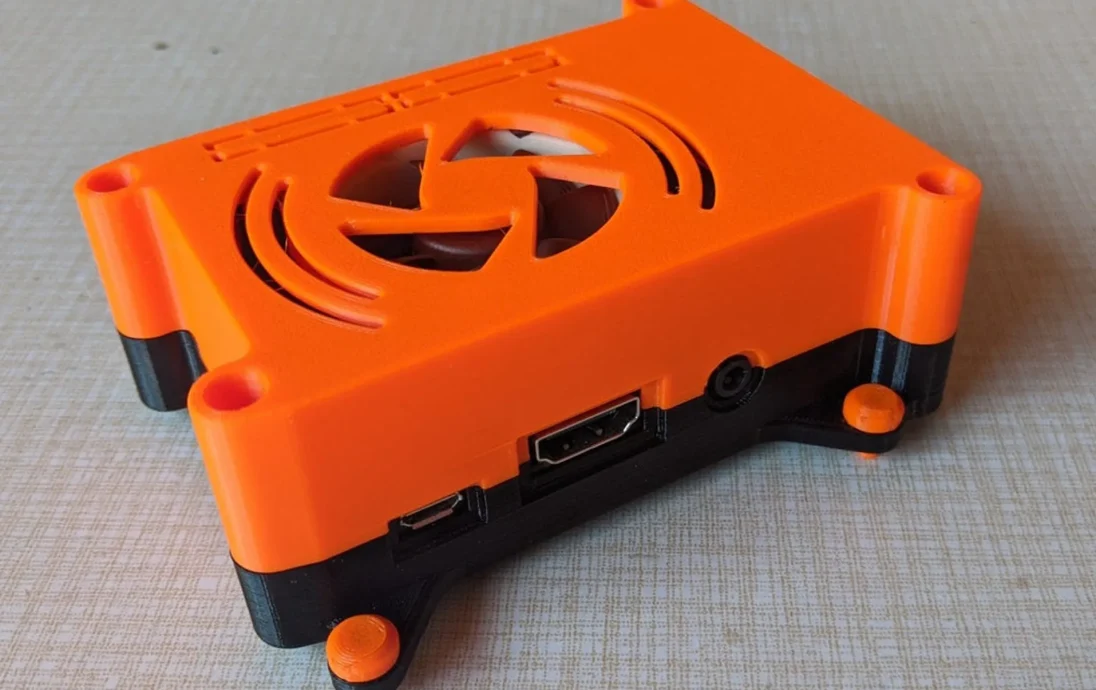

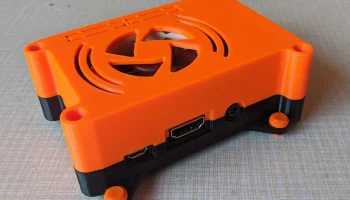

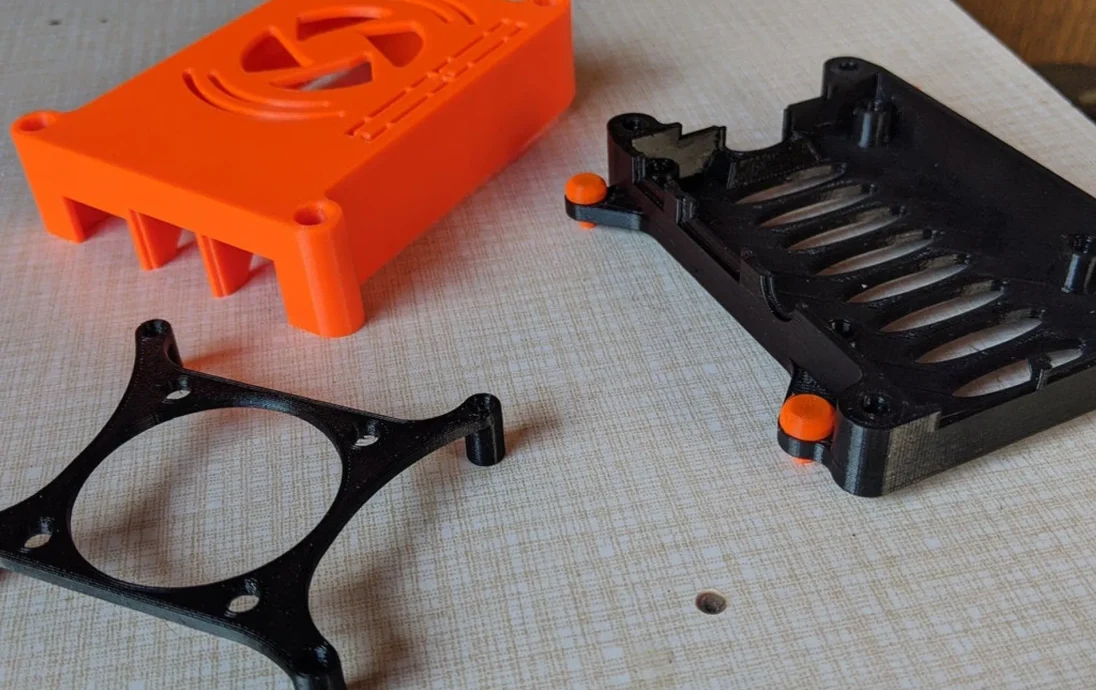

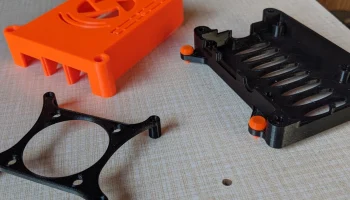

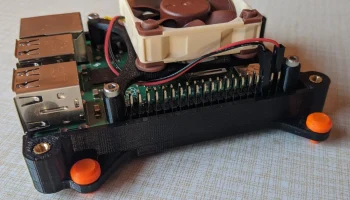

Корпус Raspberry Pi 3 (B/B+), крепление VESA, внутренний вентилятор

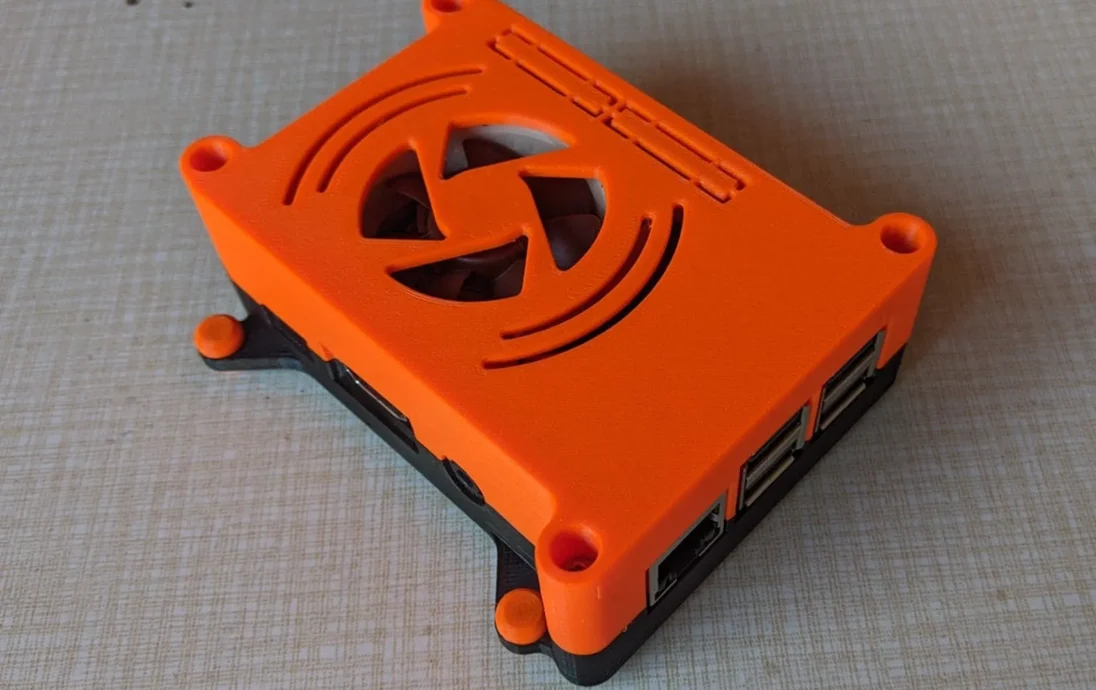

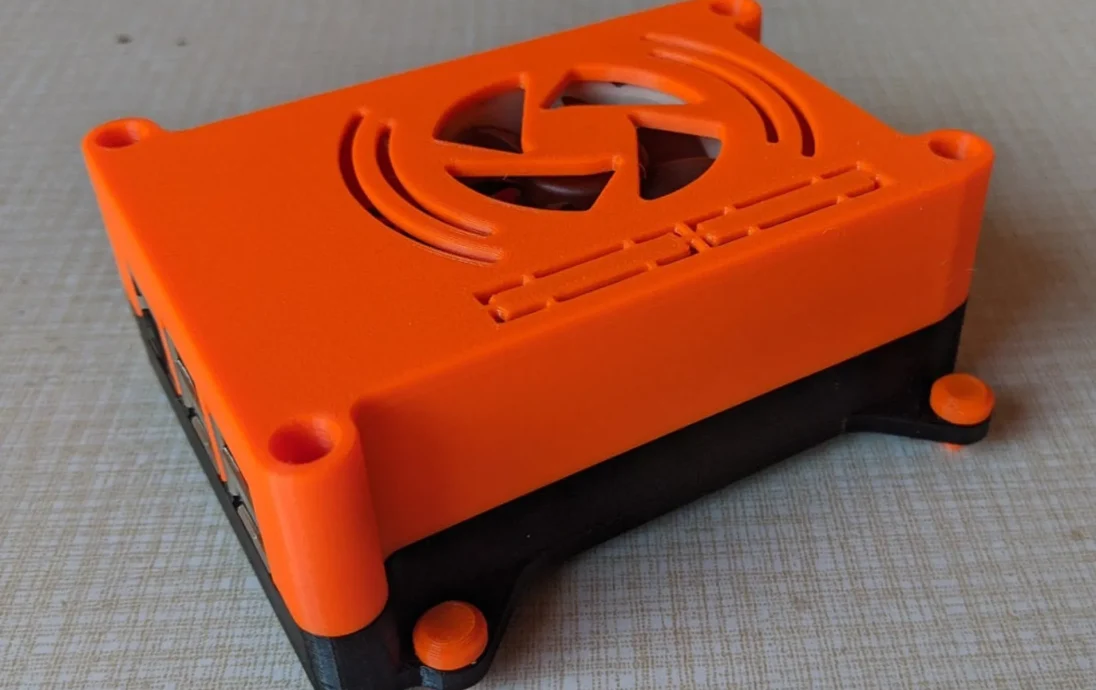

Чехол для Raspberry Pi 3 (B/B+)

Особенности

Крепление VESA (75 x 75 мм)
Внутреннее крепление вентилятора (40 мм x 40 мм x 10 шт.)
Резьбовые вставки (крепления корпуса и пи)
Булавки нижнего колонтитула опционально

Необходимые детали

Малиновый Пи 3 (Б/Б+)
Вентилятор 40х40х10, 5В → Noctua NF-A4x10 5В ��кл. антивибрационные опоры
4 антивибрационные опоры (см. вентилятор)
2x 1P одиночных разъема Dupont

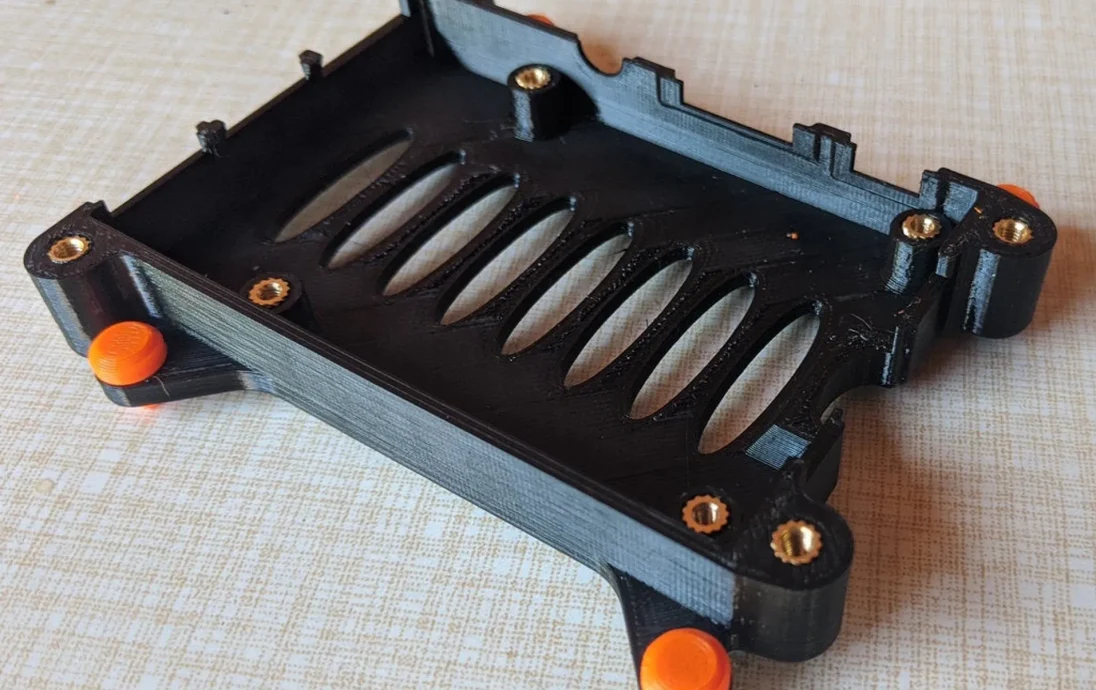

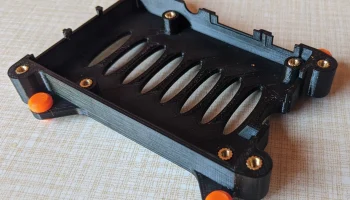

Крепление корпуса

4x резьбовые вставки M3 → Ruthex RX-M3x5.7
4 винта с цилиндрической головкой M3 x 16 мм

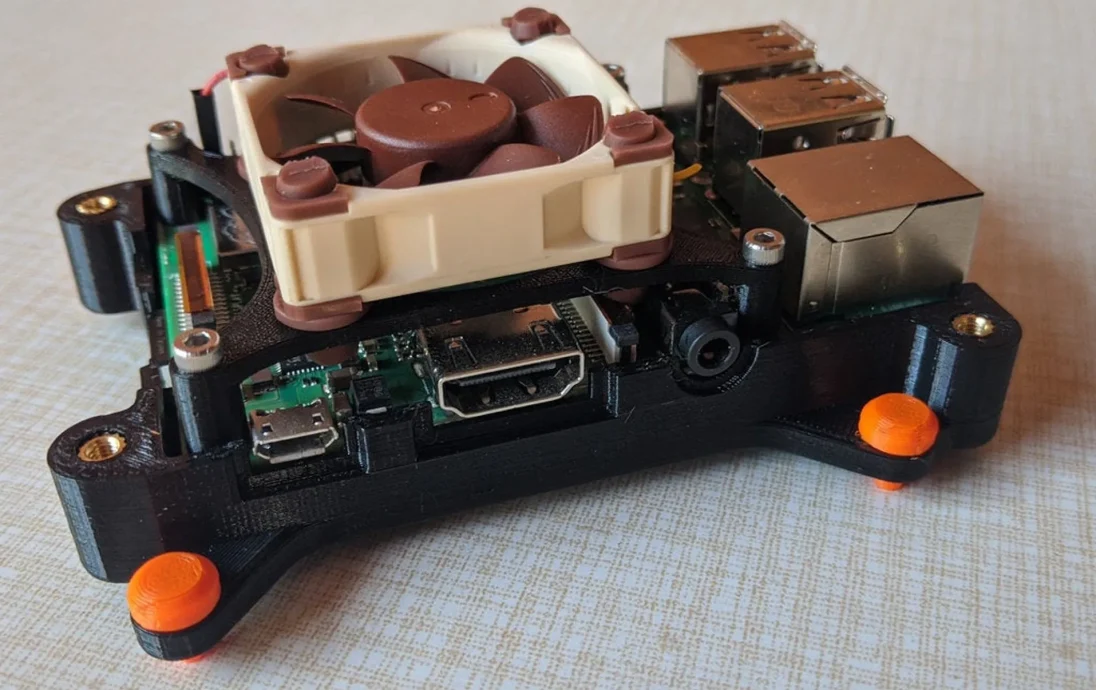

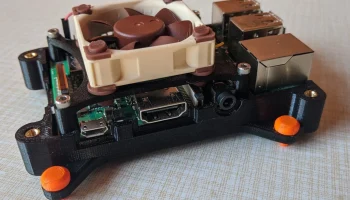

Крепление Raspberry Pi/вентилятор

4x резьбовые вставки M2,5 → Ruthex RX-M2,5x5,7
4 винта с цилиндрической головкой M2,5 x 16 мм
Можно использовать дополнительные вставки с резьбой M3 и винты. Внимание: монтажные отверстия на Raspberry Pi необходимо просверлить заново.

Этот чехол вдохновлен дизайном корпуса Raspberry Pi от 0110-M-P.

Распечатать инструкции

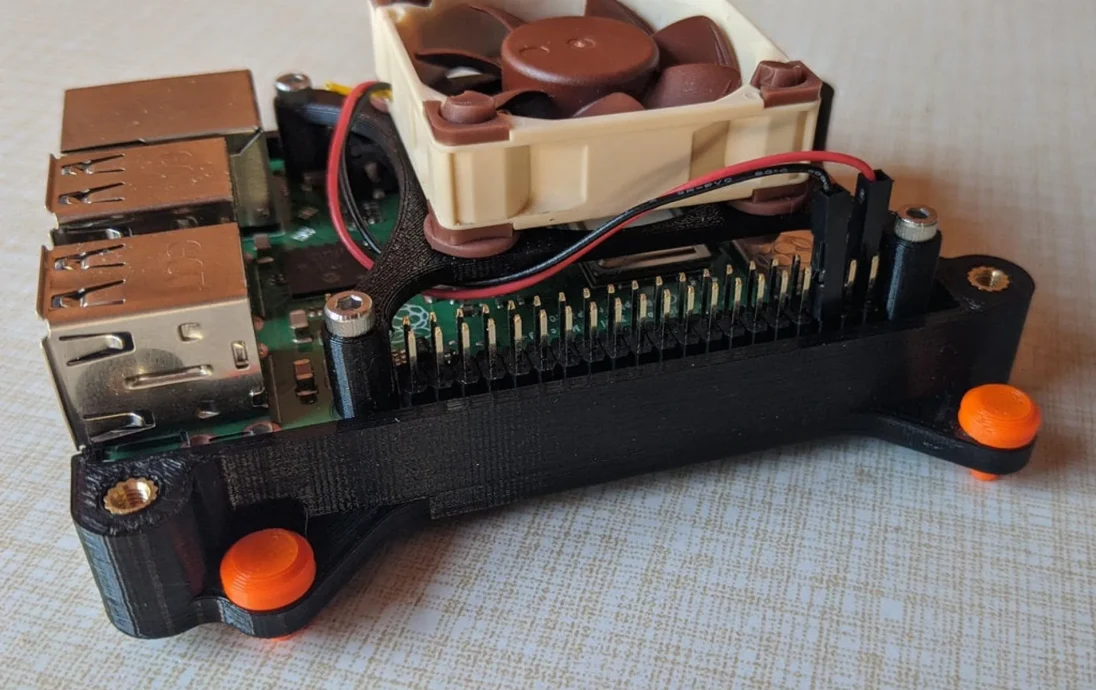

Распиновка GPIO

Красный кабель вентилятора (положительный полюс)

100% скорость вентилятора: контакт питания 5 В, например. ГПИО 2
Пониженная скорость вентилятора: разъем питания 3V3, например. GPIO 1
Черный кабель вентилятора (отрицательный полюс)
Заземляющий контакт, например. ГПИО 6
