Симулятор полета G1000 NXI

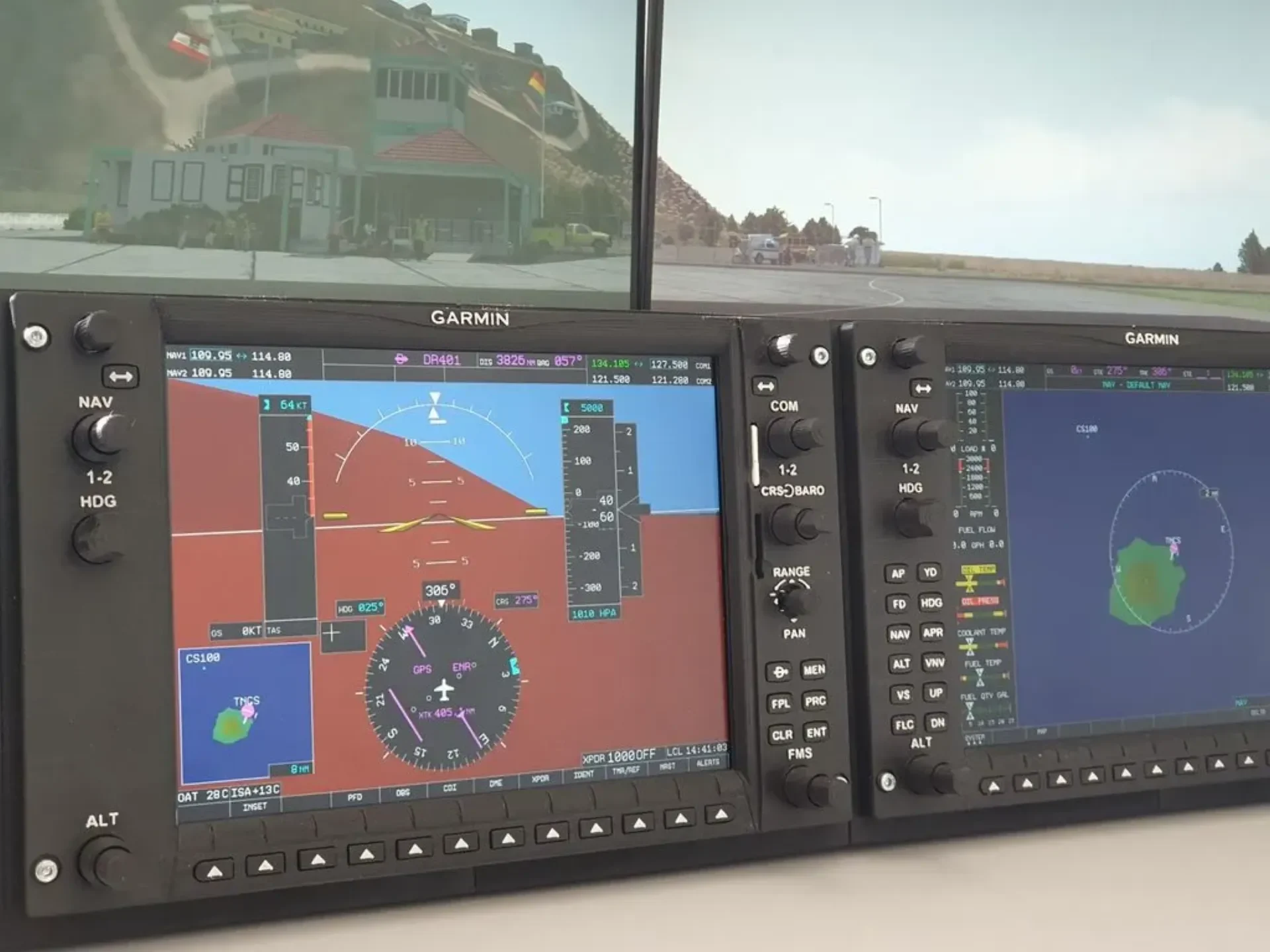

Этот полетный дисплей, похожий на Garmin G1000, представляет собой бесплатную версию V1 дизайна FlightSimDIY, доступную на FlightSimDIY Discord.

Он включает в себя полную механическую конструкцию безеля G1000 NXI от FlightSimDIY. Я добавил еще несколько обновлений для печати дизайна на обычном FDM-принтере, особенно в отношении клавиш, и для упрощения сборки, а именно крепления для ЖК-дисплея.

Включенные сюда двойные печатные кодеры модифицированы, чтобы компенсировать разни��у в толщине лицевой панели и предоставить достаточно места для дисплея.

Посетите Discord, чтобы найти еще много интересного от сообщества G1000, особенно некоторые альтернативные конструкции для различных кодеров и 3D-принтеров.

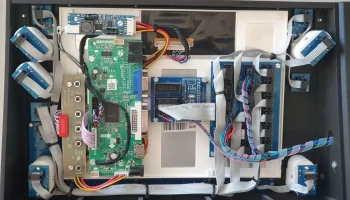

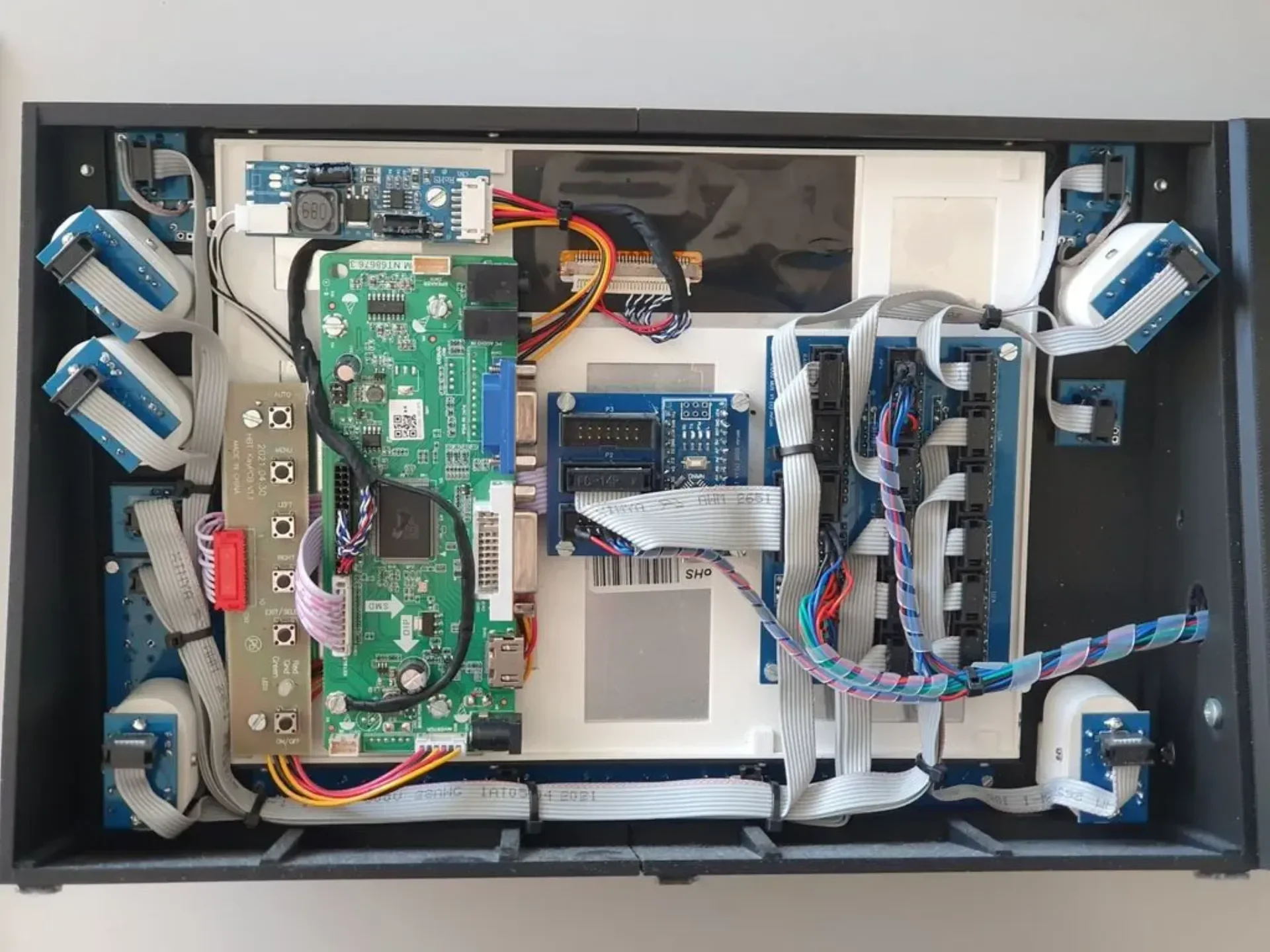

Помимо 3D-проектирования, наиболее важным компонентом является электрическая установка, для которой я создал полный и всесторонний проект печатной платы. Файлы проекта, список деталей и соответствующу�� прошивку на базе Arduino можно найти на GitHub https://github.com/MartinRusk/G1000. Там вы также найдете предварительно нарезанные файлы 3MF с использованием двухцветной печати текста на кнопках и лицевой панели.

Настройки печати

Поддерживает: Да
Разрешение: 0,2
Рекомендуемая нить: FilamentPM PLA+, черный/белый.

Напечатайте безель с включенной функцией глажки на всех поверхностях, чтобы добиться красивой отделки без необходимости покраски. Для текста измените цвет нити на белый только для двух верхних слоев.

Есть возможность сделать безель полупрозрачным и использовать клавиши с подсветкой. Если это необходимо, пожалуйста, обратитесь к Discord.
