Универсальная "Кнопка-толкатель" SG90, MG996R............

… это идеальный цифро-аналоговый интерфейс для инженеров-механиков!

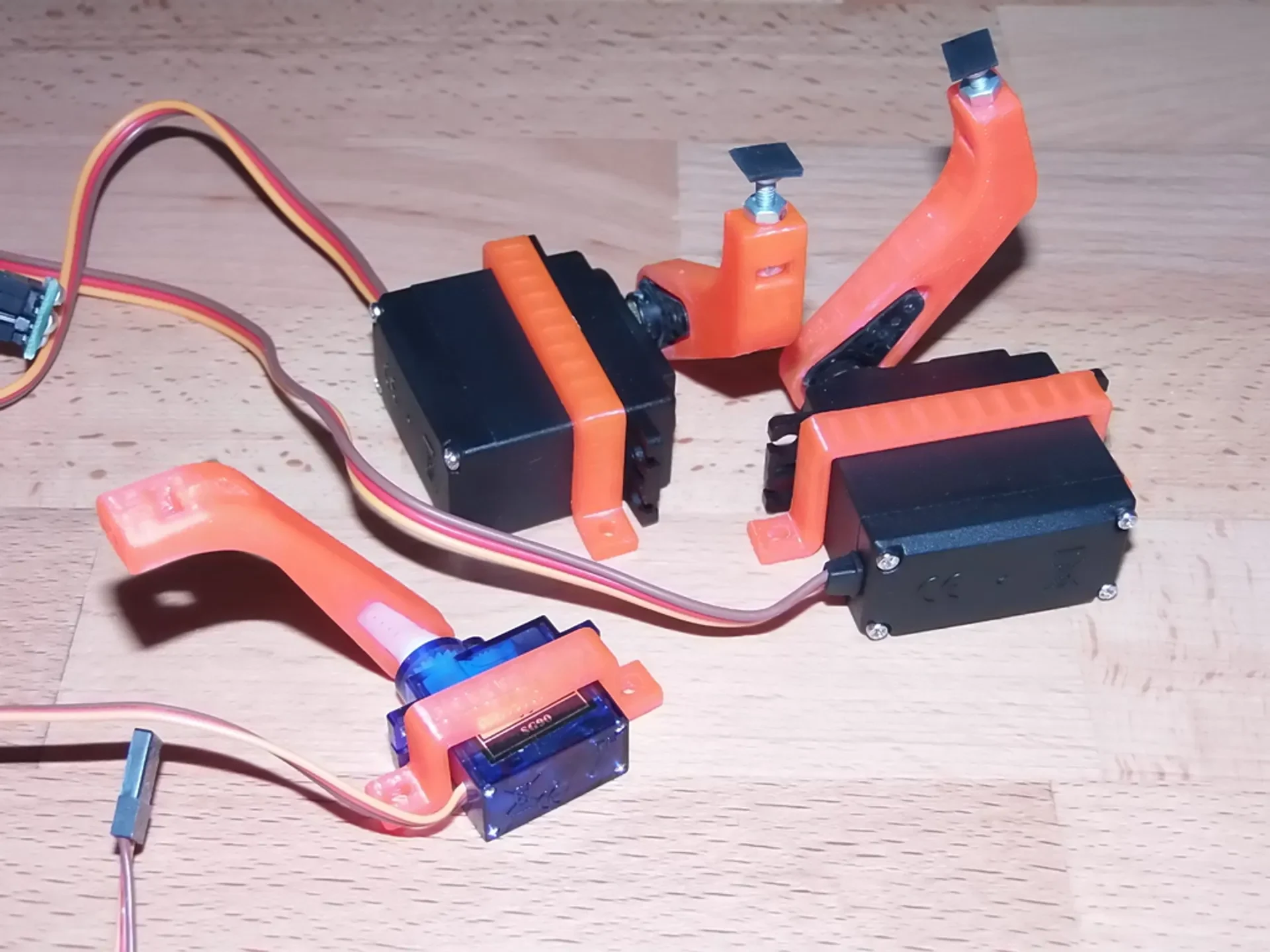

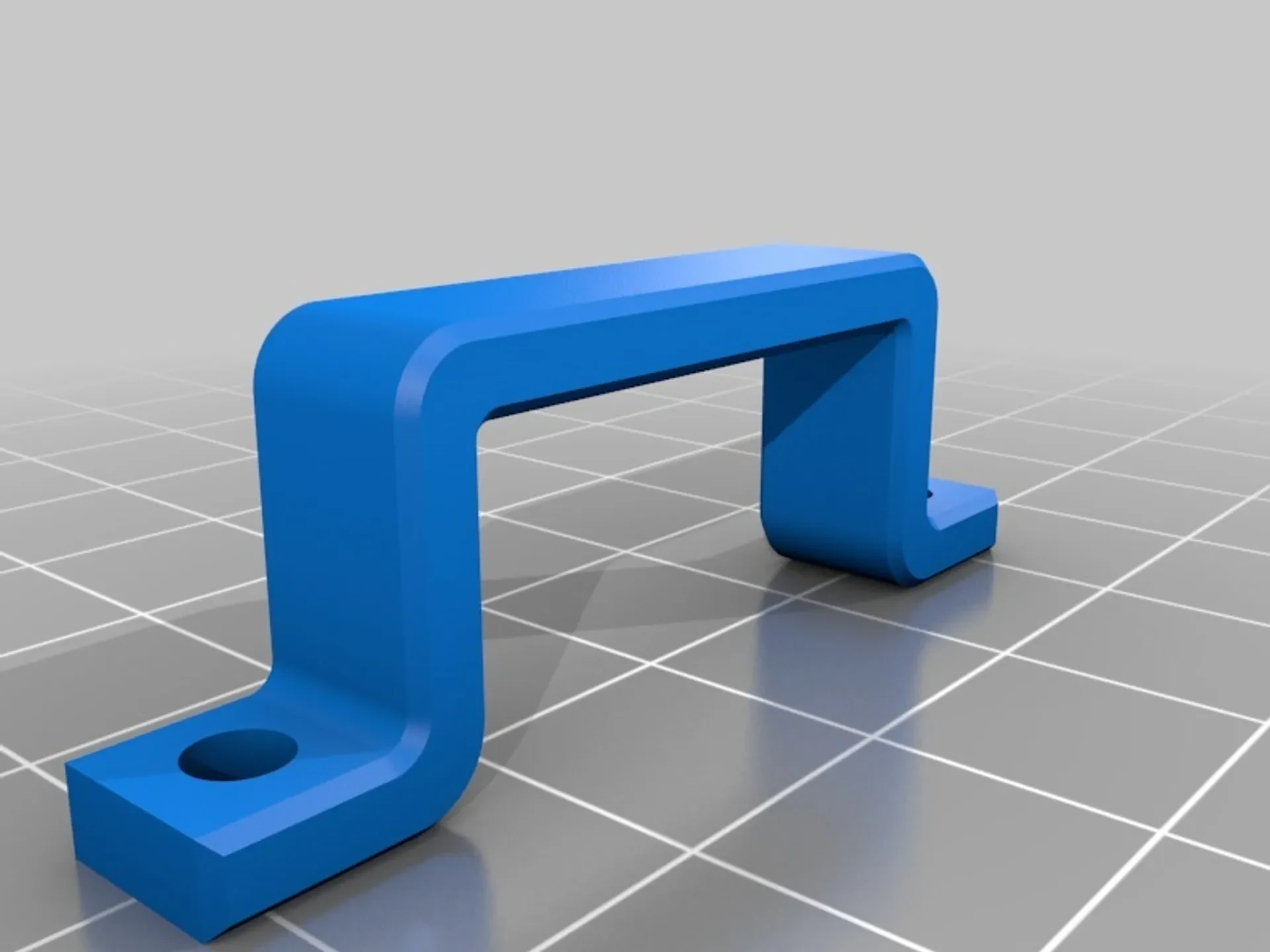

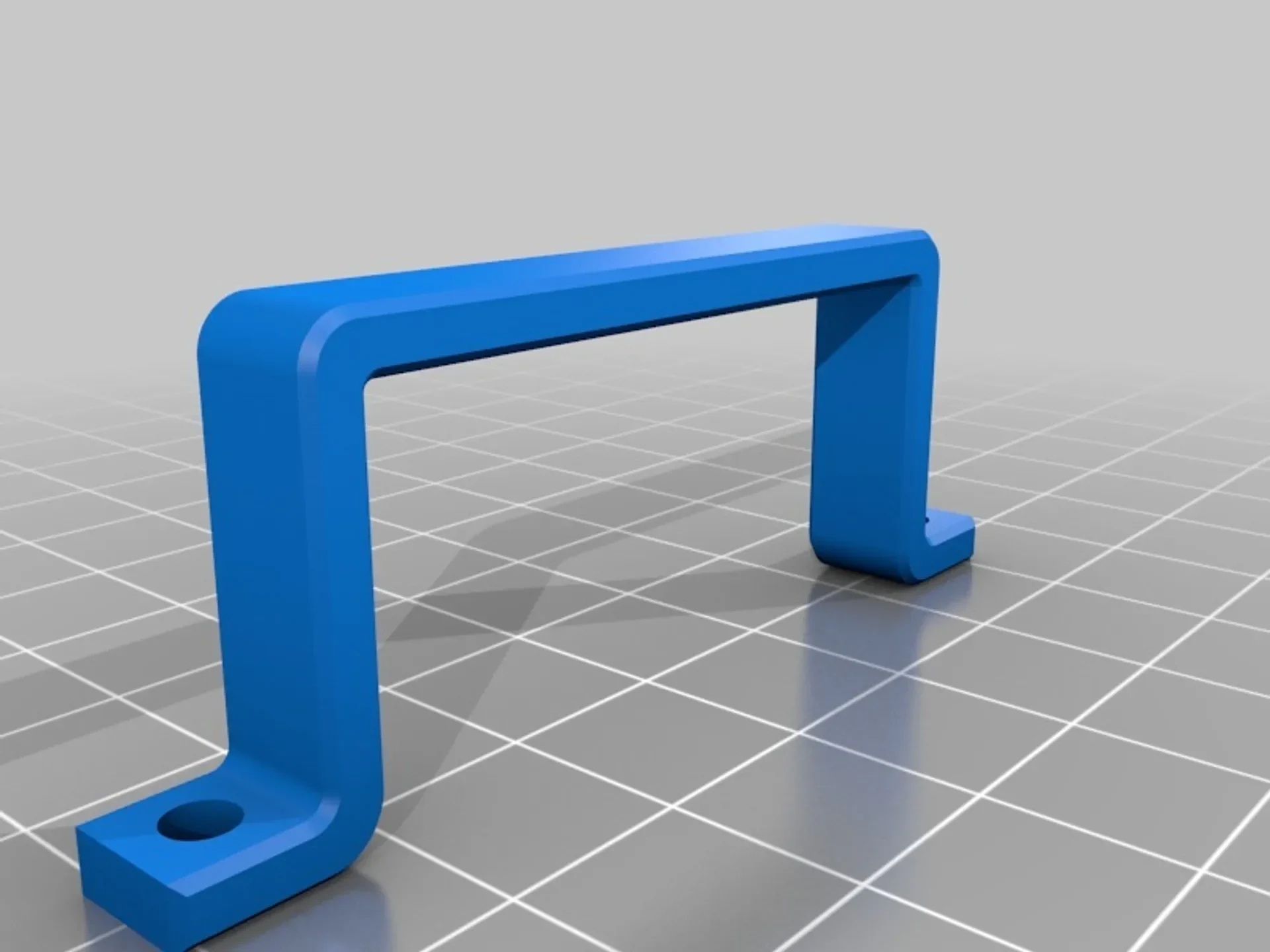

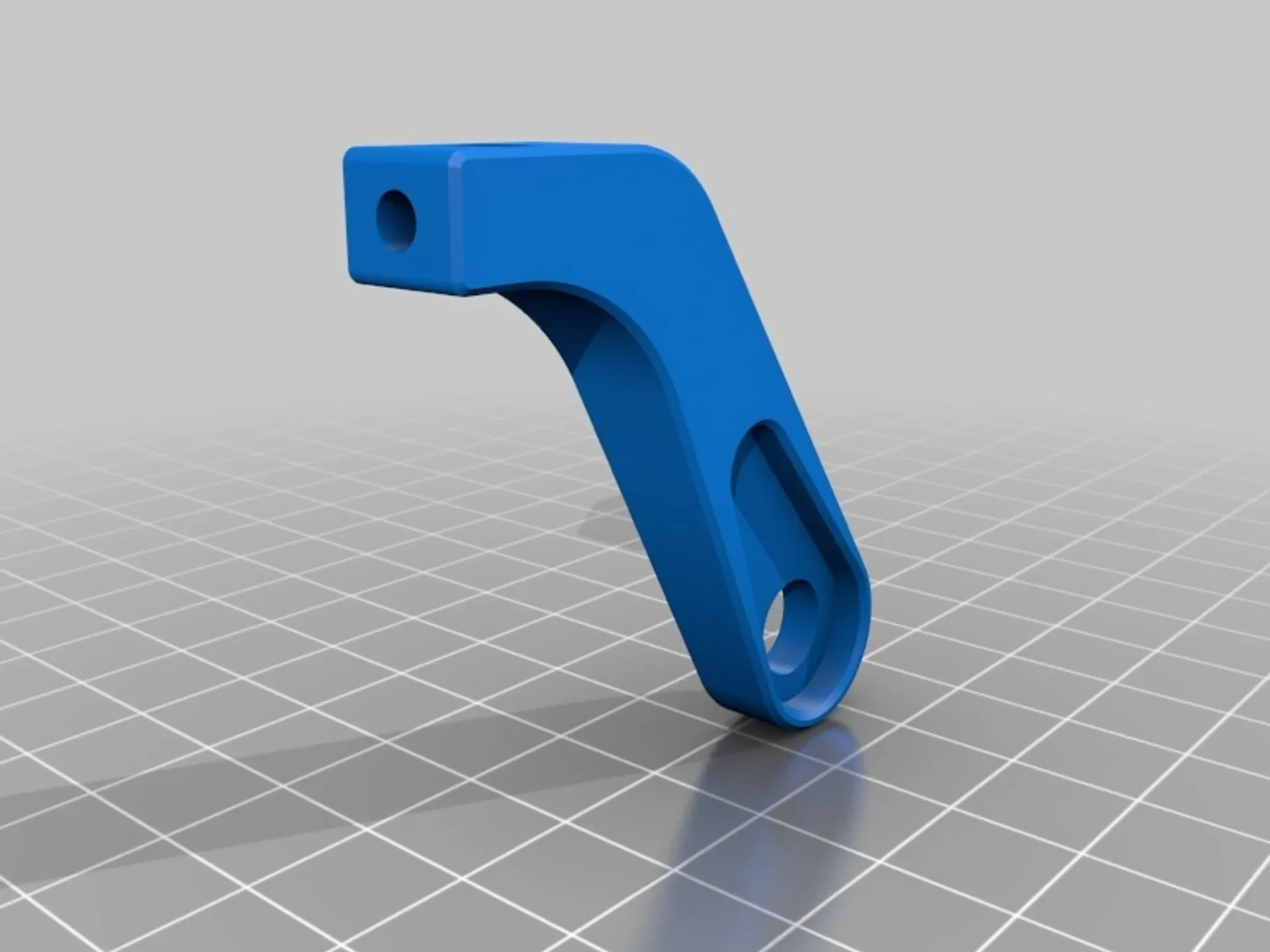

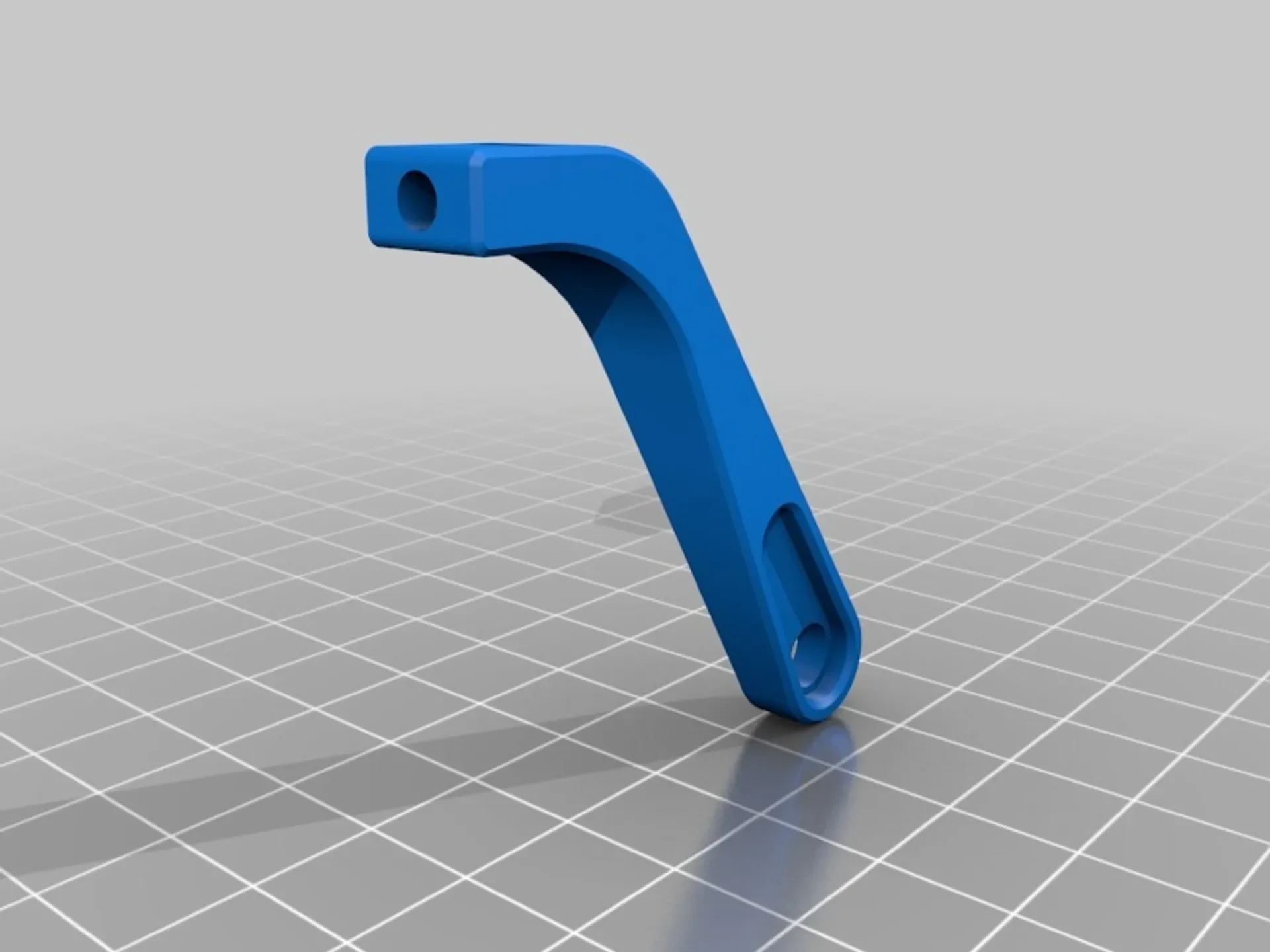

Состоит из «рычага толкателя кнопки» и кронштейна для удержания сервопривода.

Я использовал два из них для автоматизации своей кофеварки: первый сервопривод нажимает кнопку питания, маленький Arduino nano проверяет наличие чашки и ждет, пока кофеварка нагреется, второй сервопривод нажимает кнопку для одной чашки и, наконец, первый сервопривод снова нажимает кнопку питания, чтобы все выключить...

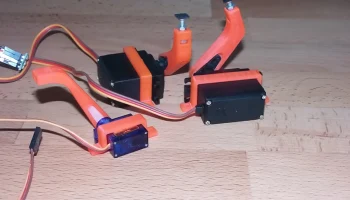

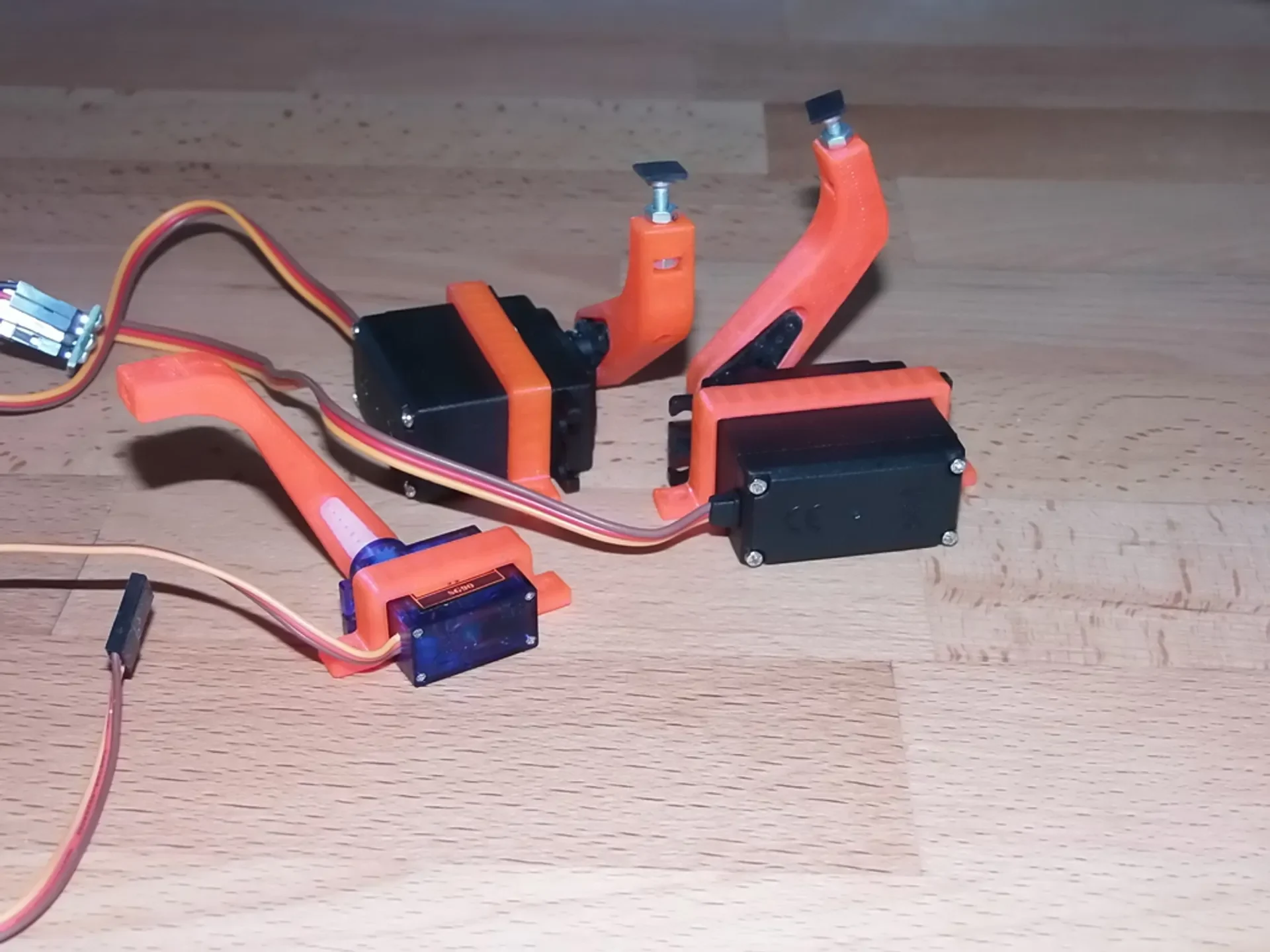

В комплект входят рычаг и зажим для небольших сервоприводов SG90, а также более мощных сервоприводов MG996R. Оба типа легко доступны по дешевке на eBay.
В переднюю часть кронштейна можно вставить винт М3 вместе с гайкой (так скрепляются акриловые рамки многих дешевых 3D-принтеров). Это позволяет легко выполнить точную настройку без перепрограммирования Arduino, спросите время — как я уже сказал: подход к механическому решению ;-)
Чтобы смягчить удар винта о кнопку кофеварки, я приклеил небольшой резиновый кусочек к головке винта.

Рупор сервопривода вставляется в соответствующий паз и удерживается на месте с помощью капли суперклея. В рычаге есть отверстие, чтобы прикрутить его вместе с приклеенным рупором к самому сервоприводу.

… Буду признателен за отзывы о кнопках, которые вы нажимаете с помощью этой штуки!

Источник SG90 Onshape:
https://cad.onshape.com/document-redirect.html?d=/documents/5c1d05cb2349c3440cd1c7e7/w/b97e94fe44b42bc04f3906ad

Источник MG996R Onshape:
https://cad.onshape.com/document-redirect.html?d=/documents/cc900b31057993b03e4a9418/w/424ff8b11a78bfbfe741a84b

Настройки печати

Принтер:

Анет А8

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

26

Примечания:

Опирайтесь только на рабочую пластину.
