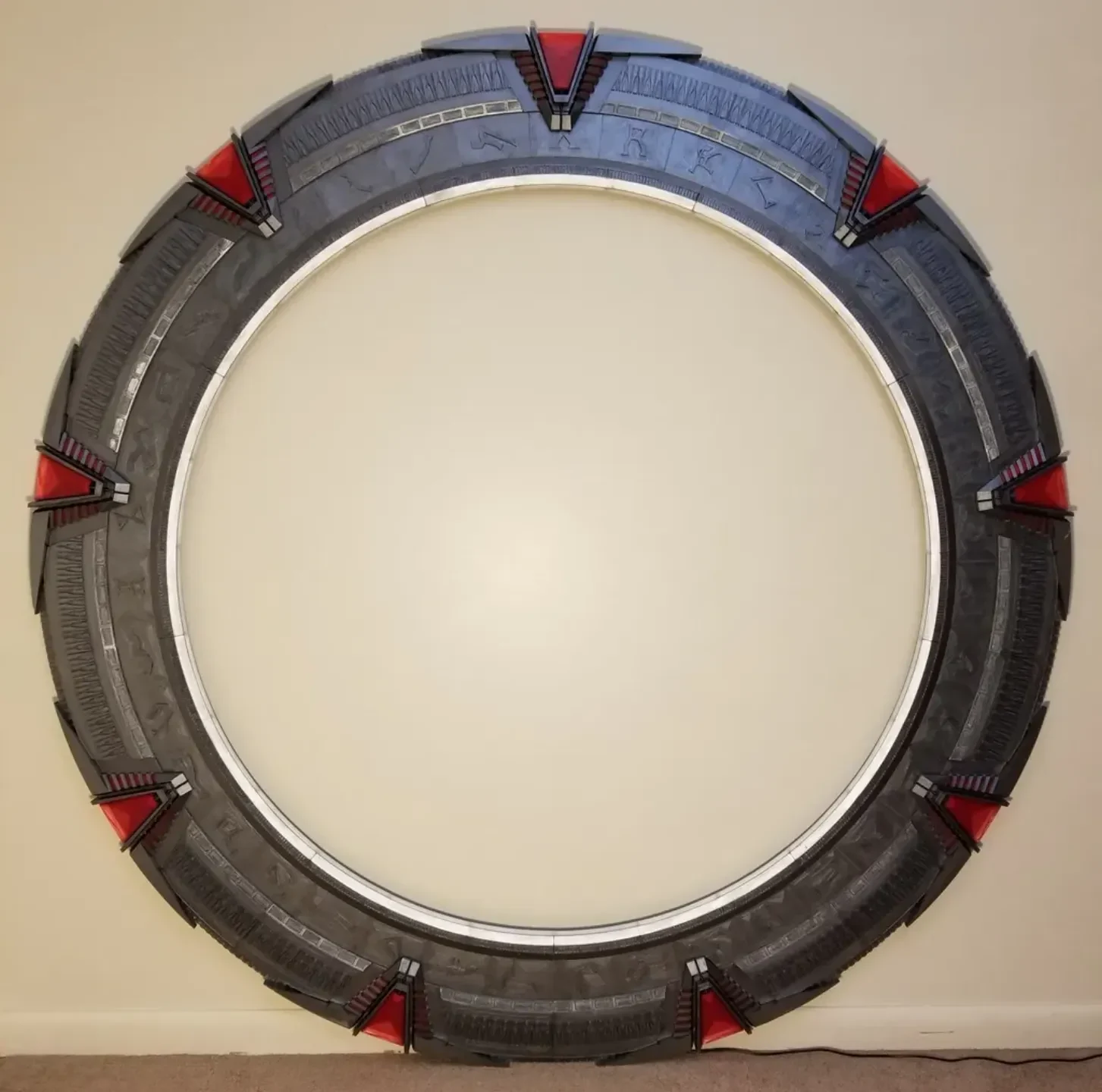

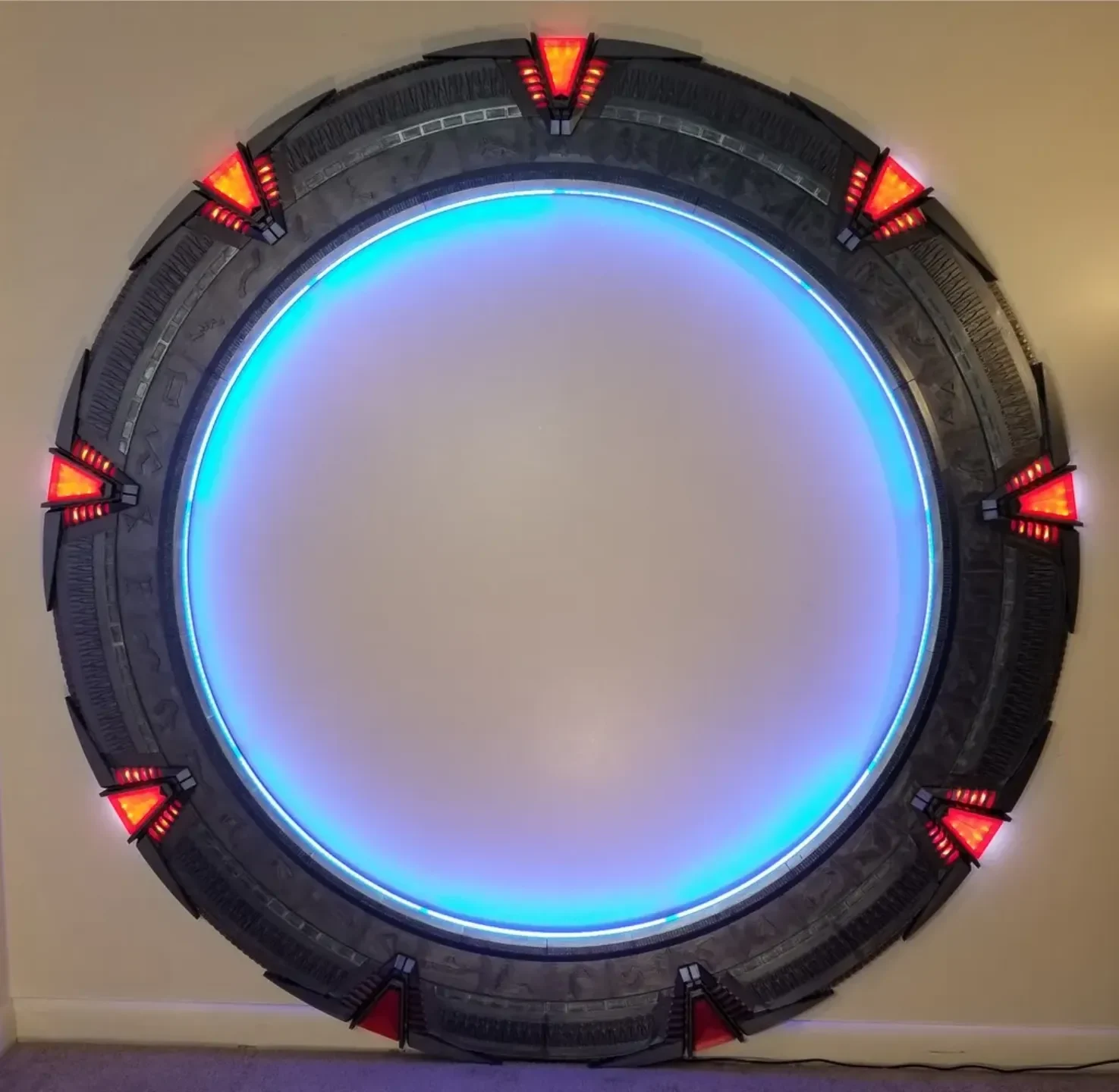

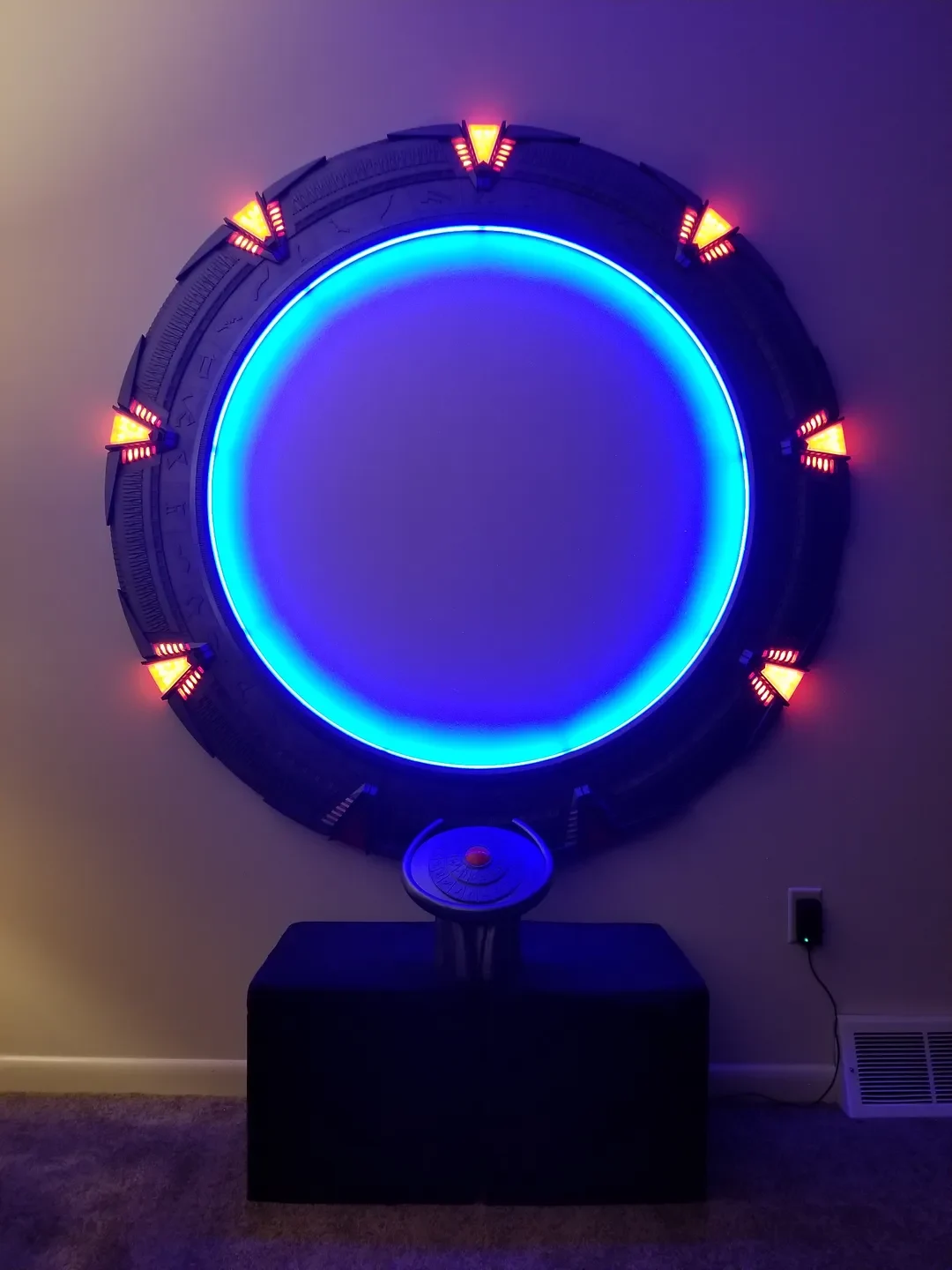

5-футовые освещенные звездные врата, управляемые Arduino

(Просто предупреждаю, это очень длинная печать, более 900 часов)

Не начинающий проект. Необходимо понимание проводки/пайки. Для загрузки моей программы необходимо понимание программирования плат Arduino.
Ссылка на видео активации Звездных врат https://youtu.be/aMC3CDZYe2s
Ссылка на вращающееся видео со звез��ными вратами https://youtu.be/WGO_9QlkYmY

Звездные врата спроектированы так, чтобы соединяться друг с другом с помощью соединений «ласточкин хвост» и суперклея, чтобы сделать сборку прочной. Возможно, потребуется отшлифовать некоторые детали, чтобы они лучше прилегали. С тех пор, как я распечатал его, я изменил дизайн, чтобы освободить больше места для прокладки проводов, использовать меньше пластика и лучше соединить детали.

Я подключил светодиоды «червоточины» в 6 различных зонах (см. изображение «Проводка зон червоточины»), чтобы придать эффект лужи горизонта событий на стене.

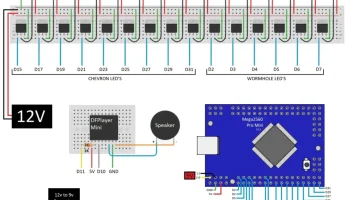

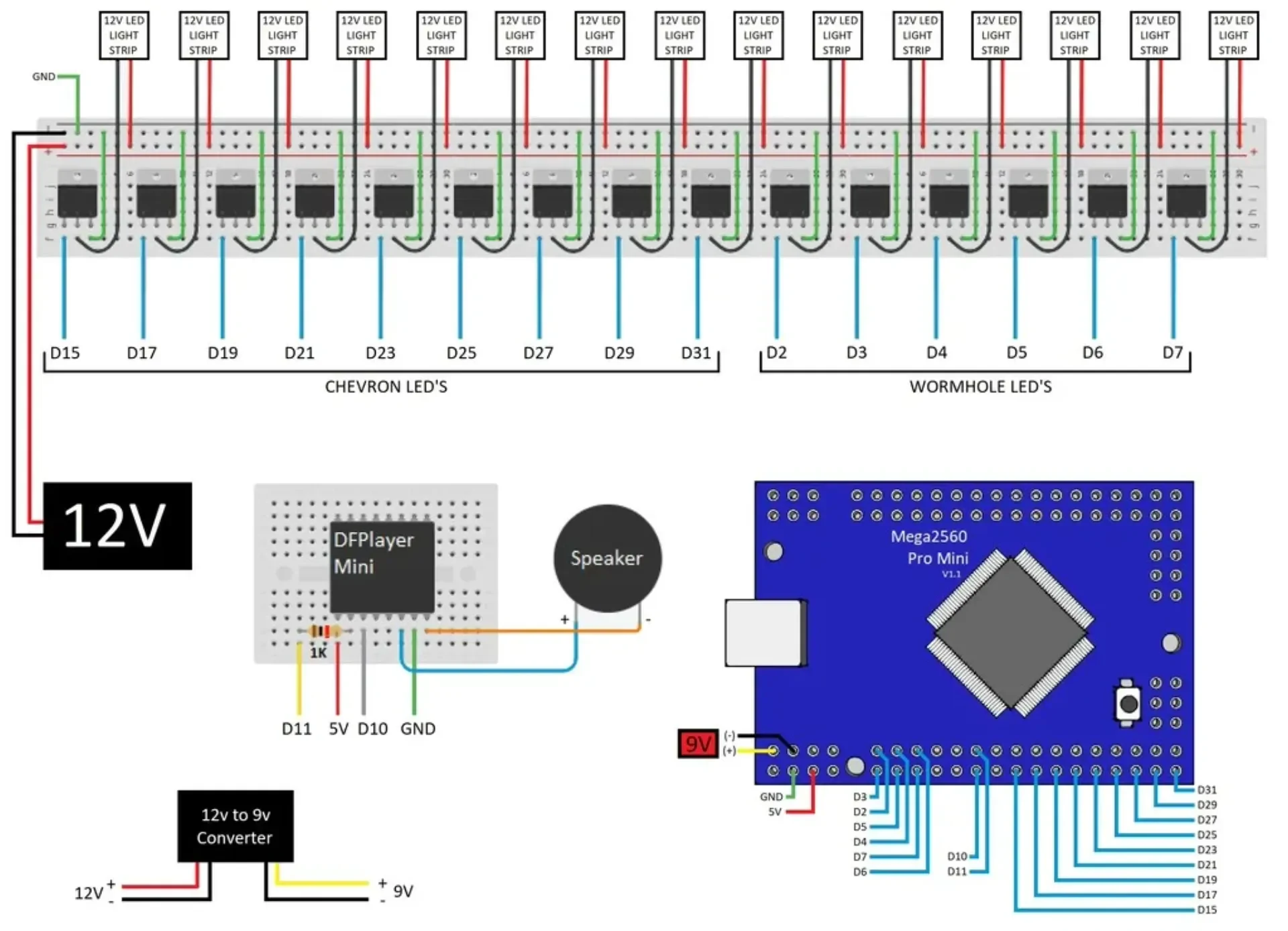

Для подключения используйте изображение «Схема подключения».

Настройка аудиофайлов: разархивируйте и добавьте 4 аудиофайла на карту micro SD.

Вещи, которые вам понадобятся:

3D-принтер с печатной платформой примерно 300х300 мм.
7 катушек серого PLA по 1 кг (возможно, понадобится всего 6 катушек, у меня было несколько неудачных отпечатков и изменений в дизайне)

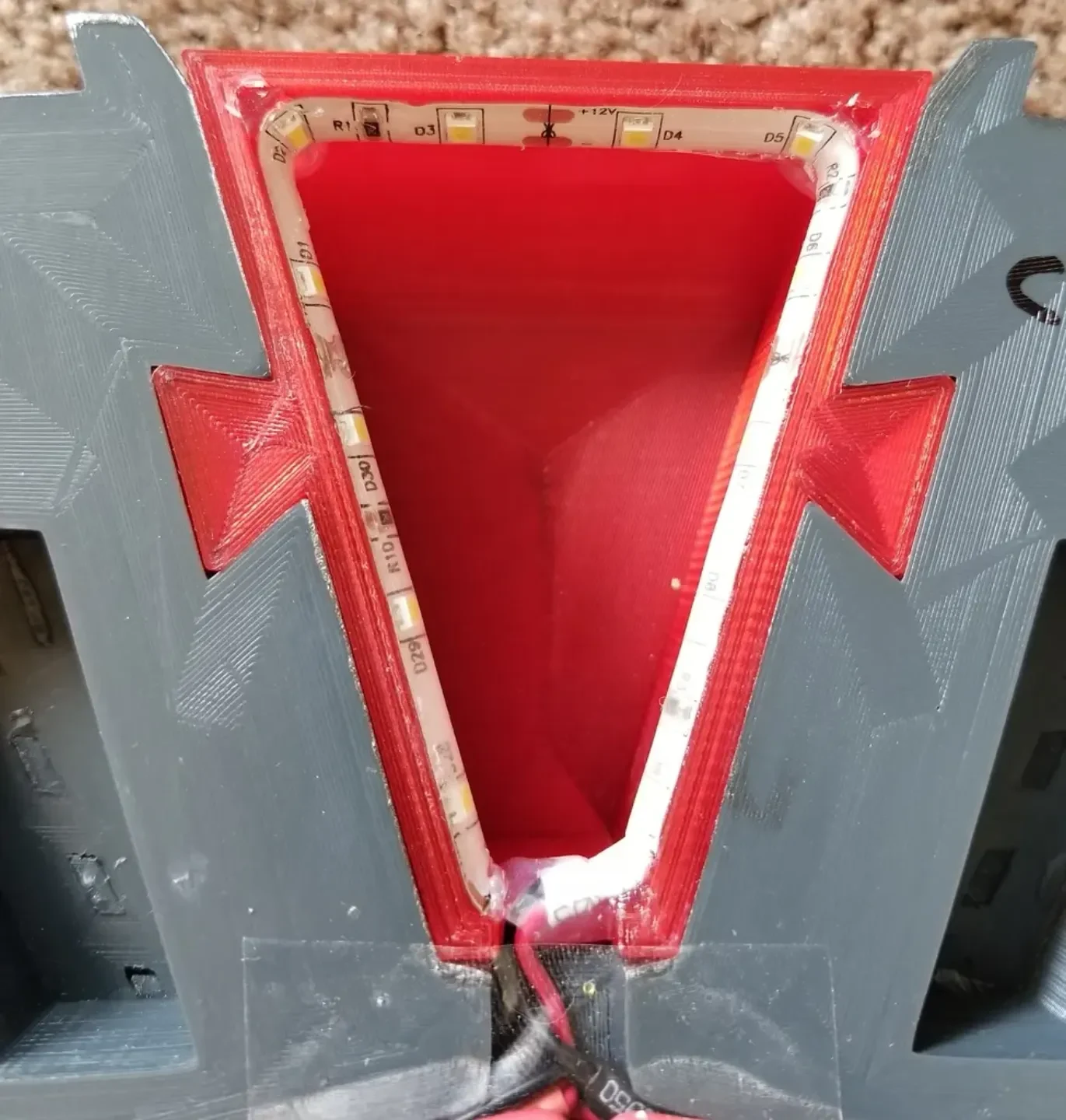

1 катушка полупрозрачного красного PLA по 1 кг
1 катушка прозрачного PLA весом 1 кг (необязательно, если вы хотите скрыть светодиоды «червоточины»)
27 подшипников для скейтборда размером 8x22x7 мм (необязательно, если вы хотите, чтобы кольцо с глифом вращалось — https://www.amazon.com/gp/product/B00EPNN62M/ref=oh_aui_search_detailpage?ie=UTF8&psc=1)
1 Arduino Mega2560 Pro Mini V1.1 (https://www.ebay.com/itm/New-Small-Meduino-Mega2560-R3-Pro-Mini-ATMEGA16U2-Arduino-Mega2560-Compatible/162593120251?hash=item25db4e1ffb:g:-9cAAOSwyQtVnMbp)

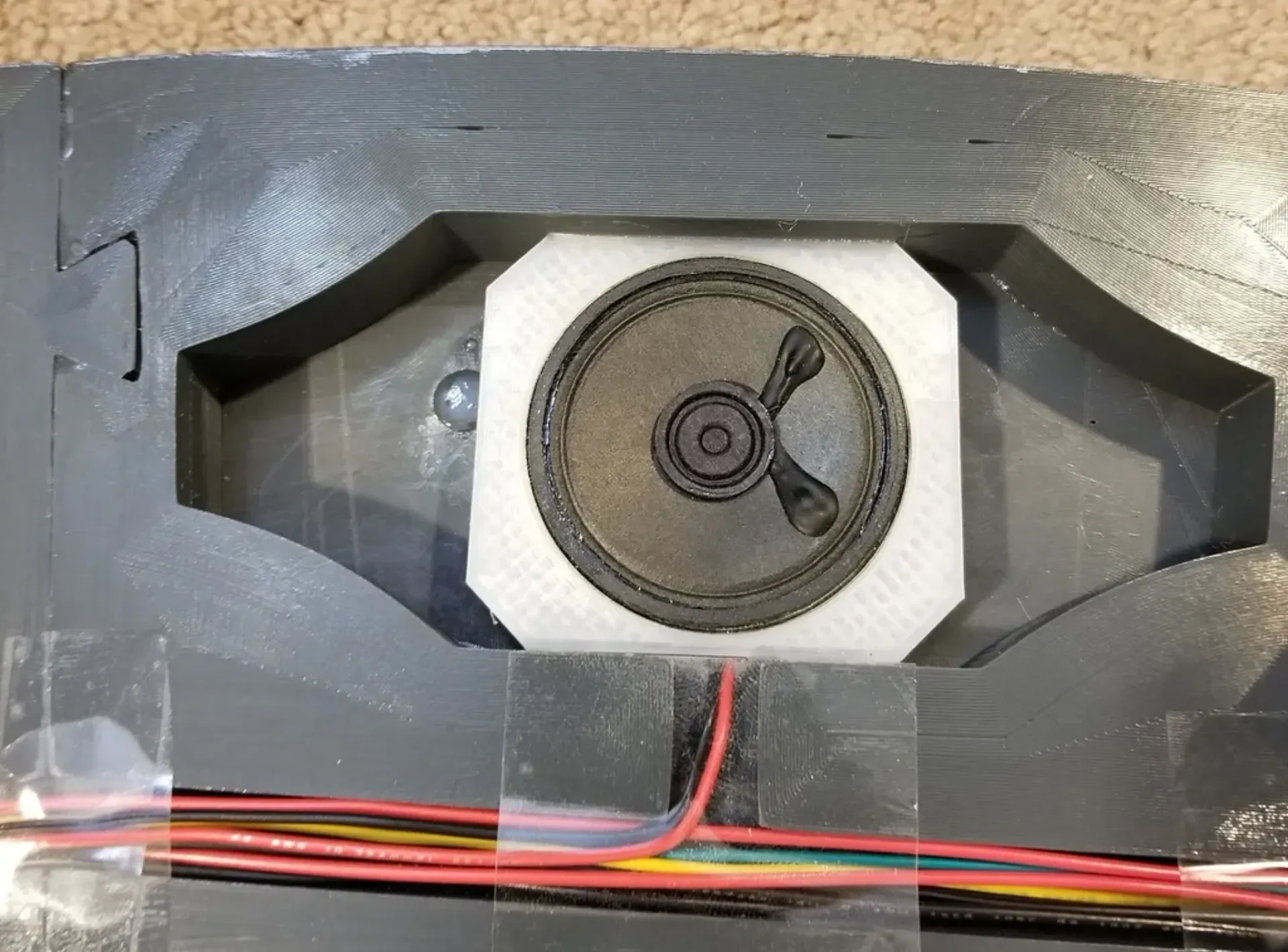

2 Круглый внутренний пурпурный динамик диаметром 2 дюйма (дополнительно, если вам нужны звуки — https://www.amazon.com/gp/product/B008999QCM/ref=oh_aui_search_detailpage?ie=UTF8&psc=1)
1 рулонная синяя светодиодная лента длиной 16,4 фута (https://www.amazon.com/gp/product/B01EKDUROG/ref=oh_aui_detailpage_o08_s00?ie=UTF8&psc=1)
1 рулонная белая светодиодная лента длиной 16,4 фута (не уверена в марке, у меня остались остатки от другого проекта)
3 бутылки акриловой краски Jacquard Lumiere Metallic 2,25 унции олова (если вы хотите, чтобы ворота имели вид матового алюминия — https://www.amazon.com/gp/product/B003W17T6M/ref=oh_aui_search_detailpage?ie=UTF8&psc=1)
1 модуль мини-MP3-плеера DFPlayer (необязательно, если вам нужны звуки — https://www.amazon.com/gp/product/B072JWFTHW/ref=oh_aui_search_detailpage?ie=UTF8&psc=1)
1 карта Micro SD (дополнительно, если вам нужны звуки — https://www.amazon.com/SanDisk-microSD-High-Capacity-microSDHC/dp/B00488G6P8/ref=sr_1_26? s=pc&rps=1&ie=UTF8&qid=1529881189&sr=1-26&keywords=Micro+SD&refinements=p_85%3A2470955011)
1 резистор 1 кОм (дополнительно, если вам нужен звук)
N-канальный силовой МОП-транзистор с 15 логическими уровнями (https://www.amazon.com/gp/product/B06W9F1QGF/ref=oh_aui_detailpage_o07_s00?ie=UTF8&psc=1)
Различные цвета, одножильный соединительный провод калибра 22 AWG (https://www.amazon.com/gp/product/B010T5Y6PU/ref=oh_aui_search_detailpage?ie=UTF8&psc=1)
комплект термоусадки (дополнительно для аккуратных проводных соединений — https://www.amazon.com/gp/product/B06ZXRLPTZ/ref=oh_aui_search_detailpage?ie=UTF8&psc=1)

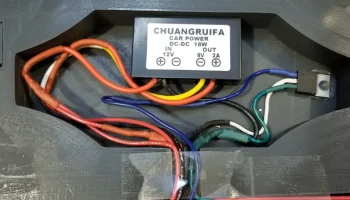

1 преобразователь постоянного тока в постоянный ток с понижением напряжения 12 В до 9 В (https://www.amazon.com/gp/product/B00A71E52G/ref=oh_aui_search_detailpage?ie=UTF8&psc=1)
1 источник питания 12 В, 2 А (https://www.amazon.com/gp/product/B019Q3U72M/ref=oh_aui_search_detailpage?ie=UTF8&psc=1)
Много суперклея (думаю, что купила 5 пачек — https://www.walmart.com/ip/3G-Liquid-Superglue-4-Pack/37415084 — в магазине дешевле)
Наждачная бумага (различная крупность)
Ваш любимый наполнитель для ретуши (я использовал — https://www.amazon.com/gp/product/B0002JM8PY/ref=oh_aui_search_detailpage?ie=UTF8&psc=1)

Части для печати:

9 внизу по центру
9 внизу слева
9 внизу справа
9. Центральный кристалл
9 Левый кристалл
9. Правый кристалл
9 Левая кристальная крышка

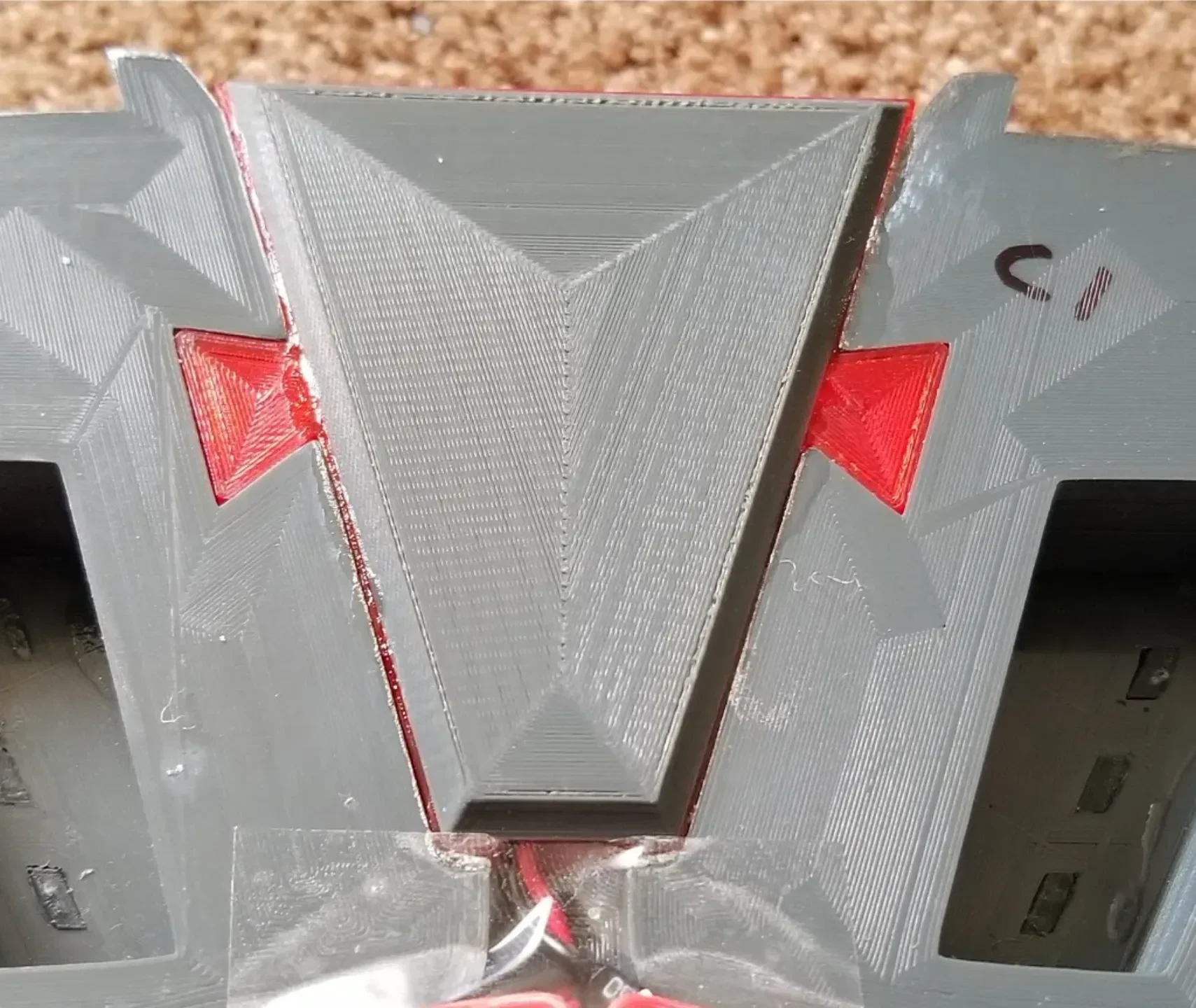

9. Правая крышка кристалла
9 Внешний Центр
9 внешний левый
9 Крайний правый
9 Внешний шеврон слева
9 Внешний шеврон справа
По 1 каждого глифа (всего 39)
27 Внутренний
27 Крышка светодиодного индикатора червоточины (дополнительно)

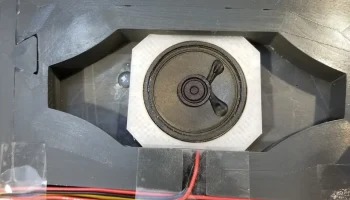

2 крепления для динамиков (дополнительно)

Я приложил стандартную программу активации 7 шевронов .ino для ардуино. я
