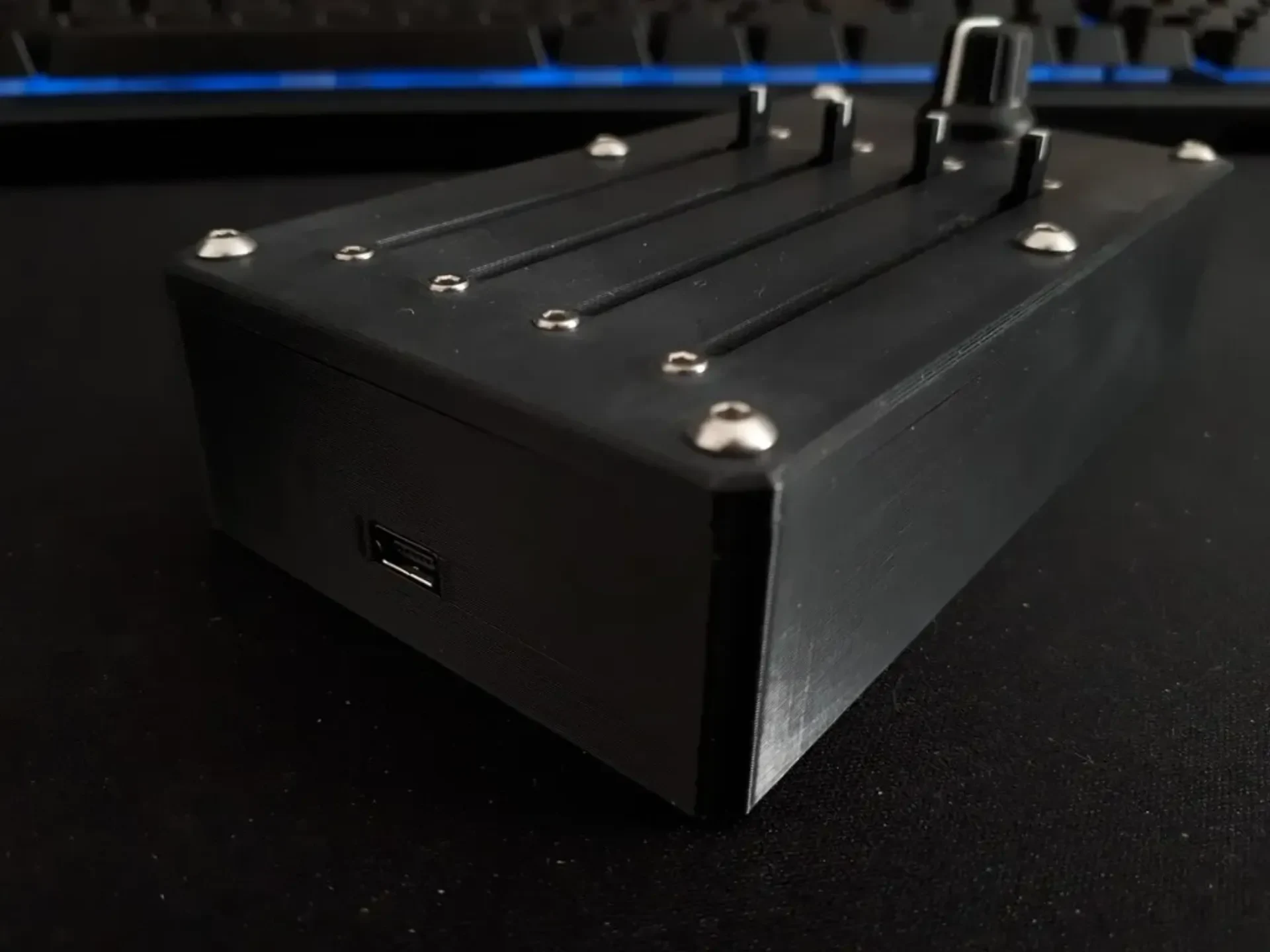

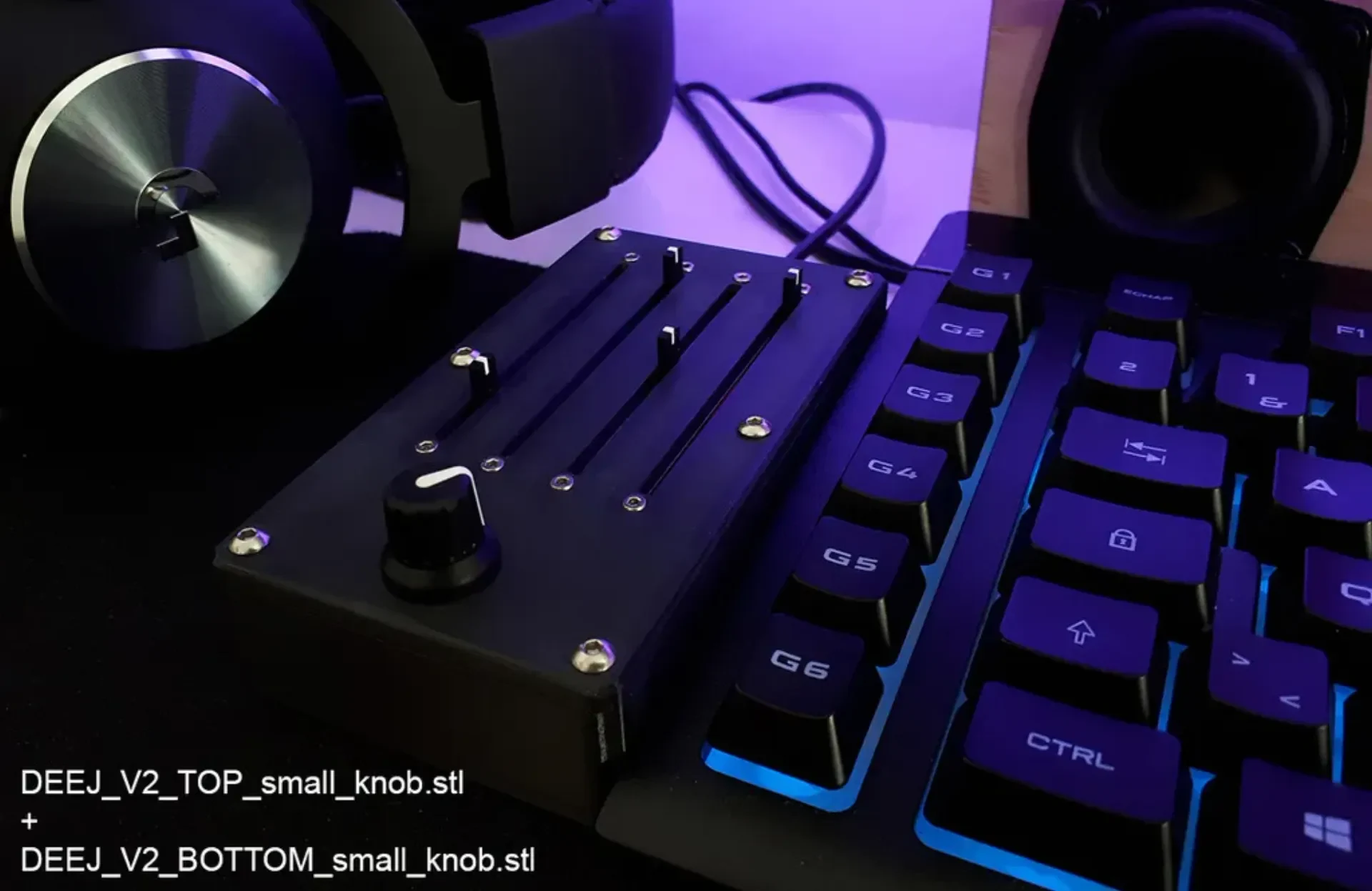

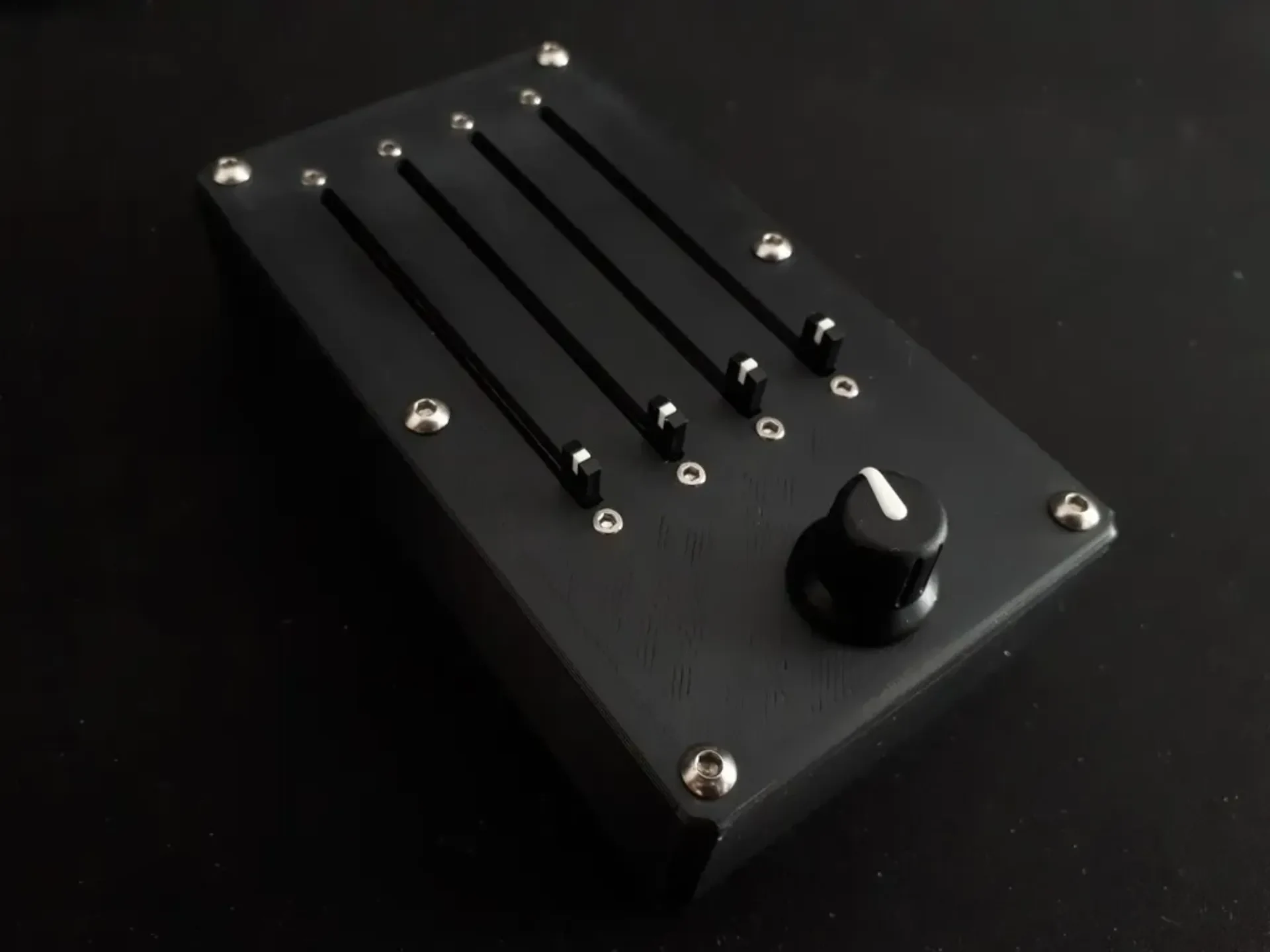

Корпус Deej v2

На этот раз еще один корпус с ползунками-потенциометрами, который я предпочитаю.

Информация о проекте Deej: https://github.com/omriharel/deej.

части:

Ардуино мини нано: https://store.arduino.cc/arduino-nano

мастер-горшок: https://www.banzaimusic.com/Alpha-16-PC-KN-10k-lin.html

горшок-слайдер: https://www.banzaimusic.com/Alpha-Slide-Pot-SP60DT-10K-lin.html

Основная ручка громкости: https://fr.aliexpress.com/item/4000005576671.html

винты для верхнего файла «фаски»: https://www.vis-express.fr/fr/vis-metaux-tete-fraisee-torx-inox-a2/35331-941245-vis-metaux-tete-fraisee-2x6-t6-inox-a2-3663072147393.html

винты для верхнего файла «шестигранник»: https://www.vis-express.fr/fr/chc-btr-inox-a2/36711-917989-vis-metaux-inox-a2-chc-btr-2x6-3663072228955.html

винты для закрытия корпуса: https://fr.aliexpress.com/item/10000283654076.html

Ручка: https://fr.aliexpress.com/item/4000005576671.html

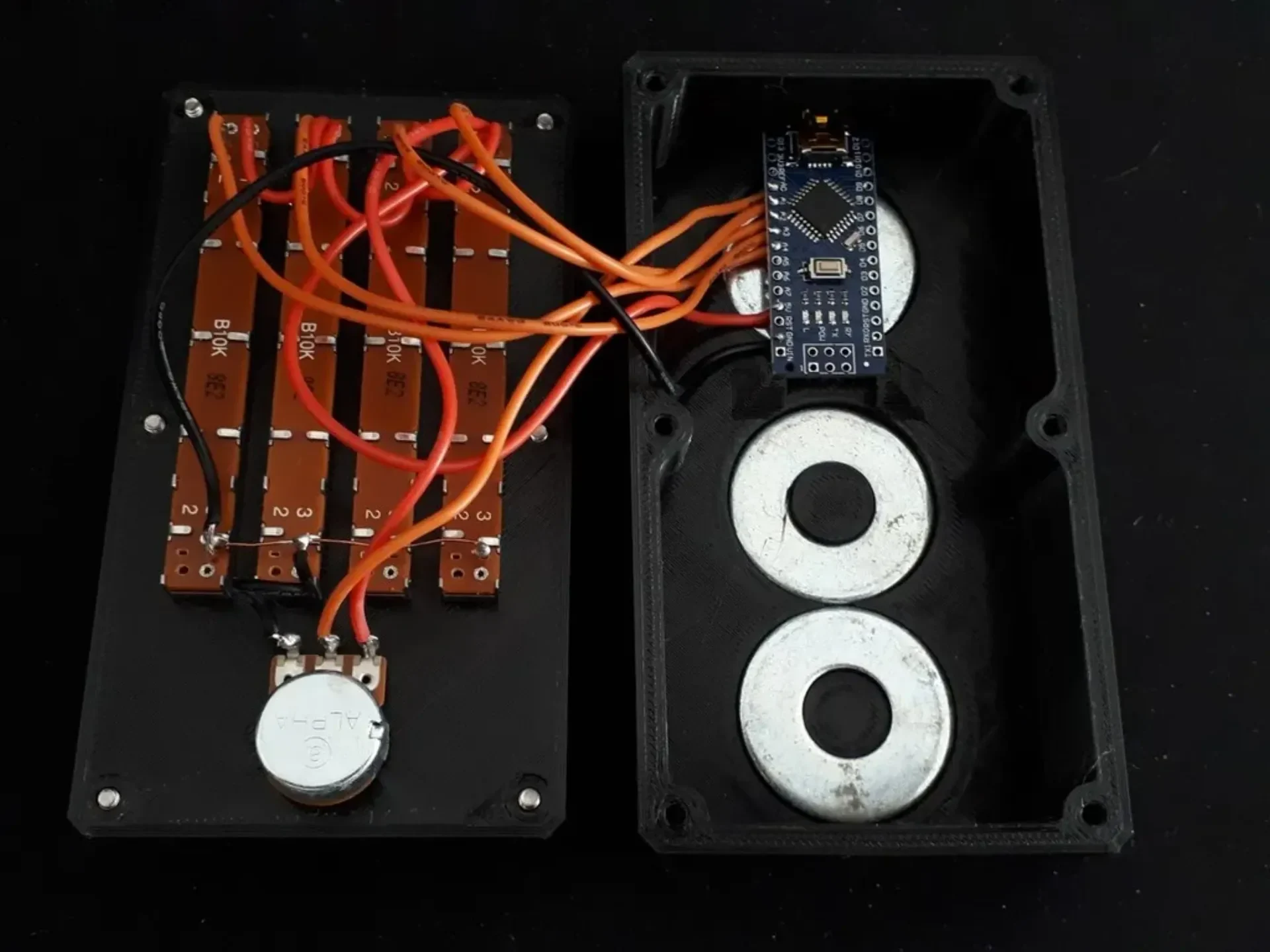

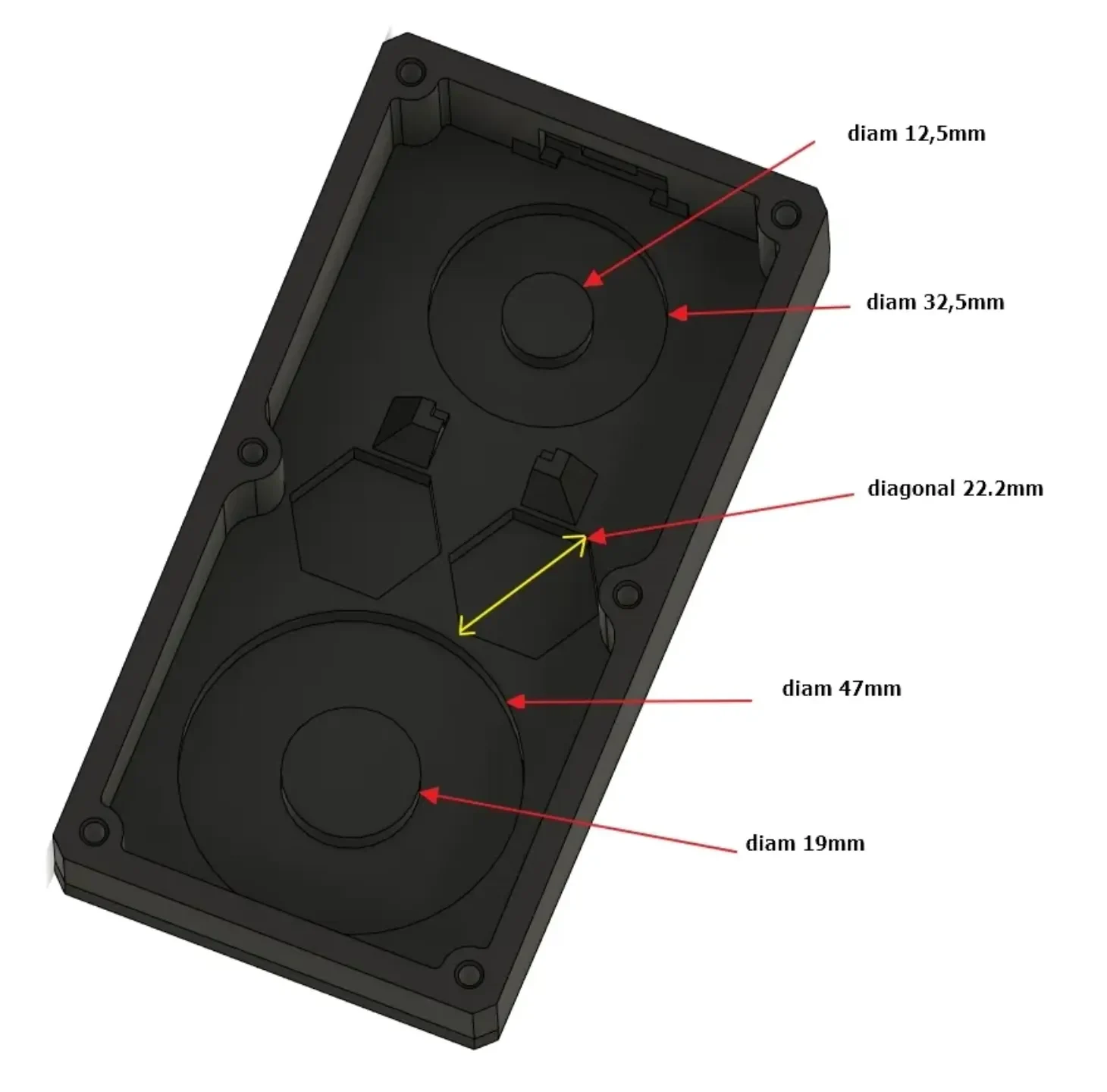

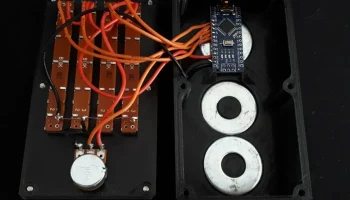

Я также добавляю вес с помощью больших металлических шайб, чтобы вещь не двигалась так легко.

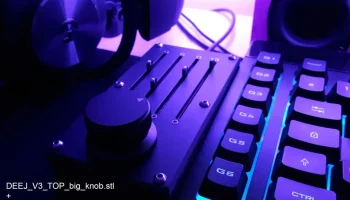

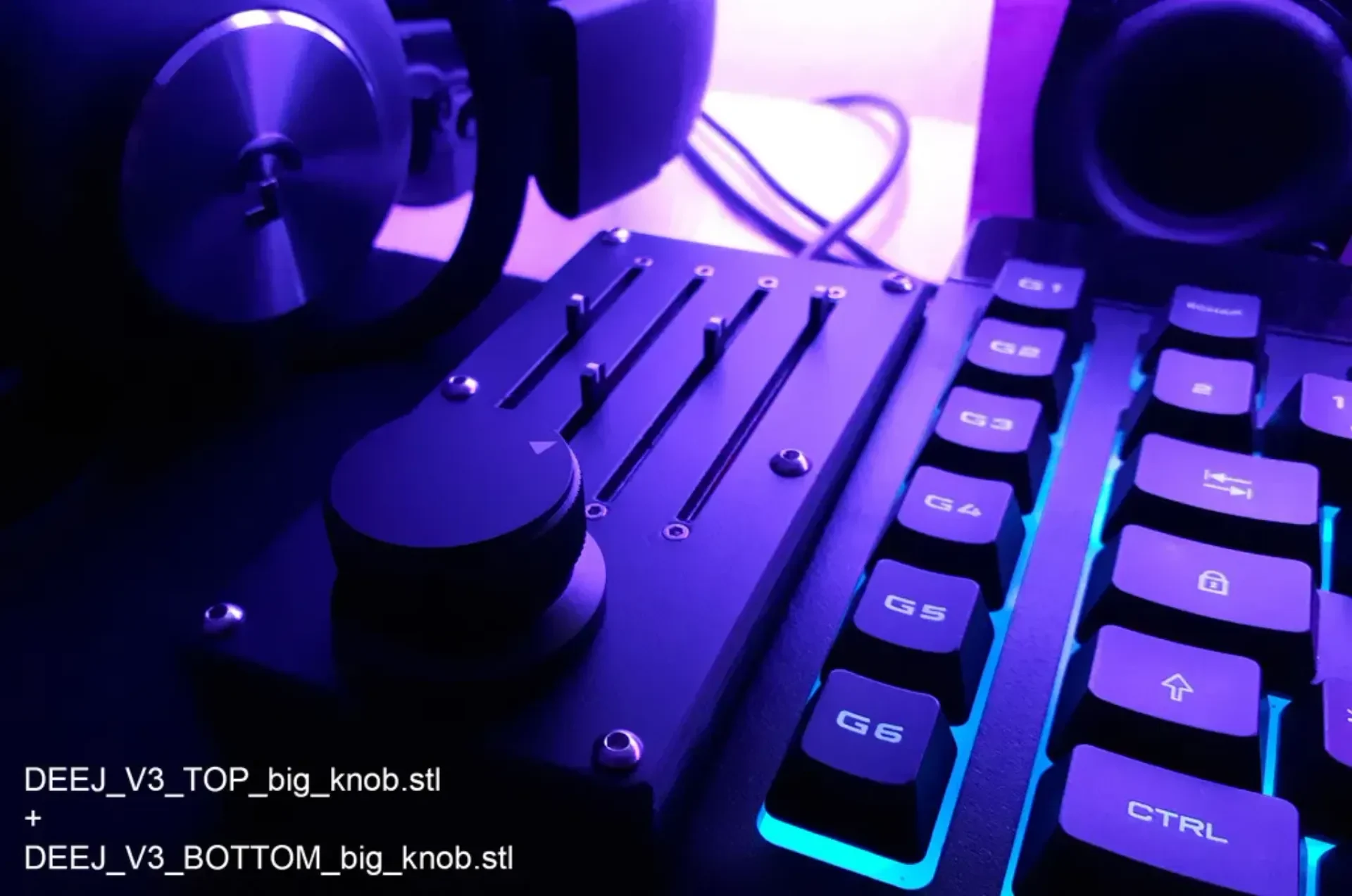

добавлен V3 для ручек большего размера (диаметром до 34 мм)

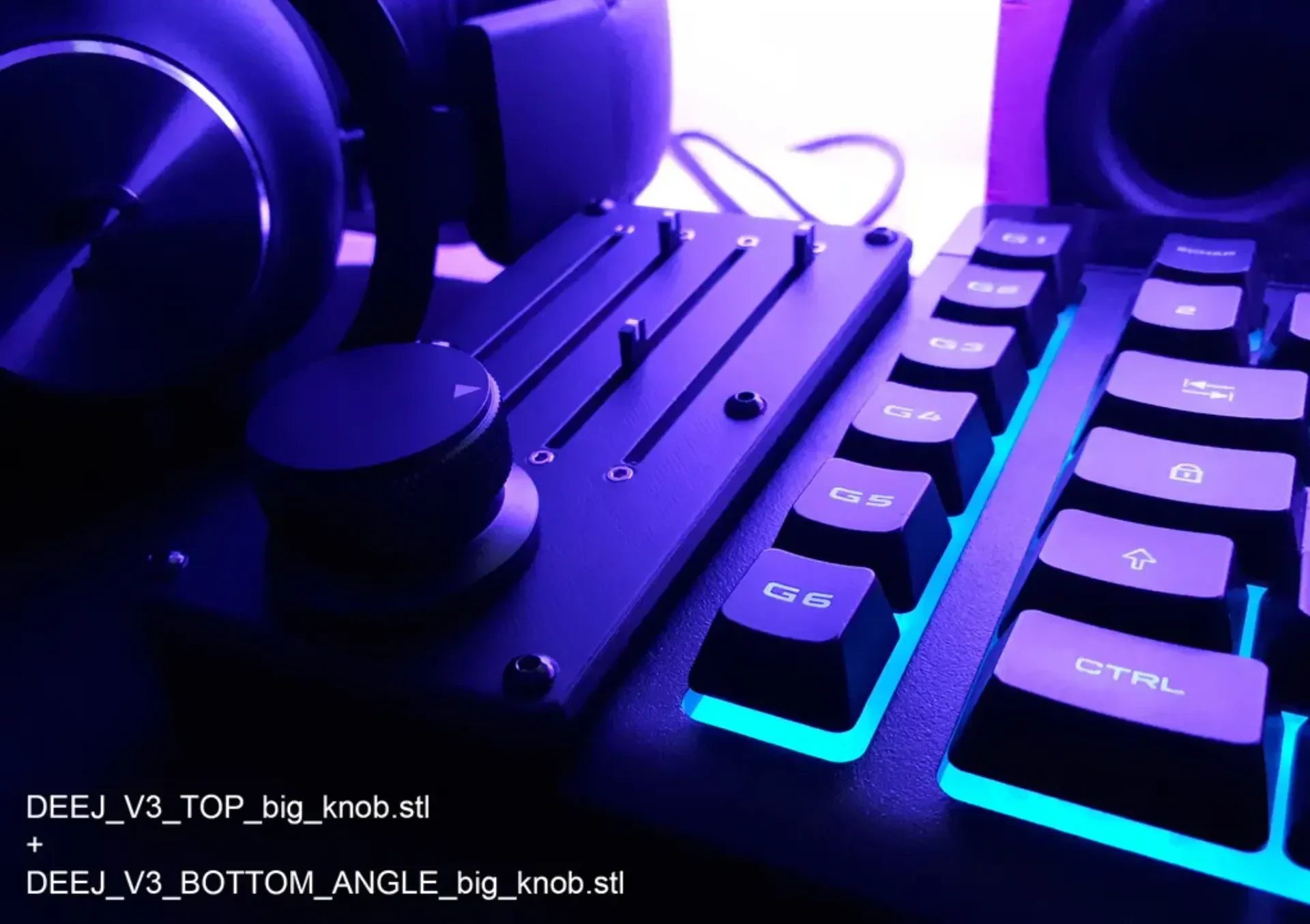

добавлена угловая нижняя часть V3

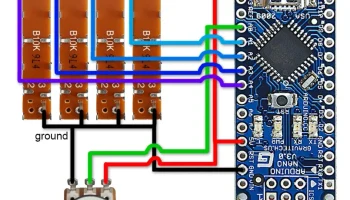

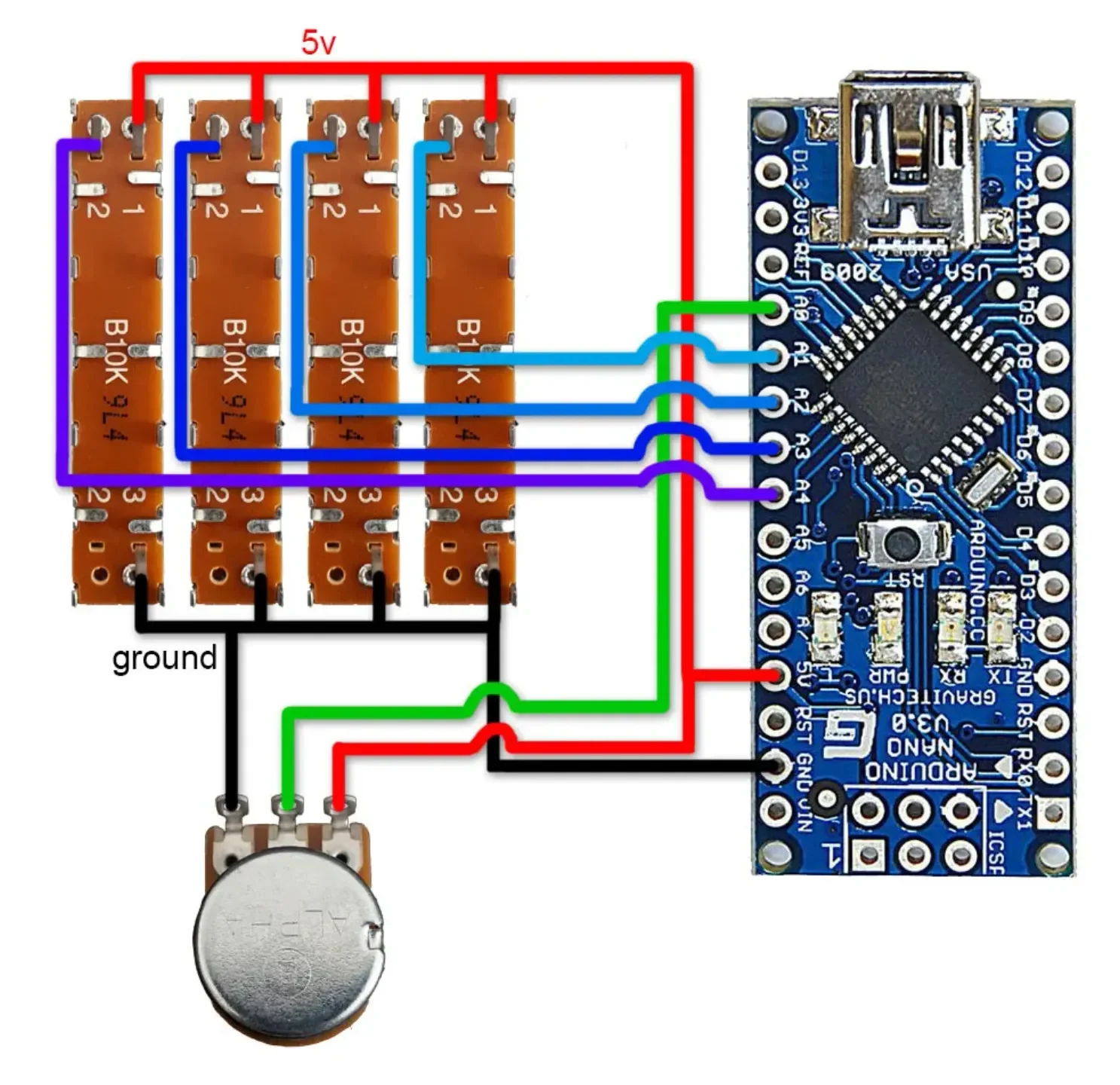

добавил схему подключения
