Аксиально-радиальный свинцовый гибочный станок............

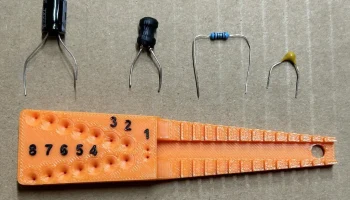

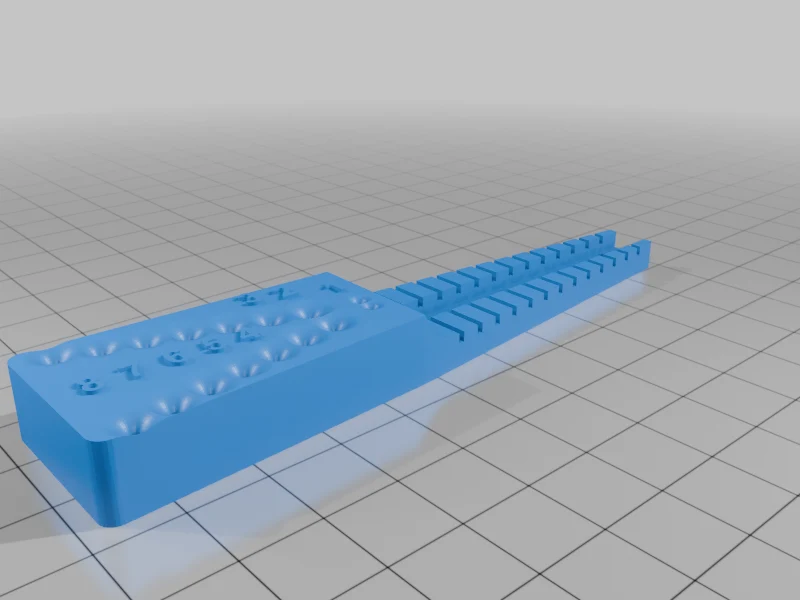

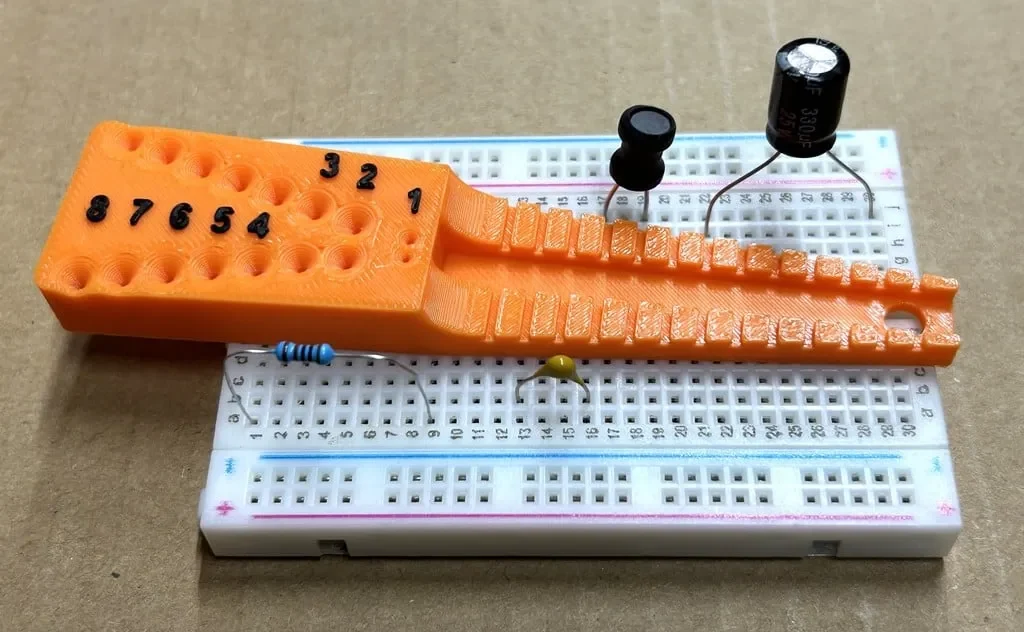

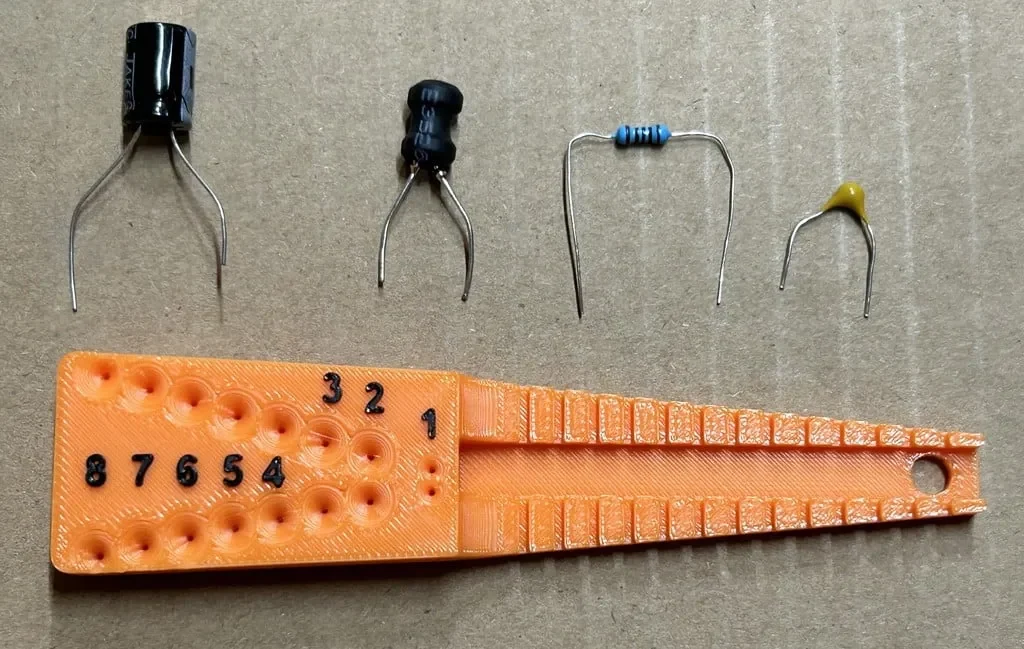

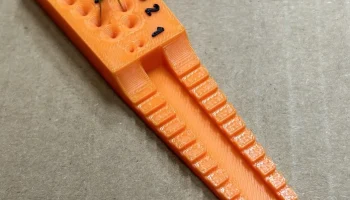

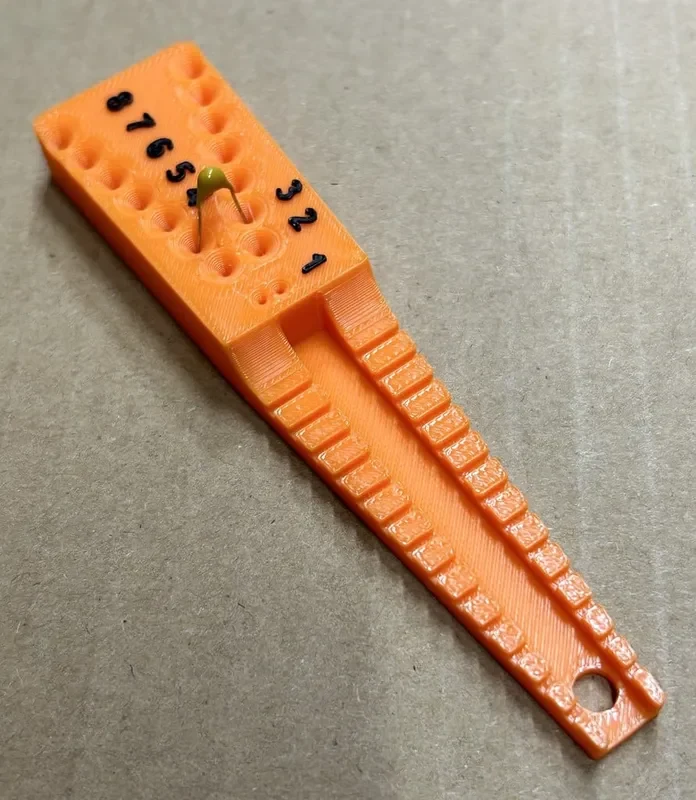

При создании электронного прототипа с использованием беспаечного макета или печатной платы всегда необходимо согнуть выводы компонентов на правильном расстоянии. Для этого подойдет гибочный станок. Этот дизайн представляет собой ремикс прекрасного инструмента OneByteGone (https://www.thingiverse.com/thing:6703/files). Этот изгибатель выводов хорош для компонентов с осевыми выводами (например, резисторов с выводами), но многие компоненты имеют радиальные выводы (например, керамические конденсаторы с выводами, электролитические конден��аторы, радиальные дроссели). Поэтому к осевому гибочному станку я добавил радиальный гибочный станок. Просто аккуратно вставьте компонент в соответствующую пару отверстий. Пара отверстий пронумерована от 1 до 8, что означает от 0,1 до 0,8 дюйма. Я также указывает количество желаемых мест в типичной беспаечной макетной плате (если выводы находятся на расстоянии 4 мест друг от друга, согните, используя пару от��ерстий номер 4).

Настройки печати

Бренд принтера:

Бамбулабс

Принтер:

Бамбу P1S

**Плоты:**

Нет

Поддерживает:

Нет

**Разрешение:**

0,2 мм или меньше

Заполнение:

15%

**Нить:** Bambu Lab PLA, оранжевый

Примечания:

Печатайте с небольшим разрешением, так как отверстия очень маленькие.

Категория: Электроника
