Кольцевой щит Neopixel для WeMos D1 mini

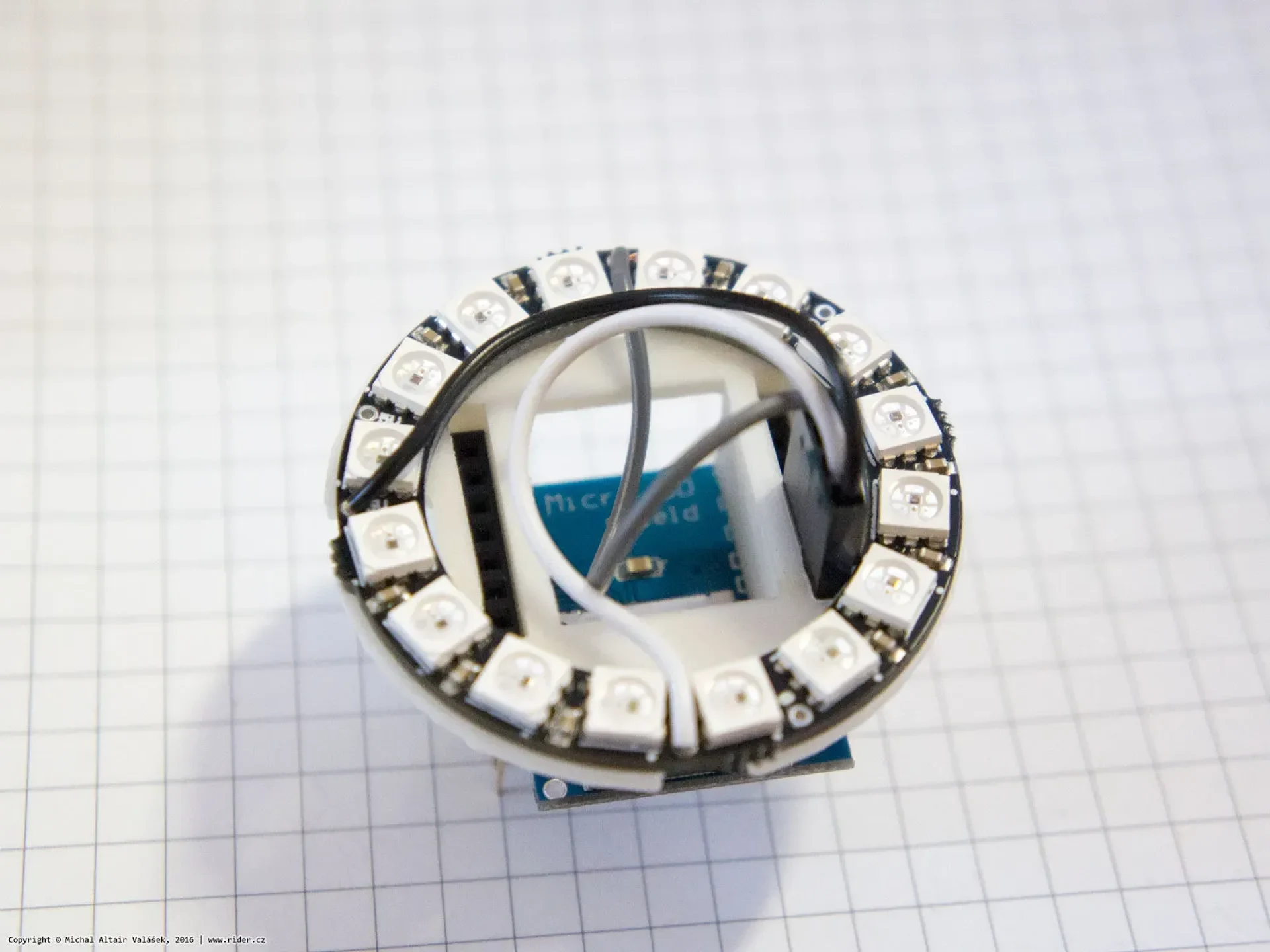

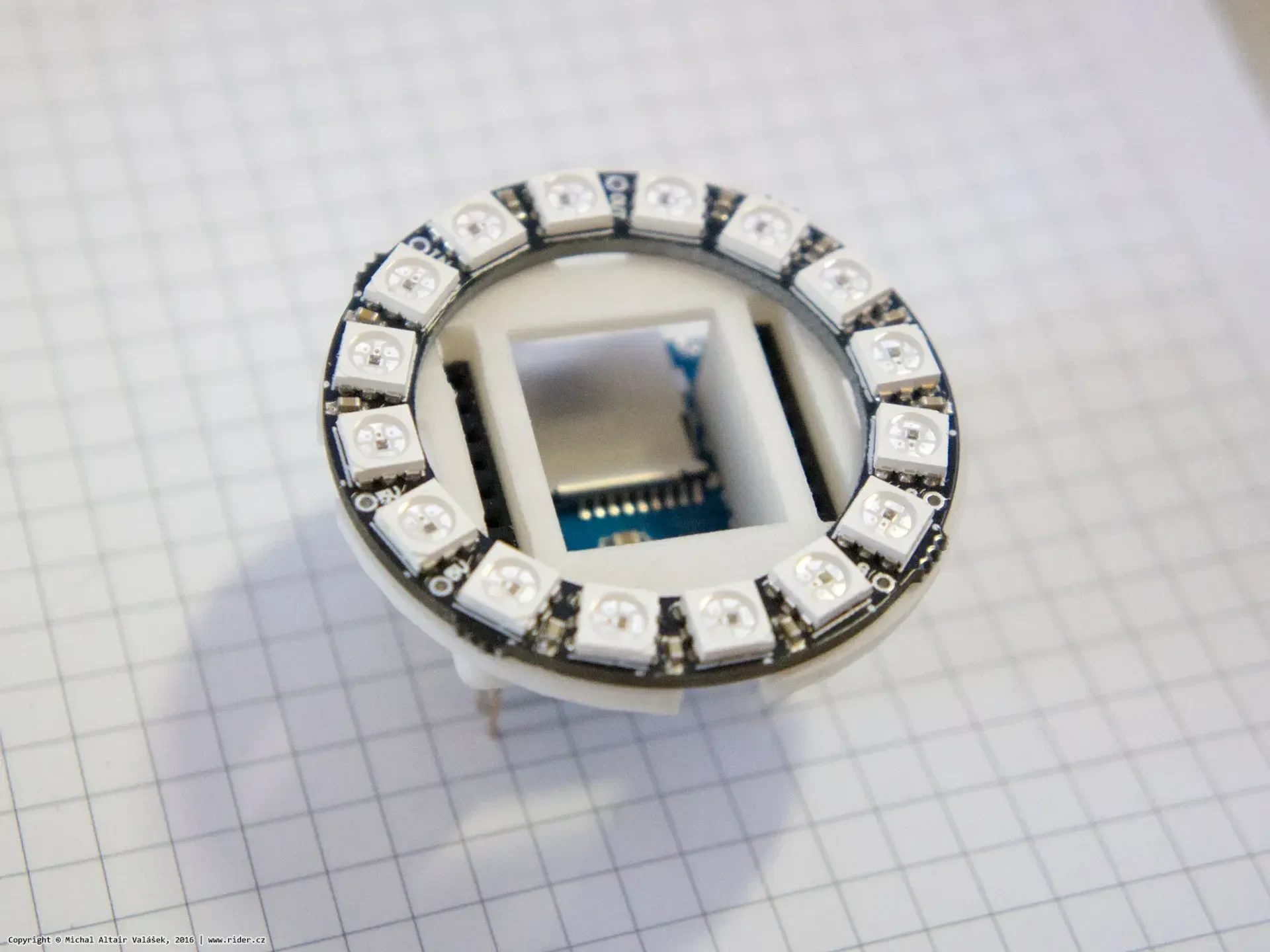

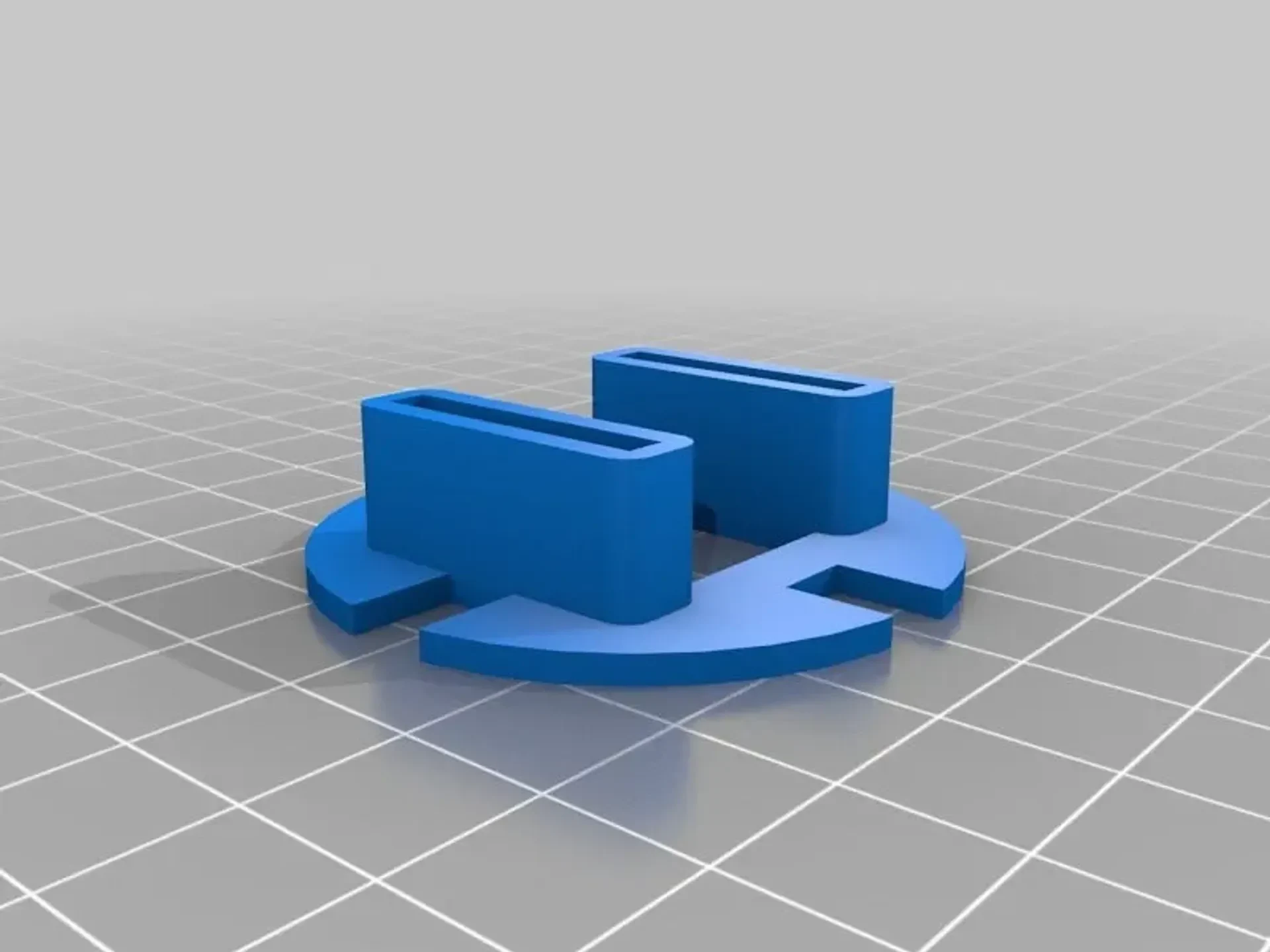

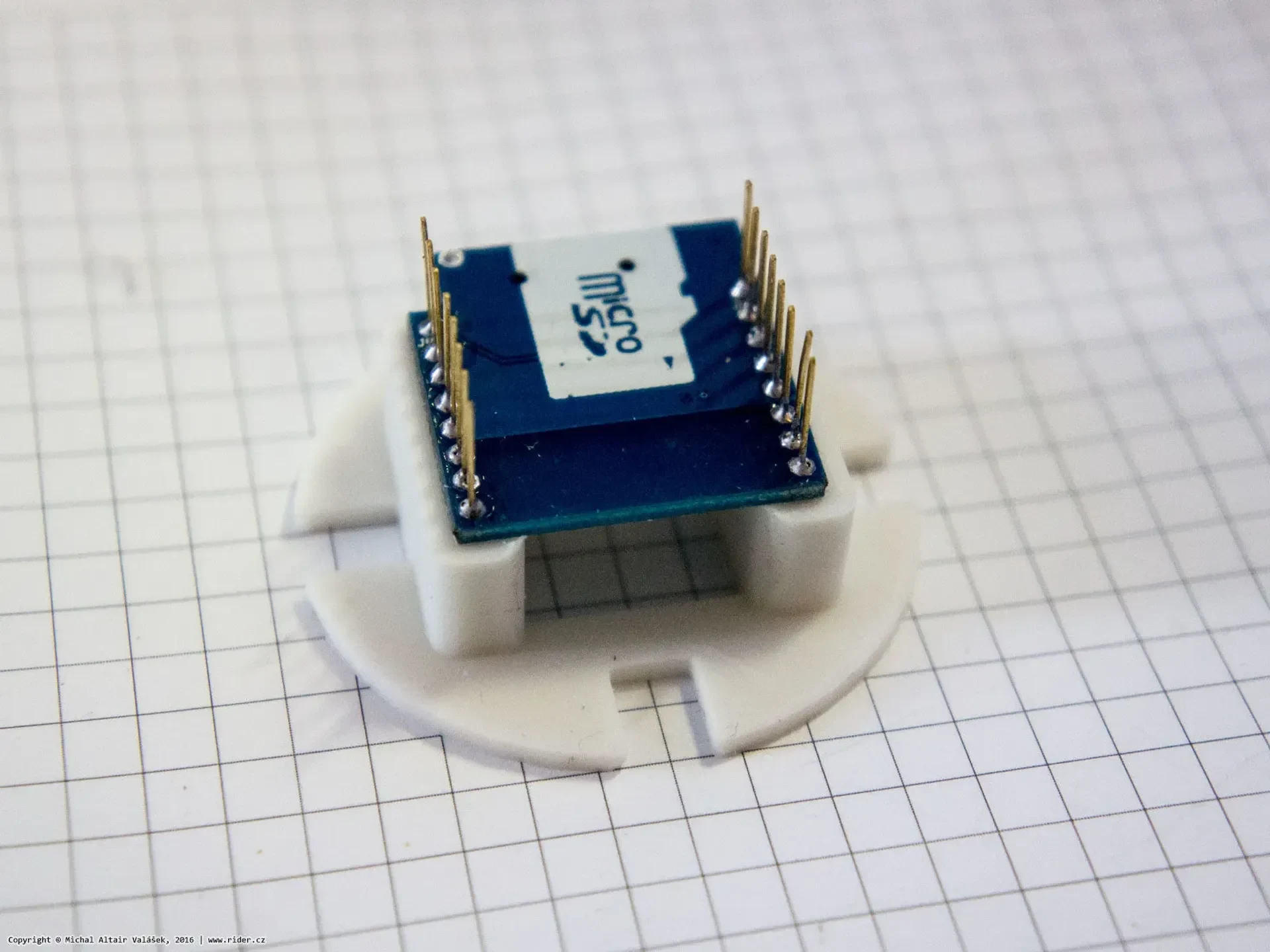

Это держатель для кольца Neopixel с 16 светодиодами RGB (внешний диаметр 45 мм). его можно разместить поверх D1 mini или любого щита. Затем вы можете приклеить кольцо поверх них горячим клеем или двойной клейкой лентой.

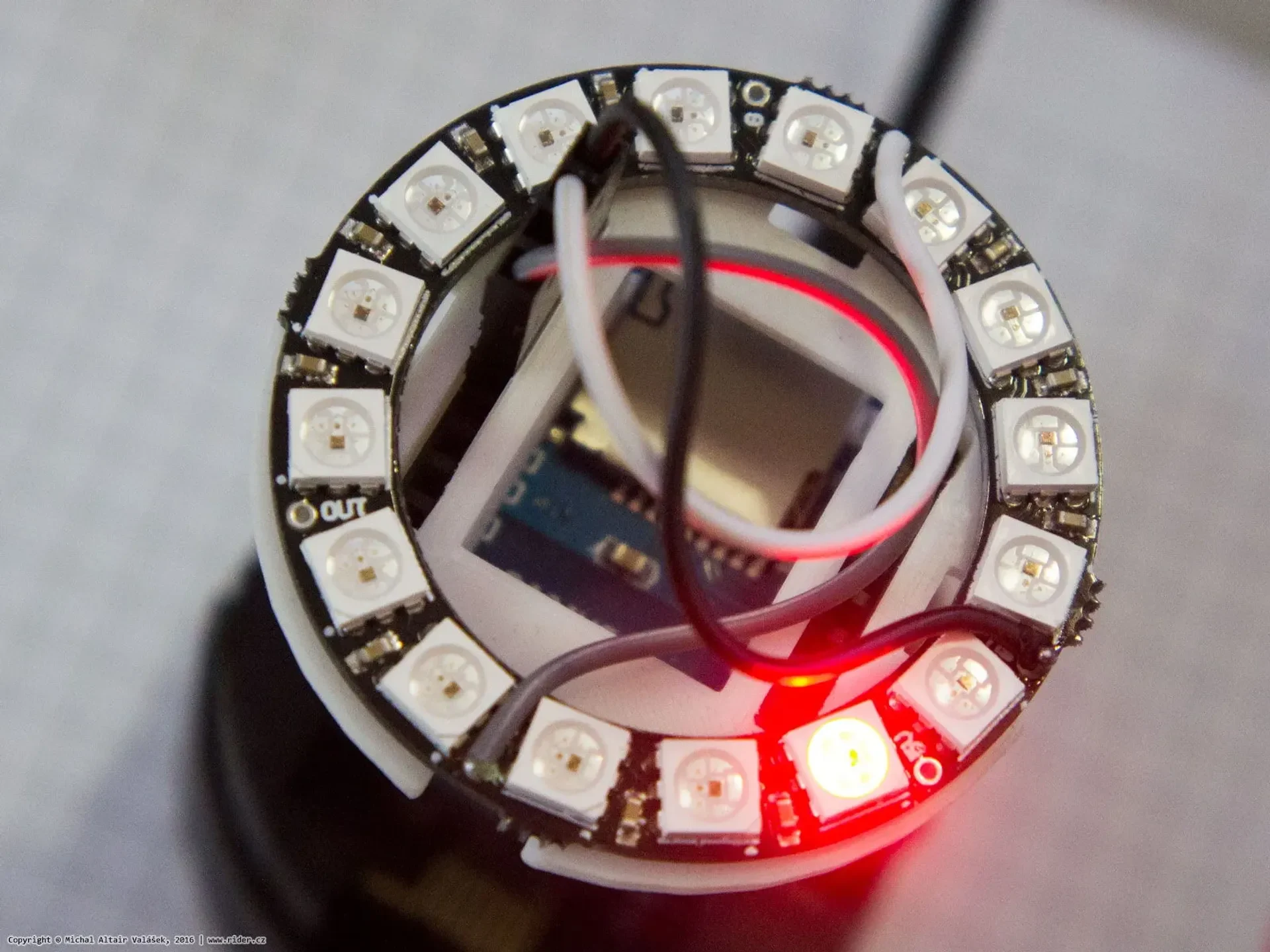

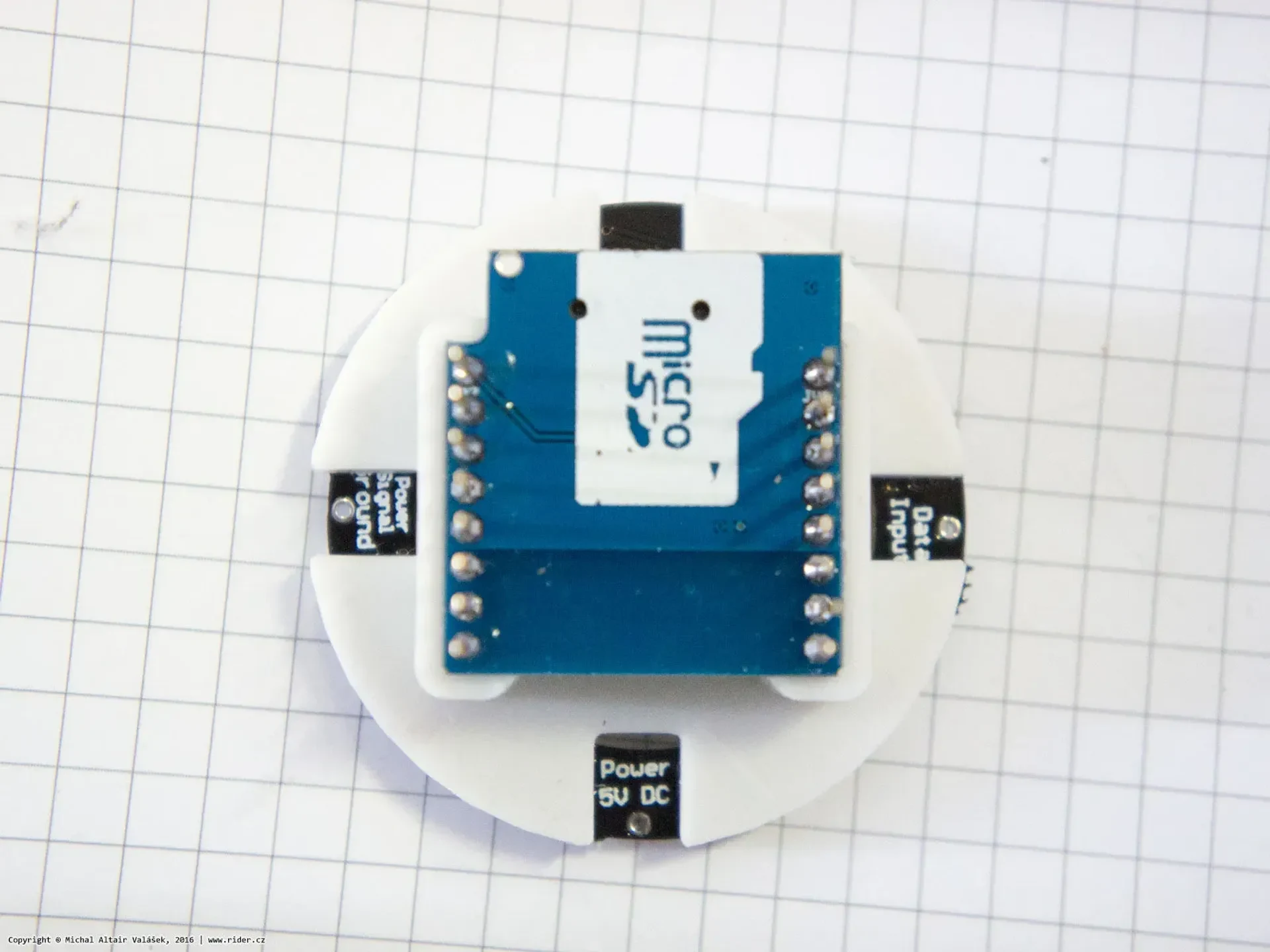

На кольце имеются отверстия для портов VCC, GND и Data IN (четвертое отверстие — для того, чтобы вещь была симметричной и проще монтировалась и использовалась). Отверстия для вывода данных нет из-за его неудобного расположения. Эту проблему можно решить, но я не ожидаю, что многие люди будут что-то цеплять после кольца, поэтому я проигнорировал это.

Распечатать инструкции
Категория: Настройки печати электроники

Производитель принтера: RepRap

Принтер: Пруса i3 MK2

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2 мм

Заполнение: 10% прямолинейное

Примечания:

Легко печатает без каких-либо подставок или подставок.
