Напечатанное на 3D-принтере крепление для телескопа EQ с ...
ВНИМАНИЕ: вышла новая версия!

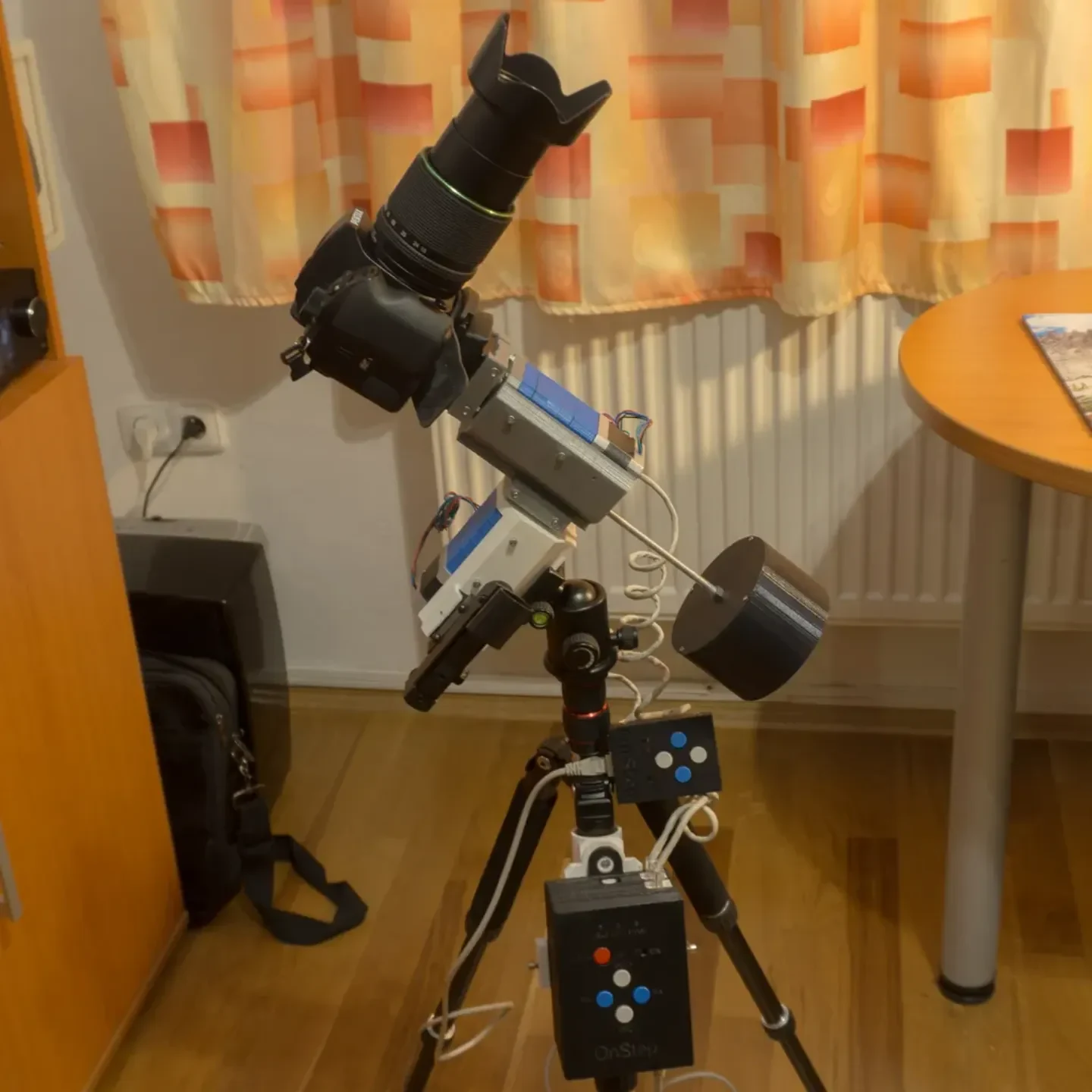

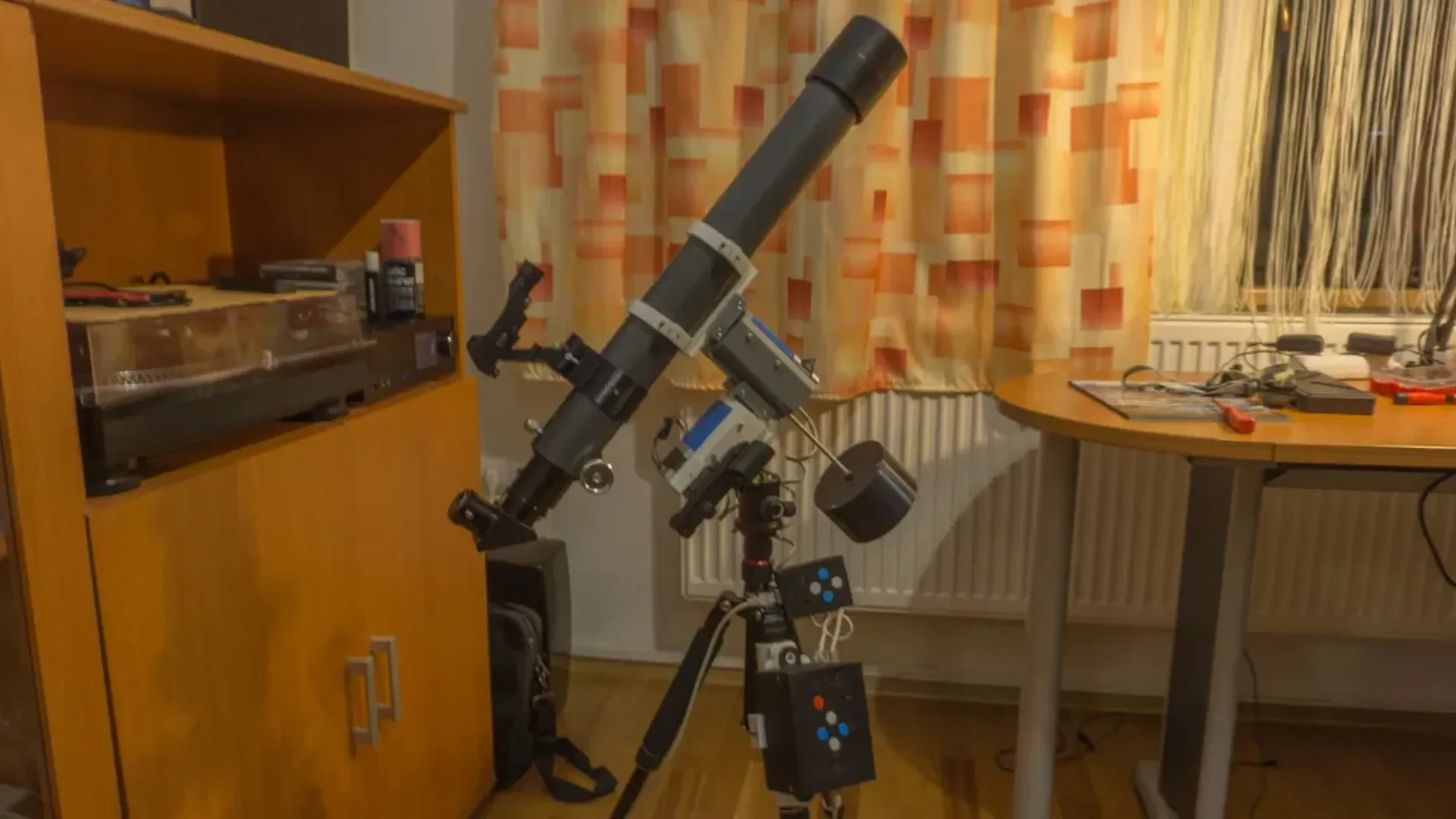

Крепление эквалайзера для небольшого телескопа или зеркальной камеры с контроллером OnStep goto.
Как это работает? Смотрите мое видео: https://youtu.be/2uIM-Aml7Mk
Исходники FreeCAD на Github

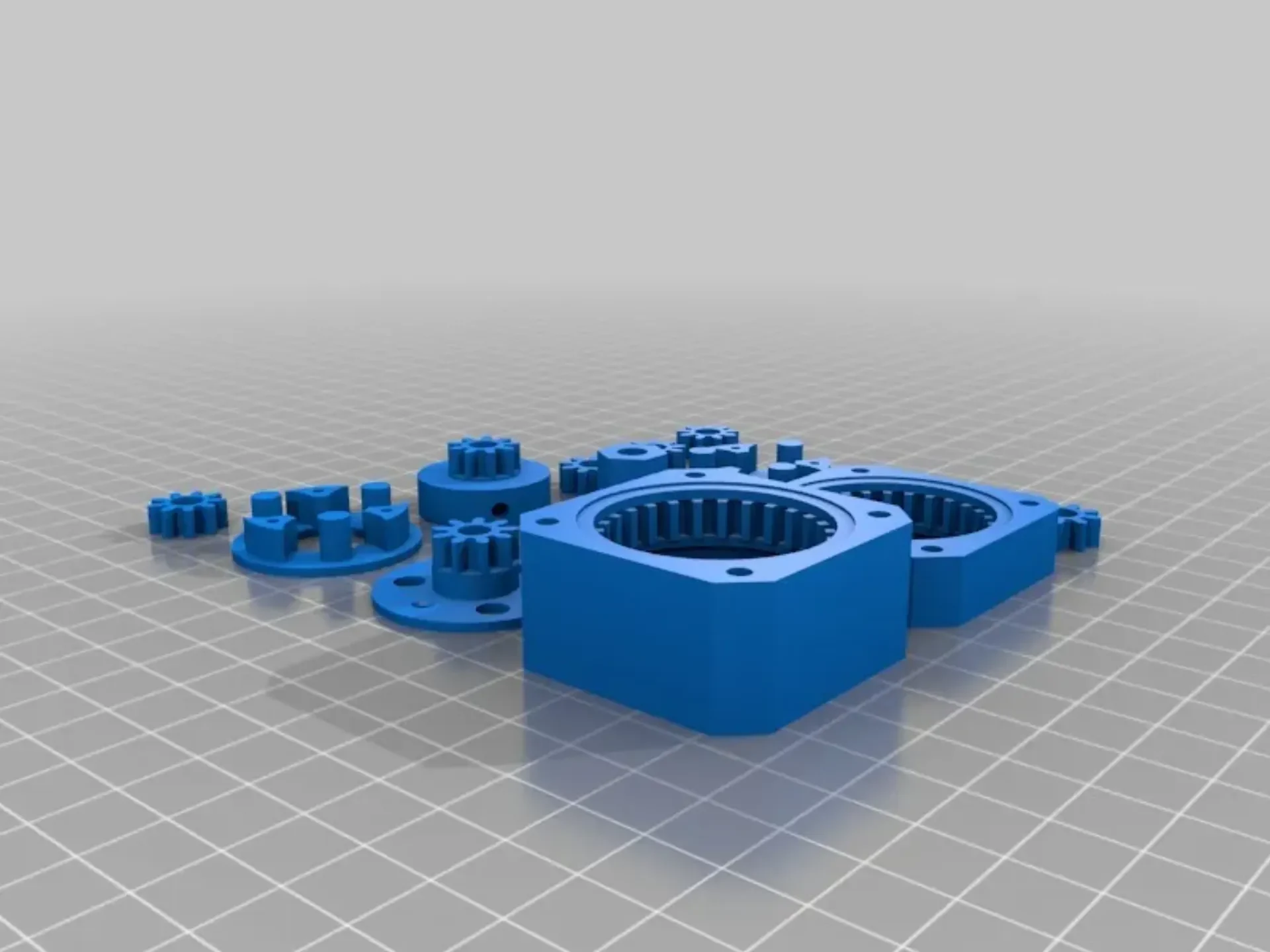

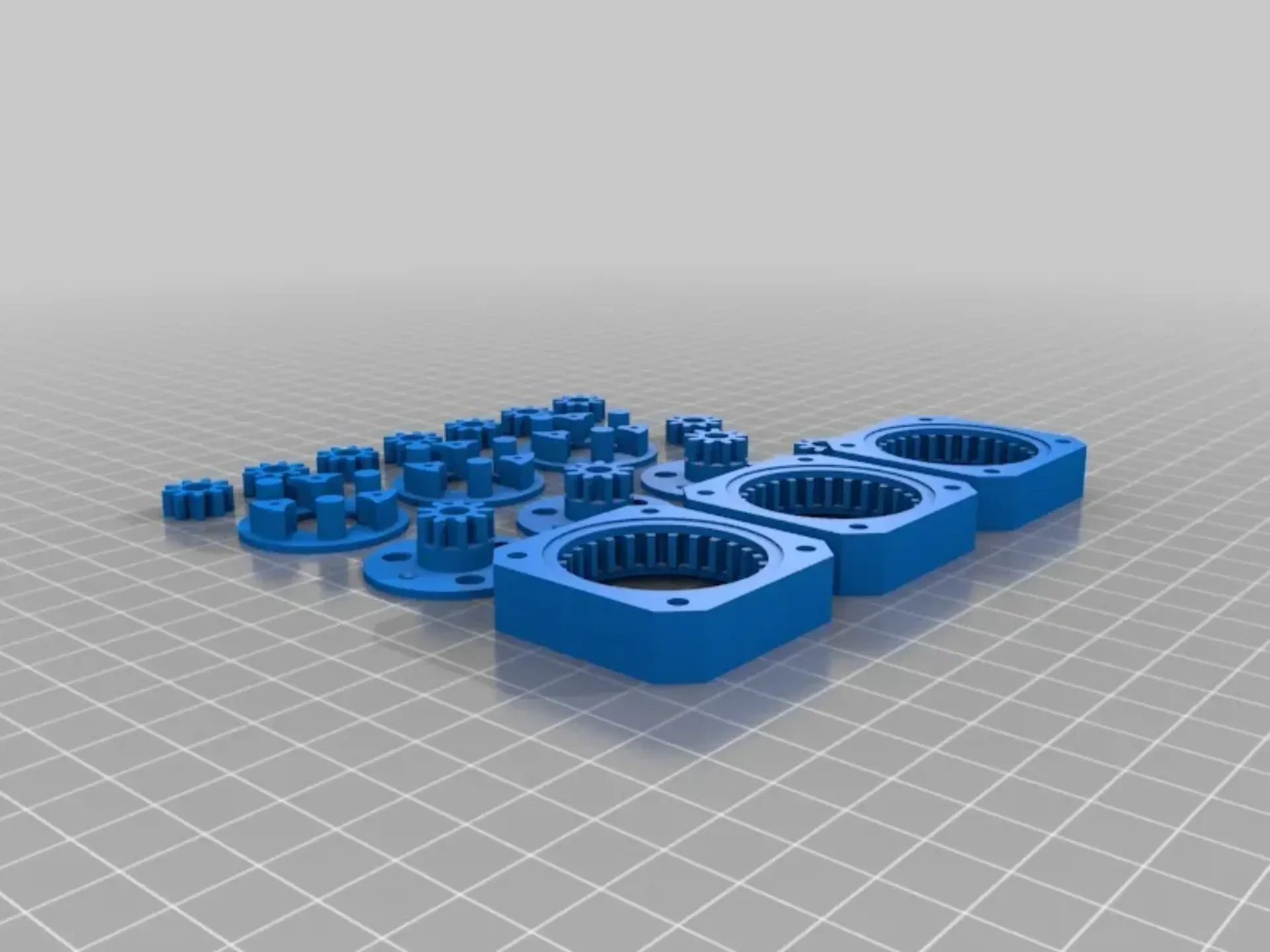

Используемое крепление эквалайзера: 2 коробки передач My Planetary 1024:1
Дополнительная информация о контроллере перехода OnStep в проекте Говарда Даттона
OnStep config.h
Для шаговых двигателей NEMA17 40 мм 200:
// Ось1 предназначена для RA/Az #define StepsPerDegreeAxis1 9102.22222 // рассчитывается как: Stepper_steps* micro_steps* gear_reduction1* (gear_reduction2/360) // NEMA17 + PLANET: 200 * 16 * 1 * 1024/360 = 9102,22222
// Axis2 для Dec/Alt #define StepsPerDegreeAxis2 9102.22222 // рассчитывается как: Stepper_steps* micro_steps* gear_reduction1* (gear_reduction2/360) // NEMA17 + PLANET: 200 * 16 * 1 * 1024/360 = 9102.22222
// PEC, количество шагов для полного вращения червяка (в РА), (StepsPerDegreeAxis1360)/gear_reduction2. Игнорируется на монтировках Alt/Azm. #define StepsPerWormRotationAxis1 3200L // NEMA17 + PLANET: (9102.22222360)1024 = 3200
Для шаговых двигателей NEMA17 40 мм 400:
// Ось1 предназначена для RA/Az #define StepsPerDegreeAxis1 18204.44444 // рассчитывается как: Stepper_steps* micro_steps* gear_reduction1* (gear_reduction2/360) // NEMA17 + PLANET: 400 * 16 * 1 * 1024/360 = 18204.44444
// Axis2 для Dec/Alt #define StepsPerDegreeAxis2 18204.44444 // рассчитывается как: Stepper_steps* micro_steps* gear_reduction1* (gear_reduction2/360) // NEMA17 + PLANET: 400 * 16 * 1 * 1024/360 = 18204.44444
// PEC, количество шагов для полного вращения червяка (в РА), (StepsPerDegreeAxis1360)/gear_reduction2. Игнорируется на монтировках Alt/Azm. #define StepsPerWormRotationAxis1 6400L // NEMA17 + PLANET: (18204,44444360)/1024 = 6400
Еще одна рекоменд��емая ссылка:
Мой OnStep для крепления Seben EQ3
Мой портативный контроллер OnStep ST4
Мой телескоп своими руками
ПРИМЕЧАНИЕ:

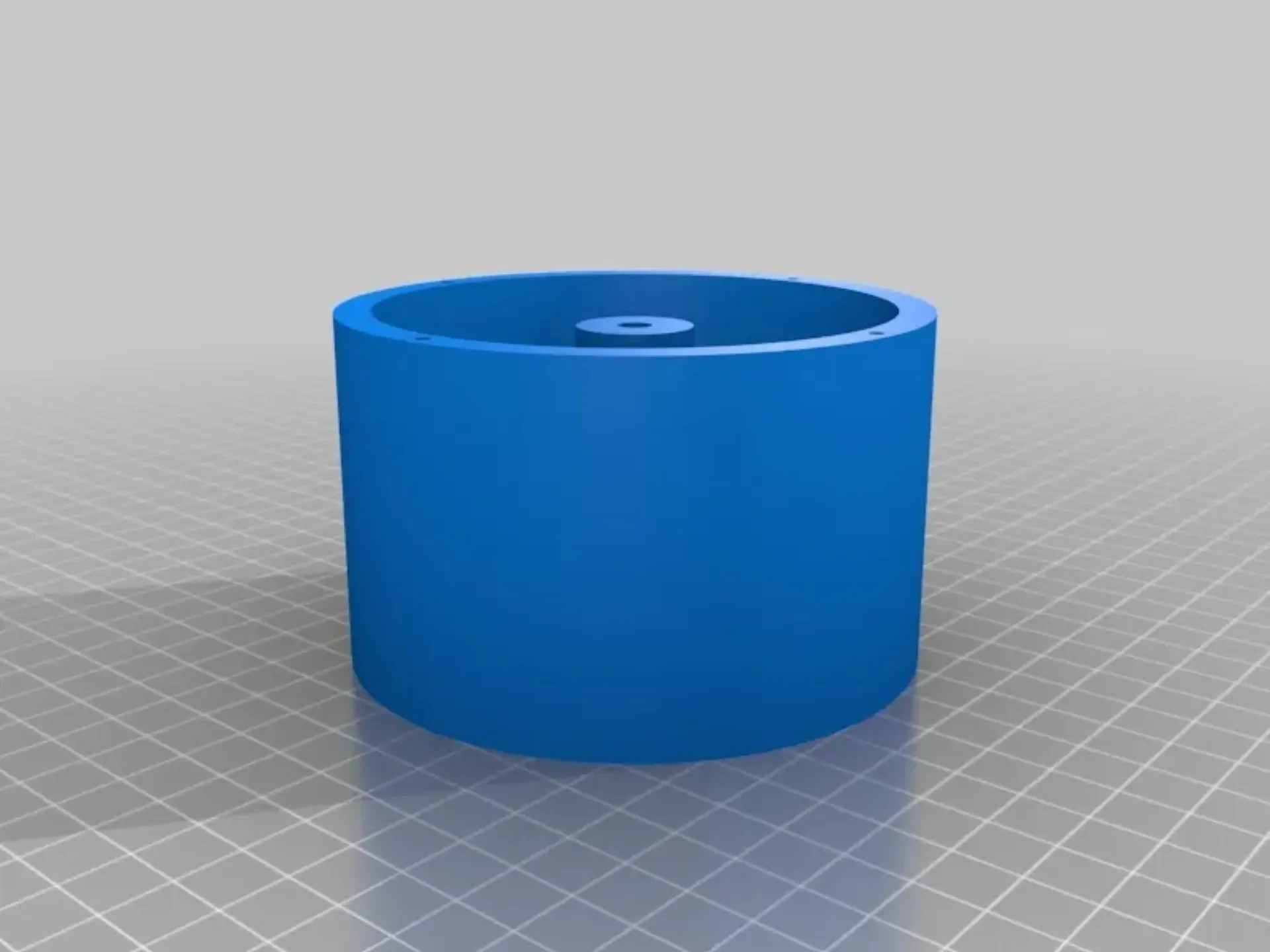

Используйте камни и цемент, чтобы заполнить гири.
Категория: Сделай сам
