Кнопочный блок Sim Racing Wheel с магнитными подрулевыми ...

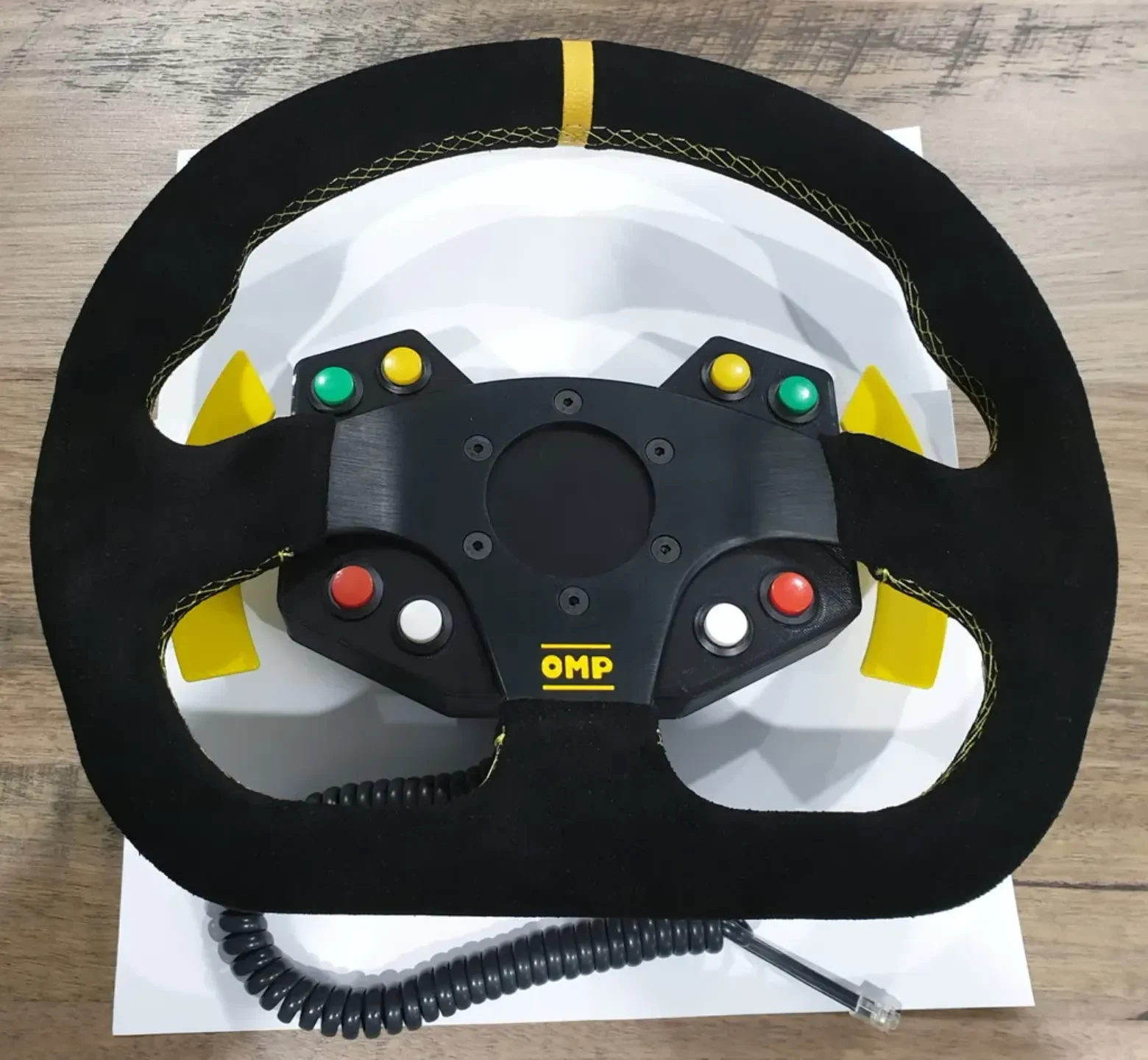

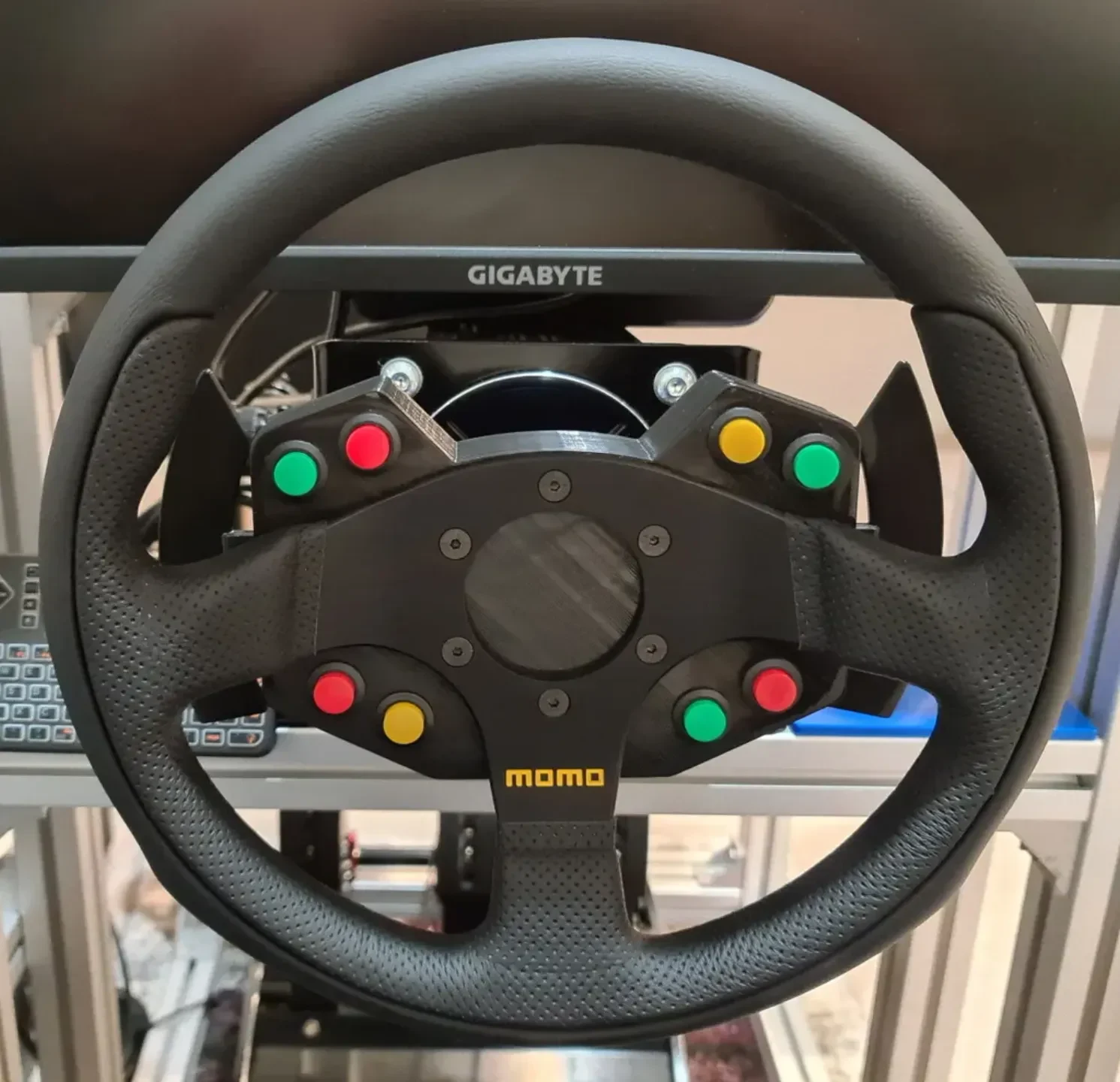

Я разработал блок кнопок для работы с рулевыми колесами диаметром от 300 до 320 мм.
Кнопочный блок содержит 8 кнопок и 2 магнитных переключателя передач и подключается к ПК через Arduino Pro Micro.

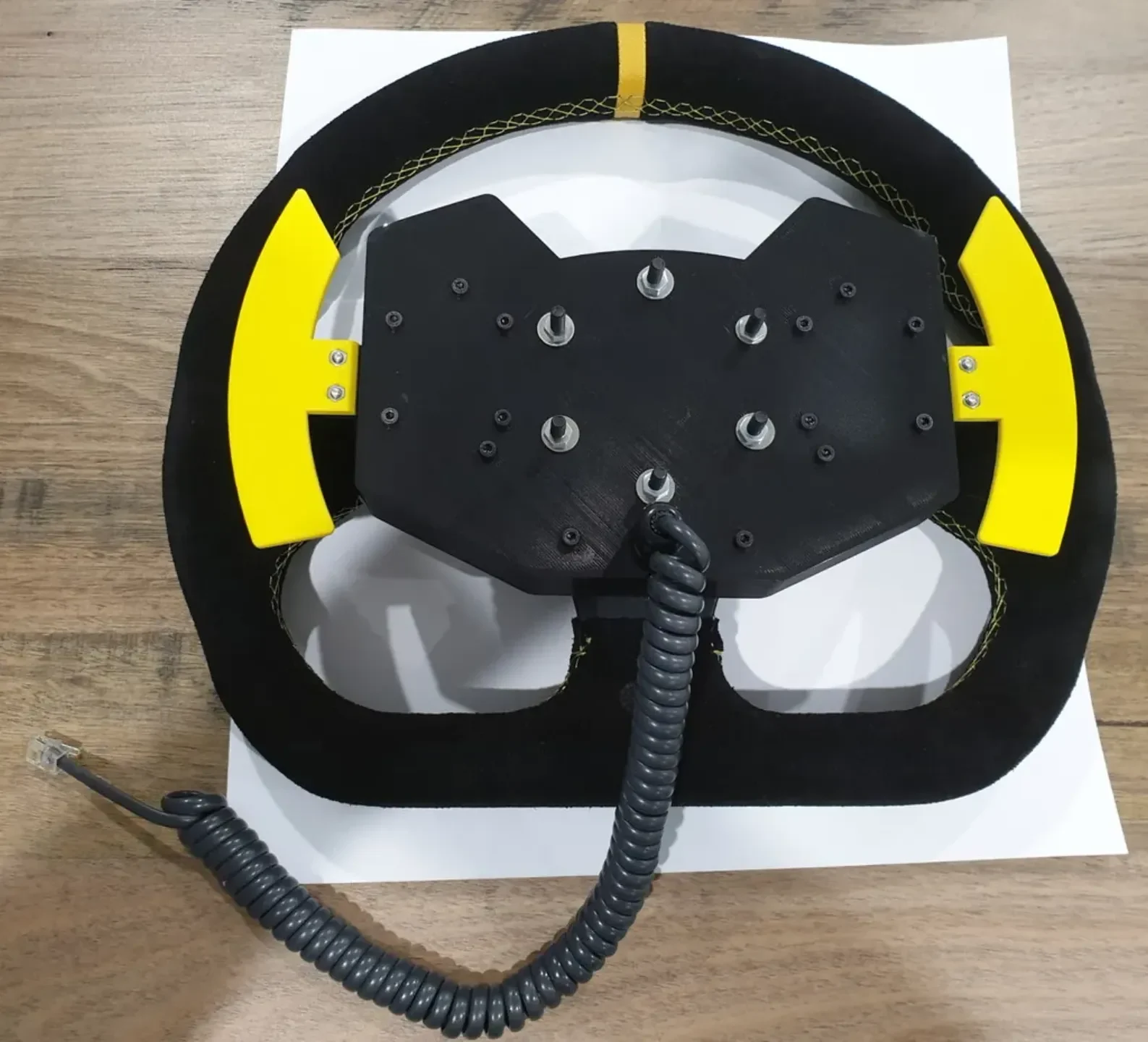

Сборка

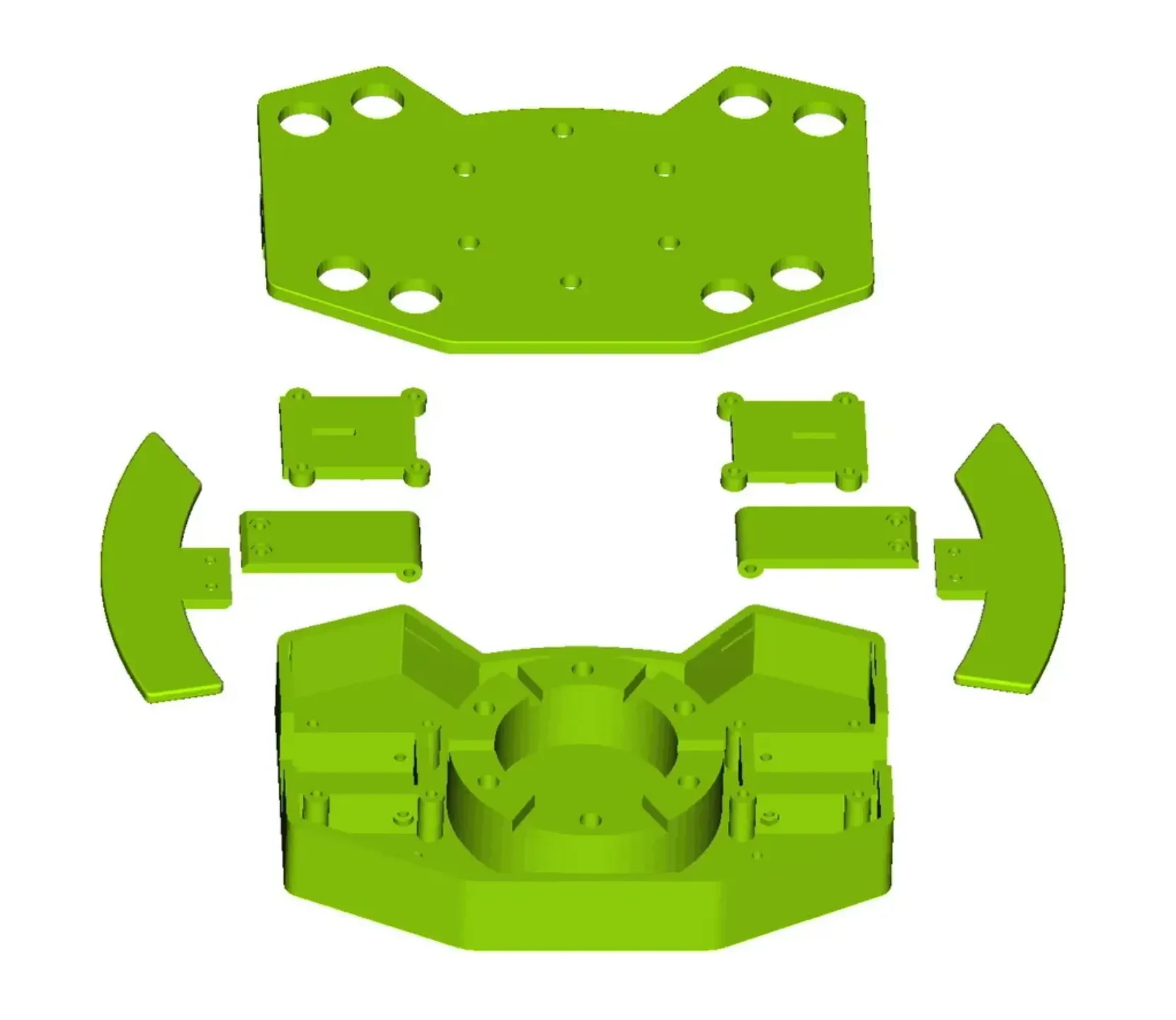

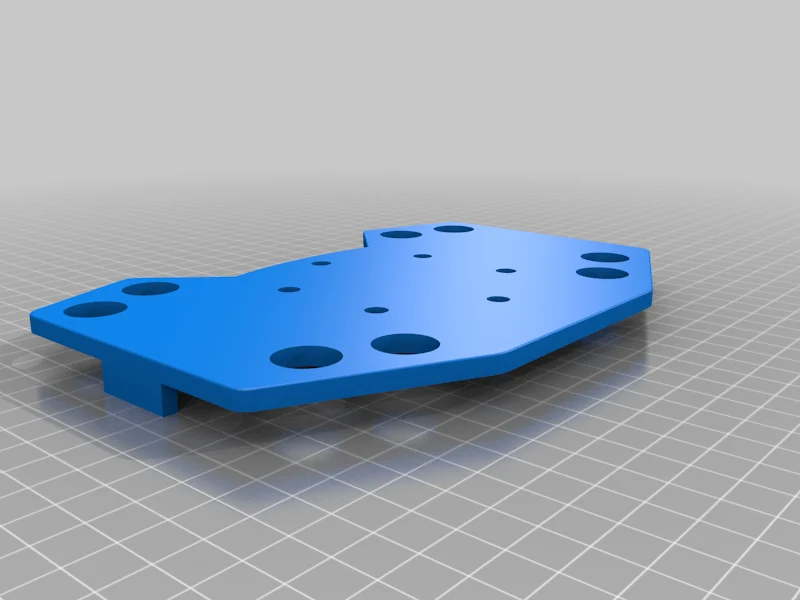

Распечатайте детали. Выберите заднюю крышку, которую вы хотите использовать, в зависимости от ваших настроек.
У одного отверстие для кабеля расположено сзади, а у другого — внизу.
Вам нужно будет распечатать 2 рычага шарнира переключения передач и 2 пластины переключателя переключения передач. Напечатайте рычаги и лопасти шарнира переключателя, используя 100% заполнение. Остальное можно распечатать с заполнением 40%.

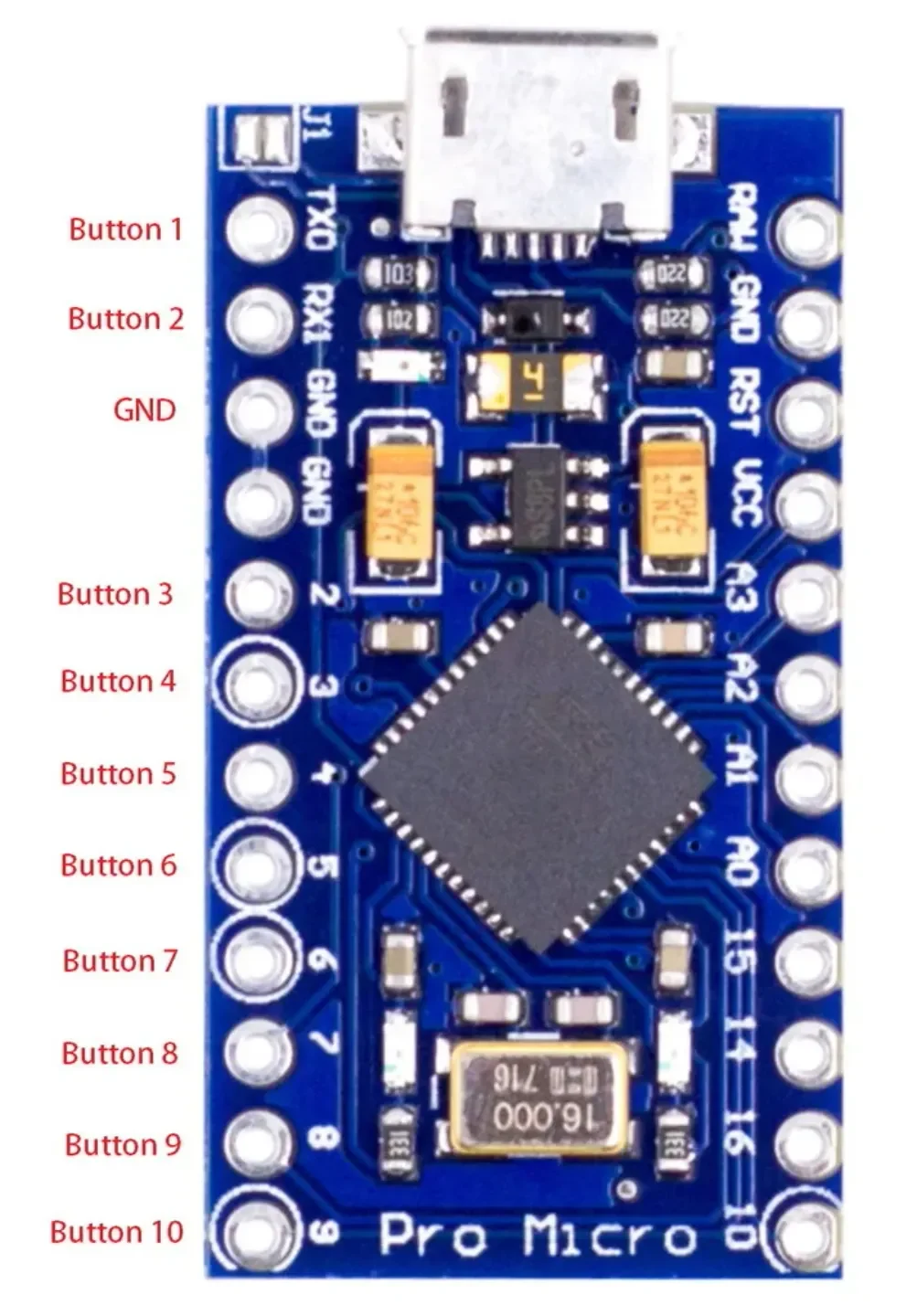

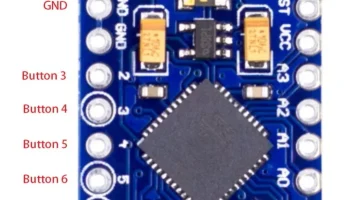

Запрограммируйте Arduino Pro Micro, следуя инструкциям в предоставленном файле.
Вклейте гайки в места крепления на задней стороне передней крышки.

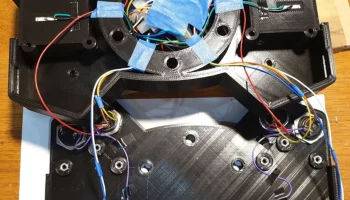

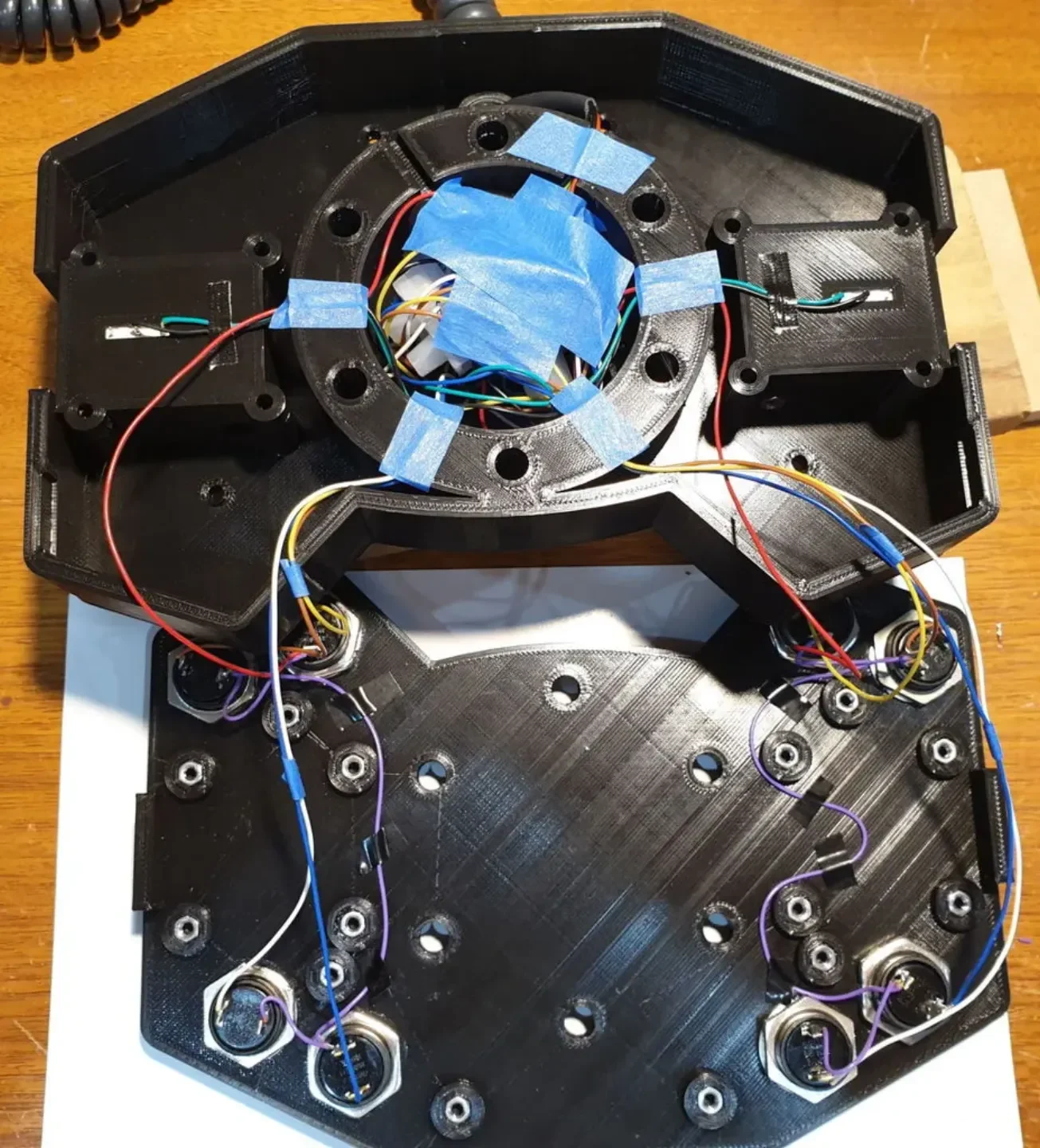

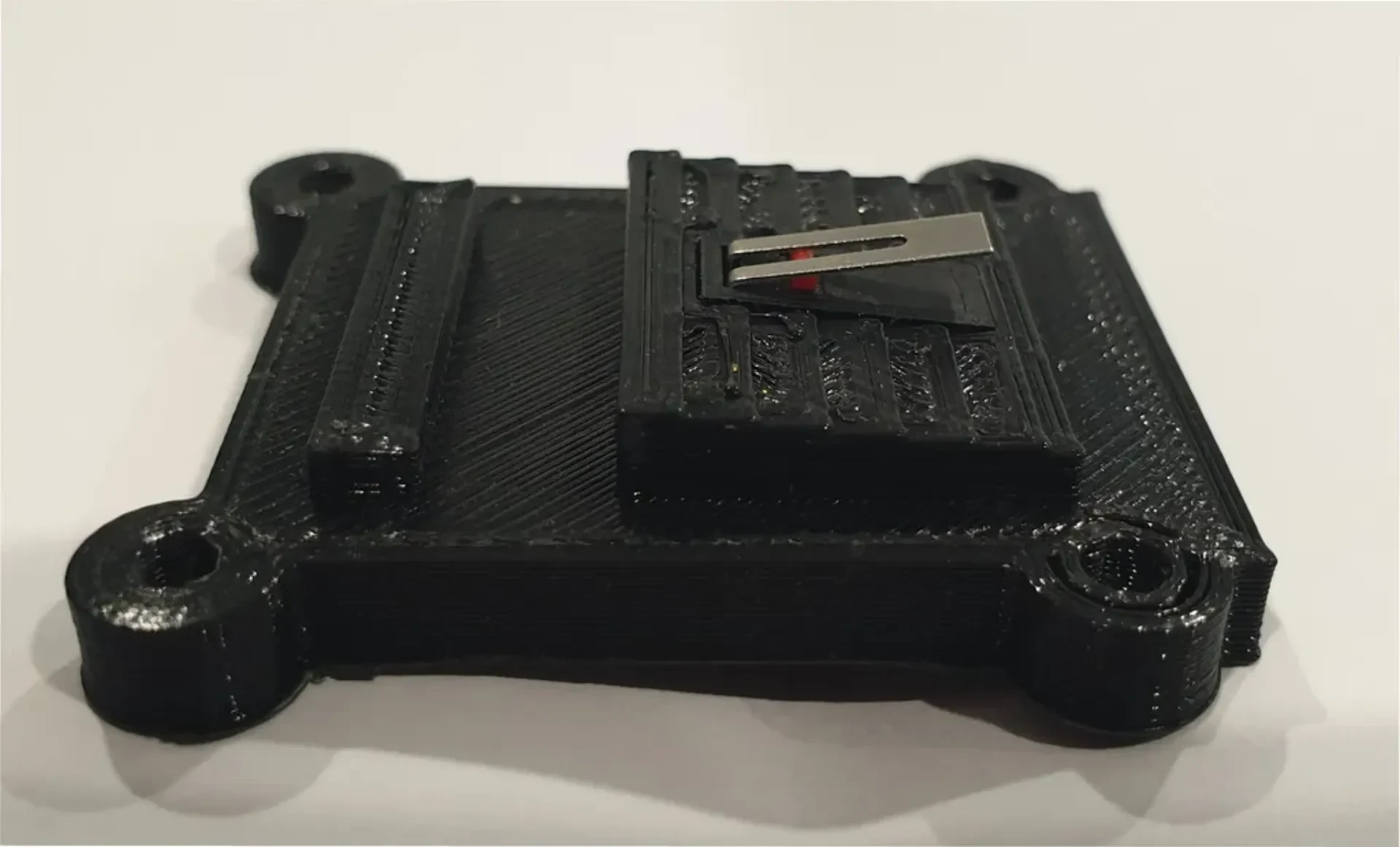

Подсоедините провода и вставьте микропереключатели рычага в пластины переключателя переключения передач, соблюдая ориентацию, указанную на прилагаемом изображении.
Приклейте магниты в пазы задней крышки и рычаги шарнира переключателя.
Установите кабельный ввод в заднюю крышку и вставьте USB-кабель.
Установите рычаги шарнира переключения передач в заднюю крышку с помощью винта и гайки диаметром 30 мм.
Установите пластины переключателя переключения передач на место на задней крышке.
Установите кнопочные переключатели в переднюю крышку.
Подключите все переключатели, а затем установите переднюю крышку на заднюю крышку с помощью винтов 30 мм.
Установите подрулевые лепестки с помощью винтов диаметром 8 мм.
Советы
Не наносите суперклей непосредственно на места крепления гаек. Вместо этого наденьте гайку на кончик винта, а затем окуните гайку в клей, следя за тем, чтобы он не попал на резьбу.
Затем вы можете использовать винт, чтобы вставить их в точку крепления.
Наждачной бумагой зачистите поверхность магнита, на которую будет наноситься клей. Также обязательно проверьте ориентацию магнита между задней крышкой и рычагами шарнира переключения передач, чтобы убе��иться, что они притягиваются.
Чтобы он поместился, вам понадобится разъем micro USB под углом 90 градусов для подключения к Arduino Pro Micro. Вы также можете разрезать пластик обычного разъема, чтобы его можно было согнуть.
Используйте ленту, чтобы расположить провода при установке.
Части
Кол-во 1 — Arduino Pro Micro ATmega32U4, 5 В, 16 МГц
Кол-во: 8 — R13-507 Кнопка мгновенного действия — Монтажное отверстие 16 мм
Кол-во: неодимовые дисковые магниты N45 диаметром 4-8 мм и высотой 5 мм.
Кол-во 1 — кабельный ввод PG7
Кол-во 2 — 125 В, 1 А, 3 клеммы, микропереключатель с рычагом 13 мм без фиксации
Кол-во 20 — шестигранная гайка M3 (3 мм)
Кол-во 16 — винт с головкой под торцевой ключ M3 x 30 мм
Кол-во 4 — винт с полукруглой головкой M3 x 8 мм
Настройки печати
Бренд принтера:
Креативность
Принтер:
CR-10 Мини
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,16
Заполнение:
40%
Нить: Esun PLA Black
Категория: Видеоигры
