Смотреть заводные часы

Механизм завода часов, который отображает текущее время, полученное через Wi-Fi. Вращение секундной стрелки также заводит механические часы. Когда вы берете часы в руки, вы можете убедиться, что отображаемое время правильное.

Он имеет два режима: обычный режим, который показывает только часы и минуты (20 оборотов в час), и режим занятости, который дополнительно отображает секунды (200 оборотов в час). Нажимая кнопку, вы можете переключаться между режимами. Также можно запрограммировать его на автоматическое отображение секунд утром.

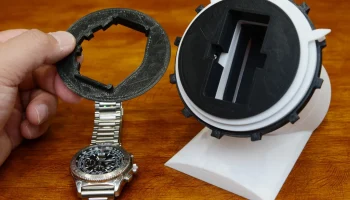

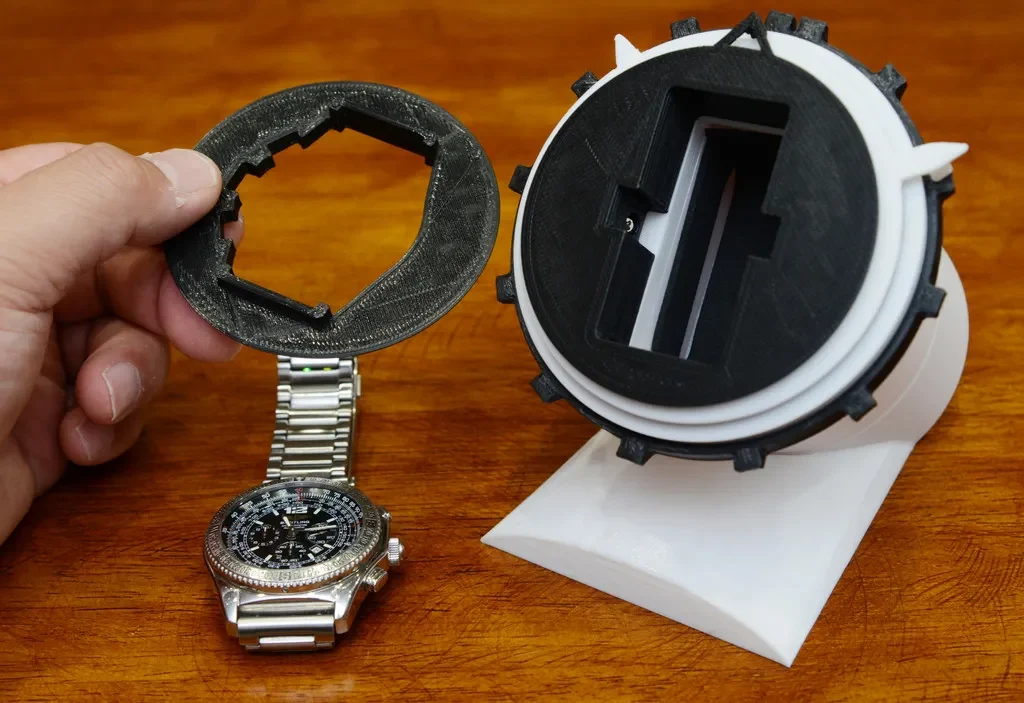

Форма отверстия для крепления часов совместима с существующей напечатанной на 3D-принтере заводной головкой для часов от Simo_dax (instructables,thingiverse), и вы можете использовать ремиксные детали для удержания часов. Другая передняя панель (watch-holder2.stl) является лишь примером и имеет специальную форму для моих часов (Breitling B-2 с умным браслетом Sony Wena 3).

Видео
Принадлежности

Вам нужно

В комплект поставки входит шаговый двигатель с редуктором 28BYJ-48 и его плата управления (около 3 долларов США за единицу).
M5Stamp C3 mate (микроконтроллер на базе ESP32) (6 долларов США за единицу)
Пули Airsoft BB (шарики 6 мм для страйкбольного оружия). Вам нужно ок. 75 мячей.
Два самореза диаметром 3 мм для крепления шагового двигателя к корпусу.
Саморезы 2 мм. Шурупы нужны очень короткие, поэтому рекомендуется приобретать в ассортименте.
Сверла для очистки и расширения отверстий
Смазочные материалы (силиконовая смазка или масло)
Несколько мягких материалов для подушечки браслета часов.
Как сделать
Распечатайте детали с предоставленной позой. Никаких опорных структур не требуется.
Осторожно удалите капли, мусор и выступы, образовавшиеся из-за Z-образного шва. Очень важно, чтобы эта вещь работала правильно.
Держатель для часов на видео, watch-holder2.stl, является лишь примером, поскольку он имеет специальную форму для моих собственных часов (Breitling B-2 с умным браслетом Sony Wena 3).
Все отверстия печатной продукции представляют собой лишь направляющие отверстия. Используйте соответствующие сверла для очистки и расширения отверстий.
Прикрепите шаговый двигатель с редуктором к корпусу с помощью саморезов диаметром 3 мм.
Заполните канал в нижней части корпуса гранулами BB.
Вставьте ротор_дно.
Снова заполните гранулы BB между корпусом и ротором.
Прикрепите циферблат к корпусу саморезами диаметром 2 мм. Пожалуйста, используйте винты подходящей длины, иначе они будут выступать с противоположной стороны.
Припаяйте контактный разъем к M5Stamp C3. Достаточно только длинной стороны.
Соедините M5Stamp и плату драйвера с помощью перемычек DuPont. К 1, 2, 3, 4 портам платы драйвера я подключил 10, 8, 7, 6 портов M5Stamp C3 соответственно.

Откройте программу (lock.ino) и отредактируйте ее.

Часовой пояс: пожалуйста, установите свой часовой пояс (разница во времени с GMT).
Измените SSID и пароль Wi-Fi.
Отредактируйте время, чтобы автоматически включать и выключать режим занятости. Рекомендуется устанавливать время перехода в режим занятости утром, поскольку вы можете убедиться в правильности своих часов, когда наденете их.
Эта намоточная машина вращается прибл. 20 оборотов в час (10 по часовой стрелке и 10 против часовой стрелки) в обычном режиме. Таким образом, обычного режима недостаточно для поддержания работоспособности часов, необходимо добавить режим занятости (200 оборотов в час). Обычным часам требуется 650-1600 оборотов в день. Вы можете найти ресурсы для подтверждения рекомендуемой ставки (TPD).
SmartConfig можно использовать при включении флага. Вы можете установить SSID и пароль с помощью приложений для смартфона.

Прошейте программу с помощью Arduino IDE и проверьте, правильно ли вращается двигатель.

Прикрепите плату драйвера к ножке с помощью саморезов диаметром 2 мм. Опять же, пожалуйста, используйте винты соответствующей длины.
Вставьте M5Stamp C3 в паз на ножке. Никаких винтов не требуется.
Подключите шаговый двигатель и зафиксируйте корпус и ножку саморезами. Выступ винта из ножной части должен быть в пределах 4 мм.
Сложите кольца, часы, минуты и ротор_топ. затем прикрепите ротор_верх к ротору_дно с помощью саморезов. Угол винтовых отверстий косой (45 градусов).
Установите любую часть держателя часов.
Наклейте внутрь какие-нибудь мягкие материалы (пенопласт и т. д.), чтобы подавить шум браслета.
Операция
Режим завода часов обозначается цветом светодиода на M5Stamp C3.
