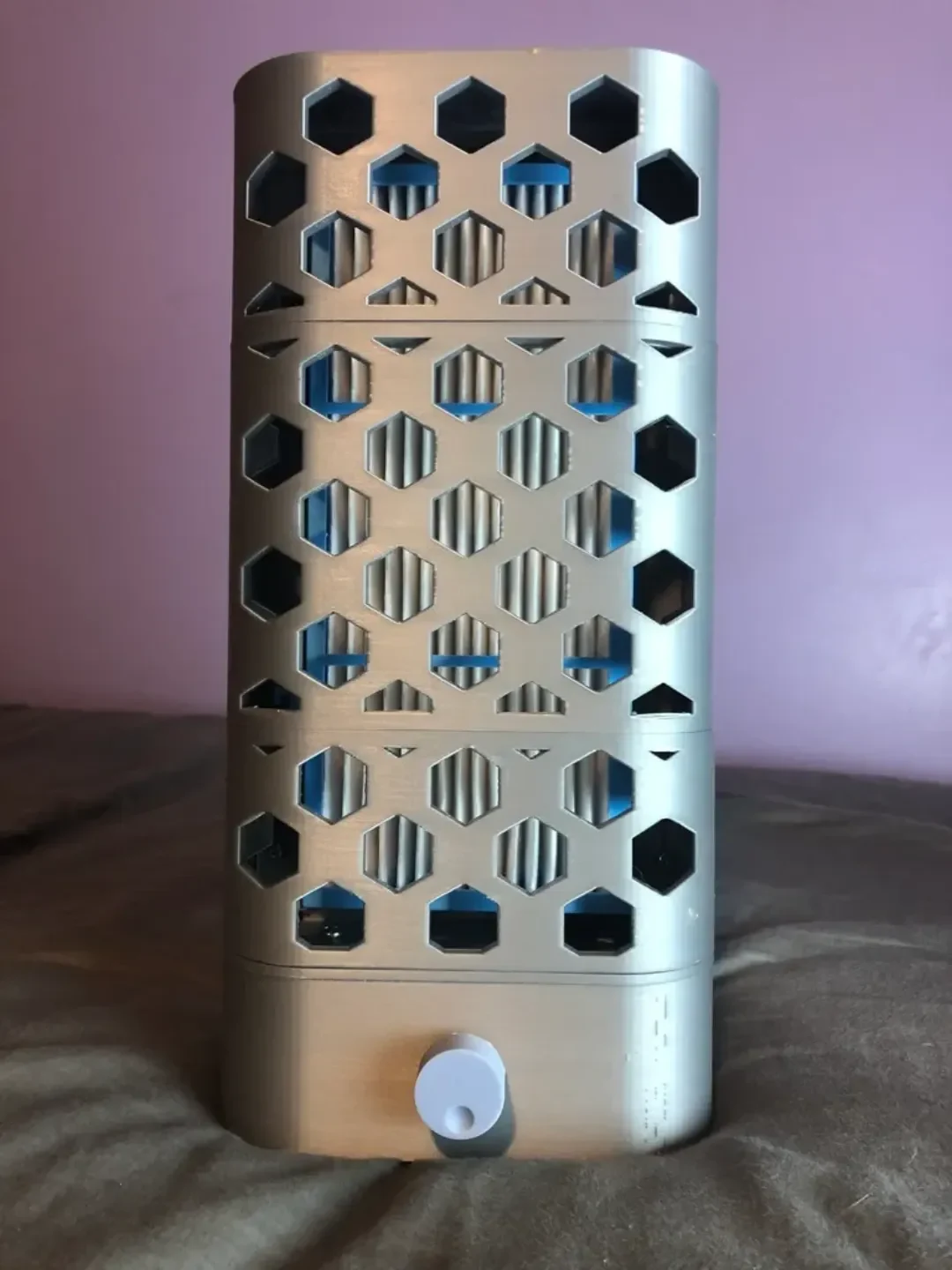

Комнатный воздушный фильтр
Комнатный воздушный фильтр, который у меня изначально был, в конце концов начал звучать как несбалансированный реактивный двигатель, раскручивающийся на высокой скорости (и разваливающийся на части). Разобрав его, чтобы увидеть, что вызывает дисбаланс, вы ничего не узнаете о дисбалансе. Однако стало очевидно, что на самом деле это был всего лишь компьютерный вентилятор, пропускающий воздух через воздушный фильтр. Добавьте монтажную плату для управления питанием, и вы получите готовый комнатный фильтр.
Эта конструкция основана на использовании минимального вспомогательного материала и состоит из нескольких частей для удобства печати и позволяет печатать на машинах различных размеров.
Arduino Uno используется для генерации сигнала ШИМ для вентиляторов и считывания потенциометра для управления скоростью вращения вентилятора. Два компьютерных вентилятора вытягивают воздух, а имеющийся в наличии воздушный фильтр дополняет комплектацию.

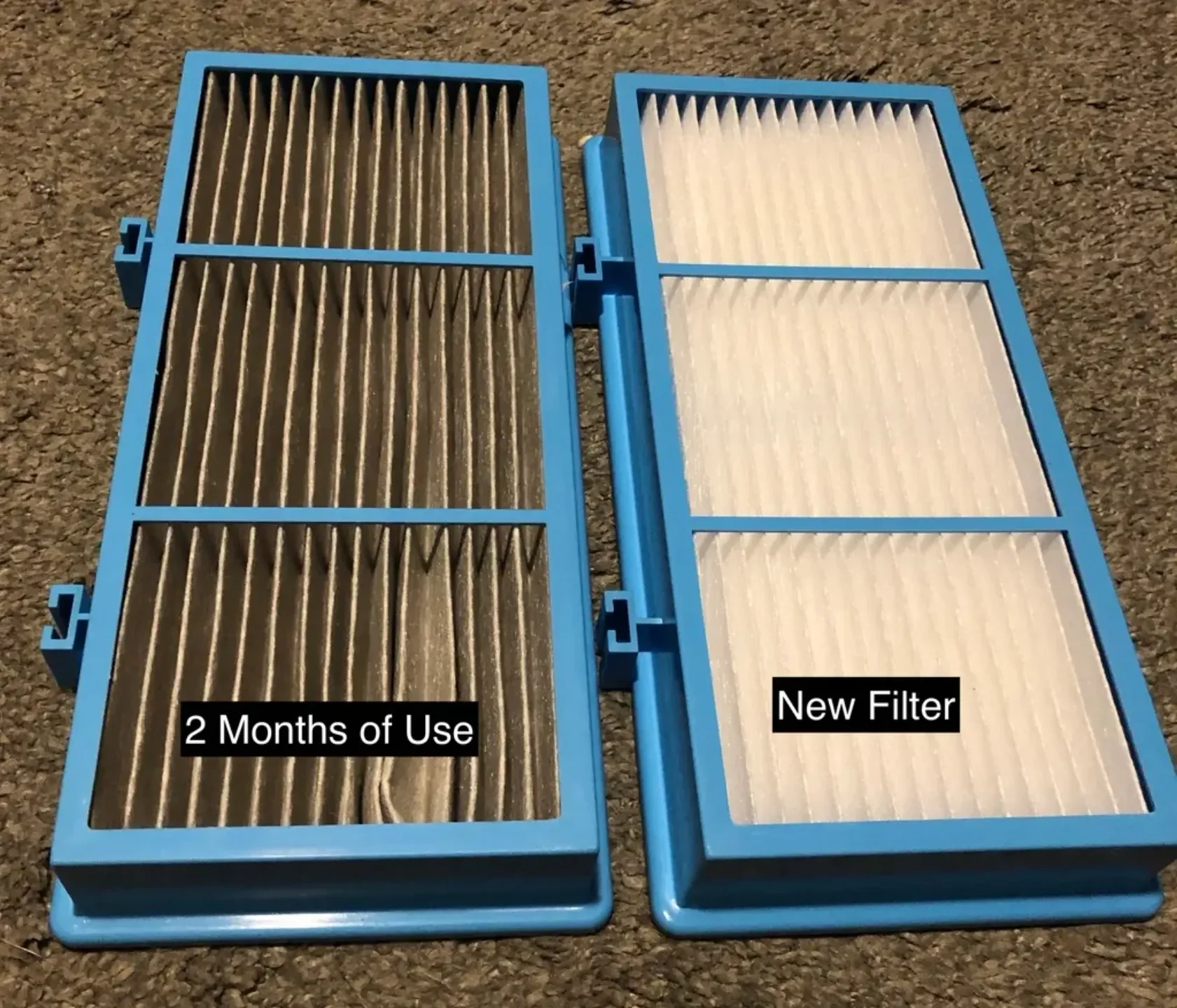

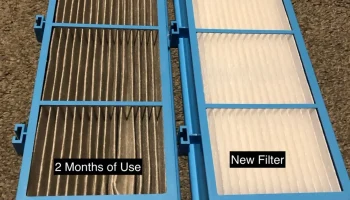

ОБНОВЛЕНИЕ: 30 апреля: Фильтр используется уже два месяца (в основном с включенными вентиляторами) и подлежит замене. Загрузил фото до (новое) и после (б/у). Используемый фильтр использовался в течение 2 месяцев, в основном все время на максимальной мощности (работал без остановки).
Настройки печати
Бренд принтера:
Пруса
Принтер:
И3 МК3С
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,3 мм
Заполнение:
15-20%
Нить: пластик PLA
Серебро
Примечания:

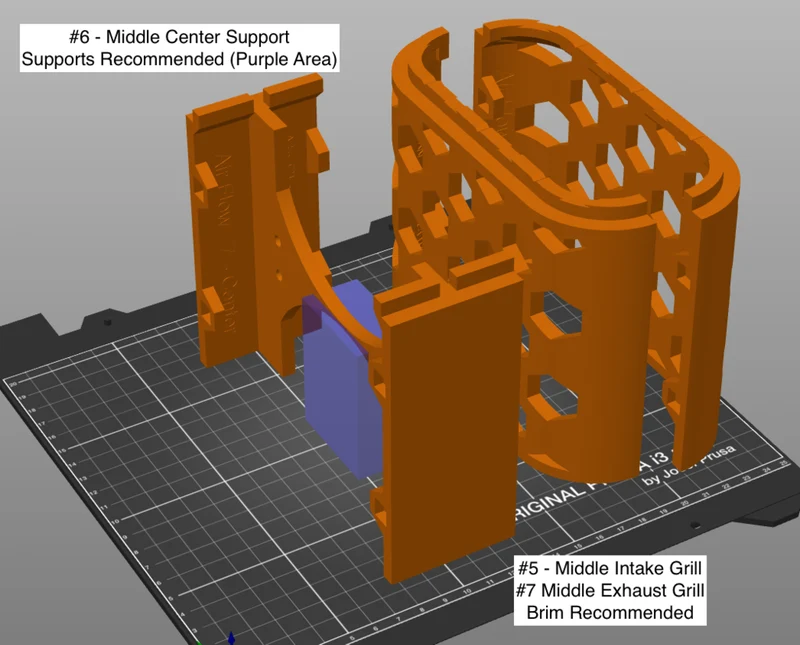

Опоры рекомендуются для части № 6 — Поддержка среднего центра. Это как раз необходимо для центральной зоны.
Поля рекомендуется использовать для следующих частей: №2 — Нижняя воздухозаборная решетка. №4 — нижняя вытяжная решетка, №5 — средняя воздухозаборная решетка и №7 — средняя вытяжная решетка.

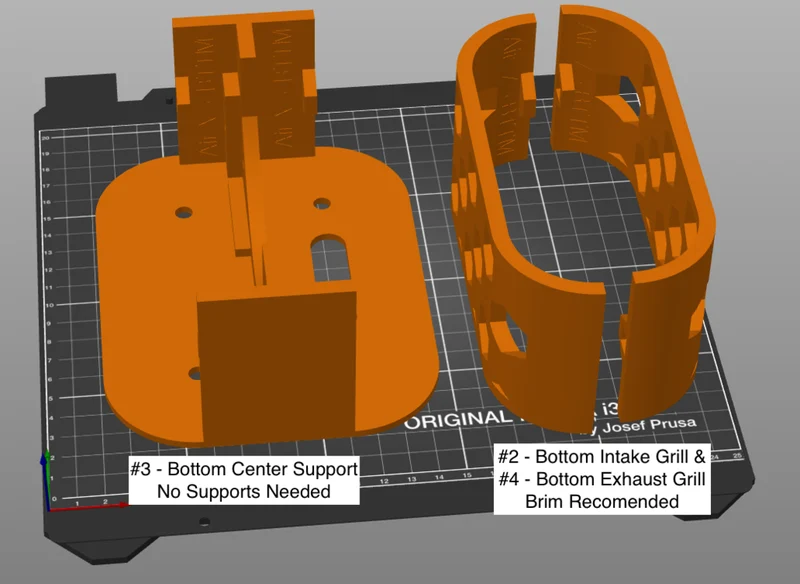

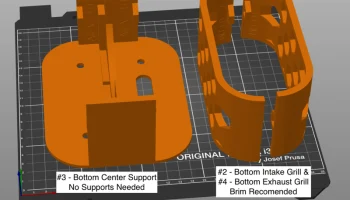

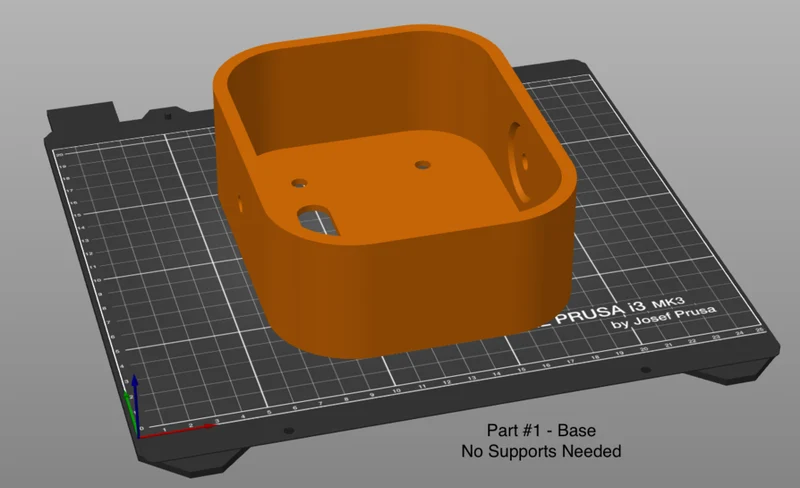

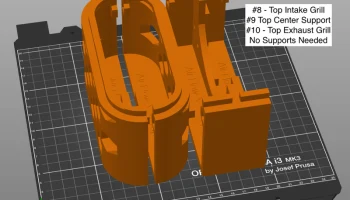

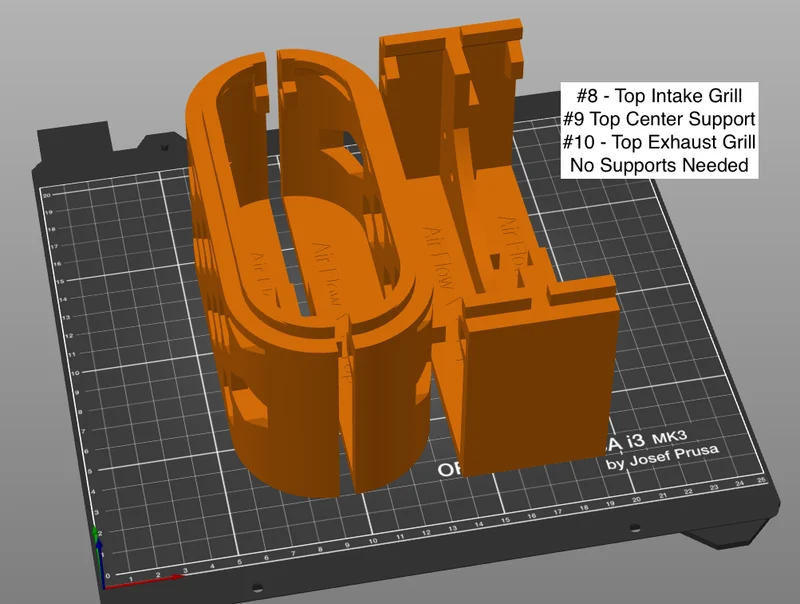

Скриншоты срезов приведены для рекомендуемых ориентаций. Большая высота слоя (т. е. 0,3 мм приемлема для увеличения скорости и сокращения времени печати).

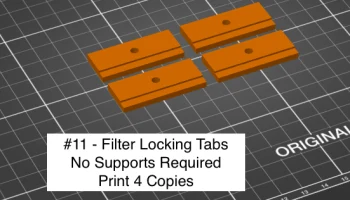

Распечатайте по одной (1) части №1-10 и четыре (4) детали №11.
Сборка
Спецификация материалов
Пастические детали
2 компьютерных вентилятора с ШИМ, 120 x 25 мм, оптимизированное статическое давление
Воздушный фильтр, совместимый с Holmes Aer1. Примечание. Фильтр Honeywell типа H практически одинакового размера (хотя и не тестировался с этой моделью), а компания 3M предлагает фильтр, который, как утверждается, совместим как с Aer1, так и с Honeywell Type H.
36 редкоземельных магнитов, форма диска, диаметр 8 мм, высота 3 мм
8 винтов M4 с головкой или полукруглой головкой, длина 10-12 мм.
4 болта М4
Источник питания 12 В
Бочковой разъем (подключение источника питания)
Соединительный провод
Ардуино Уно
потенциометр
Ручка потенциометра (Thingiverse предлагает множество дизайнов на выбор)
Перфборд, макетная плата или нестандартная монтажная плата для проводки
Сборка электроники
Для этого проекта была создана печатная плата, которая работает как плата Arduino Shield. Однако подключение довольно простое и не требует полной печатной платы/экрана. Использование перфорированной платы или макета также позволяет выполнить необходимые соединения.
Скомпилируйте и загрузите соответствующий эскиз Arduino. Версия, которую я использовал, включена в комплект поставки и по сути представляет собой упрощенную версию версии, созданной Маттео Бонорой для его проекта контроллера вентиляторов, монтируемого в серверной стойке. (ссылка ниже)

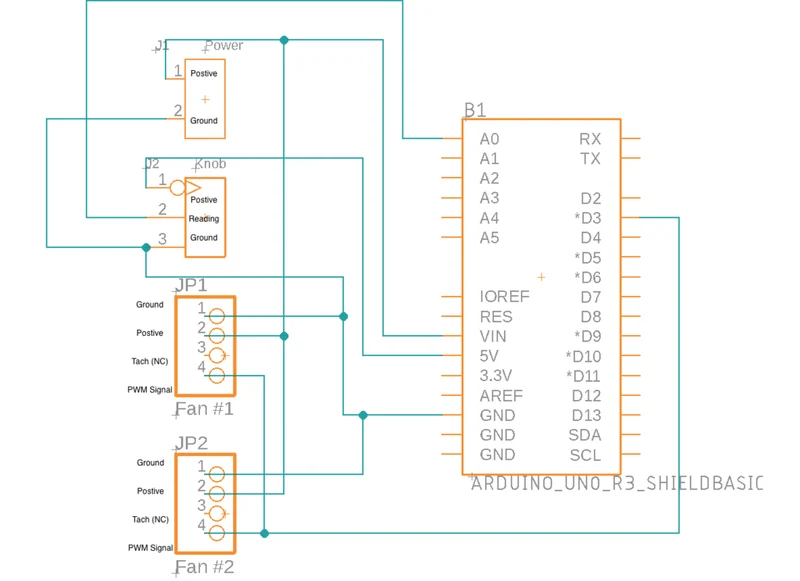

Установите потенциометр и цилиндрический разъем в основание (деталь № 1) и прикрепите провод к клеммам. Подсоедините соединения согласно прилагаемой схеме. Архивы Fusion с дизайном печатной платы также включены, если вы хотите сделать щит. Плата Arduino, Perf или Bread может быть приклеена к внутренней части основания. Не закрывайте отверстия в основании. Видео сборки включено и начинается с размещения электроники в основании.
Пластиковая деталь в сборе
Удалите все поля и поддерживающие материалы. Очистите слоновьи лапы. Установите магниты в квадратные отверстия с помощью суперклея. Соблюдайте полярность магнитов и ориентацию детали.

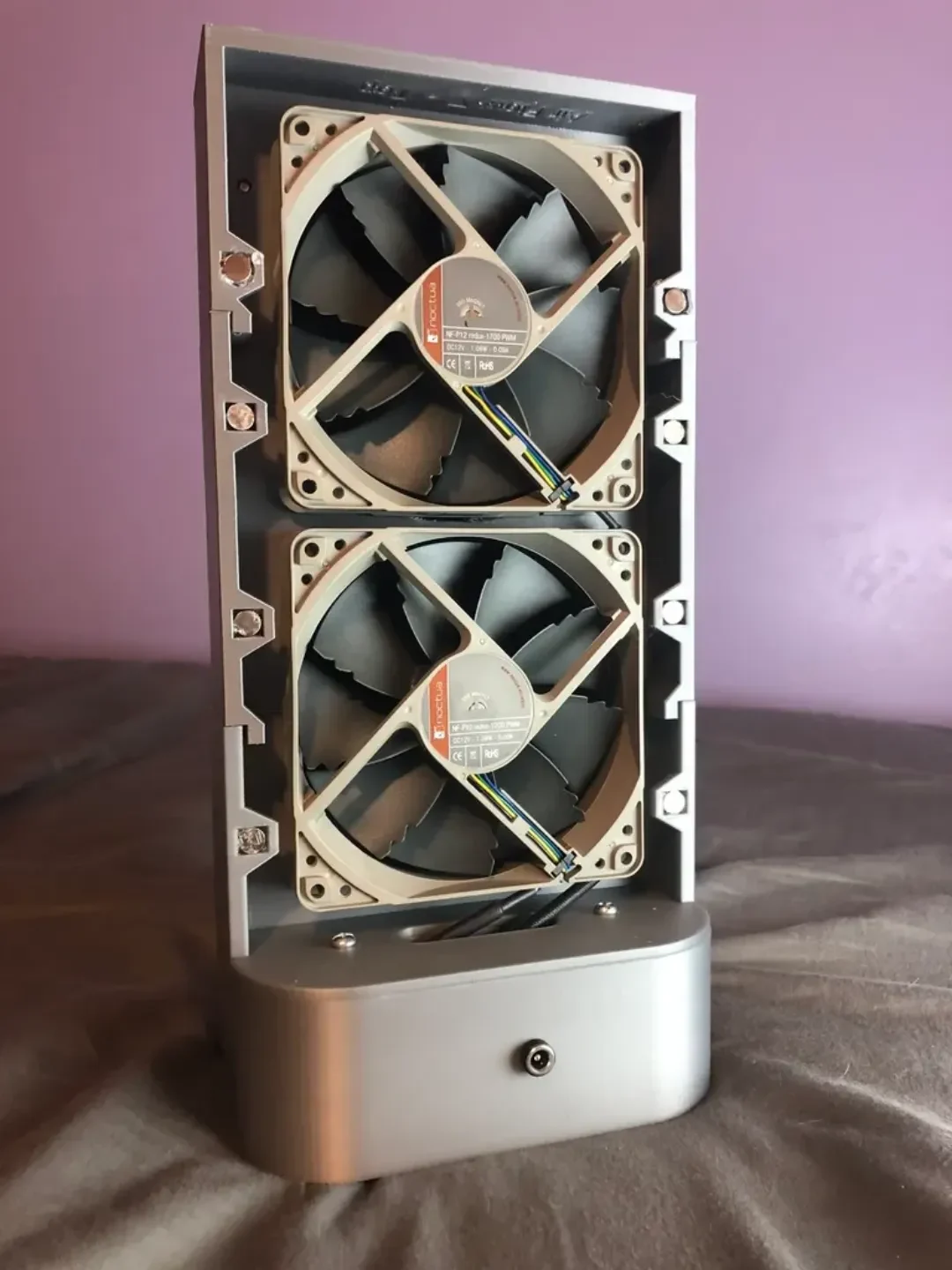

Начните с установки основания и нижней центральной опоры (детали 1 и 3). Используйте 4 крепежных винта M4 и 4 болта M4. Средняя центральная опора (деталь № 6) и верхняя центральная опора (деталь № 9) просто вставляются. Установите два вентилятора ПК с входящим в комплект оборудованием. Обратите внимание на направление потока воздуха вентилятора. Вентиляторы идут со стороны вытяжки. Винты вентилятора необходимо провести через сторону всасывания в вентиляторы. Вентиляторы также служат структурной опорой для вентилятора.
После установки вентиляторов можно установить фильтр. Резиновое уплотнение идет к центу
