Корпус для аксессуаров Amazon Echo Flex

Amazon Echo Flex — это устройство Alexa, монтируемое на розетке, маленькое, дешевое и, что наиболее актуально для производителей: имеет USB-порт внизу, предназначенный для питания дополнительных аксессуаров. Amazon в настоящее время производит светодиодный ночник, датчик движения и цифровые часы, которые предназначены для подключения к этому порту. Мне нужен был корпус, который я мог бы использовать как для защиты, так и для питания моего собственного проекта ESP8266 Ardunio.

==================

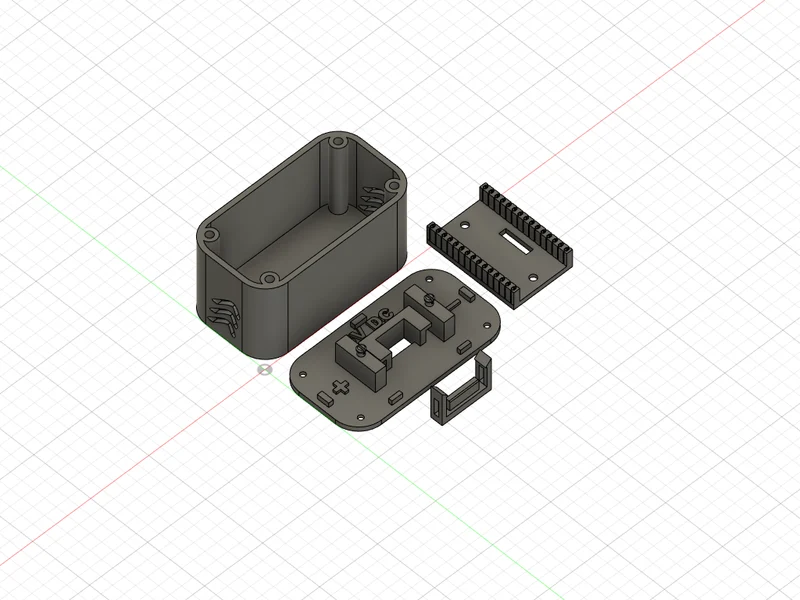

Печатные компоненты

Корпус
Крышка

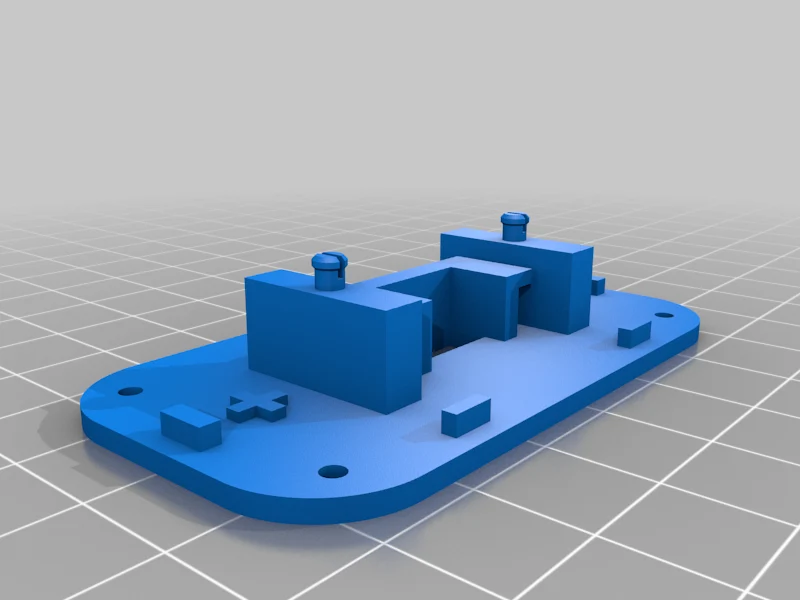

Седло микроконтроллера
Стопорный зажим

==================
Другие необходимые детали

Помимо печати компонентов, вам также потребуется приобрести следующие детали для сборки:

(4) термофиксированные резьбовые вставки M2 x 8 мм.
(4) Винты M2 x 8 мм с потайной головкой (я предпочитаю шестигранные головки, но подойдет любая головка, при условии, что она потайная. Если вы используете шестигранные головки, вам также понадобится шестигранный ключ на 1 мм.)

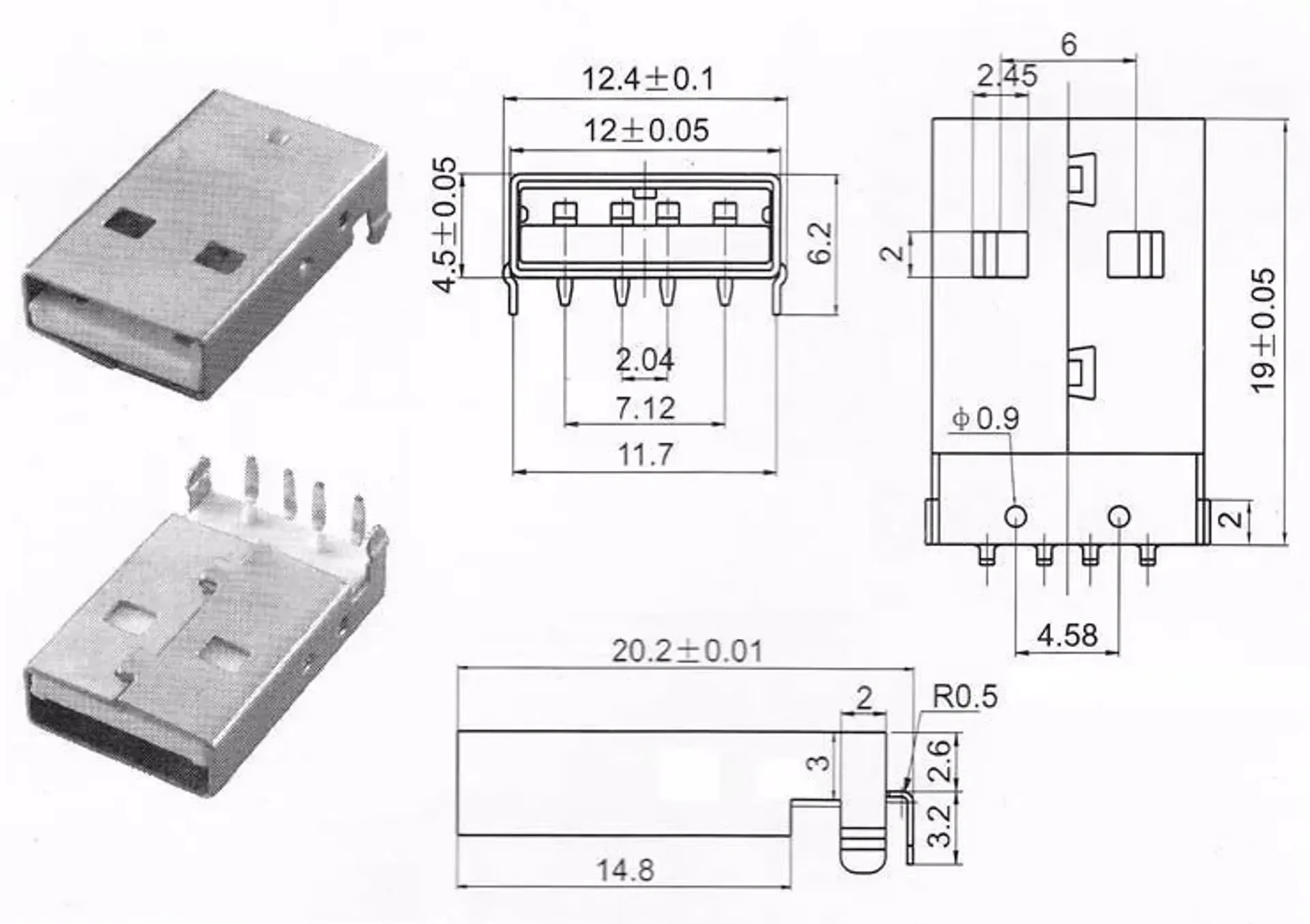

(1) Разъем USB-A для печатной платы (если вы не покупаете именно этот продукт, проверьте размеры на механической схеме на изображениях проекта, чтобы убедиться, что вы выбрали правильный тип.)
Какой-нибудь соединительный провод небольшого сечения (28 AWG или около того).
Ваш микроконтроллер по выбору. Входящий в комплект компонент предназначен для платы разработки, которая использует конфигурацию контактов 2x10 (или короче) с разъемами 0,1 дюйма. Я использую плату на базе NodeMCU ESP8622, потому что она дешевая и работает с ESPHome, но подойдет практически любая плата разработки с питанием 5 В в этом форм-факторе. В разделе сводных данных ниже я рекомендую несколько советов по адаптации этой конструкции для использования с другими платами.

==================
Сборка

(Да, я написал 10 шагов… но их сбор займет всего около двух минут)

Припаяйте два отрезка провода длиной пару дюймов каждый к контактам питания на разъеме USB. Если посмотреть на вилку с задней стороны (контакты для пайки обращены к вам) и на белую пластиковую прокладку внутри разъема, обращенную к полу, можно увидеть, что положительный контакт (5 В постоянного тока) находится крайне слева, а контакт заземления — крайне справа. Пожалуйста, дважды сверьтесь с этим изображением. Знаки "+" и "-" также выбиты на внутренней стороне крышки.

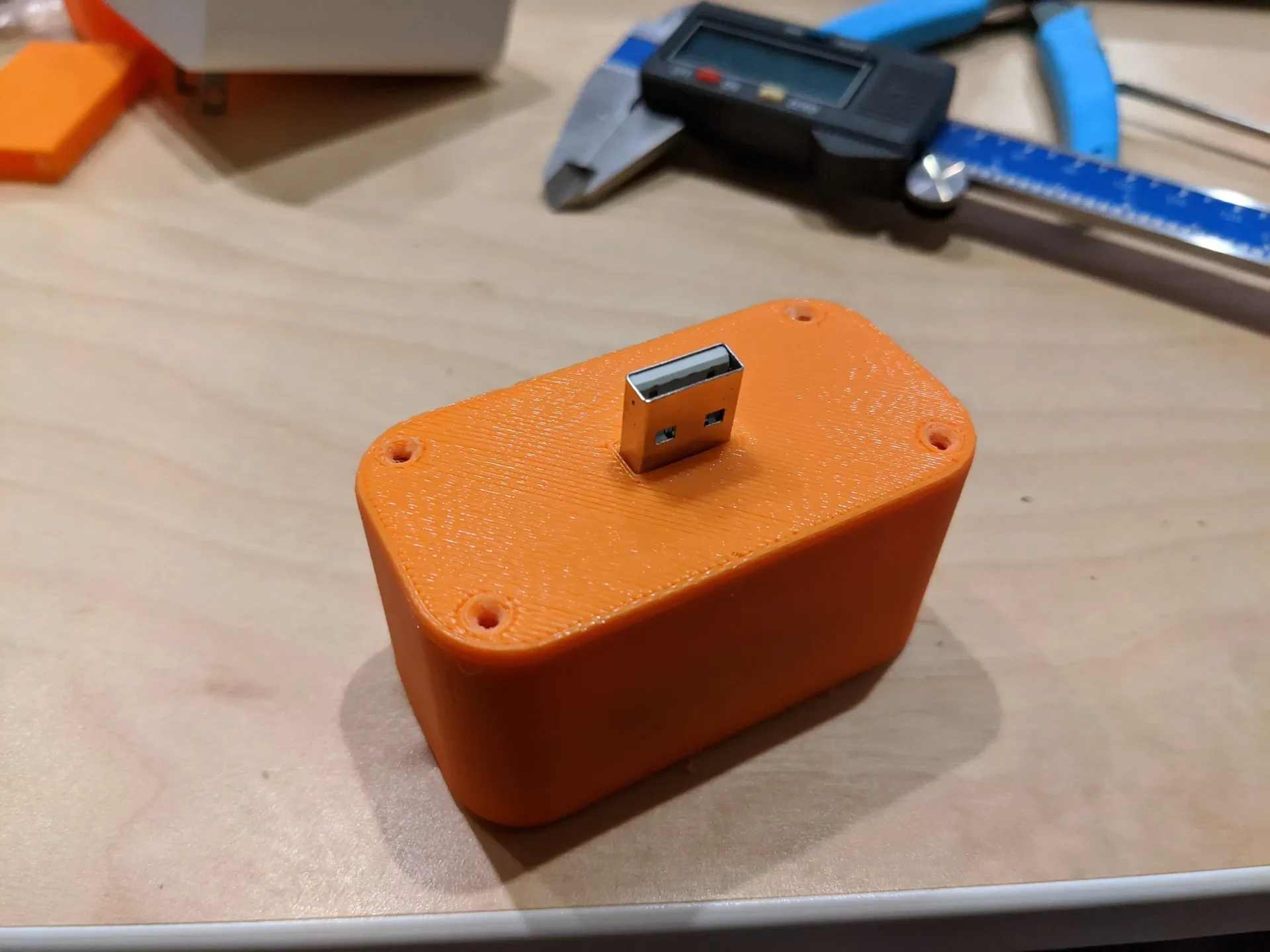

Вставьте разъем USB в крышку корпуса припаянными проводами вверх. Маленькие металлические штыри USB-разъема будут обращены к вам. Верхняя часть разъема будет почти вровень с выступом на крышке.
Вставьте фиксирующий зажим так, чтобы язычок зажима вошел в небольшую прорезь под металлическими зубцами. Имейте в виду, что табуляция не находится в середине клипа. Возможно, вам придется перевернуть его, чтобы правильно зафиксировать разъем USB на месте.
Дважды проверьте, надежно ли установлен разъем USB и правильно ли установлен удерживающий зажим. После установки седла микроконтроллера на следующем этапе переподключить USB-разъем будет практически невозможно.
Проложите провода питания через слот в нижней части седла микроконтроллера.
Совместите отверстия в нижней части седла с прижимными штифтами на крышке и осторожно, но твердо нажмите прямо вниз. Седло встанет на место. Это постоянная связь.
Небольшие прорези между штифтами в седле могут содержать нити из нитей, поскольку они очень узкие. Я рекомендую аккуратно провести точным ножом или лезвием бритвы между каждой прорезью, чтобы вычистить пряди.
Зачистите, отрежьте нужную длину и вставьте положительный и заземляющий пр��вода в соответствующие гнезда седла в соответствии с распиновкой вашей платы. Провода будут проходить через каждое отверстие перпендикулярно разъемам. Провода удерживаются в седле и контактируют с контактами микроконтроллера за счет трения, и вставить их может быть немного сложно. Я рекомендую вам слегка залужить концы проводов, а затем сжать их плоскогубцами.

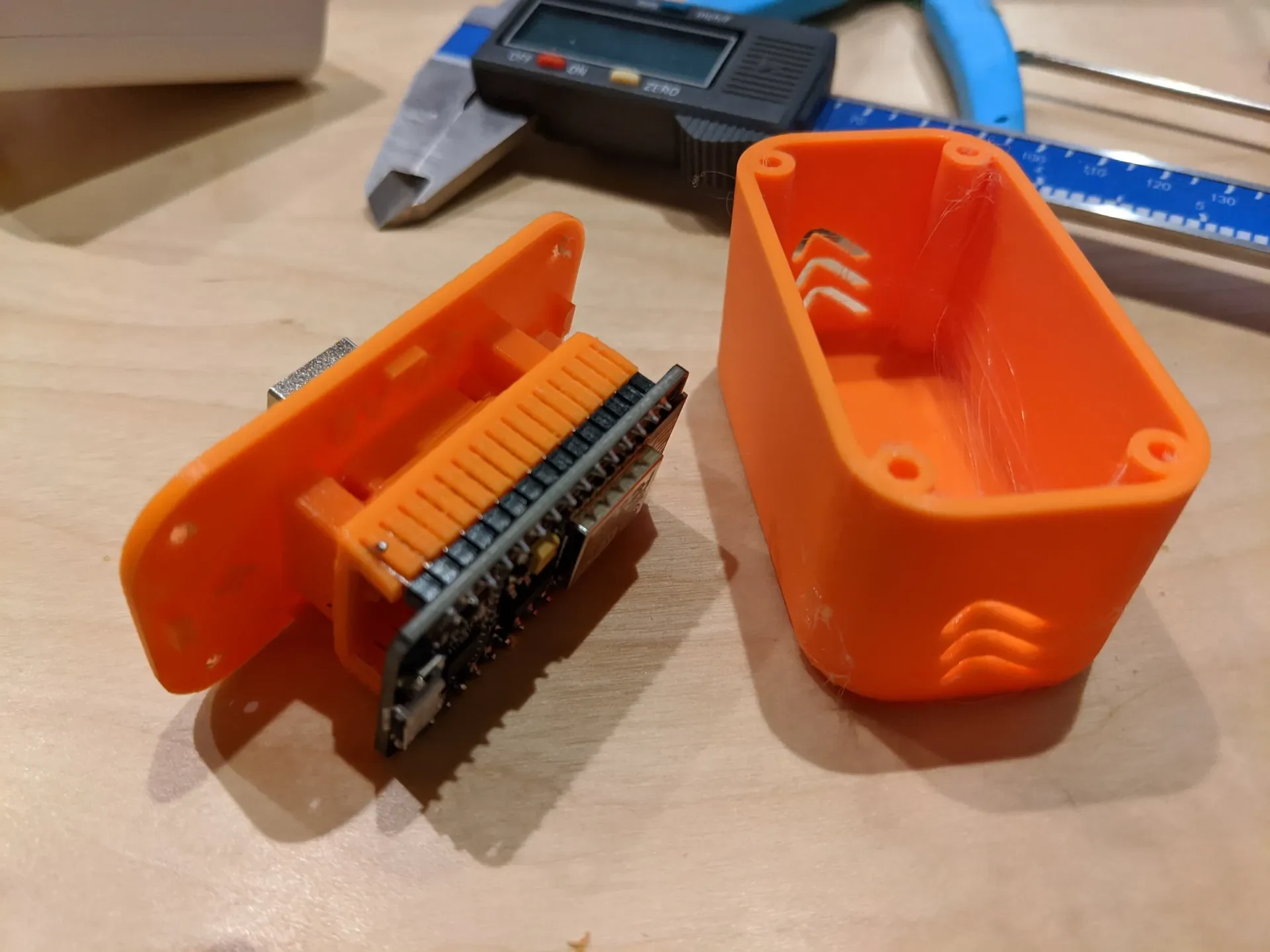

Аккуратно вставьте пл��ту разработки в седло, стараясь не сместить провода.

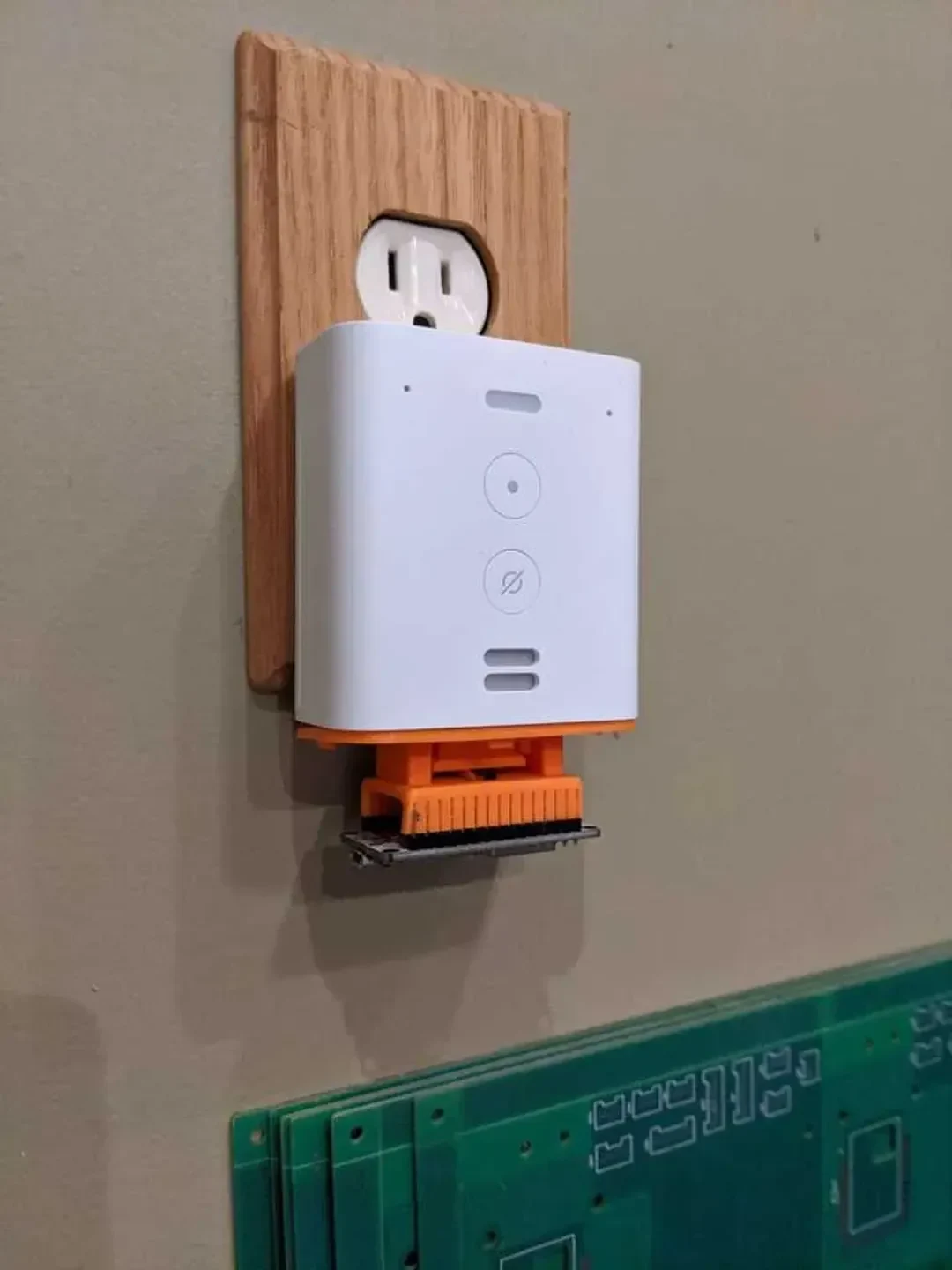

С помощью паяльника установите вставки для термофиксации в корпус, а затем закрутите крышку. Подключите Echo к стене, и все готово!

==================
Резюме

Микроконтроллер в корпусе сам по себе не так уж и полезен. Внутри внизу есть немного места, в котором можно
