Wemos D1 Мини-вилка 01

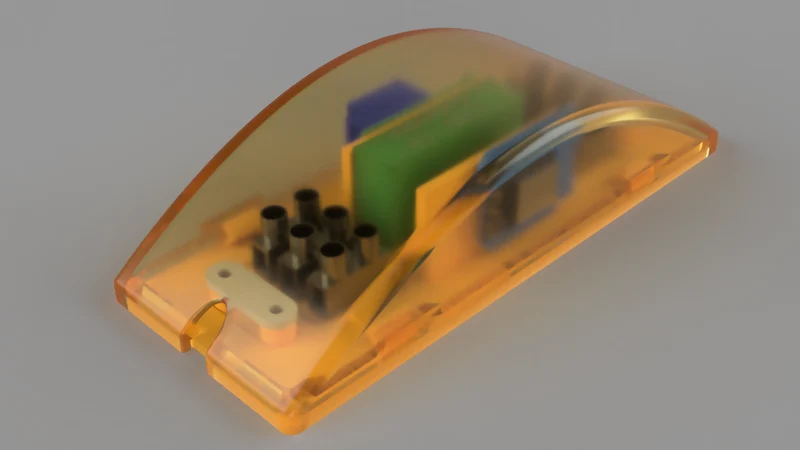

Я начинаю добавлять в семейный дом несколько «умных» устройств. Это одна из итераций дизайна корпуса, который может содержать несколько мультиклемм, преобразователь 220 В -> 12 В (для этого я использую USB-разъемы питания на 1 А), одноканальное реле и WEMOS D1 mini (возможно, NodMCU).
Конструкция простая, никаких причудливых креплений и мест для винтов, потому что я использую уже имеющиеся детали. Таким образом, реле, клещи и преобразователь могут меняться от сборки к сборке. Просто приклейте детали горячим клеем и соедините корпус вместе.

Если вас это интересует, вы также можете проверить это:

https://www.prusaprinters.org/prints/24552-wemos-d1-mini-temp-01
https://www.prusaprinters.org/prints/17287-wemos-d1-mini-plug-04
https://www.prusaprinters.org/prints/16723-wemos-d1-mini-plug-03
https://www.prusaprinters.org/prints/16607-wemos-d1-mini-plug-02

Распечатать инструкции
Категория: Настройки печати своими руками

Производитель принтера: Prusa

Принтер: i3 МК3

Плоты: Нет

Поддерживает: Да

Разрешение: 0,25

Заполнение: не имеет значения

Нить: Das Filament PETG, черная.
Примечания:

Поддержка нужна только для крышки, а не для дна.

Пост-печать

Соедините компоненты, приклейте их горячим клеем к нижней пластине (примерно маркированной) и соедините нижнюю часть и крышку.
