Mover3D: настольный движущийся светильник с управлением п...

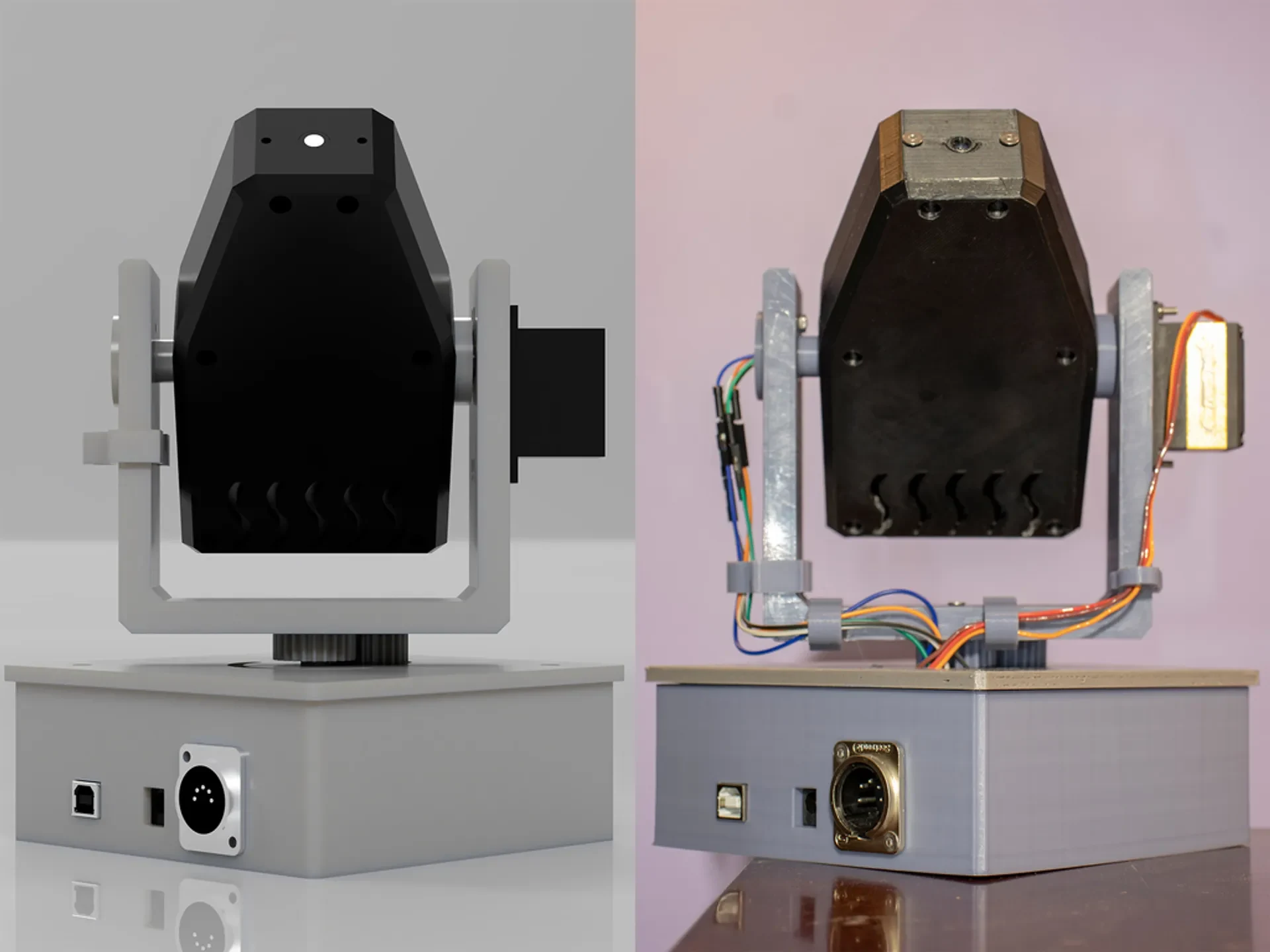

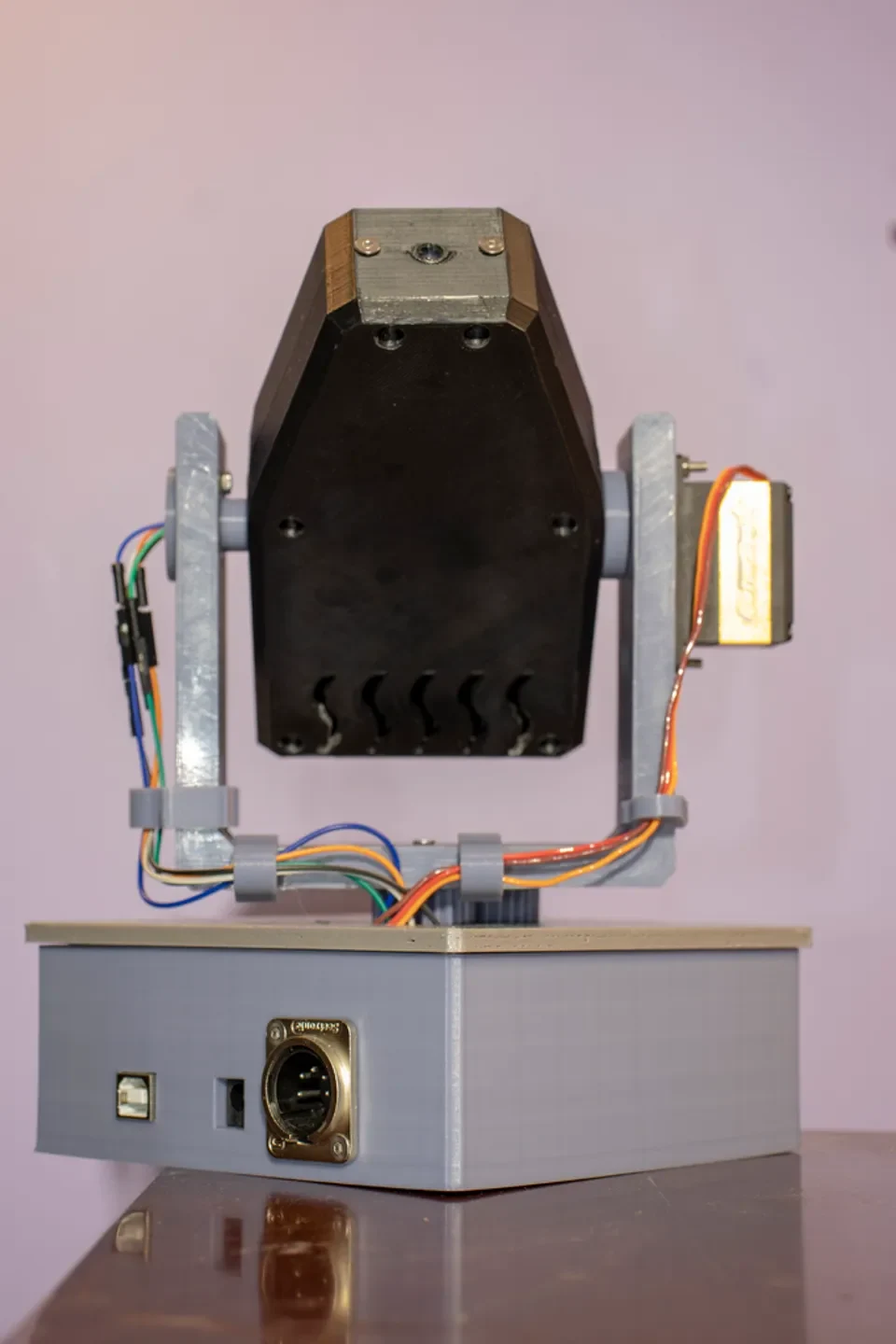

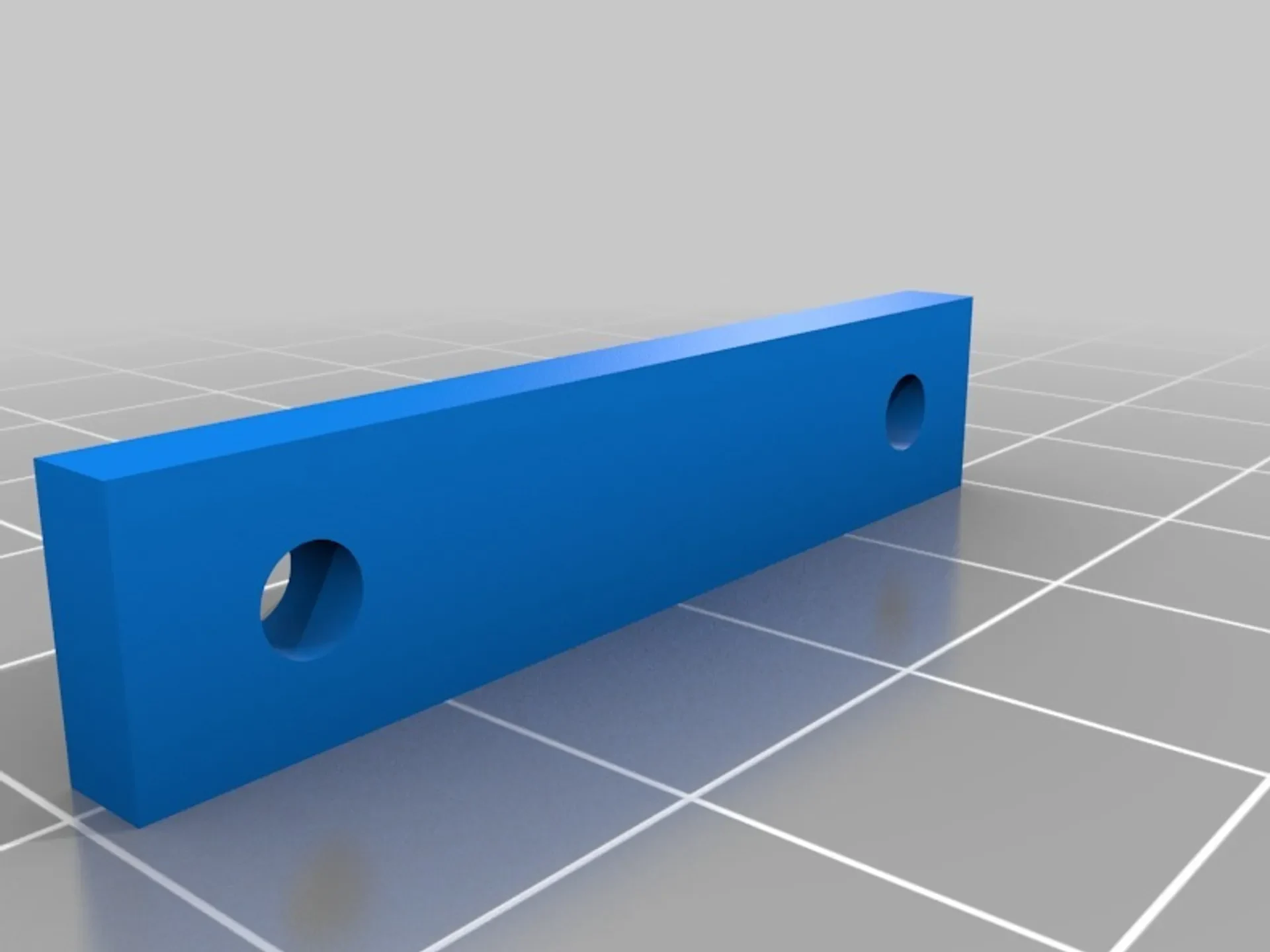

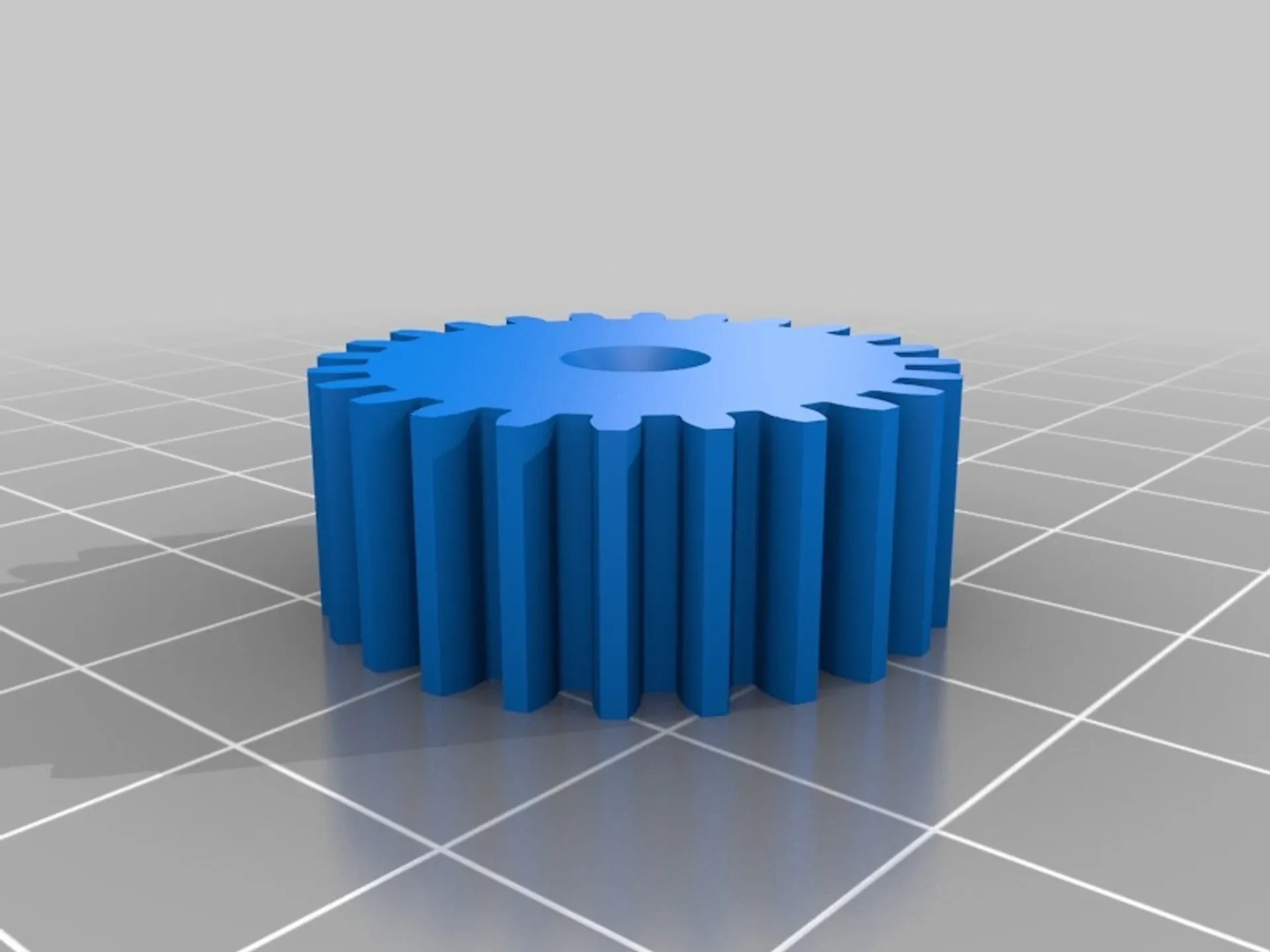

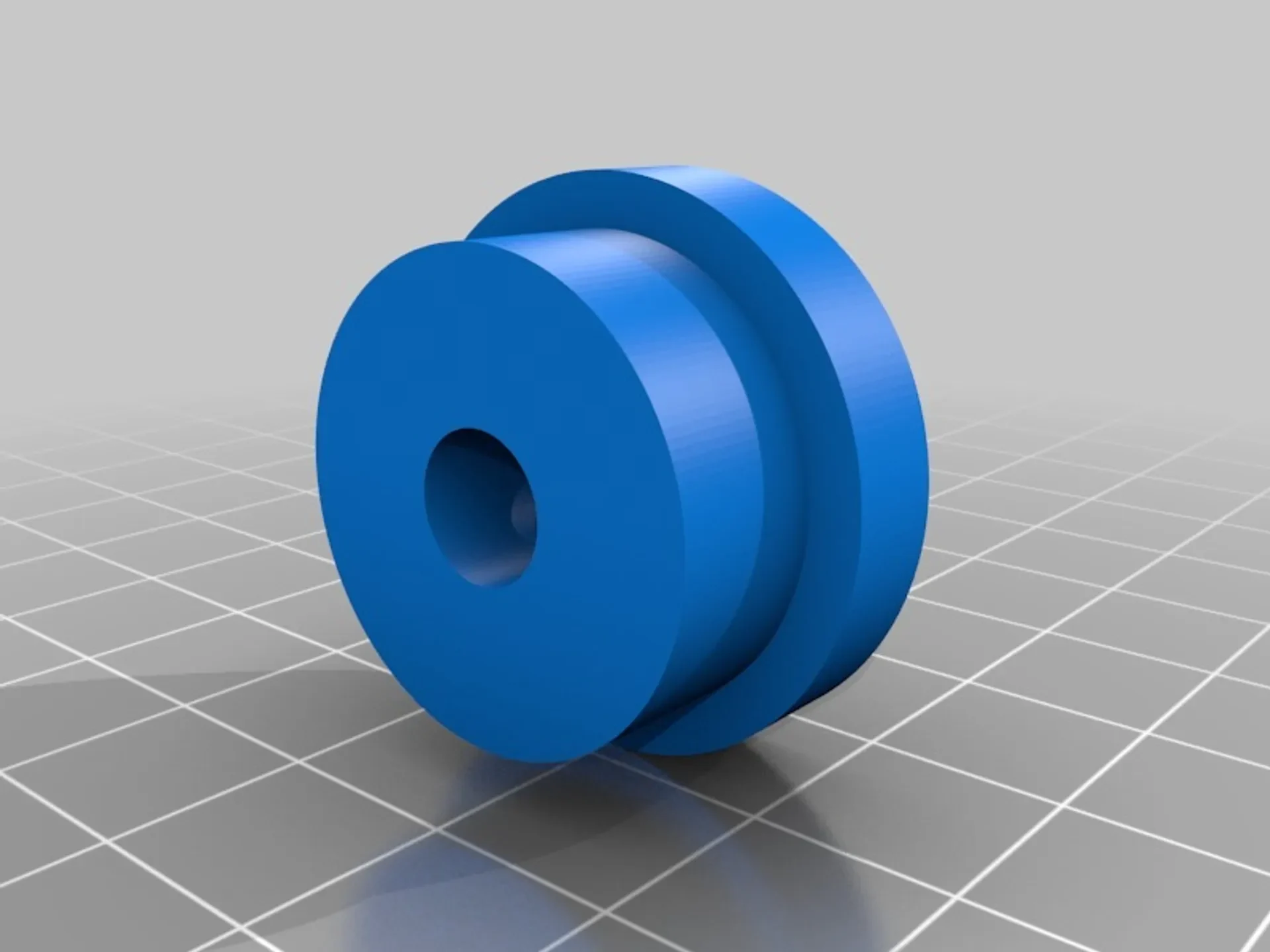

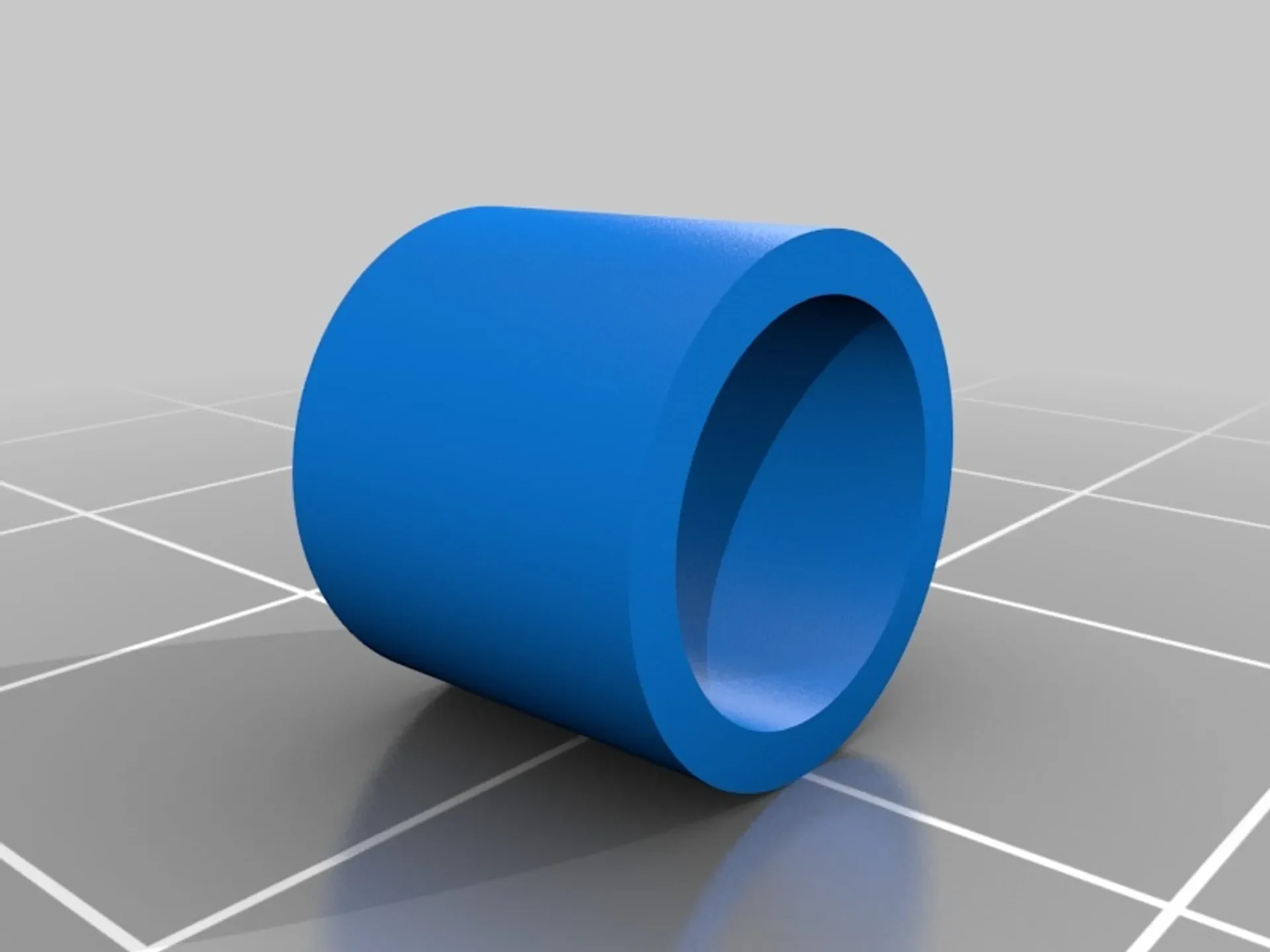

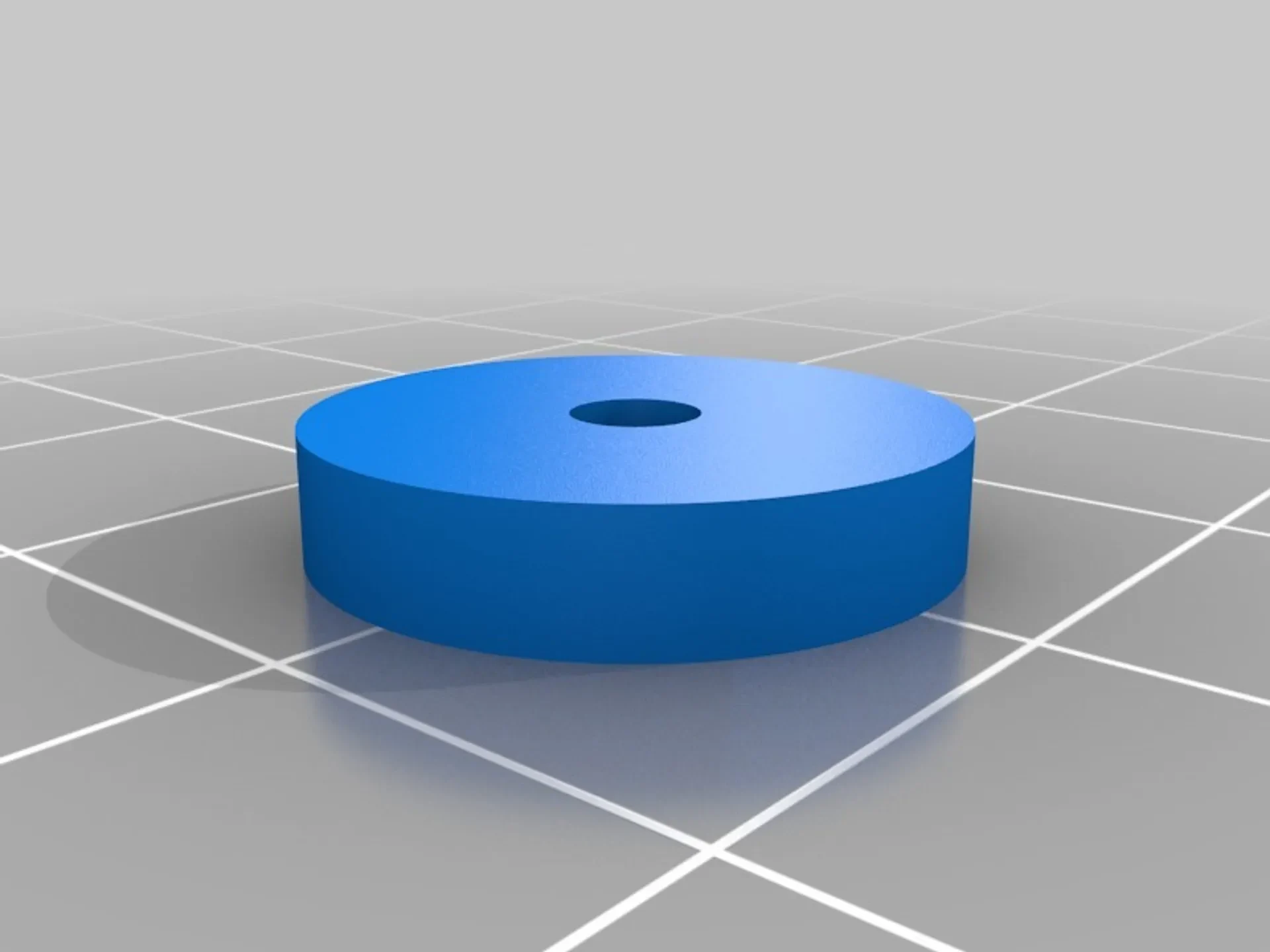

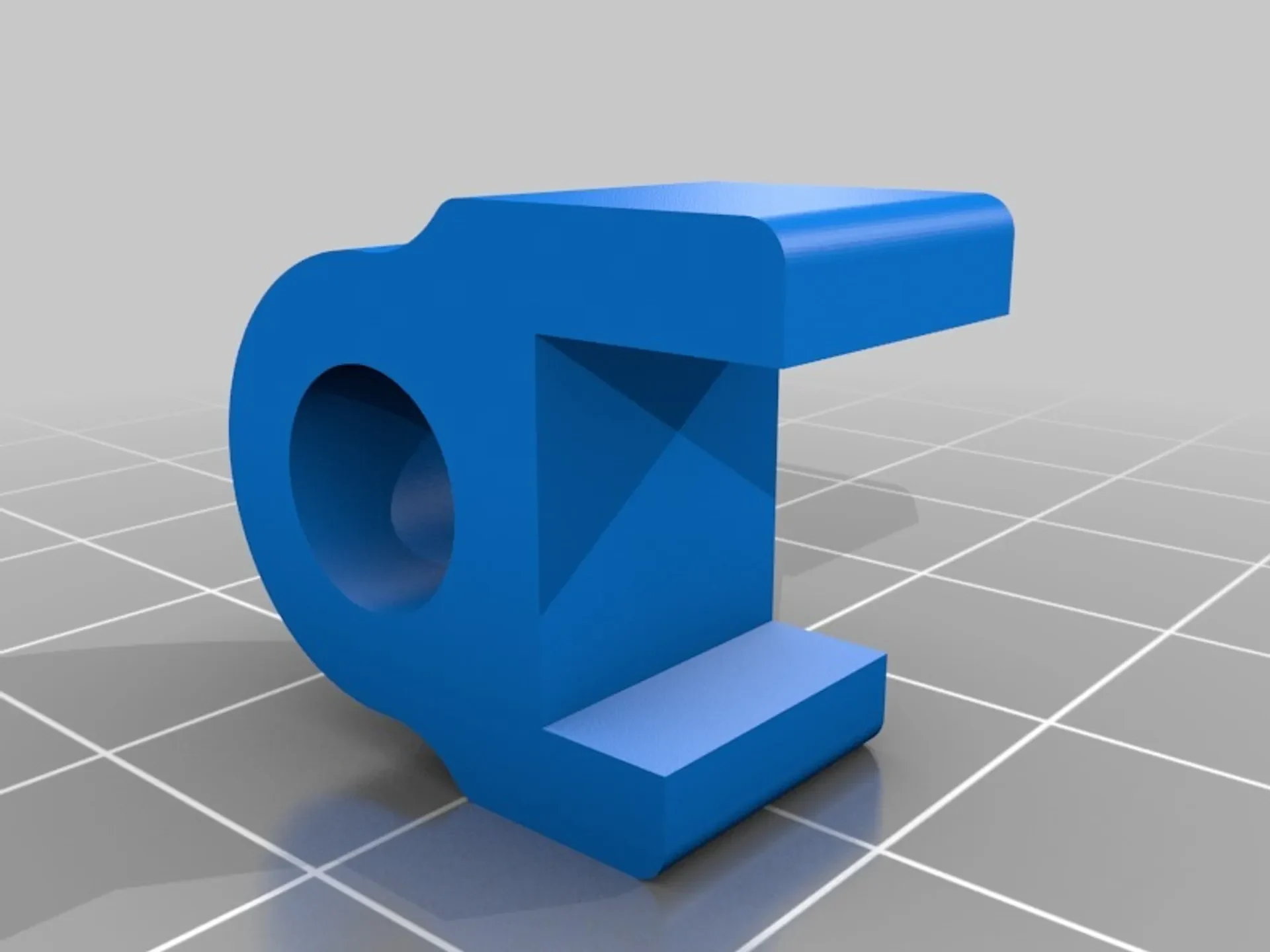

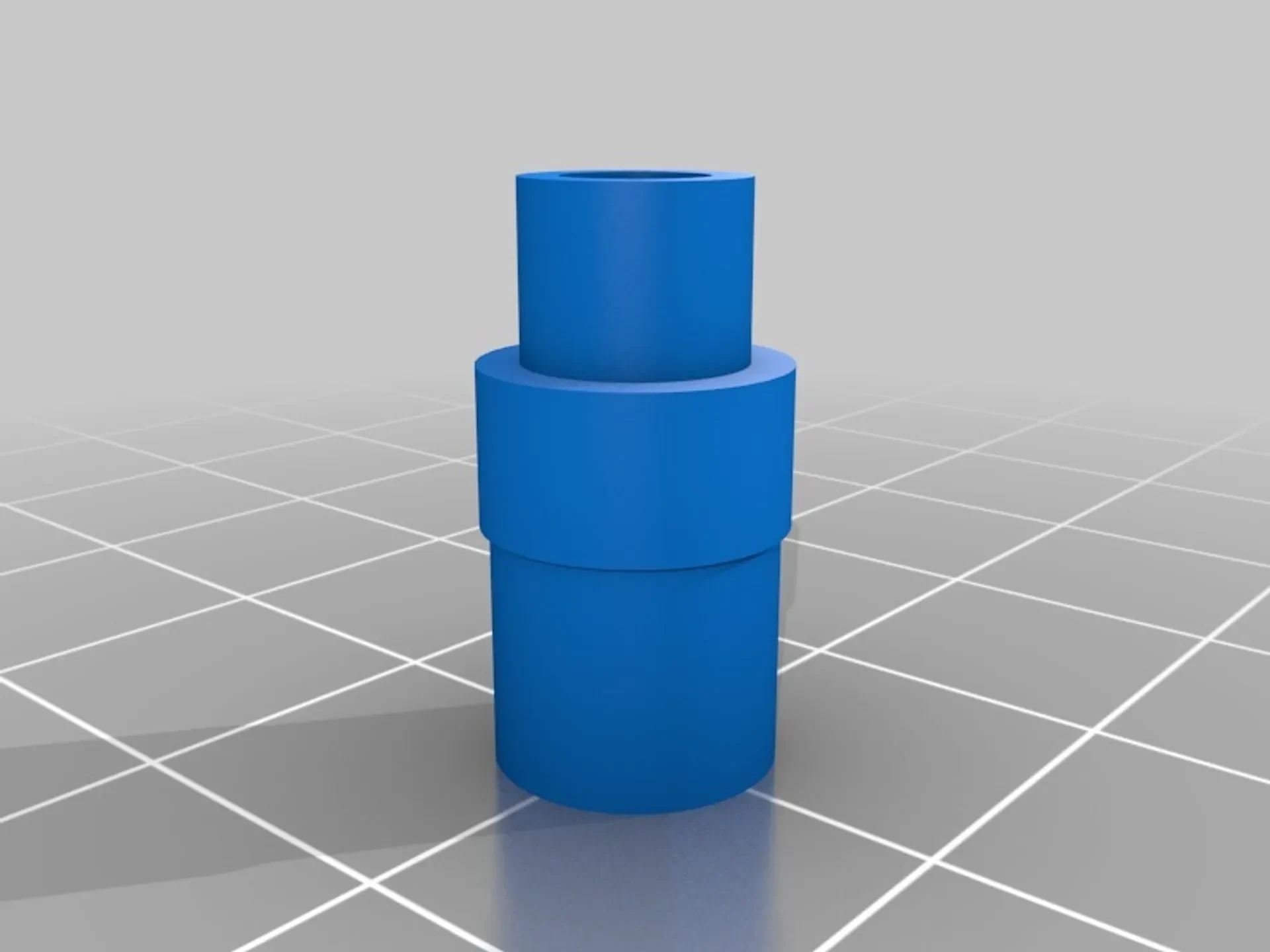

Это Мовер3Д. Напечатанный на 3D-принтере движущийся светильник, использующий стандартный протокол связи DMX-512 для управления освещением. Таким образом, его можно подключить к любой стандартной консоли управления освещением, создавая идеальную настольную игрушку для освещения.

Mover3D поддерживает полное смешивание цветов RGBW и поворот на 180°.

Этот проект был разработан так, чтобы быть как можно более недорогим и простым в изготовлении, или с использован��ем любых имеющихся у меня частей (отсюда и довольно излишние сервоприводы).

Быстрое предупреждение. Это то, что я бы назвал ПРОДВИНУТЫМ проектом. В этом проекте есть много элементов, которые оказались немного болезненными. Просто кое-что, по моему мнению, следует упомянуть.

Вот ссылка на инструкцию, в которой подробно описана сборка Mover3D.

Требуемое оборудование

Ссылки, где есть. Это то, что я использовал, но другие могут работать. Обратите внимание: некоторые из них поставляются в наборах, но может потребоваться только 1 или 2.

(2) стандартные сервоприводы размером 40 мм. Те, которые я использовал, сняты с производства, но почти любой стандартный сервопривод будет работать нормально.

RGBW-светодиод с прикрепленным радиатором

5-контактный разъем XLR (DMX) для монтажа на панели

М3 Латунные резьбовые вставки

Ассорти болтов M3

(2) Подшипники 608

Ассорти проводов для макета

Ассортимент перфорированного картона для монтажа компонентов

ЭЛЕКТРОННЫЕ КОМПОНЕН��Ы

Arduino Uno (основной процессор)

Приемопередатчик RS-485 (прием DMX)

Приемопередатчик регулятора напряжения 5 В (регулирование мощности приемопередатчика DMX)

(2) электролитические конденсаторы 10 мкФ, 35 В постоянного тока (фильтрующие конденсаторы для регулятора 5 В)

(4) Резисторы 10 Ом, 2 Вт, 5 % (мощные резисторы для светодиодов)

(4) резисторы 1 кОм, 0,25 Вт, 5 % (токоограничивающие резисторы для транзисторов)

(4) Транзисторы TIP31CG (регулятор мощности светодиодов)

(3) Штекерные разъемы печатной платы с 3 контактами (для подключения сервопривода)
