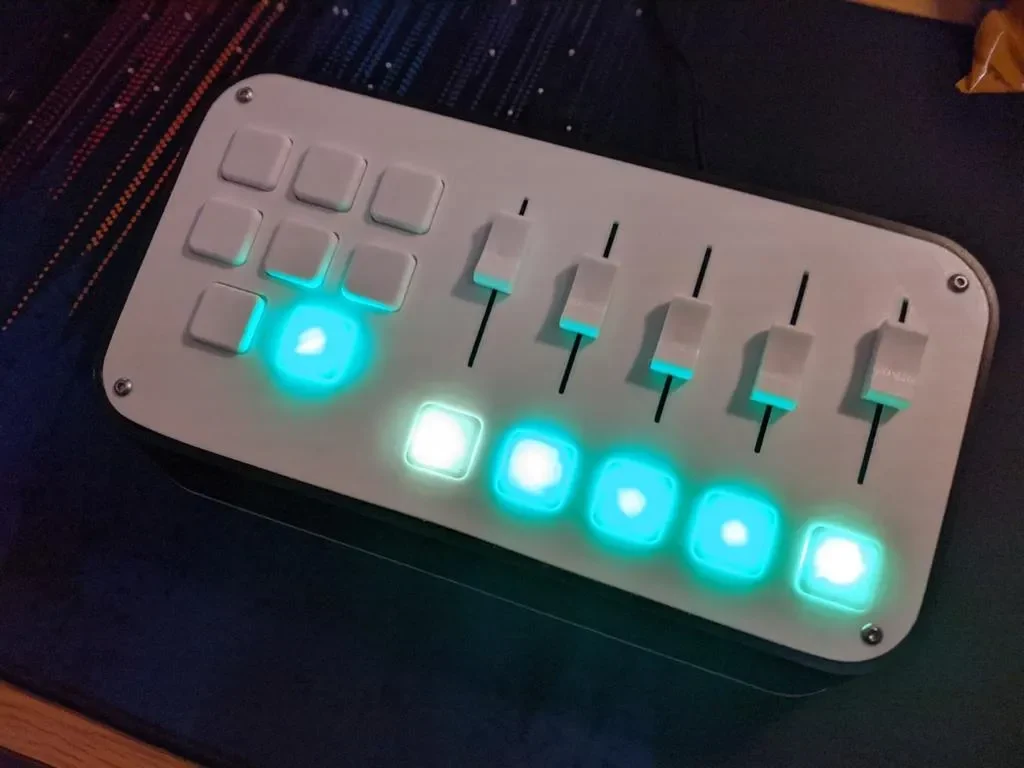

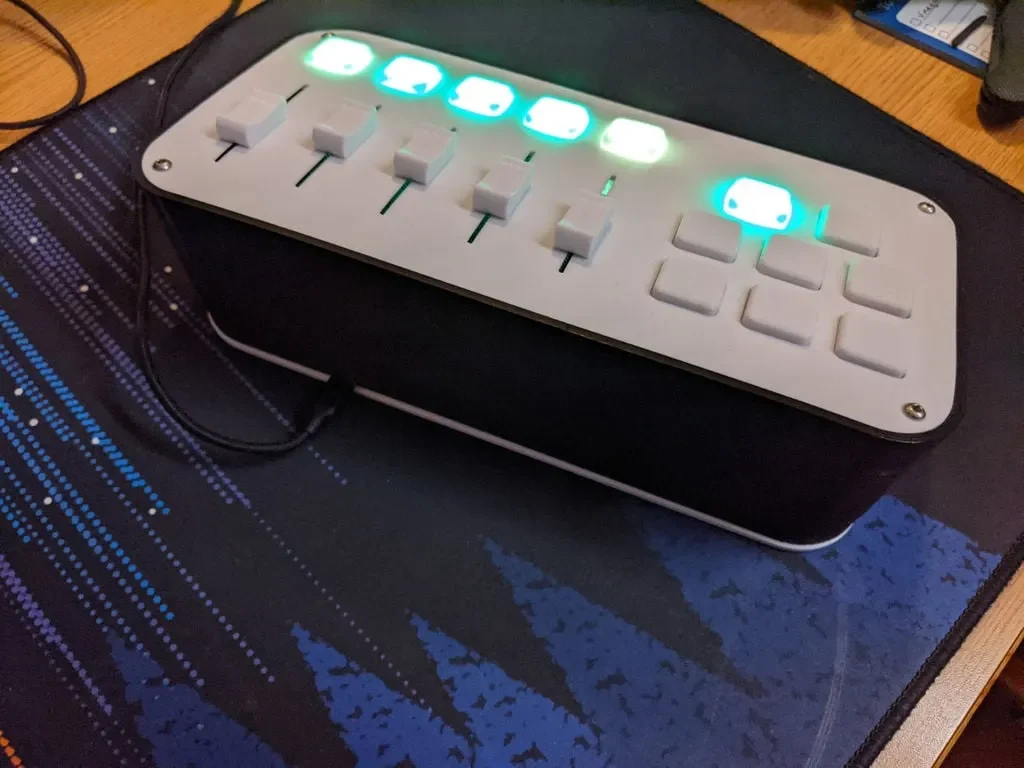

Панель управления MIDI-микшером

Это панель управления MIDI, предназначенная для работы с MIDI-Mixer — некоторым программным обеспечением, которое используется для управления громкостью приложений в Windows. Используя плагины, его также можно использовать для управления прямыми трансляциями или домашним помощником.

Все было спроектировано в Fusion 360, и я предоставил файлы всем, кто хочет внести изменения.

Список запчастей
13 клавишных переключателей OUTEMU Blue или других совм��стимых с Cherry
Линейный потенциометр 5x60 мм
13 ленточных светодиодов ws2812b рекомендуется 100 светодиодов/м, вероятно, также подойдет 144 светодиода/м
2x расширения цифрового ввода-вывода PCF8574T

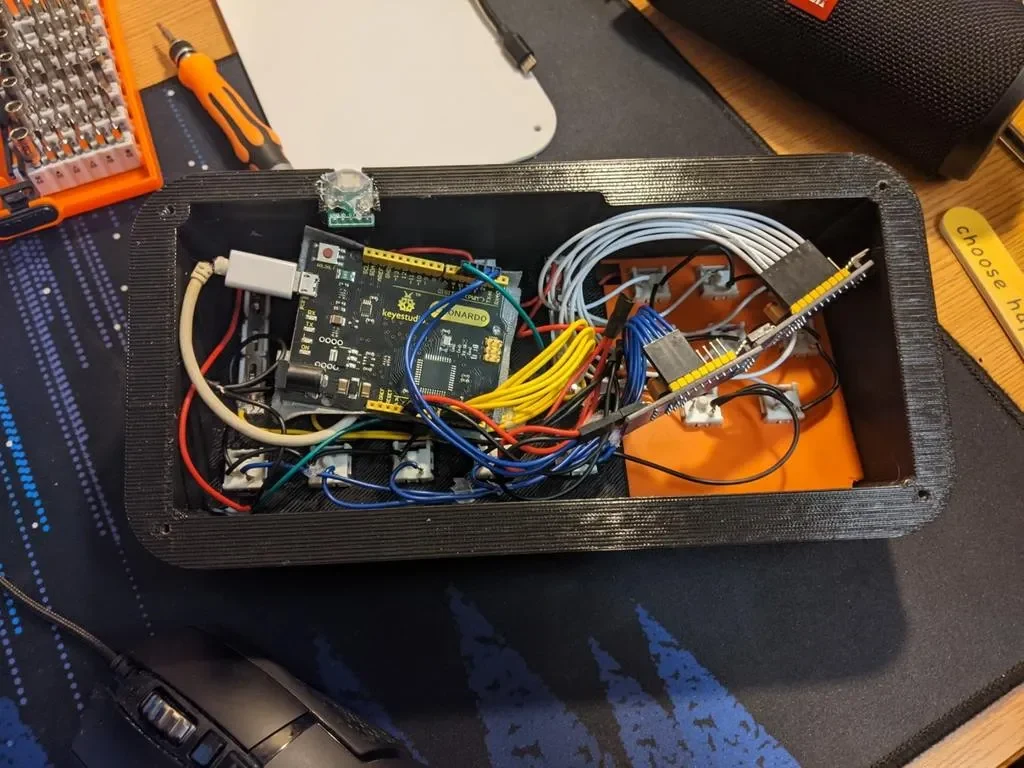

1x Ардуино Леонардо
1 разъем микро-USB
14 винтов с полукруглой головкой m3x8 мм
Многожильный провод 22AWG. Я купил этот комплек��.
Программирование

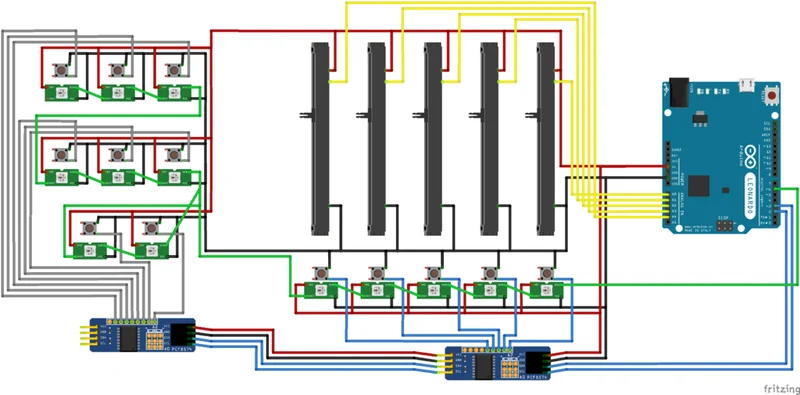

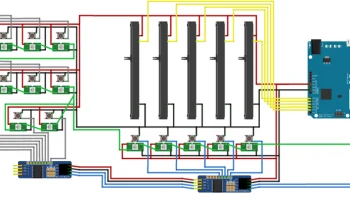

Код панели управления и инструкции по сборке можно найти по адресу https://github.com/Theo428/Arduino-Midi-Control-Panel/tree/dev.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Не имеет значения

Нить:

Н/Д НОАК

Примечания:

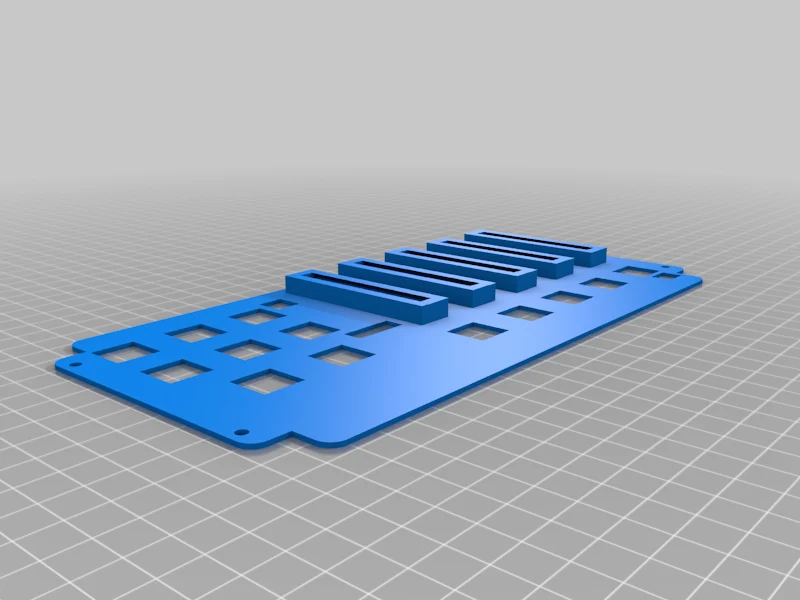

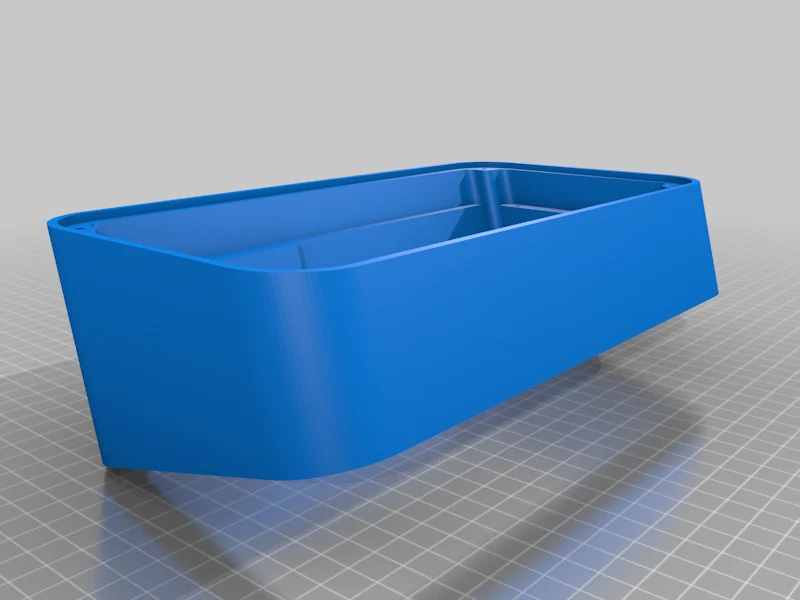

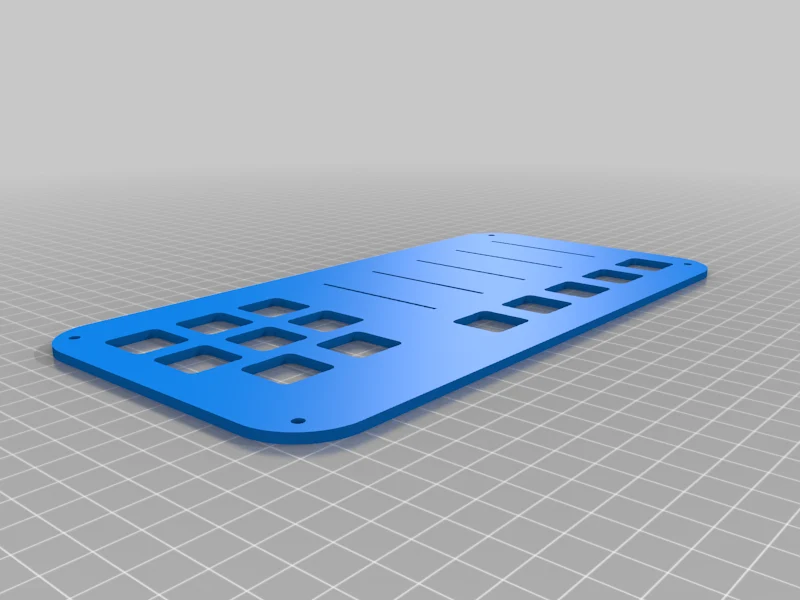

Все спроектировано так, чтобы поместиться на кровати Prusa i3 MK3s. Все детали можно печатать без подставок, но я напечатал корпус в перевернутом виде, чтобы верхняя поверхность была плоской, и поэтому пришлось использовать подставки.

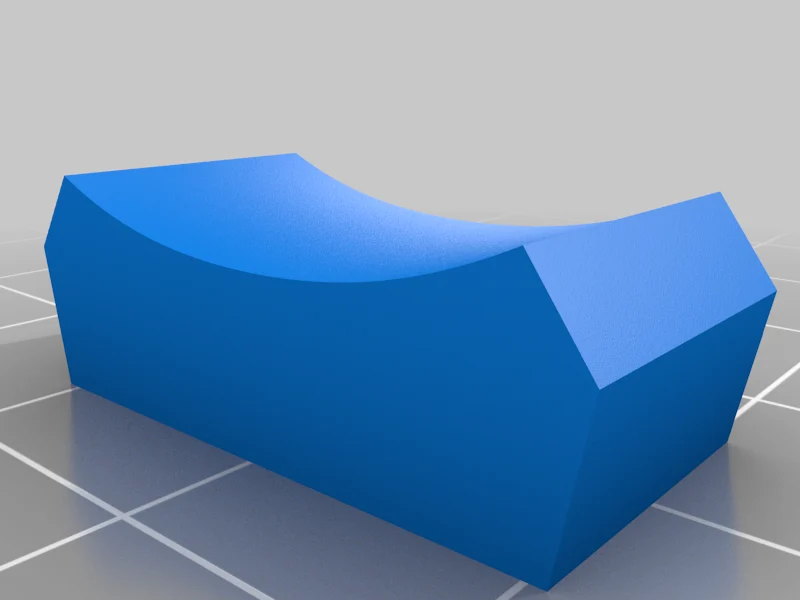

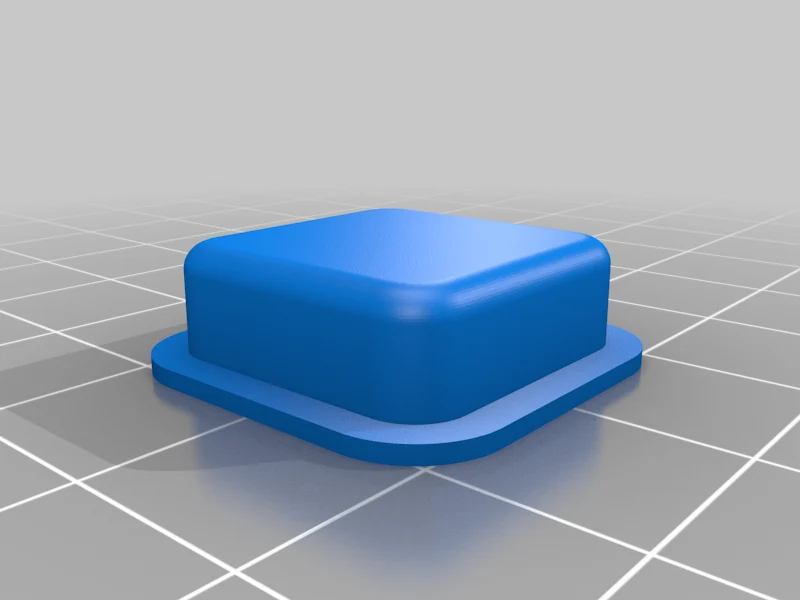

Все было напечатано PLA. Цвет на ��амом деле не имеет значения, за исключением того, что колпачки клавиш должны быть напечатаны белым или другим светлым цветом, чтобы светодиод мог светить сквозь них.
