Танковая платформа ТВП-1 (Гусеничная платформа v1)

Описание

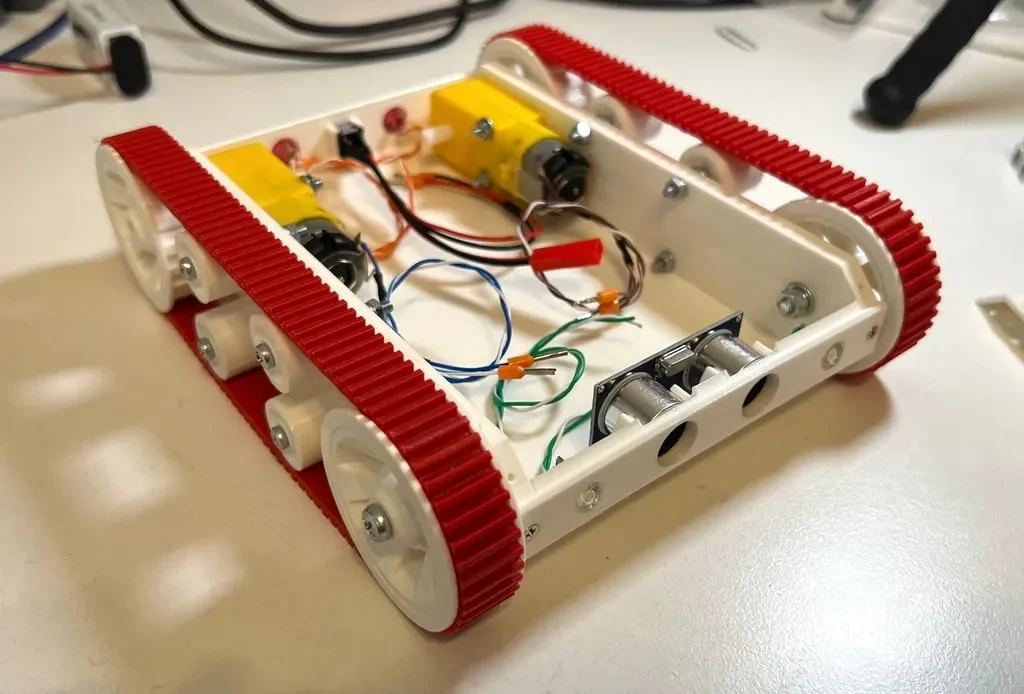

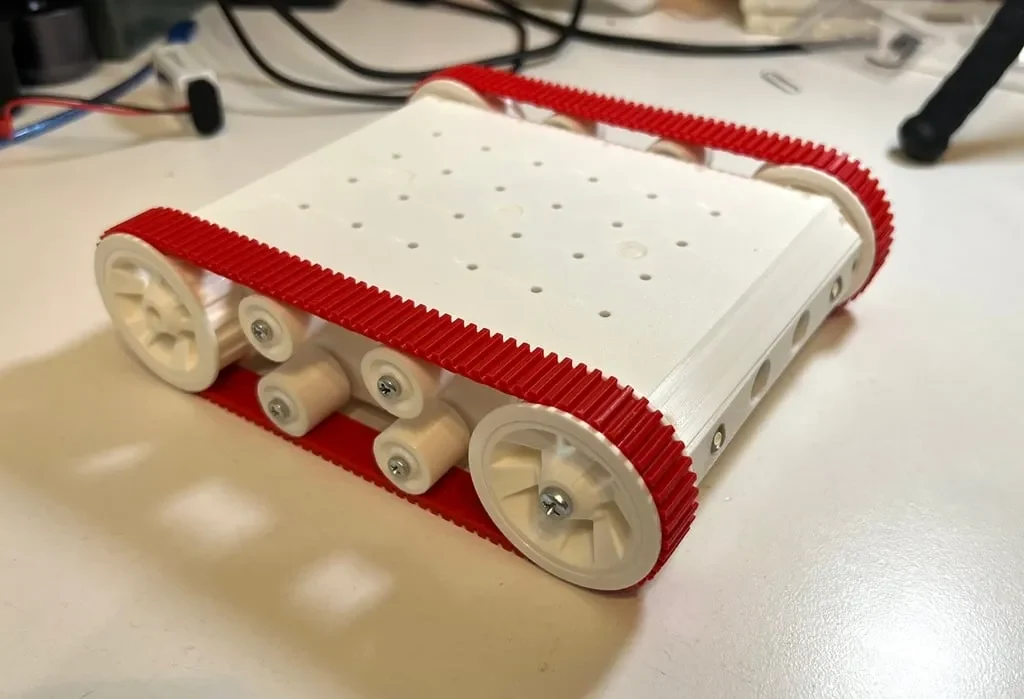

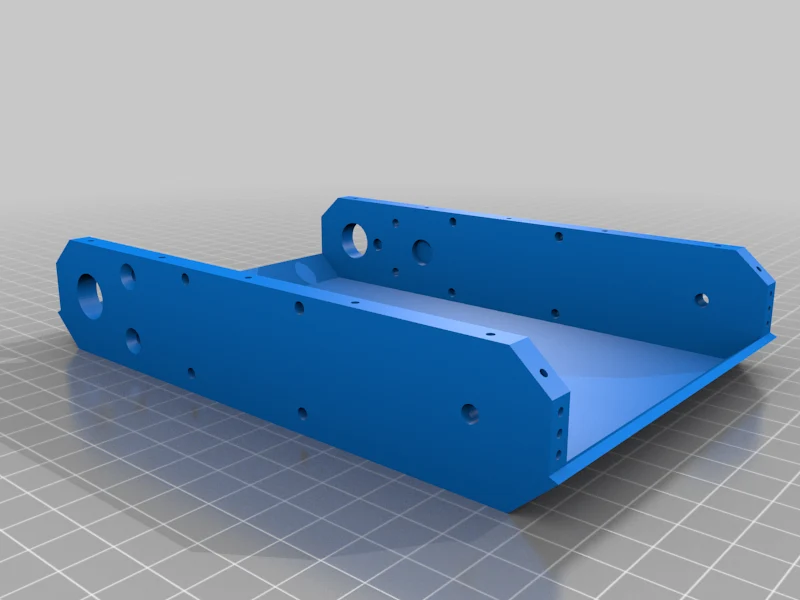

Приветствую всех любителей робототехники и любителей 3D-печати! Я рад представить свою модель гусеничной платформы, предназначенную для использования в качестве универсальной базы для различных прототипов. Эта платформа обеспечивает надежную основу, подходящую для широкого спектра проектов — от образовательных роботов до экспериментальных устройств.

Ютуб

Приложения

Эту гусеничную платформу можно использовать в различных проектах:

Образовательные роботы: идеально подходят для создания роботов в образовательных учреждениях.
Прототипирование: отличная база для тестирования новых идей и технологий.
Исследовательские проекты: Подходит для научных исследований и экспериментов.
Рекомендации по сборке

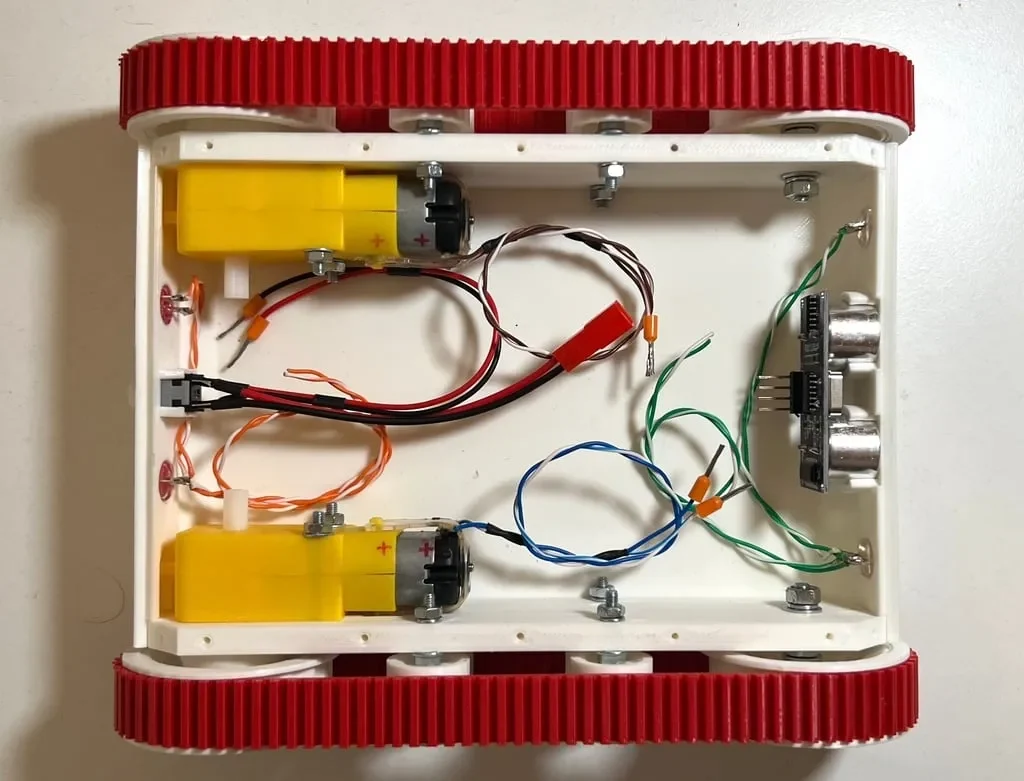

Для сборки необходимо:

Мотор-редуктор ТТ — 2 шт.

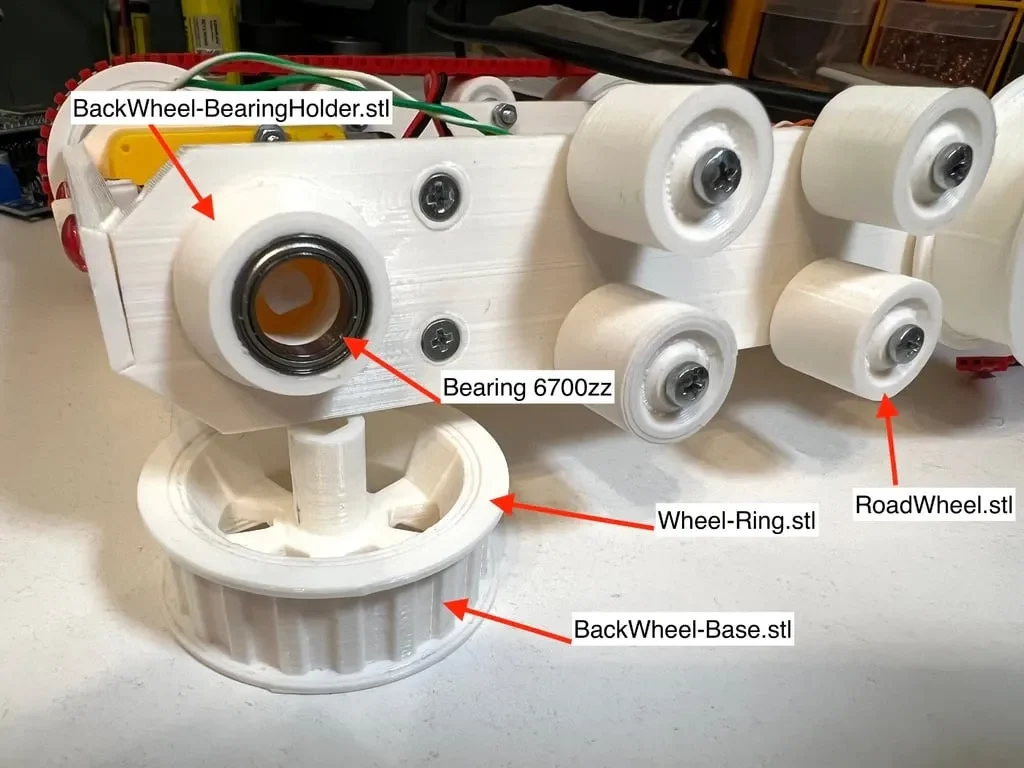

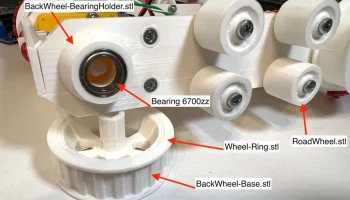

подшипник 6700zz — 2шт.

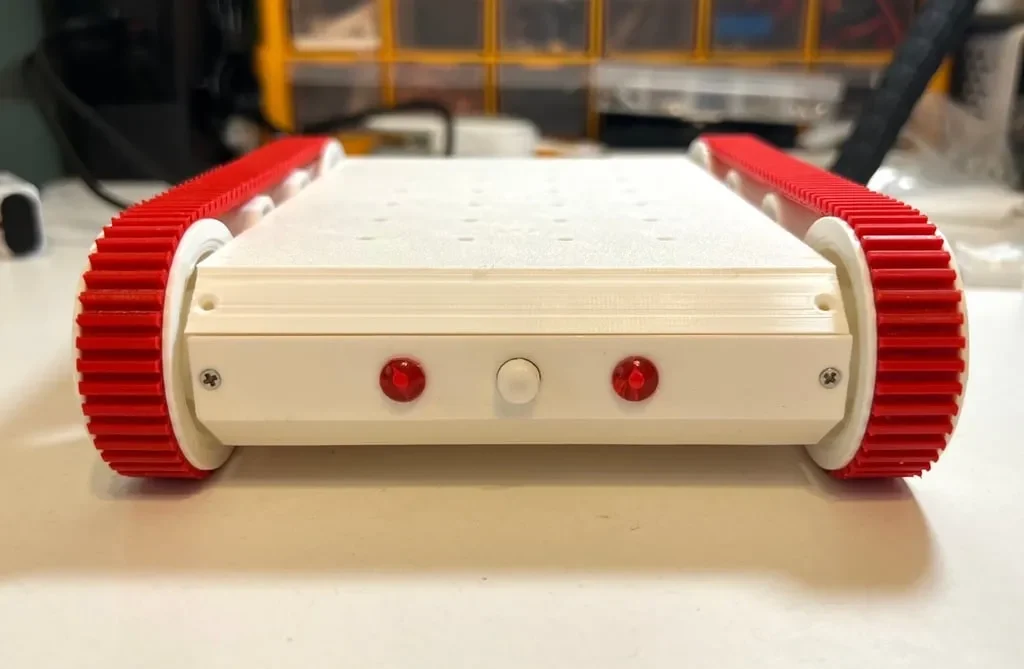

Светодиод 8мм — 4шт
8,5*8,5 Самоблокирующийся переключатель-1 шт.

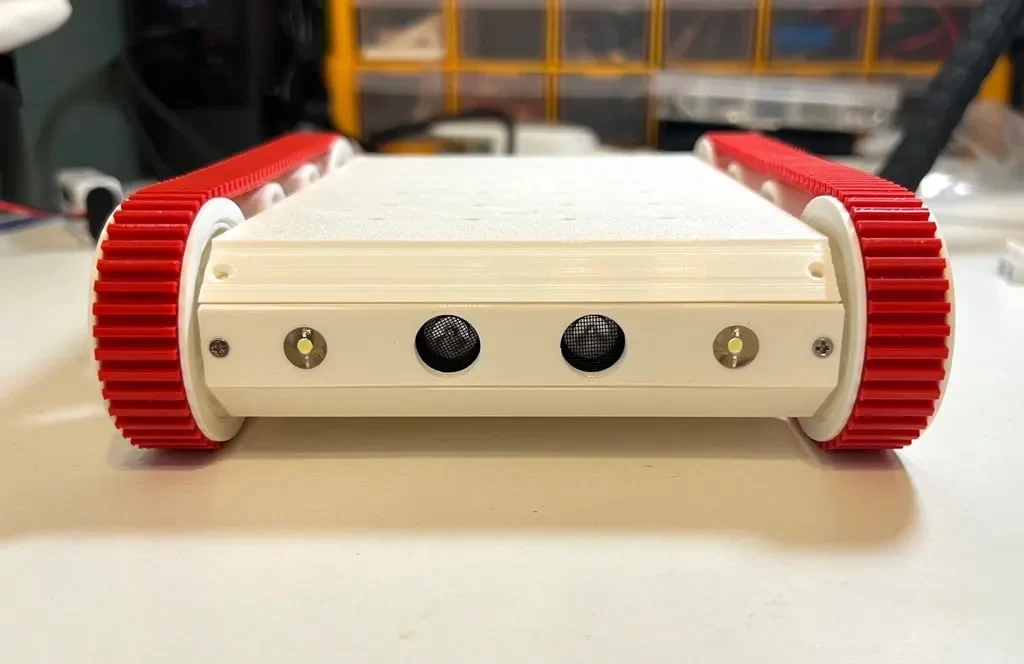

Ультразвуковой датчик HC-SR04 или аналогичный — 1шт.

Для крепления передних колес вам понадобится:

винты М4х30 — 2шт.
гайки М4 — 4шт
шайбы М4 — 4шт

Для крепления моторов и задних колес вам понадобится:

Винты с потайной головкой М3х30мм — 4шт.
гайки М3 — 4шт
шайбы М3 — 4шт
саморезы 2,5х12мм для крепления колес к валу двигателя — 2шт

Для крепления роликов вам понадобится:

винты М3х30 — 8шт.
гайки М3 — 16шт.

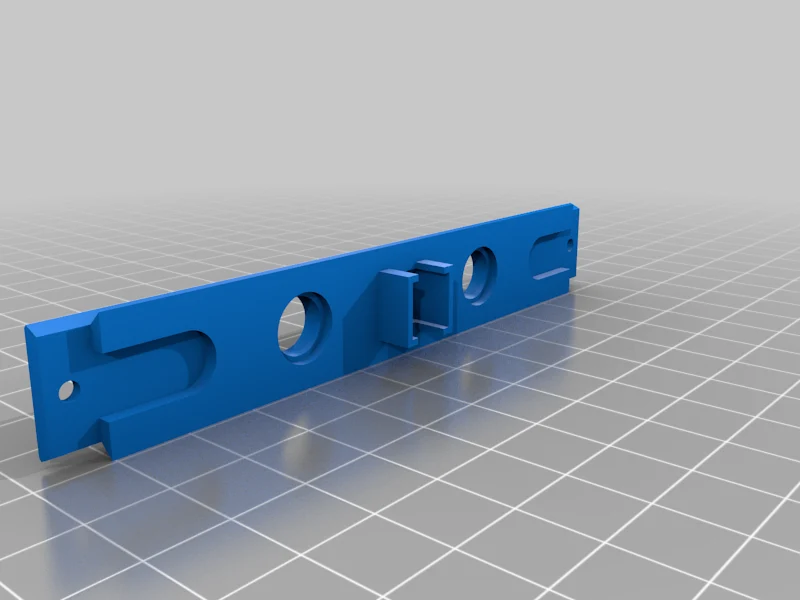

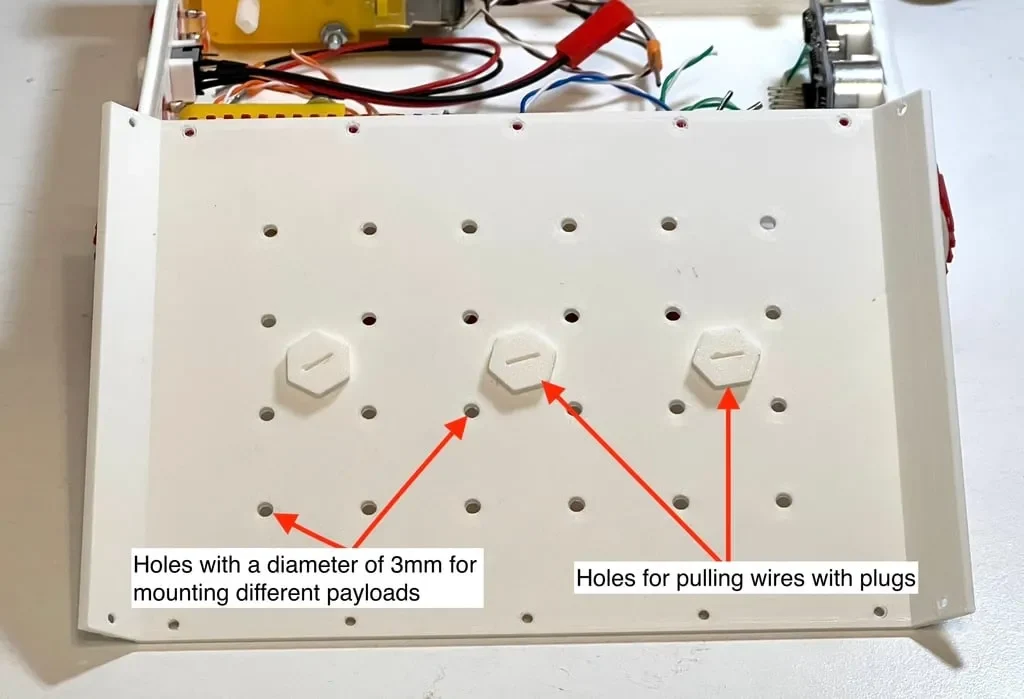

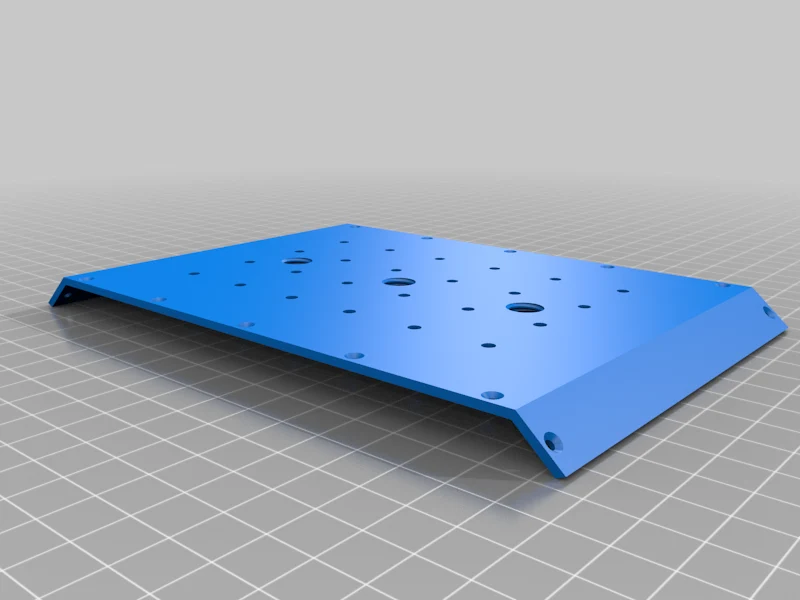

Для крепления верхней крышки, передней и задней панелей потребуется:

саморезы 2х8мм — 18шт.
Настройки печати

Бренд принтера:

Креативность

Принтер:

К1

Плоты:

Не имеет значения

Поддерживает:

Нет

Заполнение:

15

Нить: Любой PLA, ТПУ Любой

Примечания:

Используйте PLA, ABS и подобные пластики для печати всех деталей, кроме гусениц.
Для печати дорожек используйте мягкий ТПУ пластик.

Опоры не требуются

Наполнение от 15%

Высота слоя 0,2
