Автоматическая намоточная машина............

ДОСТУПНА НОВАЯ ВЕРСИЯ!

V2 => https://www.printables.com/model/157130-automatic-winding-machine-v21

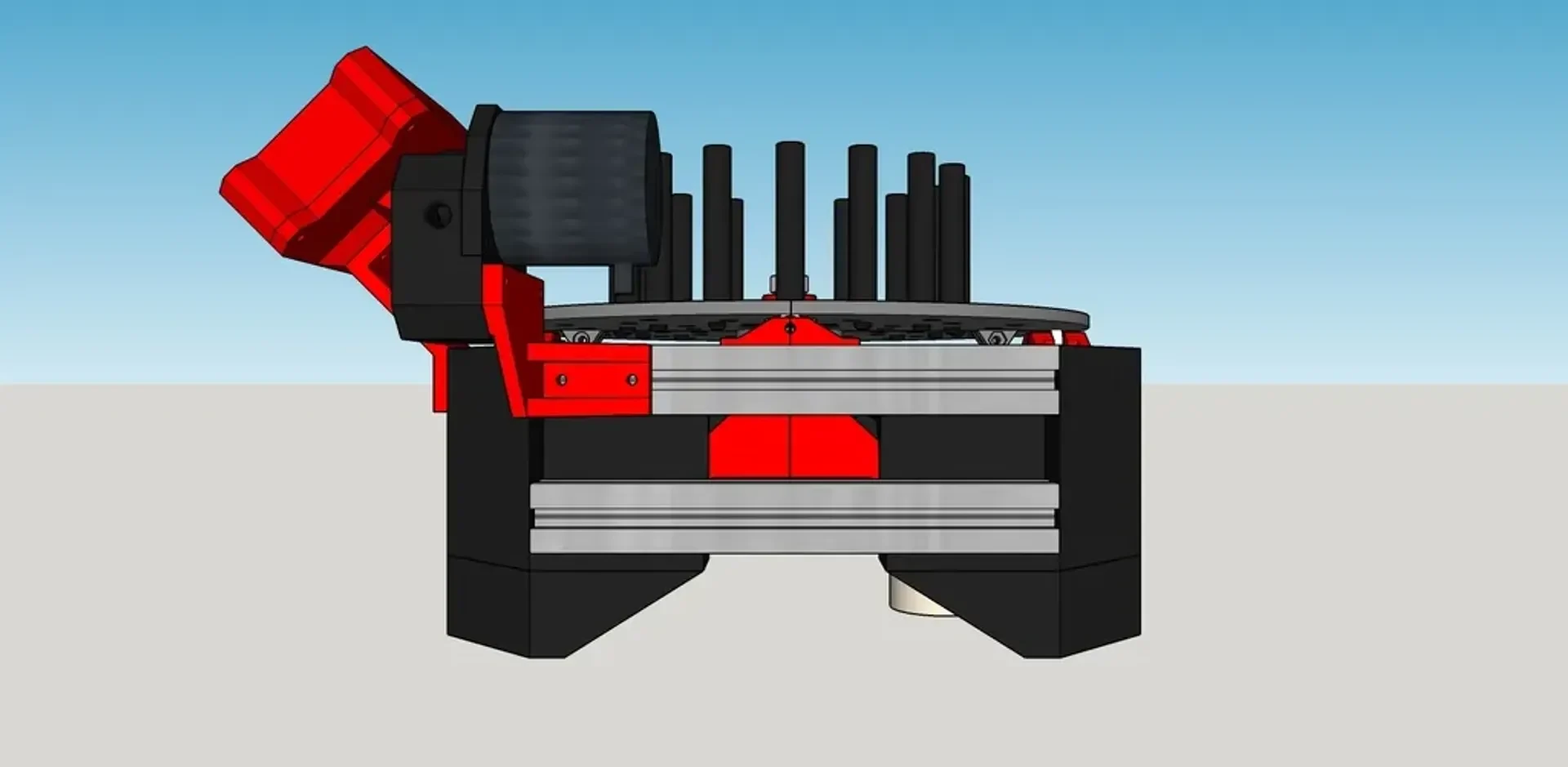

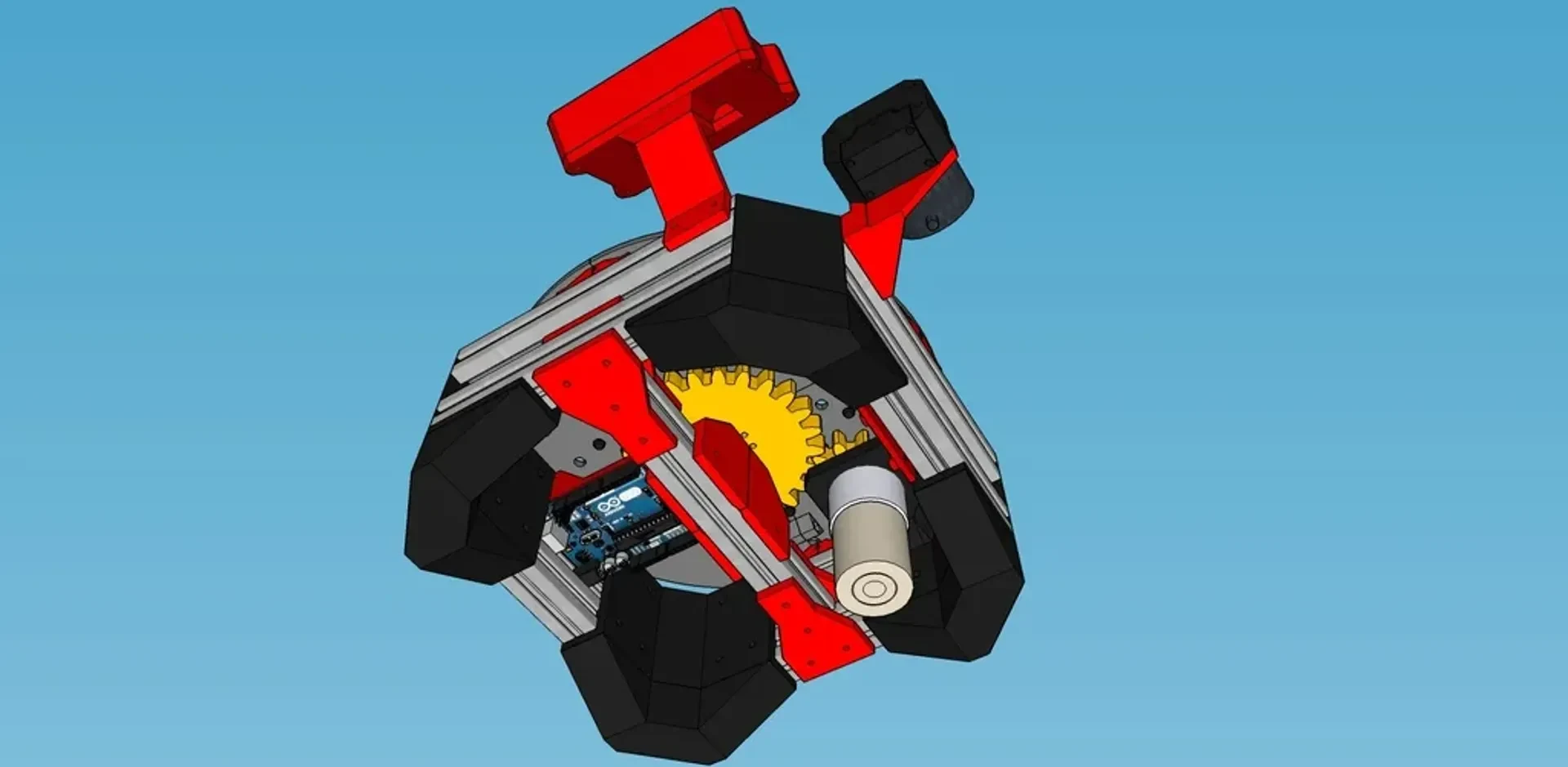

Это автоматическая намоточная машина для намотки небольших шнуров, веревок или проволоки. Нам нужен был способ надежно сматывать шнуры определенной длины для продажи в комплекте.

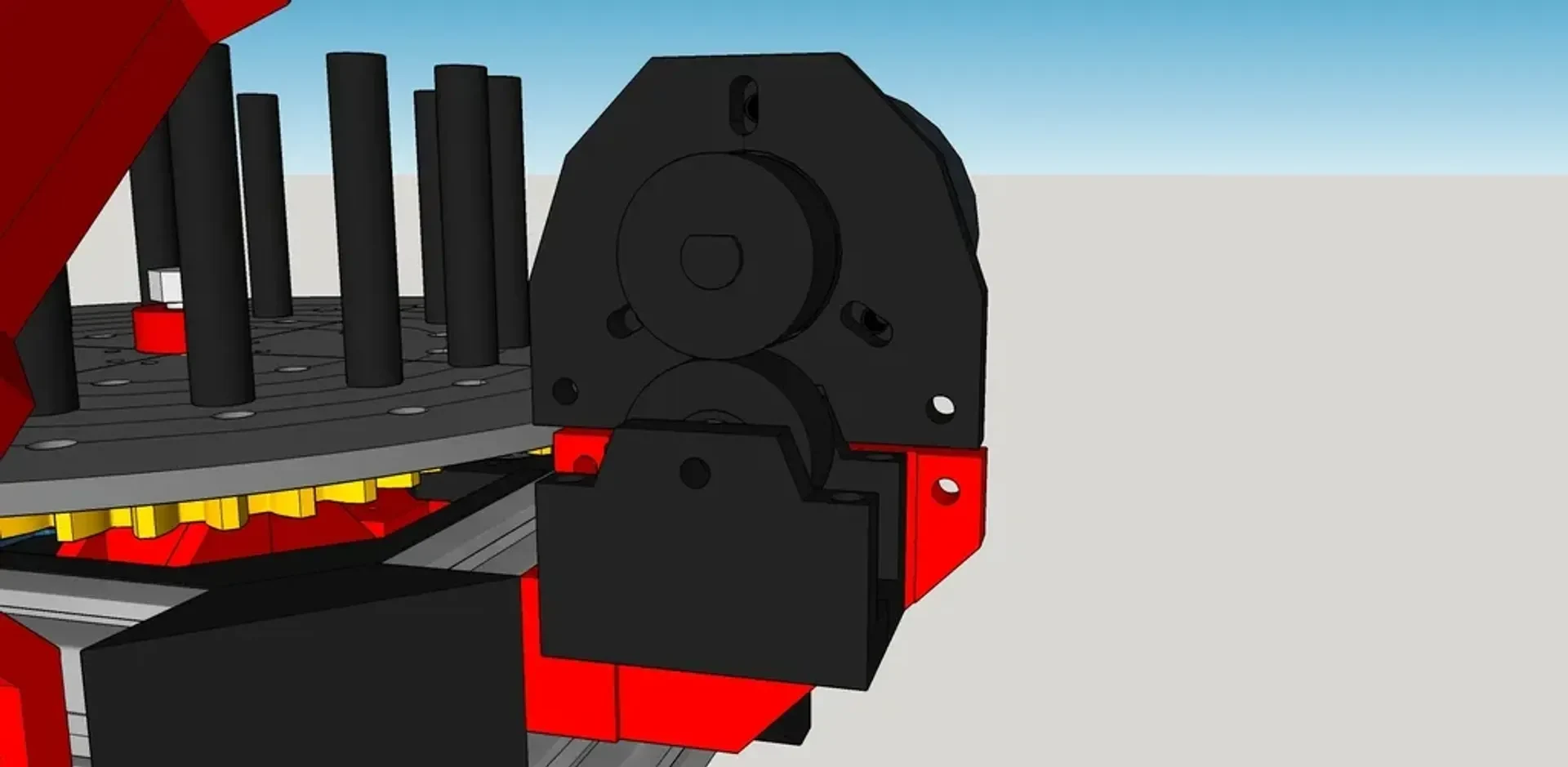

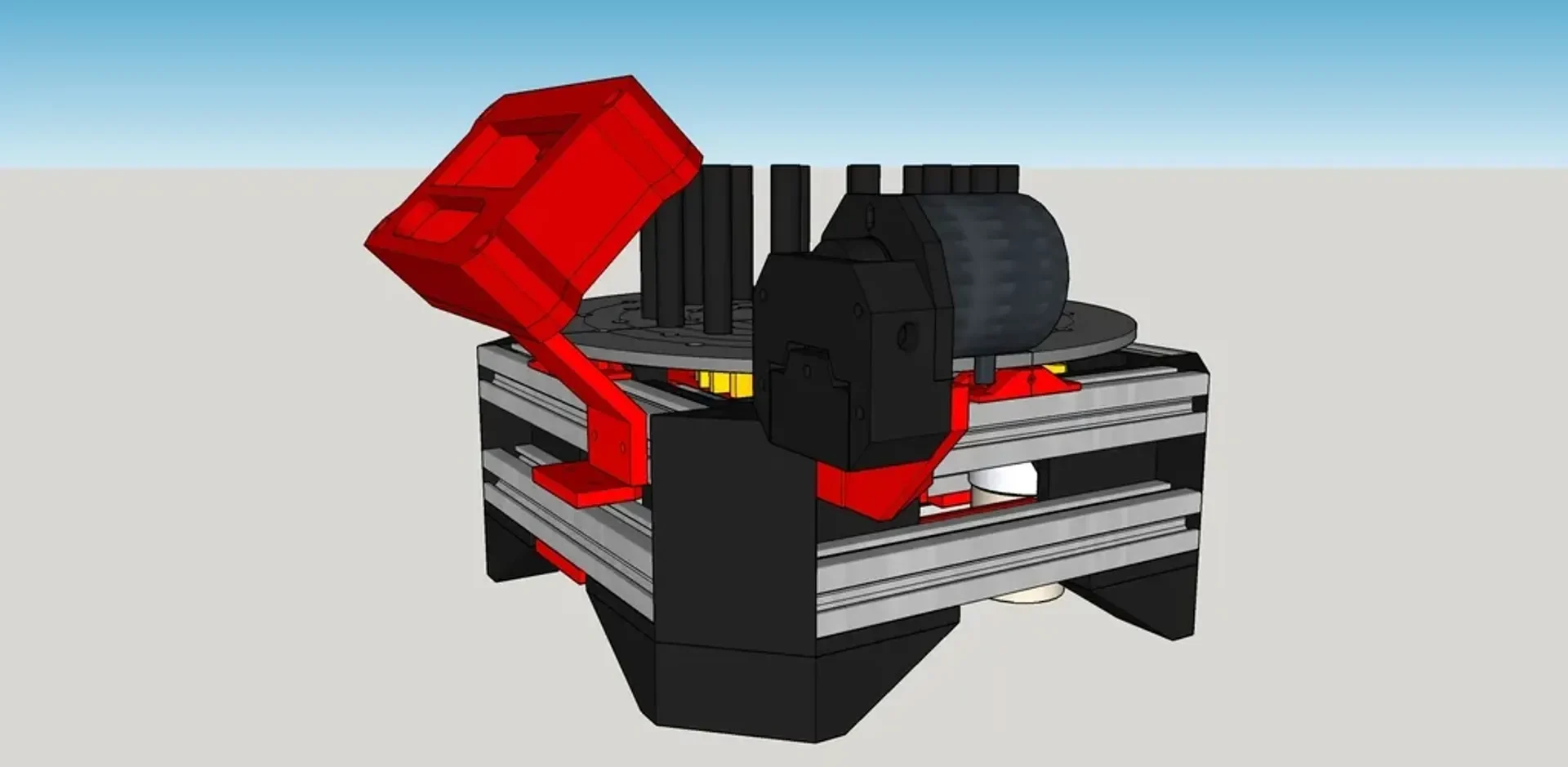

Поворотный энкодер отслеживает расстояние, используя систему с замкнутым контуром. Это обеспечивает более надежную работу, возможность восстановления в случае зависания или застревания катушки, а также возможность регулировать диаметр катушки без необходимости изменения кода.

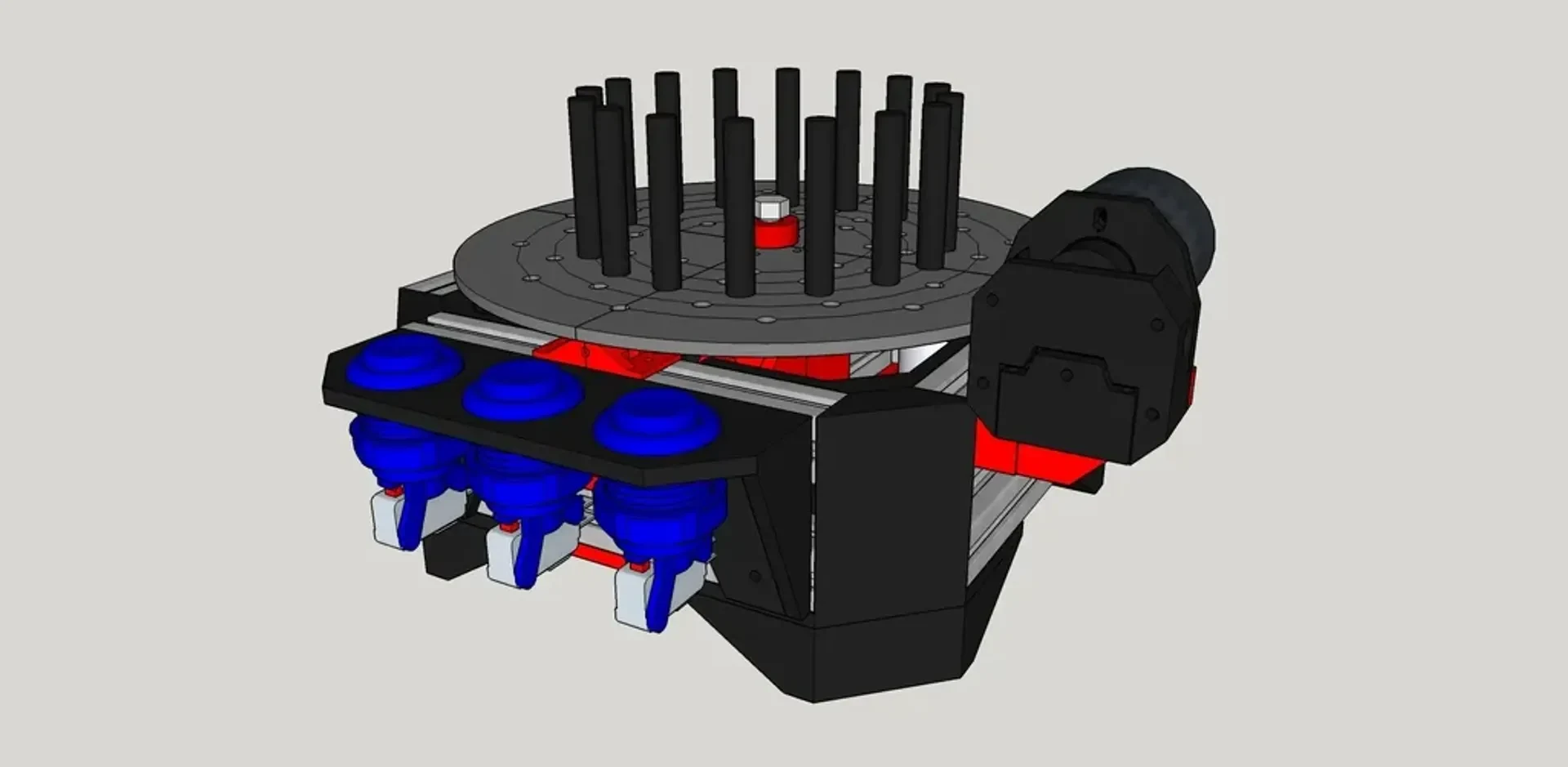

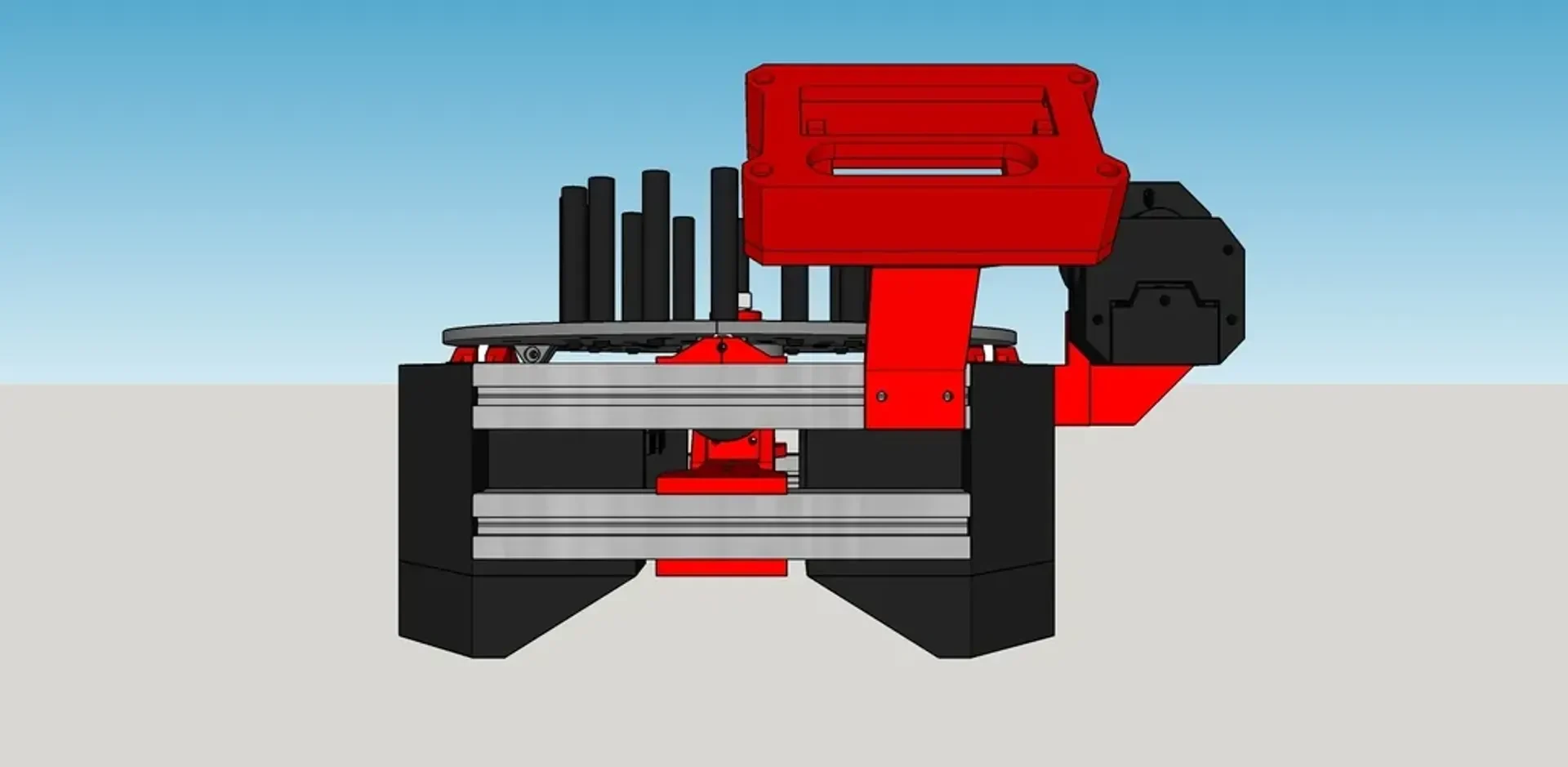

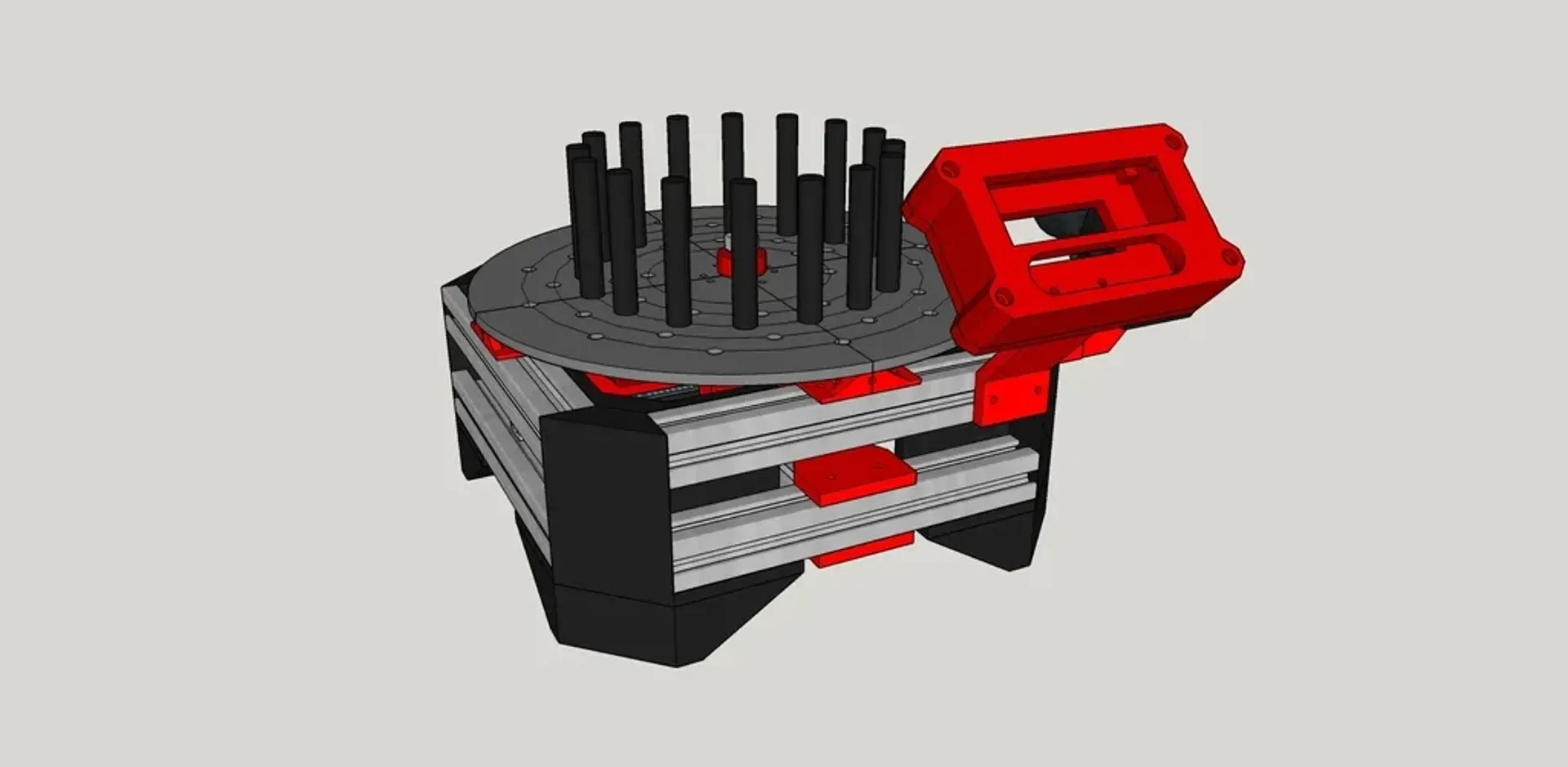

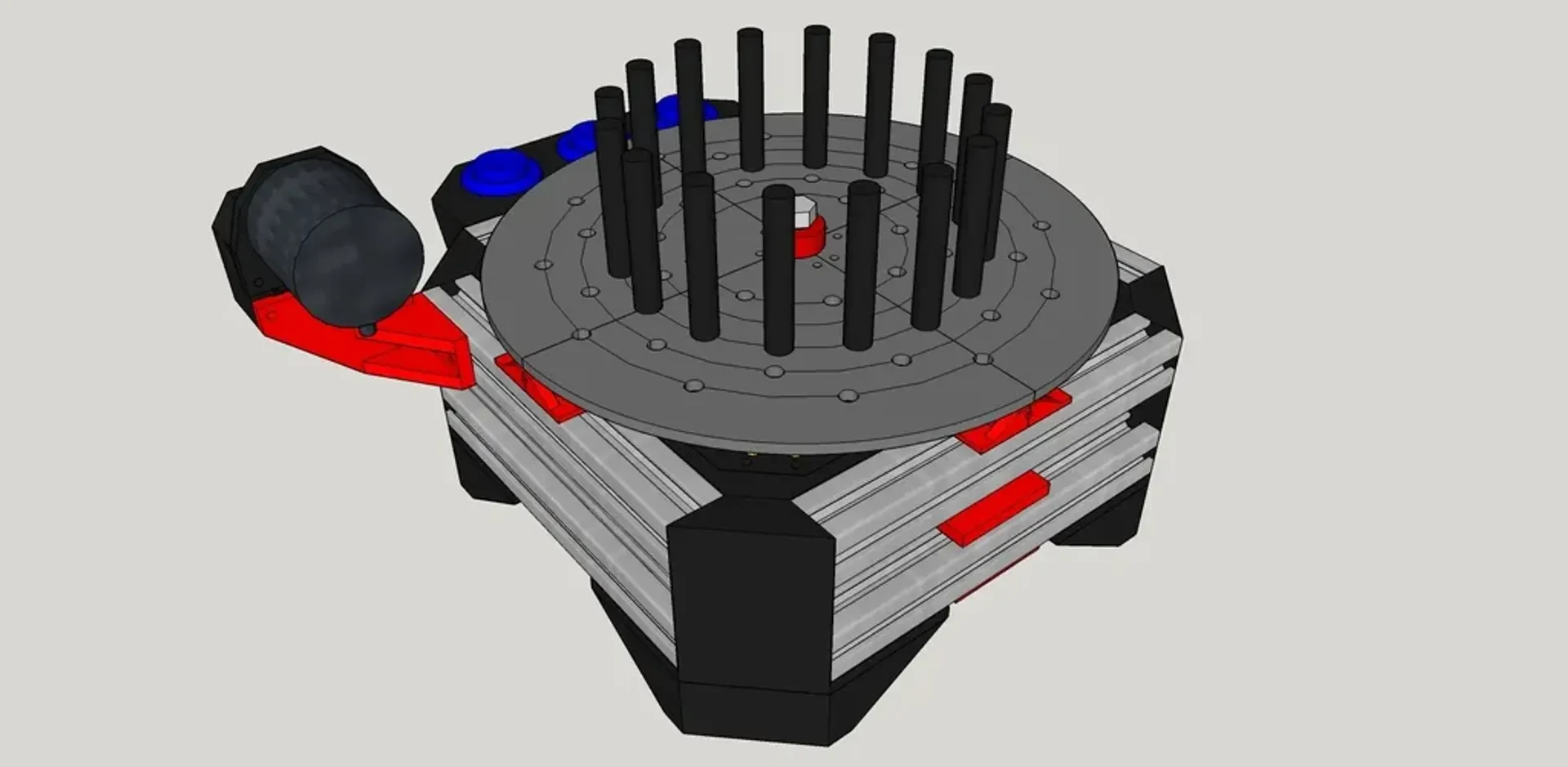

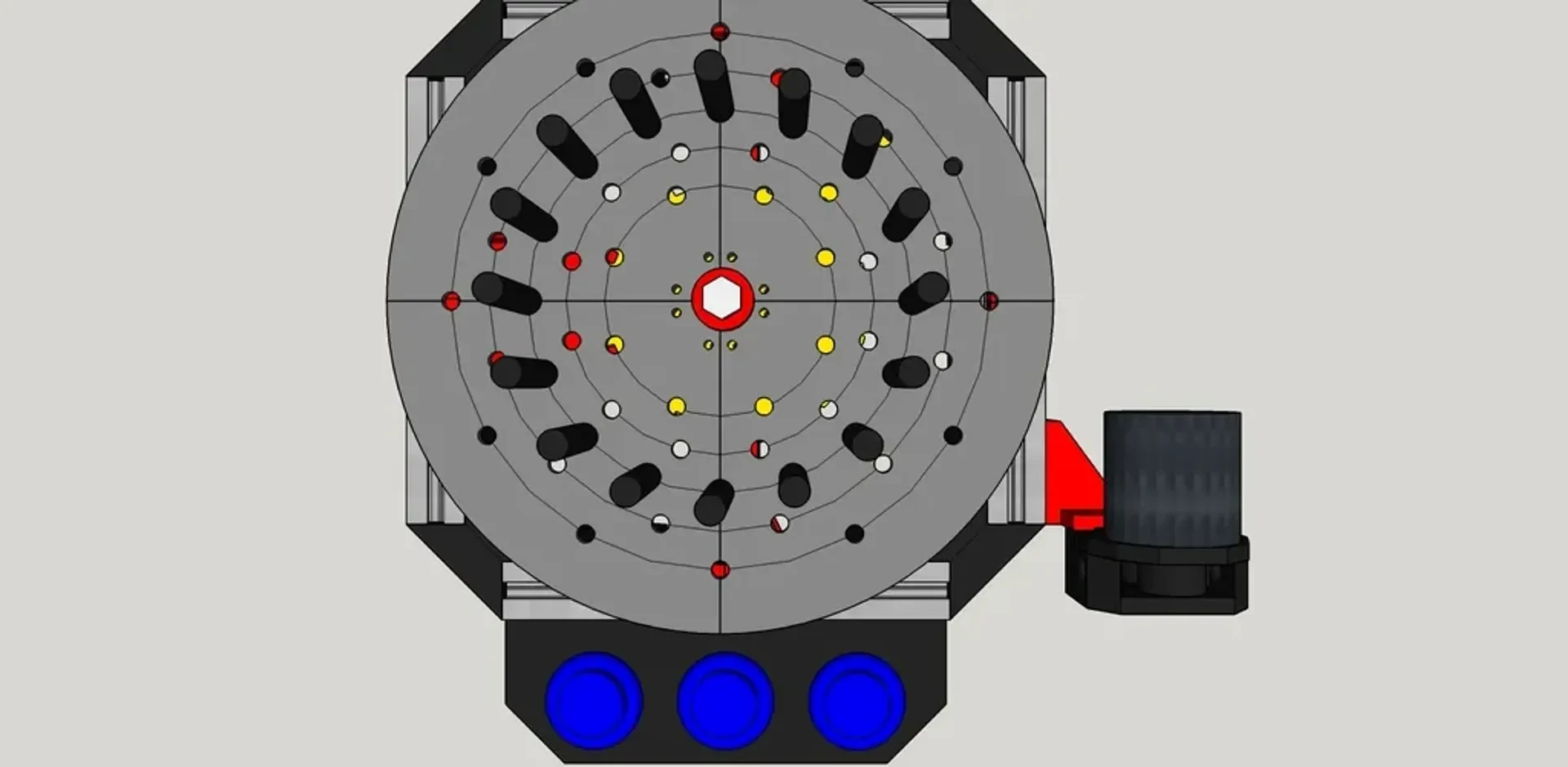

Существует две версии: одна с аркадными кнопками, другая с корпусом на 4 тактильные кнопки и ЖК-дисплеем. В конечном итоге я выбрал настройку в виде кнопок, чтобы сэкономить время на программирование и обучение оператора ее использованию.

Прошивка включена для версии с кнопками, кнопки и дополнительную длину можно добавлять более или менее бесконечно.

Спецификация материалов

Аппаратное обеспечение

Т-слот Мисуми 2020 года:
8x 156 мм 1x 175 мм
Подшипники:
6x 623Z 2x 608Z
Крепежи:
1 болт 8 x 65 мм. Набор винтов M3, шайб и гаек с Т-образными пазами.

Электроника

1x uxcell DC 12 В 120 об./мин. микроредуктор, мотор-редуктор, электрическая коробка передач, эксцентриковый выходной вал
https://amzn.to/3DrhxK8
1x микроконтроллер Arduino Uno R3 A000066
https://amzn.to/3SRwivA
1X Signwise 600p/r инкрементальный поворотный энкодер DC5-24В, источник питания с широким напряжением, вал 6 мм
https://amzn.to/3SRwivA
