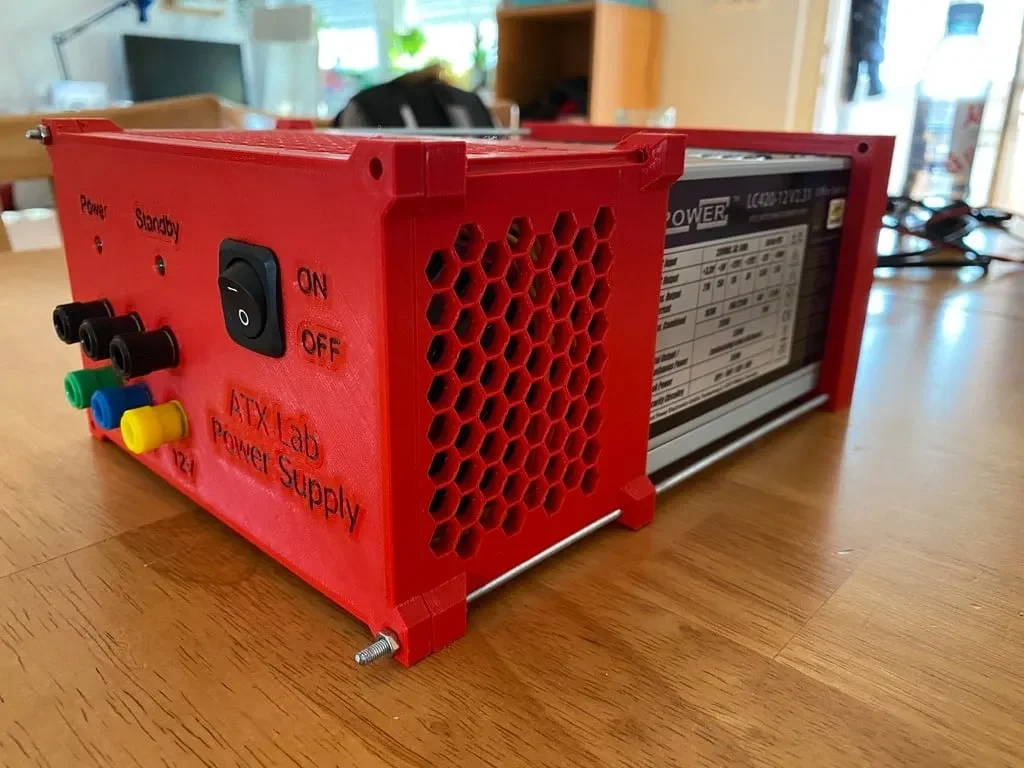

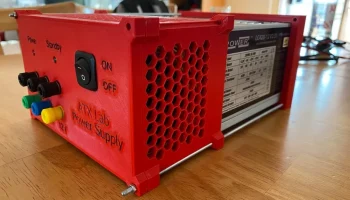

Блок питания ATX

Для моего рабочего места для электроники и различных проектов Arduino я наконец решил спроектировать этот корпус для стандартного блока питания ПК ATX, чтобы использовать его в качестве дешевого лабораторного источника питания вместо дешевых настенных бородавок. Воспользовался имеющимися 12В, 5В и 3,3В. В качестве вдохновения я использовал статью DroneBot Workshop и базовую схему подключения, но на YouTube доступно множество других.

Ссылка на статью: https://dronebotworkshop.com/atx-bench-supply/

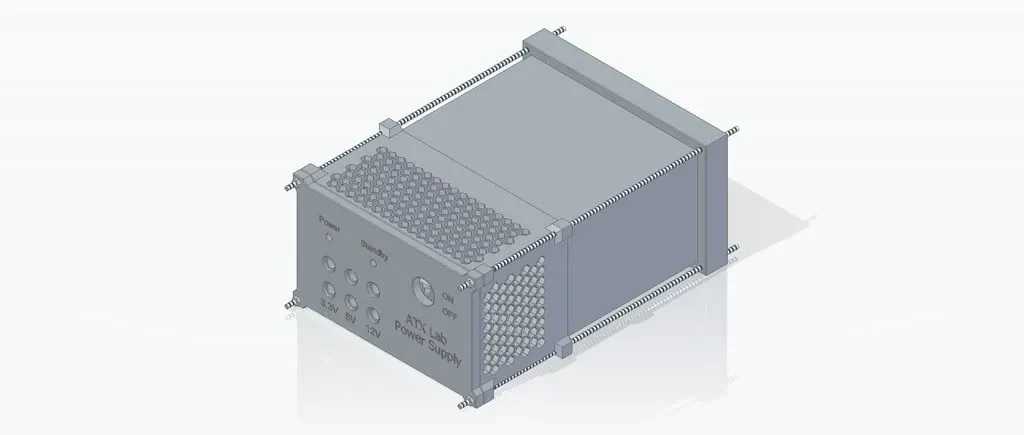

3D-печатные детали:

Передняя пластина

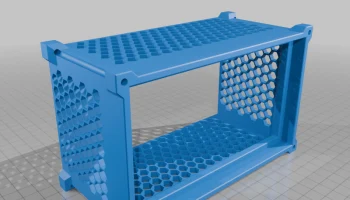

Передний корпус,

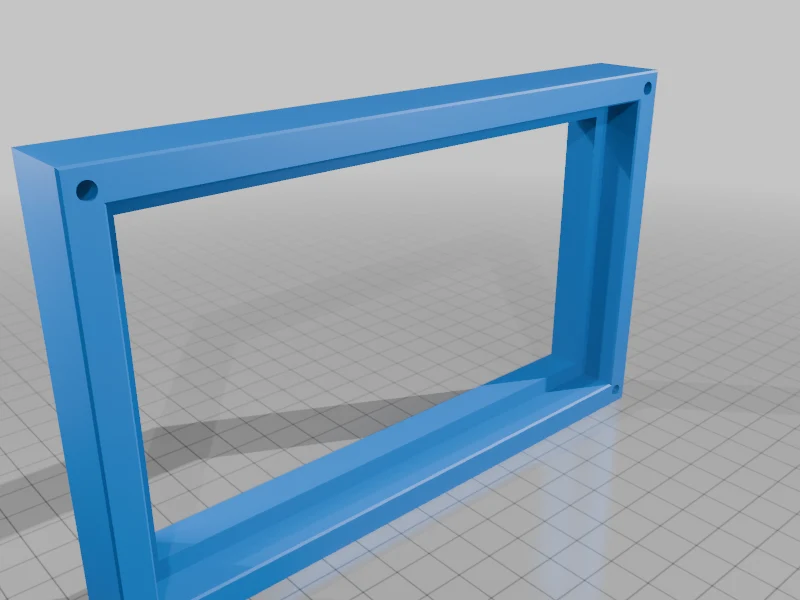

Задний корпус.

Другие используемые компоненты:

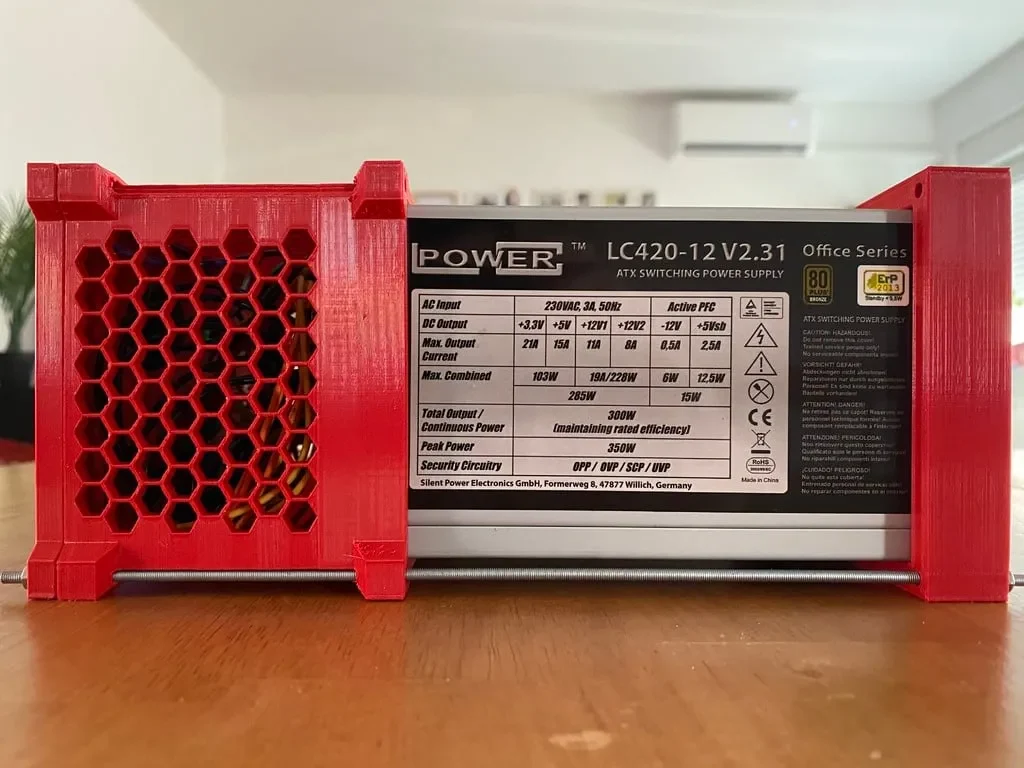

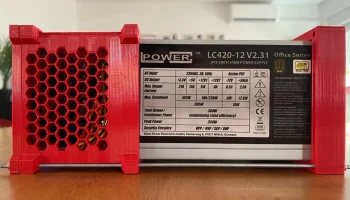

Блок питания ATX, б/у, но при желании вы можете использовать новый, как я,
6 клемм для выходов (3 черных для земли и 3 разных цвета для 12 В, 5 В, 3,3 В),
2 светодиода для индикаторов питания и режима ожидания (любого цвета),
Переключатель ВКЛ/ВЫКЛ,
2 резистора по 330 Ом для светодиодов,
Силовой резистор 8 — 10 Ом,
Стержень с резьбой М3 и 8 гаек М3 для сборки корпуса,
термоусадочная трубка для изоляции.

Пожалуйста, внимательно прочитайте статью DroneBot для подробного объяснения схемы подключения и процесса сборки. И конечно, будьте осторожны при работе с электричеством.

Настройки печати

Бренд принтера: Creality

Принтер: Эндер 3 Про

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2

Заполнение: 15 %

Нить: Devil Design PLA, красная

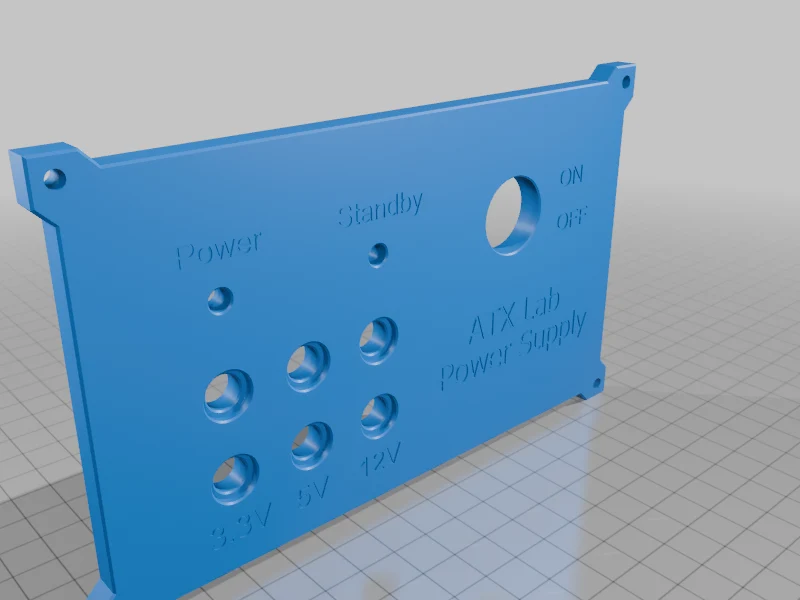

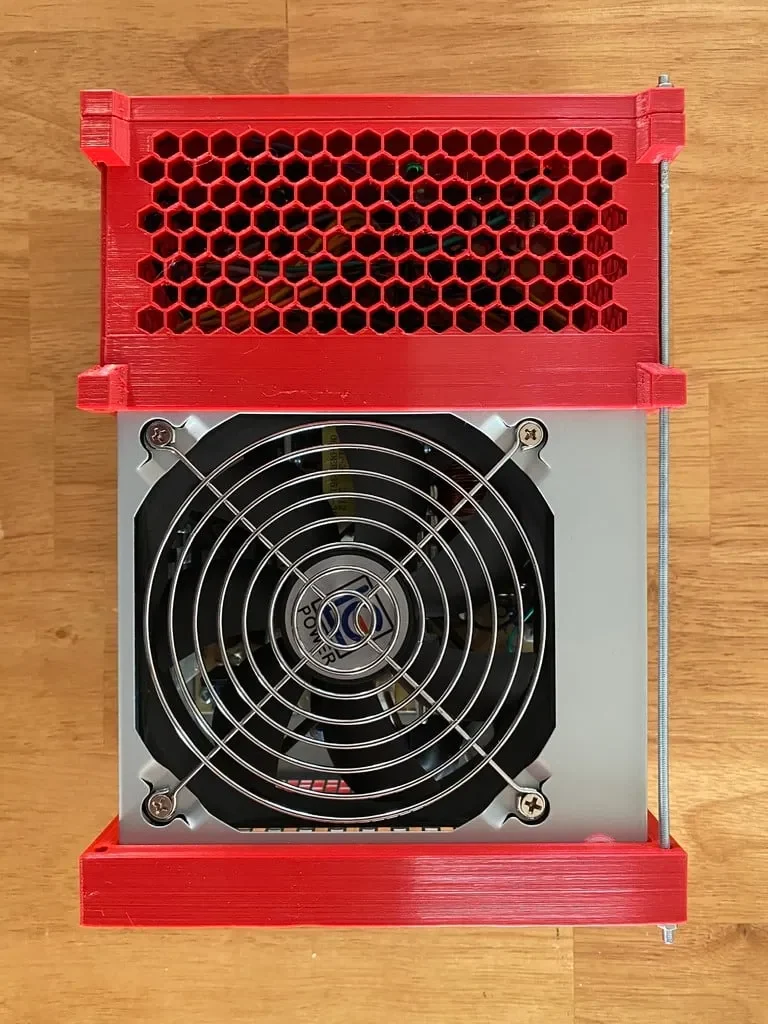

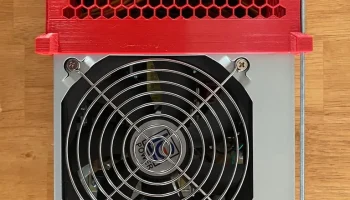

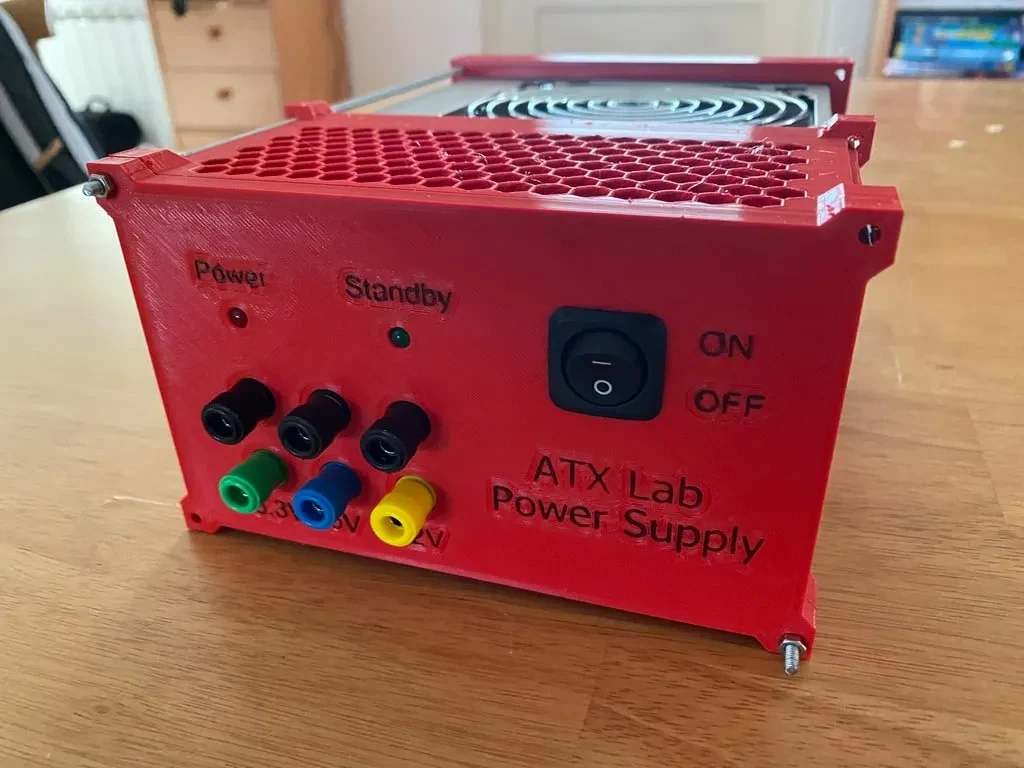

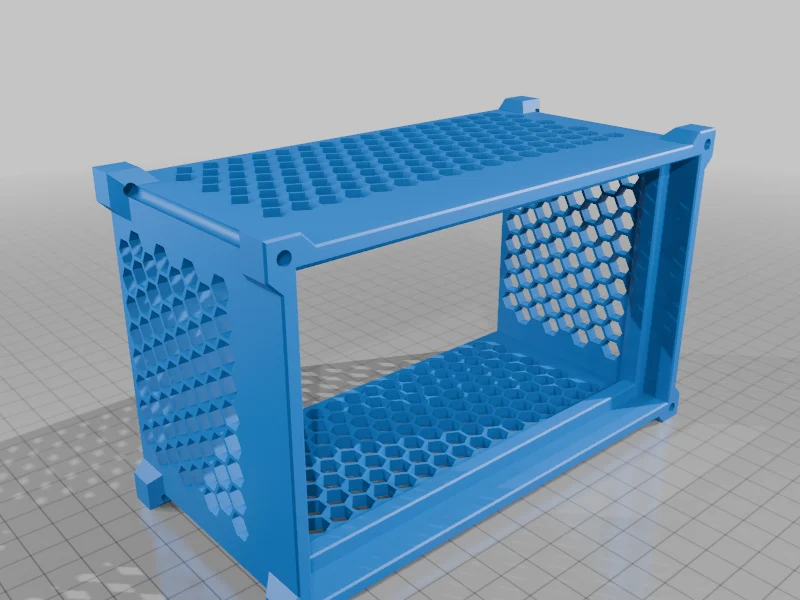

Как я это спроектировал: Передняя панель имеет отверстия диаметром 5 мм для светодиодов, отверстие диаметром 20 мм для переключателя ВКЛ/ВЫКЛ и отверстия диаметром 8 мм для клемм. Передняя часть корпуса имеет вырез в виде сот для эстетики, а также для сокращения времени печати и использования материала. Он также обеспечивает некоторое охлаждение внутреннего силового резистора.

Если вы переориентируете переднюю часть корпуса, вы сможете рас��ечатать ее без каких-либо подставок, хотя вы можете использовать подставки, если хотите, чтобы сотовый узор получился идеальным. Я очень доволен своим выходом без какой-либо поддержки.
