Волшебный шар-8

Arduino и пр.

Источник:

www.printables.com

Обновлять! Беспроводная версия теперь доступна здесь: https://www.thingiverse.com/thing:4893048.

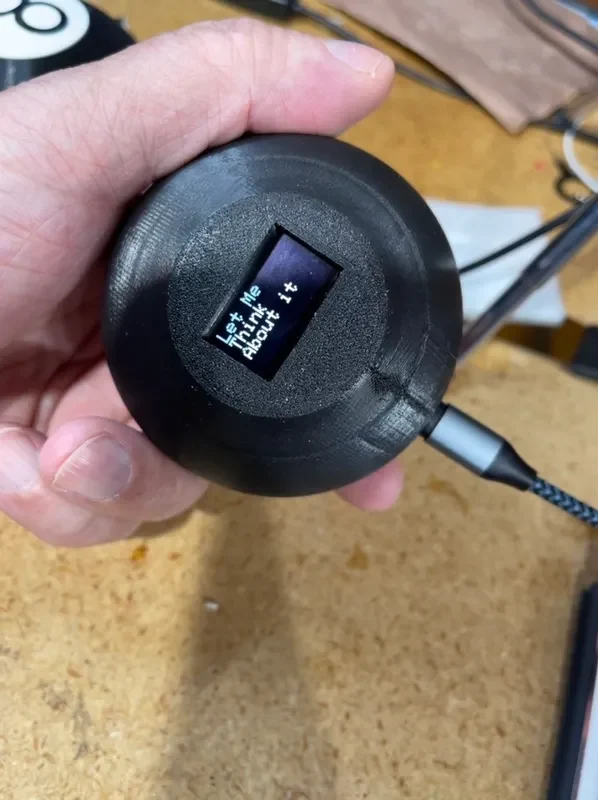

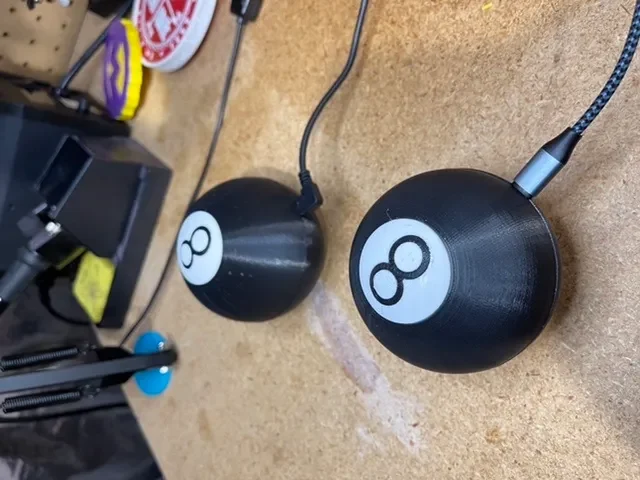

Кто не помнит волшебный шар-восьмёрку? Задайте ему вопрос типа «да» или «нет», переверните его, чтобы увидеть ответ!

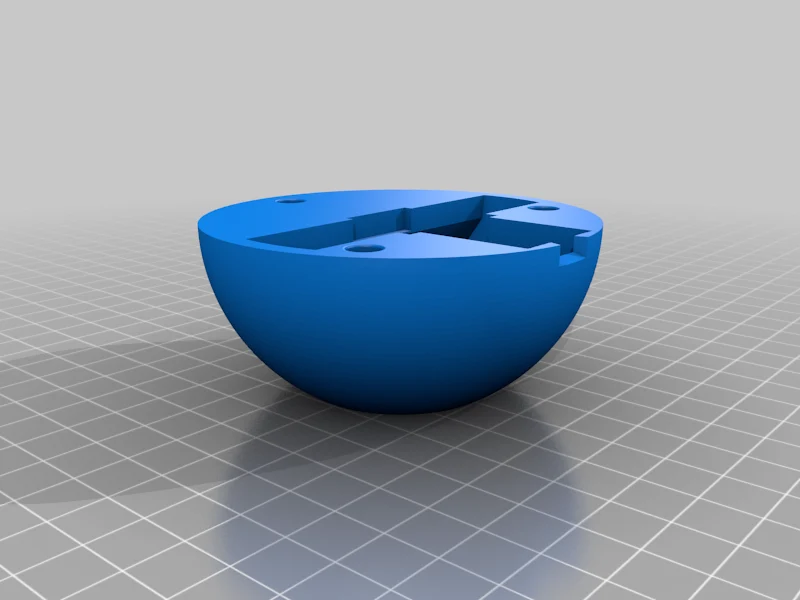

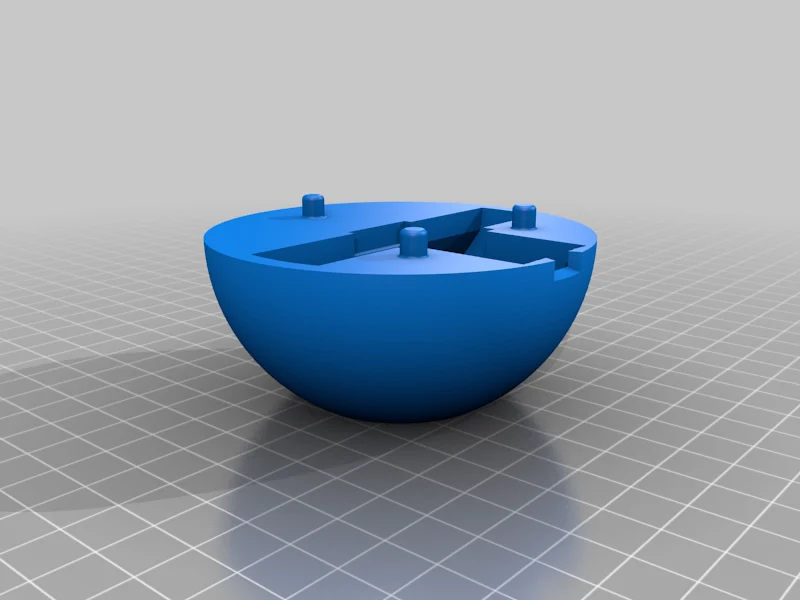

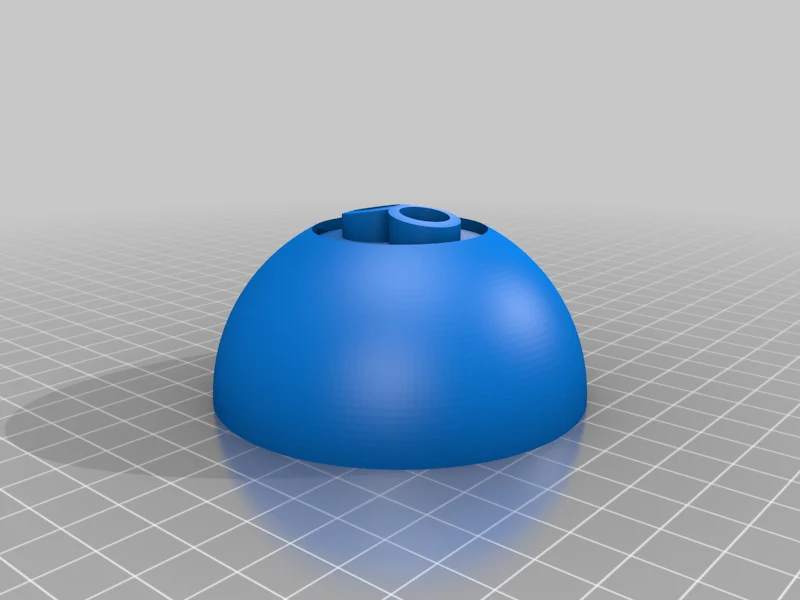

Доступны две версии. Тот, в котором магниты удерживают две половинки вместе, и тот, который просто прилегает под давлением.

Если вы используете магнитную версию, дважды и трижды прове��ьте полярность магнитов, когда вы их вставляете. У вас есть один шанс сделать все правильно. Делайте по половине за раз. Возьмите запасной магнит и соедините его с тем, который собираетесь вставить. Отметьте внешнюю поверхность запасного магнита. Держите их вместе, нажимая на них. Используйте запасной магнит, чтобы сохранить два других магнита лицевой стороной наружу. Когда закончите, еще раз проверьте, все ли запасные детали приклеены маркировкой вверх. Это лицо теперь опустится на другую половину.

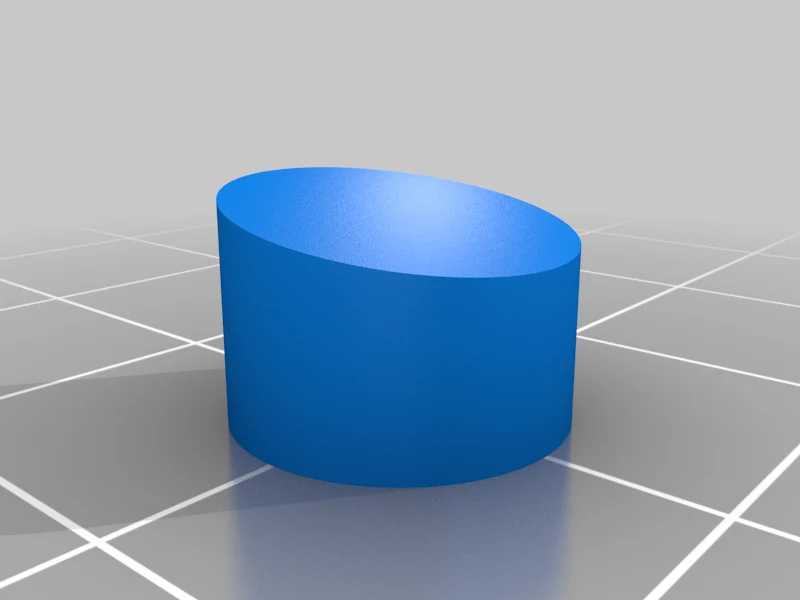

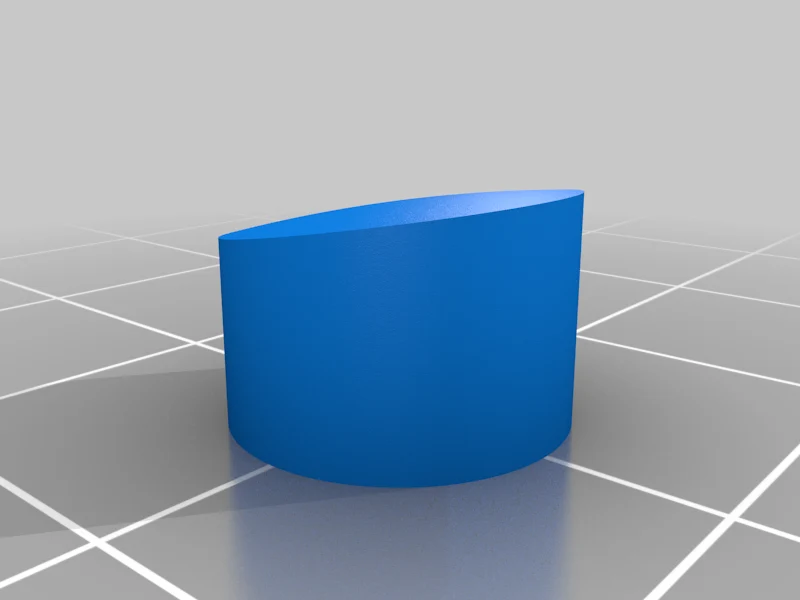

Часть «8» представляет собой посадку под давлением. Клей не понадобится. Возможно, потребуется небольшое количество убеждений, чтобы встать на место.

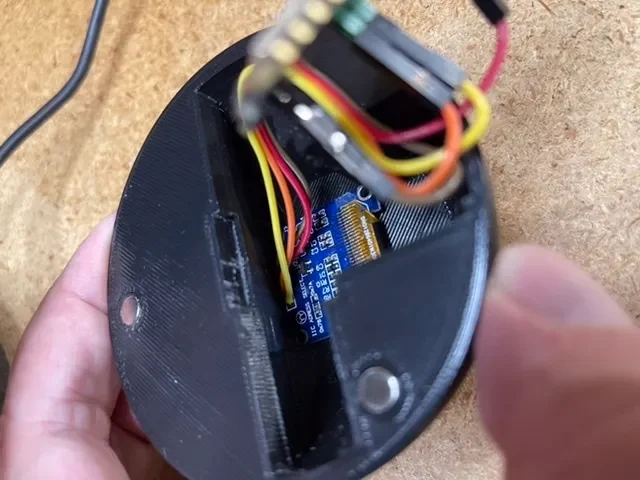

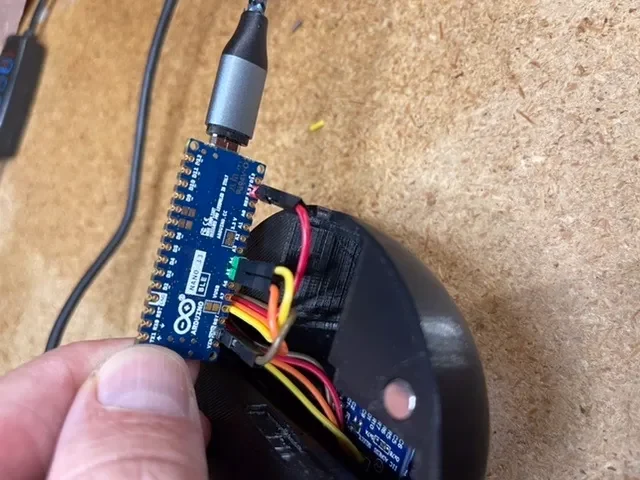

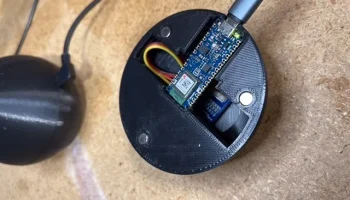

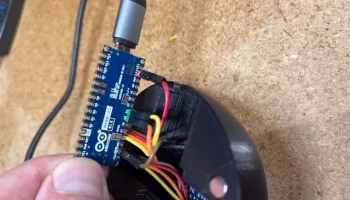

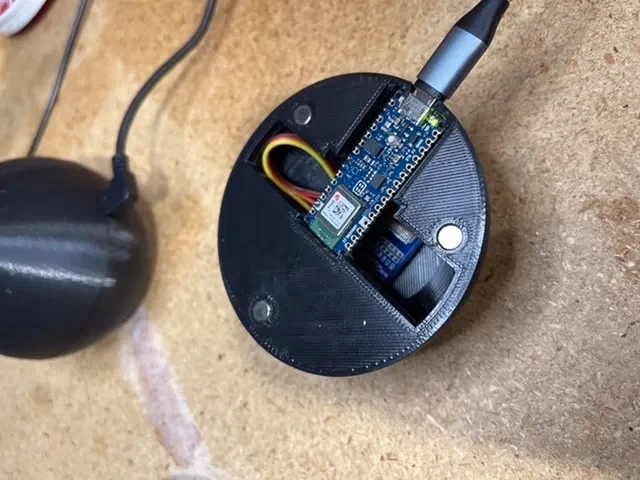

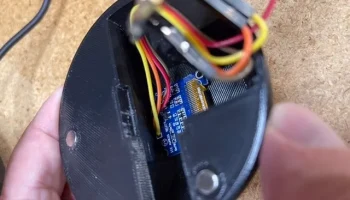

Экран и Nano под давлением встают на место внизу. Имеются отверстия для болта М2 диаметром 5-8 мм, и вам не понадобится больше одного. Вы можете выбрать клей.

Все части перечислены ниже. Вам потребуются перемычки и/или навыки пайки. Экран должен либо иметь контакты под прямым углом, либо быть припаян. Обычные штифты заголовка будут мешать посадке. Вам также понадобится кабель для передачи данных micro USB для программирования и питания nano.

Я не собираюсь здесь вдаваться в уроки Arduino или кодирования. На https://www.arduino.cc/ имеется множество подобных возможностей.

Присмотритесь к этой штуке, так как я планирую немного подправить эскиз, чтобы сделать отображение более интересным.

Как всегда — нажмите, как указано выше.

5 шт. 0,96-дюймовый OLED-модуль 12864 128x64 SSD1306 Драйвер IIC I2C Серийная самосветящаяся плата дисплея, совместимая с Arduino Raspberry PI (белый)

от Чанкетч

Узнайте больше: https://www.amazon.com/dp/B08LYL7QFQ/ref=cm_sw_em_r_mt_dp_0JAK1WMK25DHMCT2DG7R?_encoding=UTF8&psc=1.

Ардуино Нано 33 БЛЕ [ABX00030]

от Ардуино

Узнайте больше: https://www.amazon.com/dp/B07WV59YTZ/ref=cm_sw_em_r_mt_dp_3FZGS8AF0NVJMB469J3Y?_encoding=UTF8&psc=1.

=========== или. ===========

Arduino Nano 33 BLE с разъемами [ABX00034]

от Ардуино

Узнайте больше: https://www.amazon.com/dp/B07WXKWNQF/ref=cm_sw_em_r_mt_dp_79YQCE5D0Y090NFVS3JH.

Круглые магниты на холодильник, 100 шт. 6 × 3 мм маленькие цилиндрические магниты на холодильник, офисные магниты, магниты для досок, прочные мини-магниты

от GBYMIUY

Узнайте больше: https://www.amazon.com/dp/B07873ZCY4/ref=cm_sw_em_r_mt_dp_AM3FVMFF3WC0143B1CZB?_encoding=UTF8&psc=1.

Настройки печати

Бренд принтера:

Креативность

Принтер:

CR-10

Плоты:

Нет

Поддерживает:

Нет

Разрешение:
