Самая дешевая в мире клавиатура MIDI-контроллера............

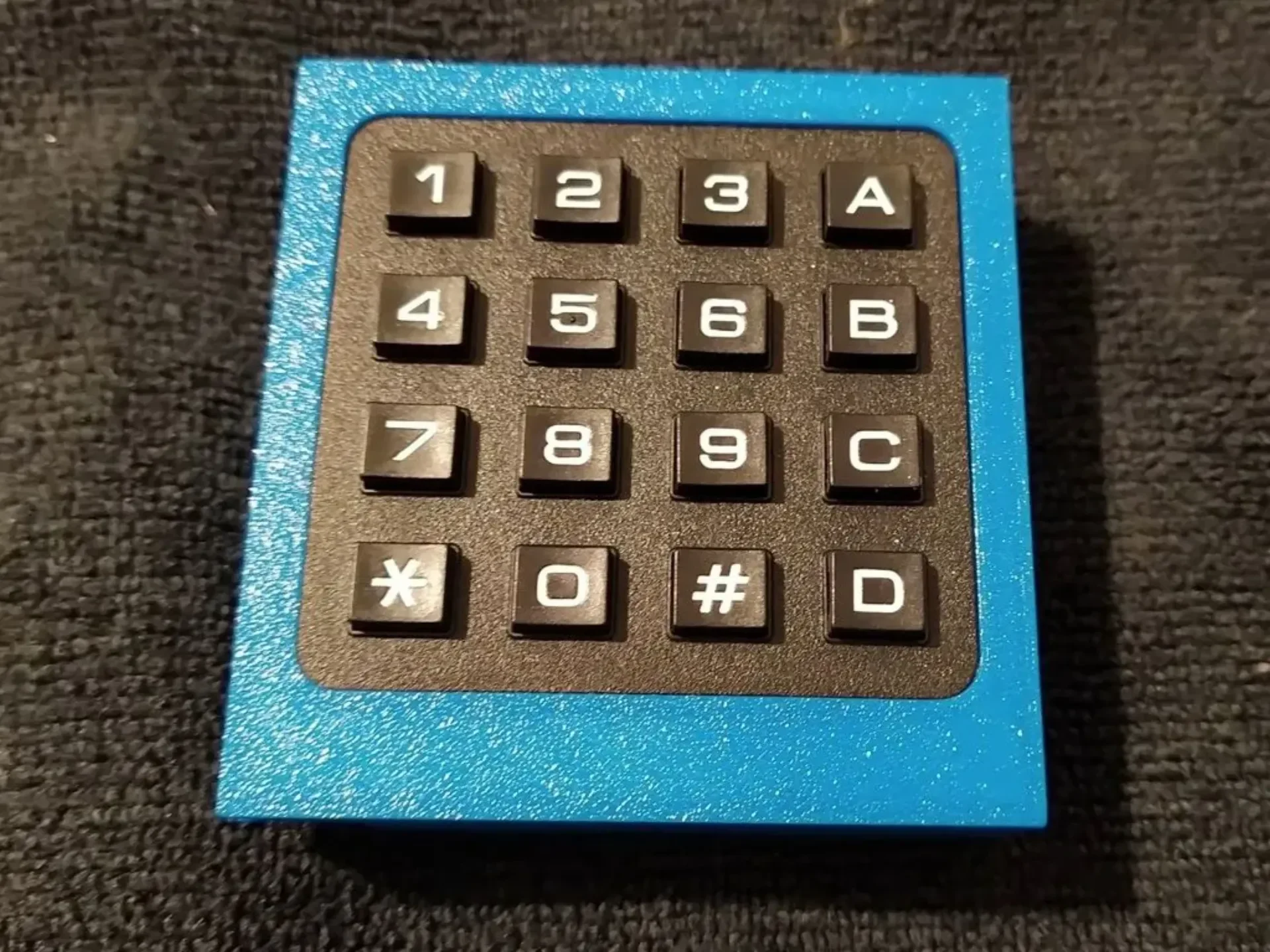

Здесь у нас есть «самый дешевый в мире MIDI-контроллер» на основе Arduino Pro Micro и клавиатуры 4 x 4. Его можно собрать примерно за 6 долларов. Мне нужно было что-то быстрое, простое и легкое в использовании с программным сэмплером, чтобы вызывать раздражение во время записи подкаста. Она отлично справляется со своей задачей, но ее также можно использовать в качестве монофонической клавиатуры для использования с Reason,ableton или любым программным секвенсором.

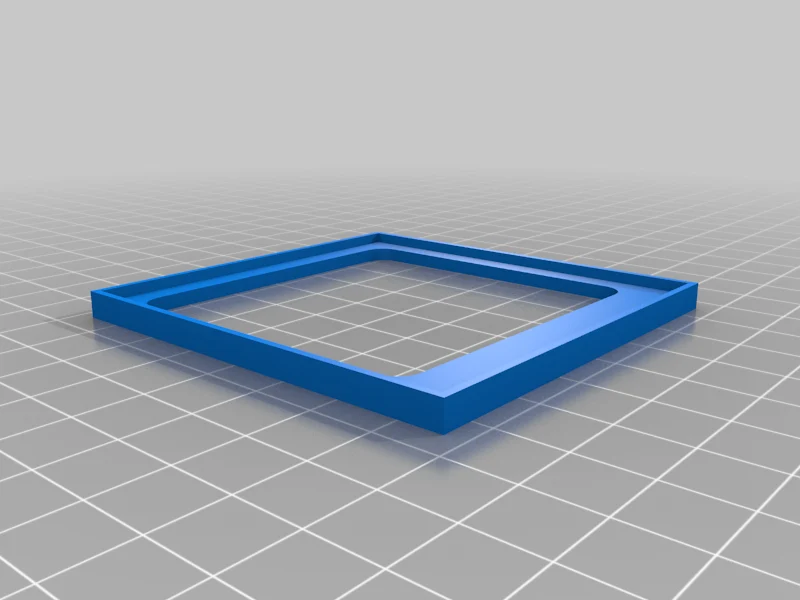

Требуется припаять 8 контактов и распечатать корпус на 3D-принтере, а затем загрузить предоставленный эскиз. В скетче используется библиотека MIDIUSB, поэтому сначала загрузите ее через менеджер библиотек Arduino. Вот и все, проще простого быть не может.

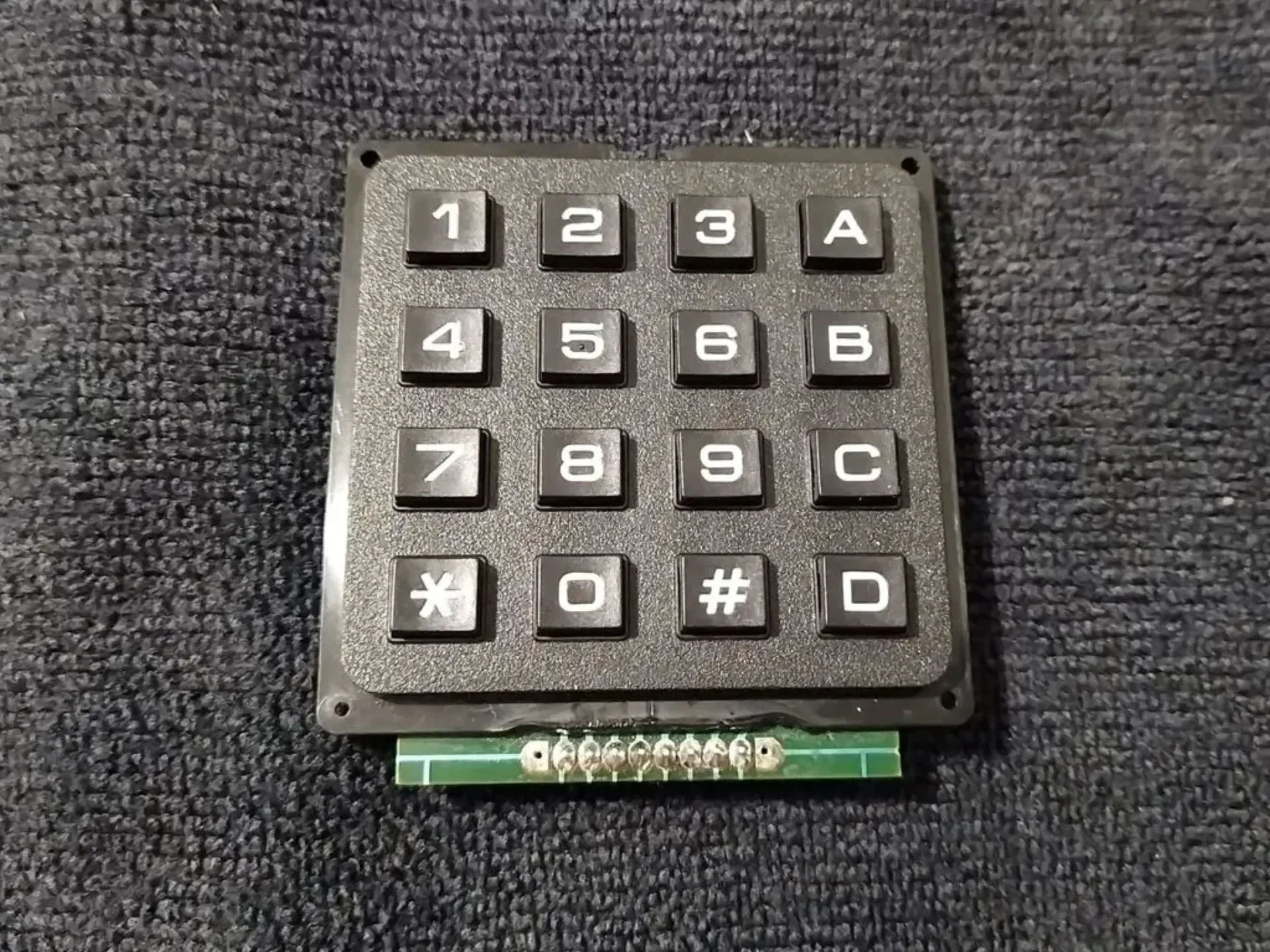

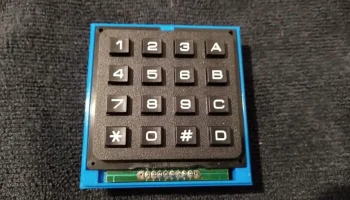

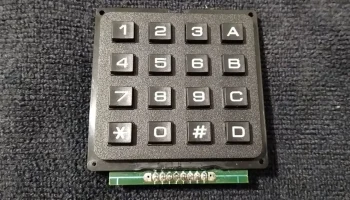

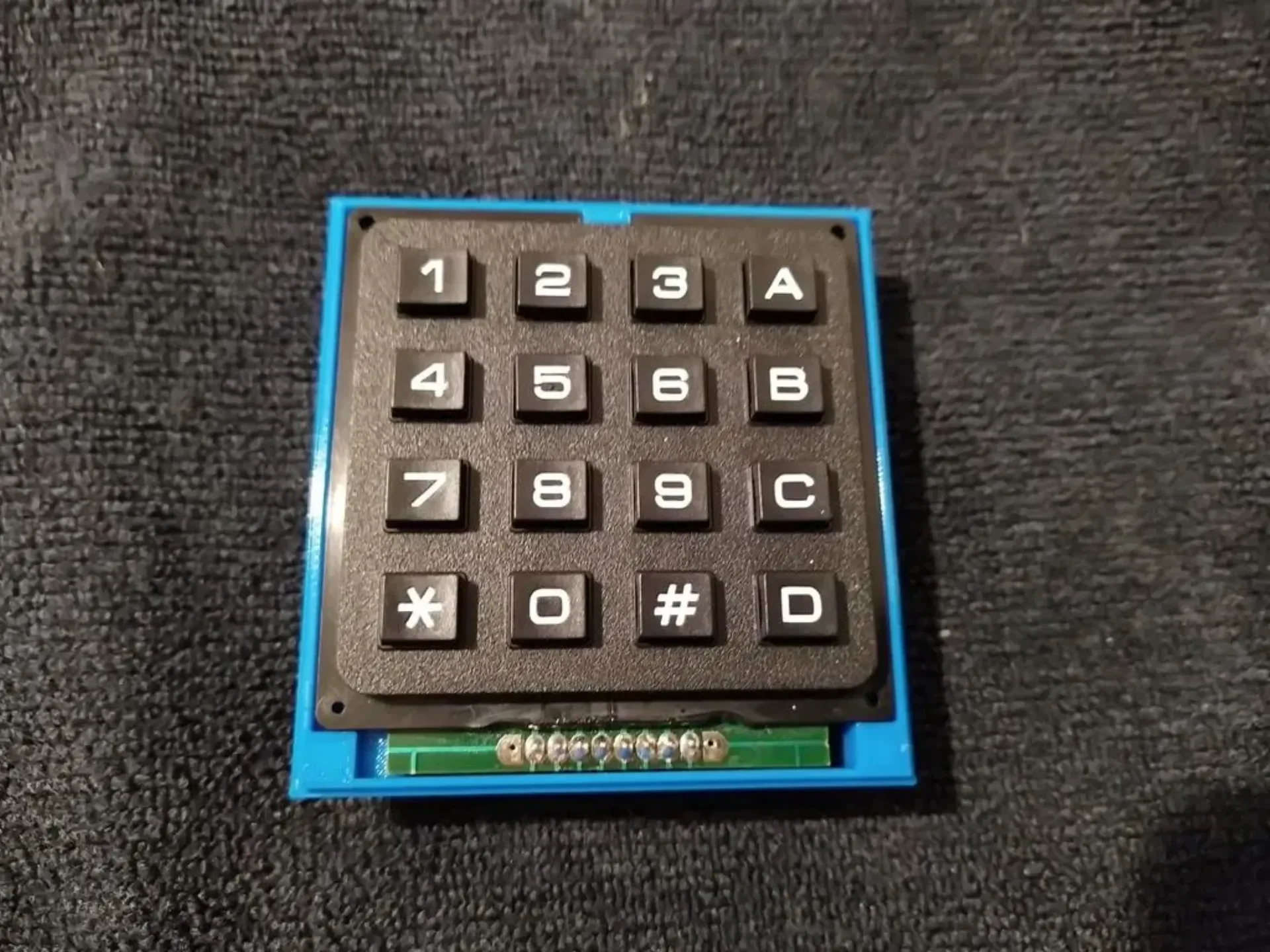

Припаяйте контакты к Arduino в отверстиях 2, 3, 4, 5, 6, 7, 8 и 9. Затем вставьте другой конец контактов в клавиатуру снизу и припаяйте их к клавиатуре. По обе стороны от разъемов клавиатуры должно быть пустое отверстие, как показано на фотографиях. Убедитесь, что вы не нажимаете клавиатуру вниз до упора, чтобы между нижней частью клавиатуры и верхней частью Arduino остался зазор, а затем он должен совпасть с отверстием в корпусе для USB-соединения.

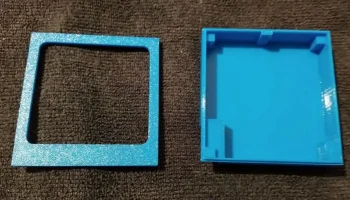

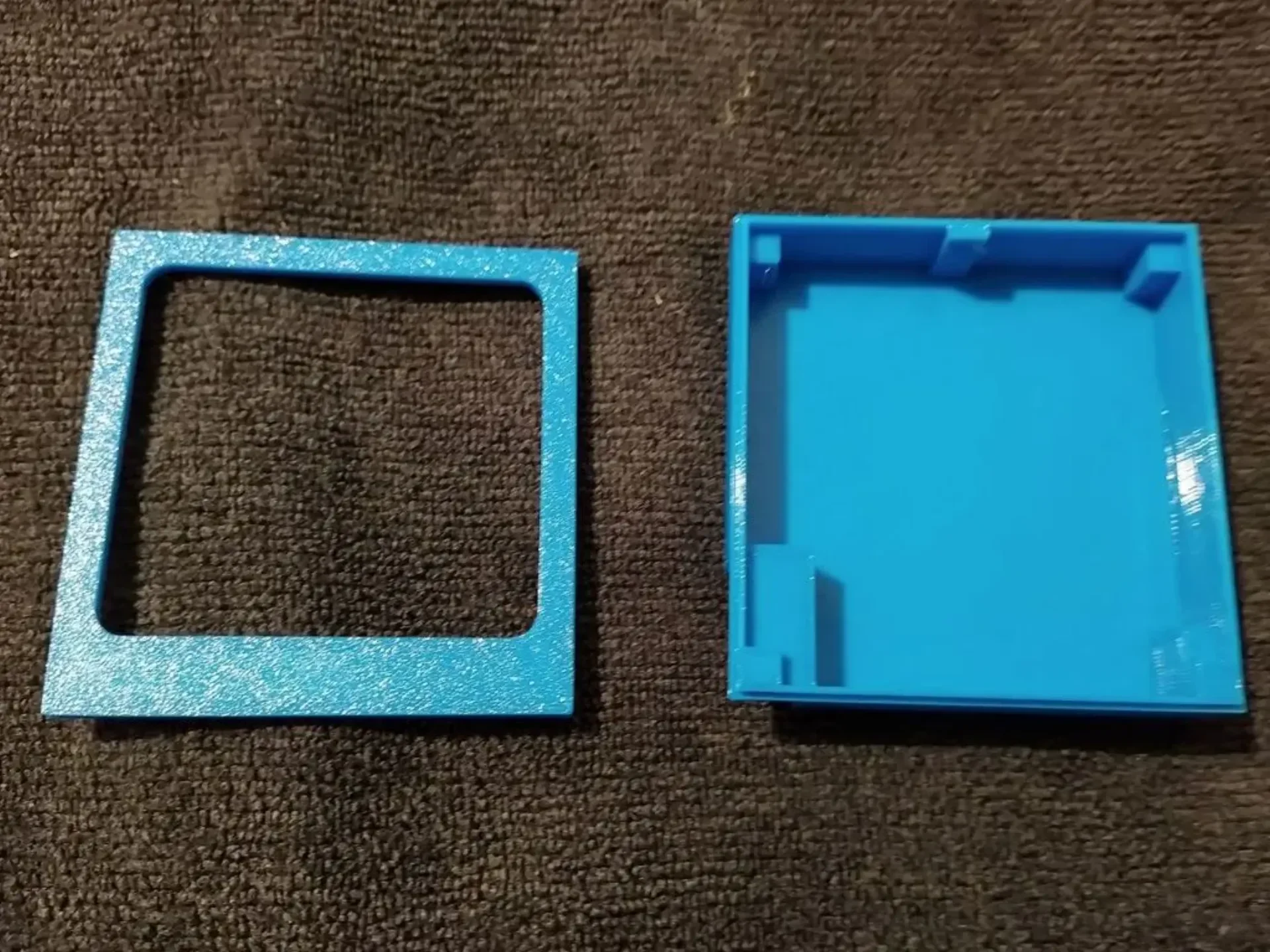

Это было разработано так, чтобы быть максимально простым, чтобы все соответствовало допускам. Если у вас возникли проблемы с размещением вещей в футляре или с защелкиванием крышки, возможно, вам придется проверить калибровку принтера или немного увеличить или уменьшить масштаб. Это идеально подходит для моего Prusa MK3S.

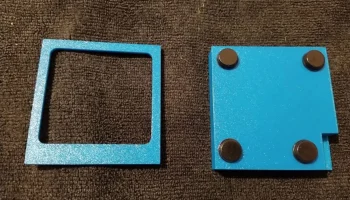

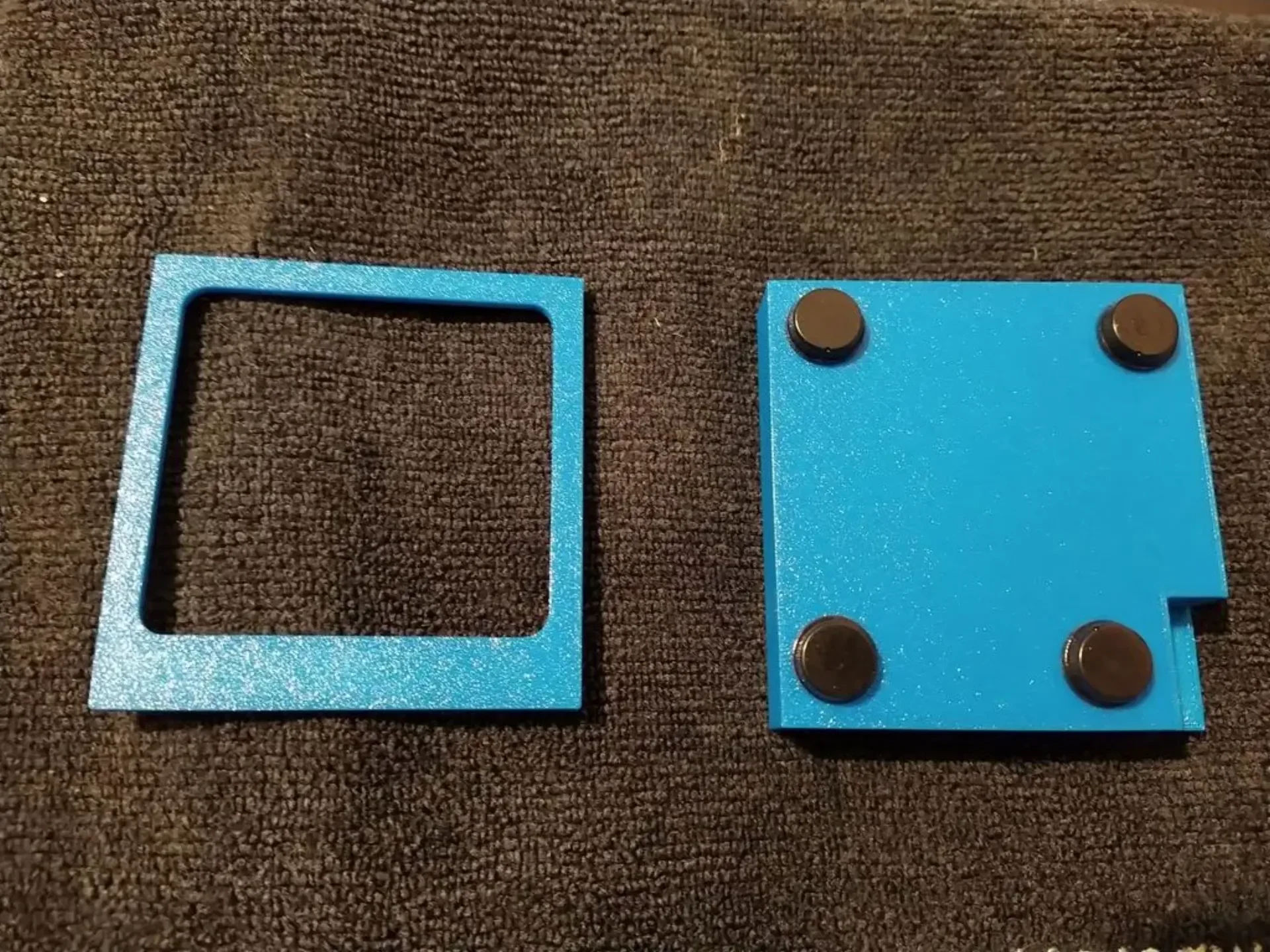

Завершите это несколькими палками на резиновых ножках из местного хозяйственного магазина, у меня они лежали, и вы можете собрать все это воедино.

Необходимое оборудование:

Клавиатура https://www.aliexpress.com/item/32858408651.html

Ардуино: https://www.aliexpress.com/item/32887074671.html

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

15%

Нить: Aurarum PET-G Blue

Примечания:

Поддержка требуется только для разъема USB.
