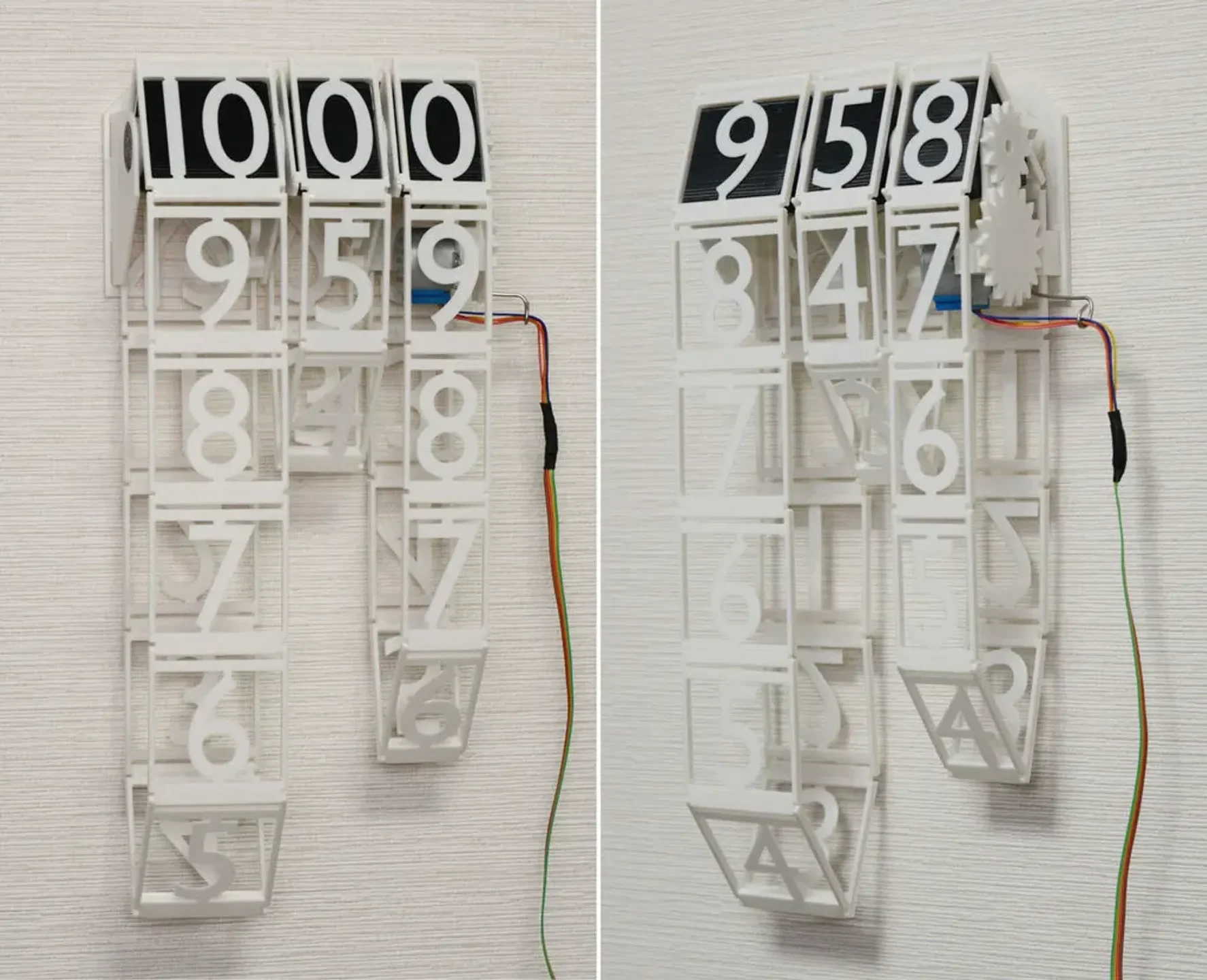

Представлены декоративные механические цифровые настенные часы.
Особенности
Вы можете сделать эти часы с помощью небольшого 3D-принтера. Максимальный размер детали 151 x 90 мм.
Относительно легко сделать. Количество печатных деталей — 42. Цепи частично распечатаны, соединение звеньев — защелкивающееся.
Легкая регулировка времени.

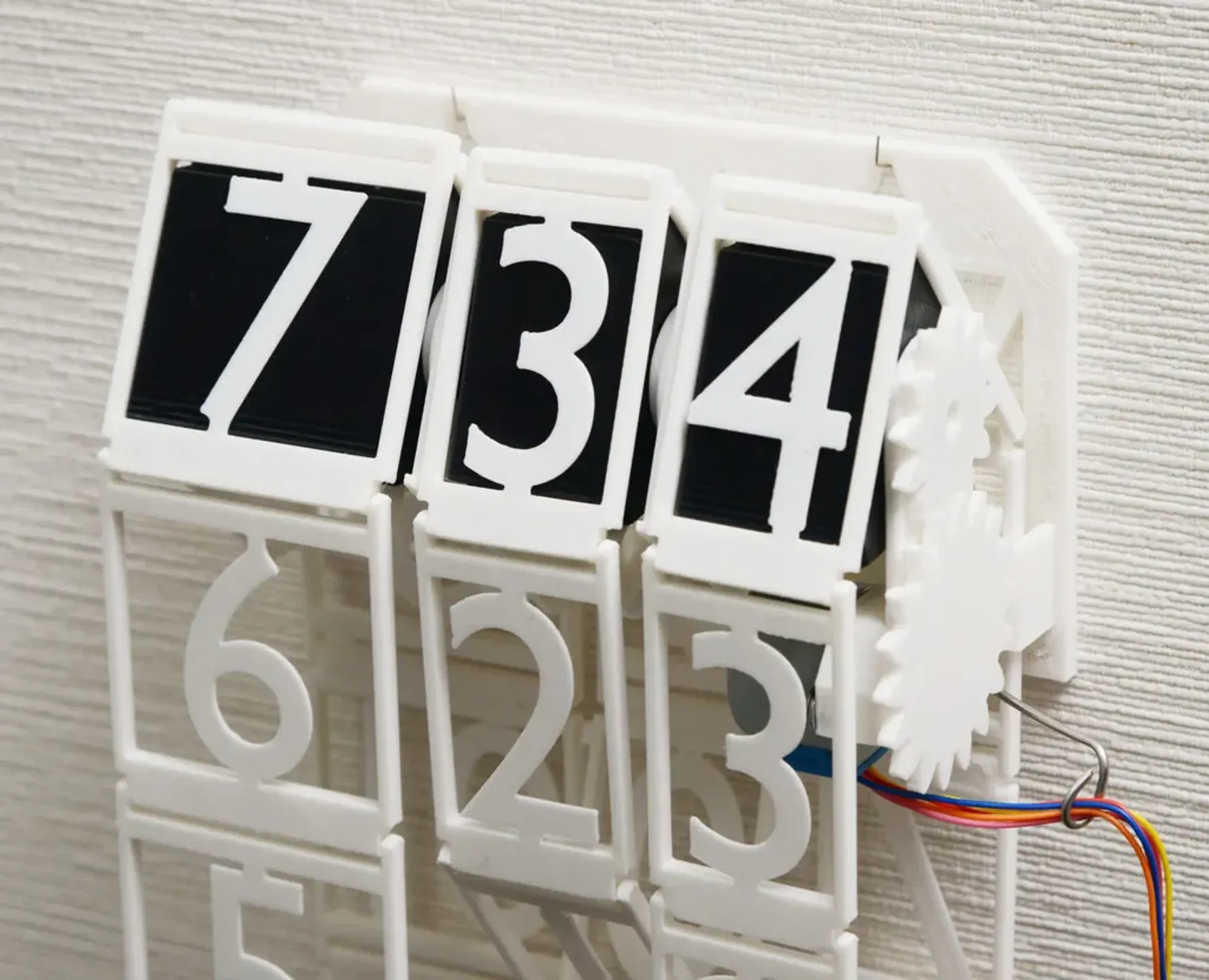

Цифры хорошо видны. Без покраски и склеивания автоматически совмещает белые буквы и черный фон сверху. Цифры немного наклонены.
Операция
На одну минуту вперед с помощью кнопки сброса микрокомпьютера.
Точная регулировка положения с помощью кнопки сброса при работающем двигателе.
10мин. а цифры часов можно регулировать (вращать) рукой

С технической точки зрения изюминкой этих часов является механизм переноса, который может работать с любой системой счисления. На самом деле, 10-минутные и 60-минутные переносы используют один и тот же механизм. Разница лишь в длине цепочки.

Для создания шестерен я использовал аддон «Precision Gears» для Blender, https://makertales.gumroad.com/l/PrecisionGears.

5 января 2022 г.: добавлена 12/24-часовая версия. Пожалуйста, обратите внимание на последнюю часть этого описания.

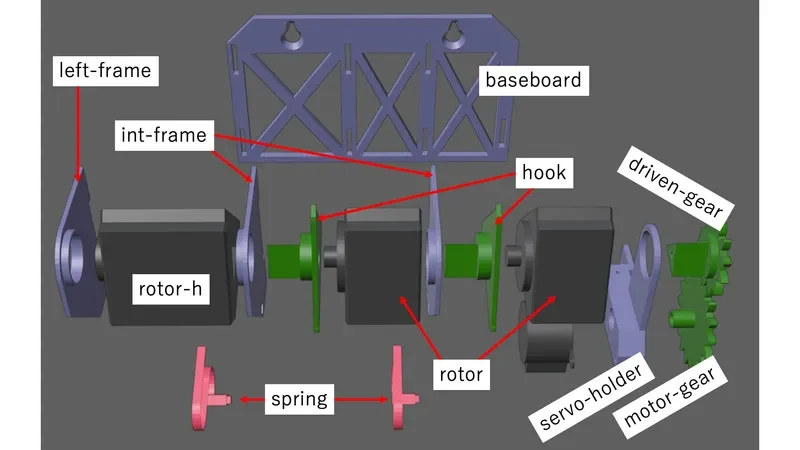

Механизм

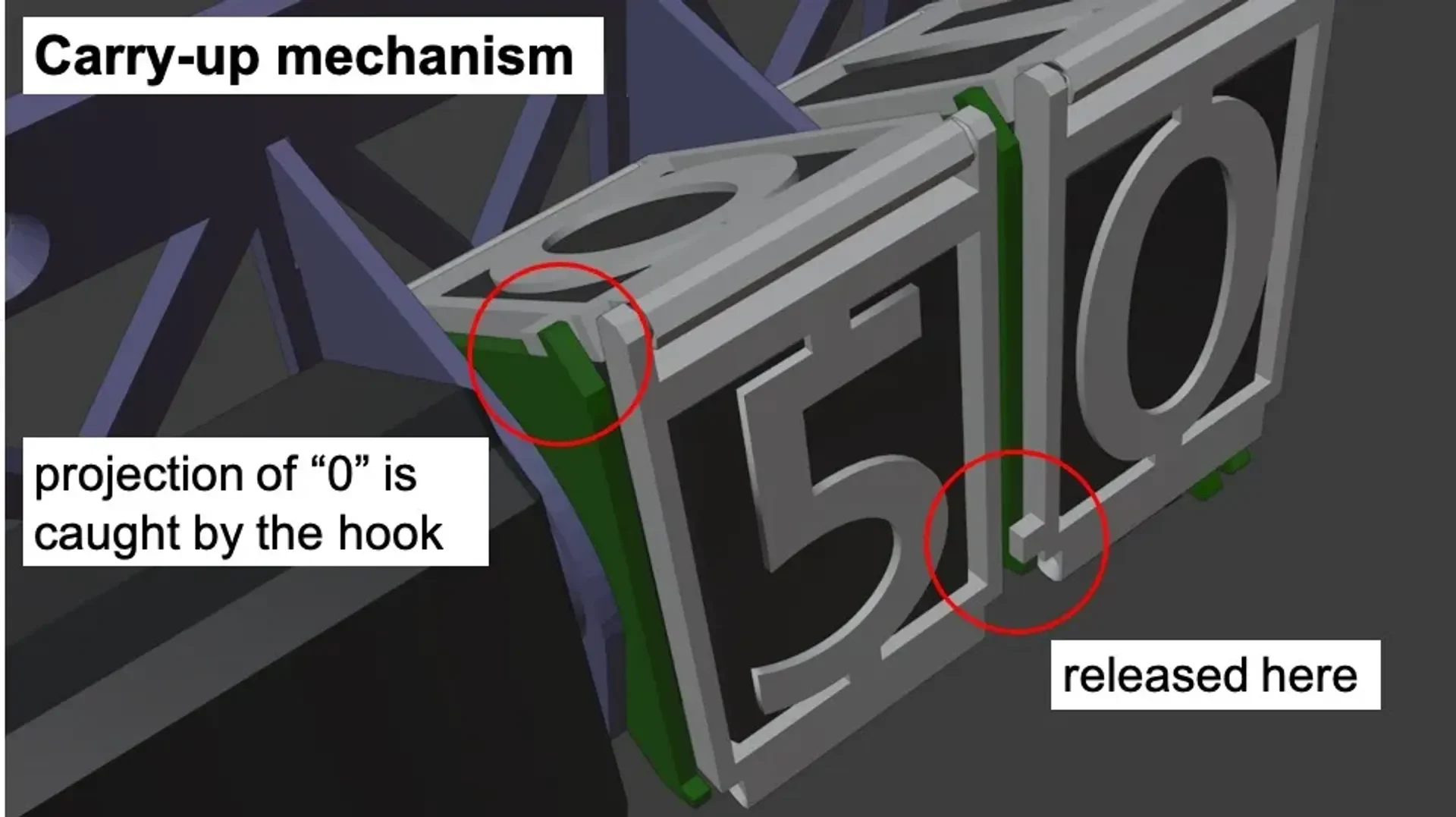

Одной из технических особенностей этих часов является механизм переноски, который может работать с любым основанием системы счисления. На самом деле, 10-минутные и 60-минутные переносы используют один и тот же механизм. Разница лишь в длине цепочки.

Как сделать

Вам нужно

В комплект поставки входит шаговый двигатель и плата драйвера 28BYJ-48.
Arduino nano или аналогичный микрокомпьютер
Три самореза 2 x 8 мм.
Паяльник для сварки пластика

Как сделать

Некоторые объекты состоят из нескольких оболочек (замкнутых многогранников). Их можно распечатать с помощью слайсера Cura, но некоторые другие слайсеры (например, слайсер Prusa) не могут правильно обрабатывать такие данные. В этом случае воспользуйтесь онлайн-сервисами исправления STL.

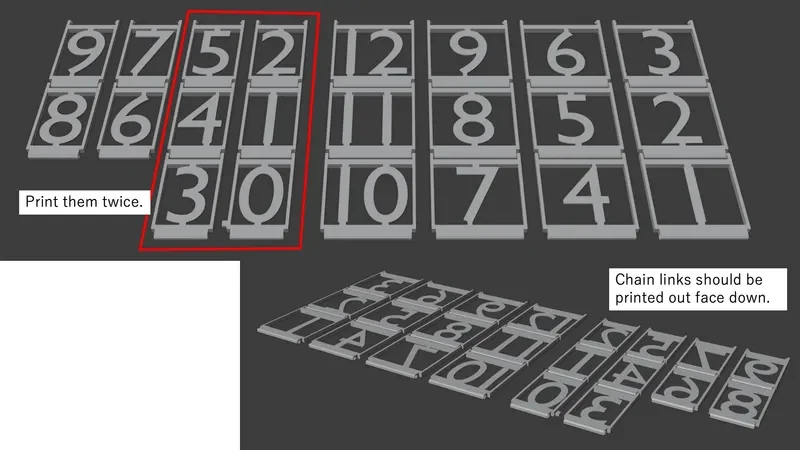

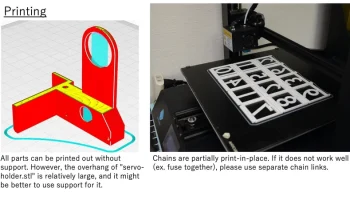

Распечатайте все части с прилагаемой позой. По сути, все детали можно распечатать без поддержки. Однако выступ «servo-holder.stl» относительно велик, и, возможно, лучше использо��ать поддержку только для этой части.
Измените цвет между роторами и цепями, чтобы цифры были видны.
Цепи частично напечатаны на месте. Если он не работает должным образом (например, предохранитель вместе), используйте отдельные звенья цепи.

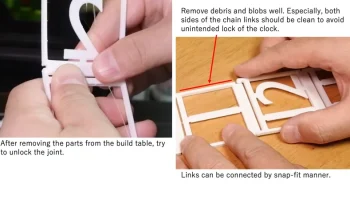

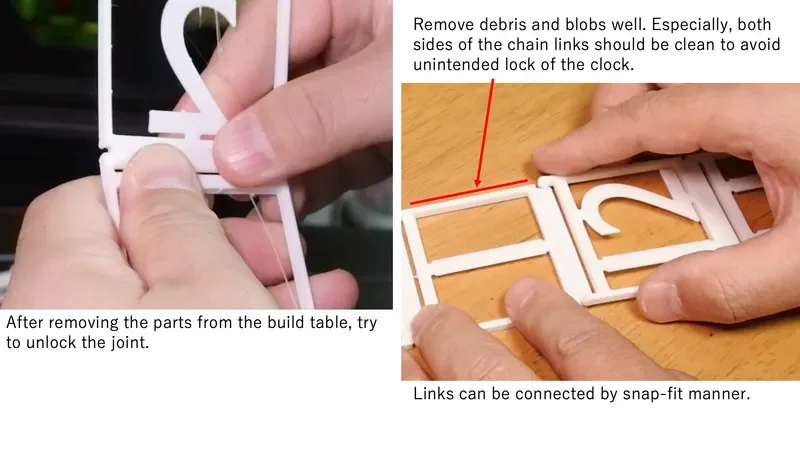

Цепи можно соединить защелкивающимся способом. Просто сожмите вместе, чтобы собрать.

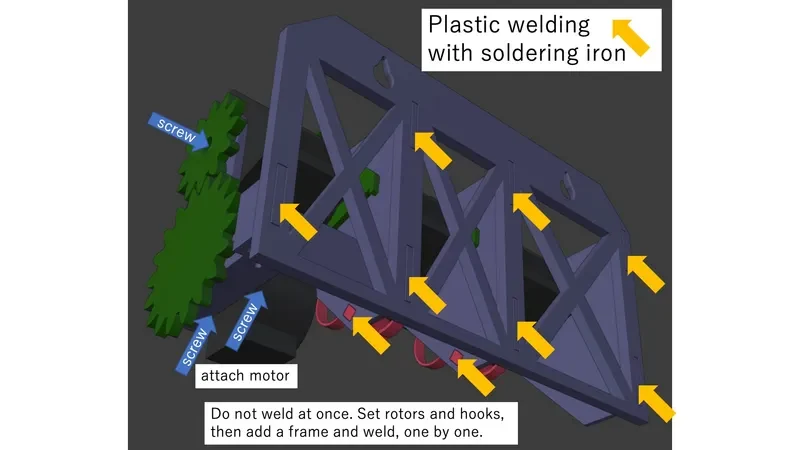

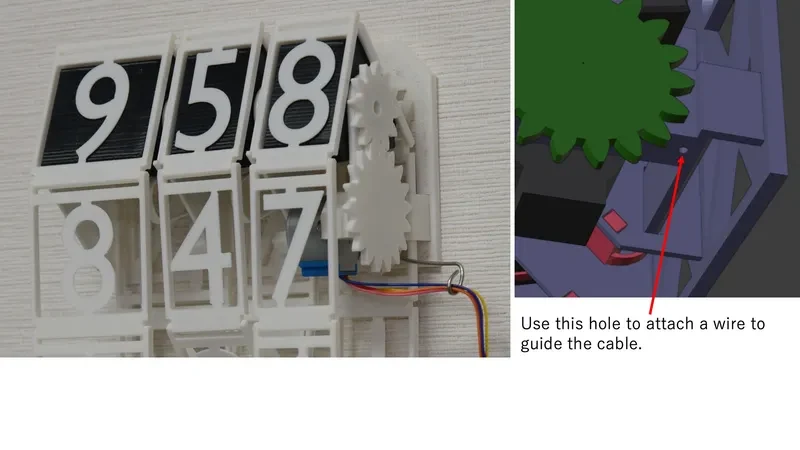

Соединение между деталями осуществляется в основном пластиковой сваркой.
Осторожно удаляйте капли и мусор вокруг деталей, иначе часы заблокируются против крутящего момента двигателя.

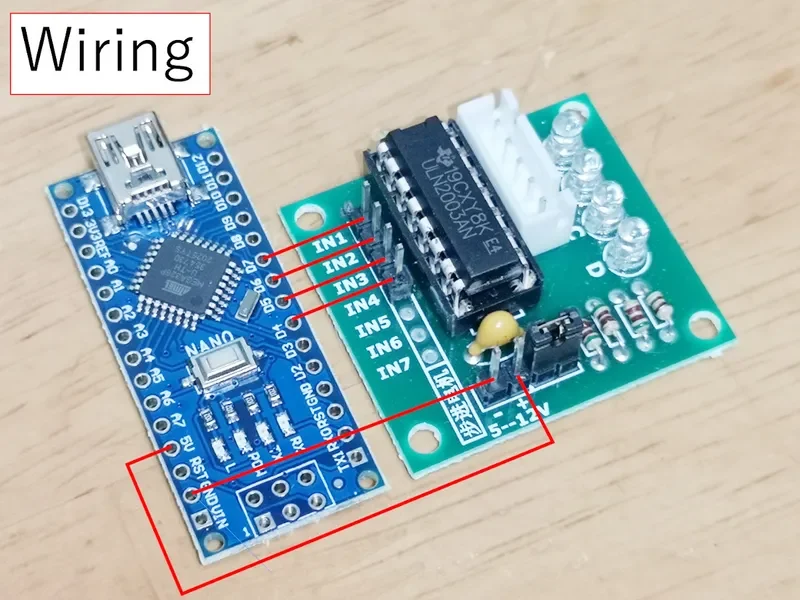

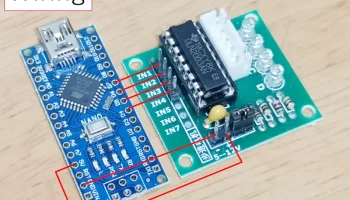

Схемы можно вложить в корпус по адресу https://www.thingiverse.com/thing:5145523.

12/24-часовая версия

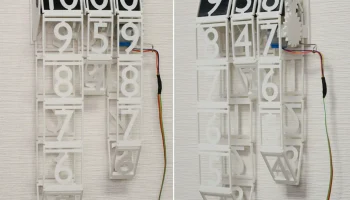

Добавлена 12/24-часовая версия.

Он шире оригинальной версии (151 мм против 161 мм). Используйте детали в 24h.zip. Изменены детали, baseboard.stl, ротор-h.stl и цепь для часов.
Марку 24-часовой версии можно увидеть по адресу https://www.thingiverse.com/make:999712.
Переключение между 12-часовым и 24-часовым режимами можно осуществить, просто добавив или удалив звенья цепи 13-0 часов.
