Сервоадаптер для автоматических жалюзи............

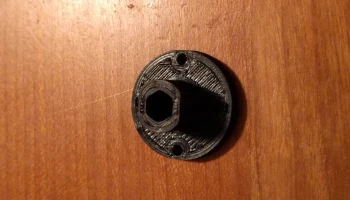

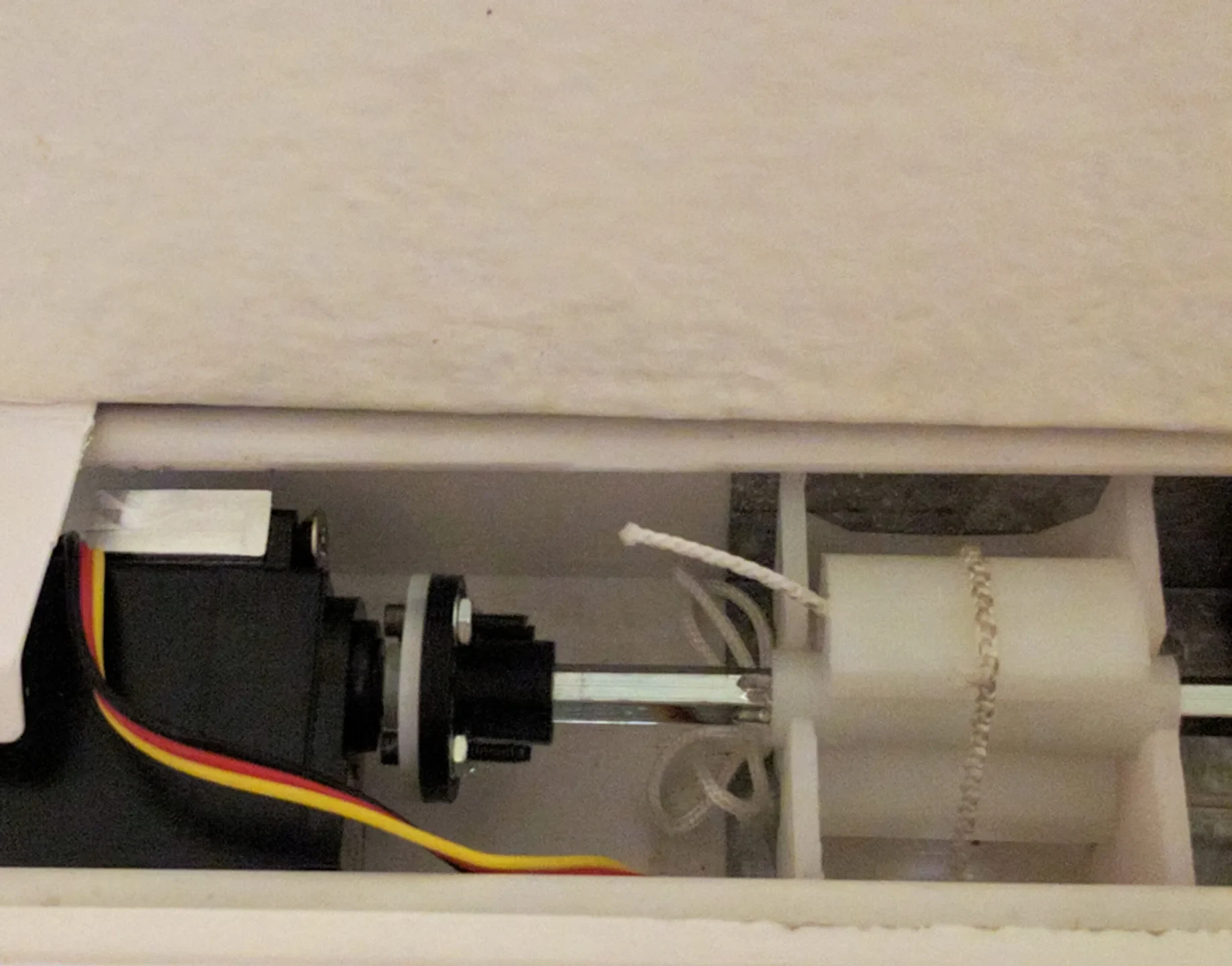

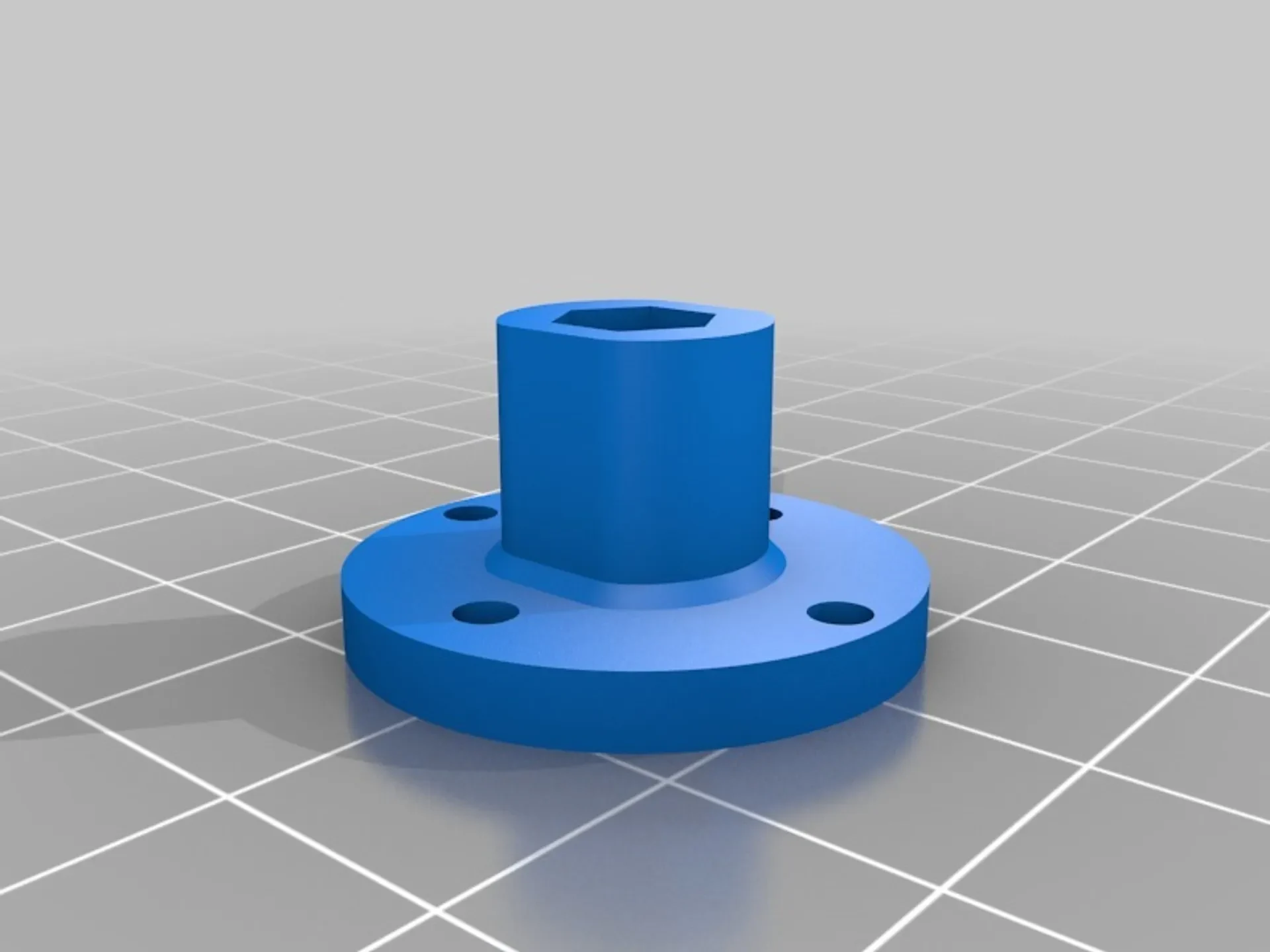

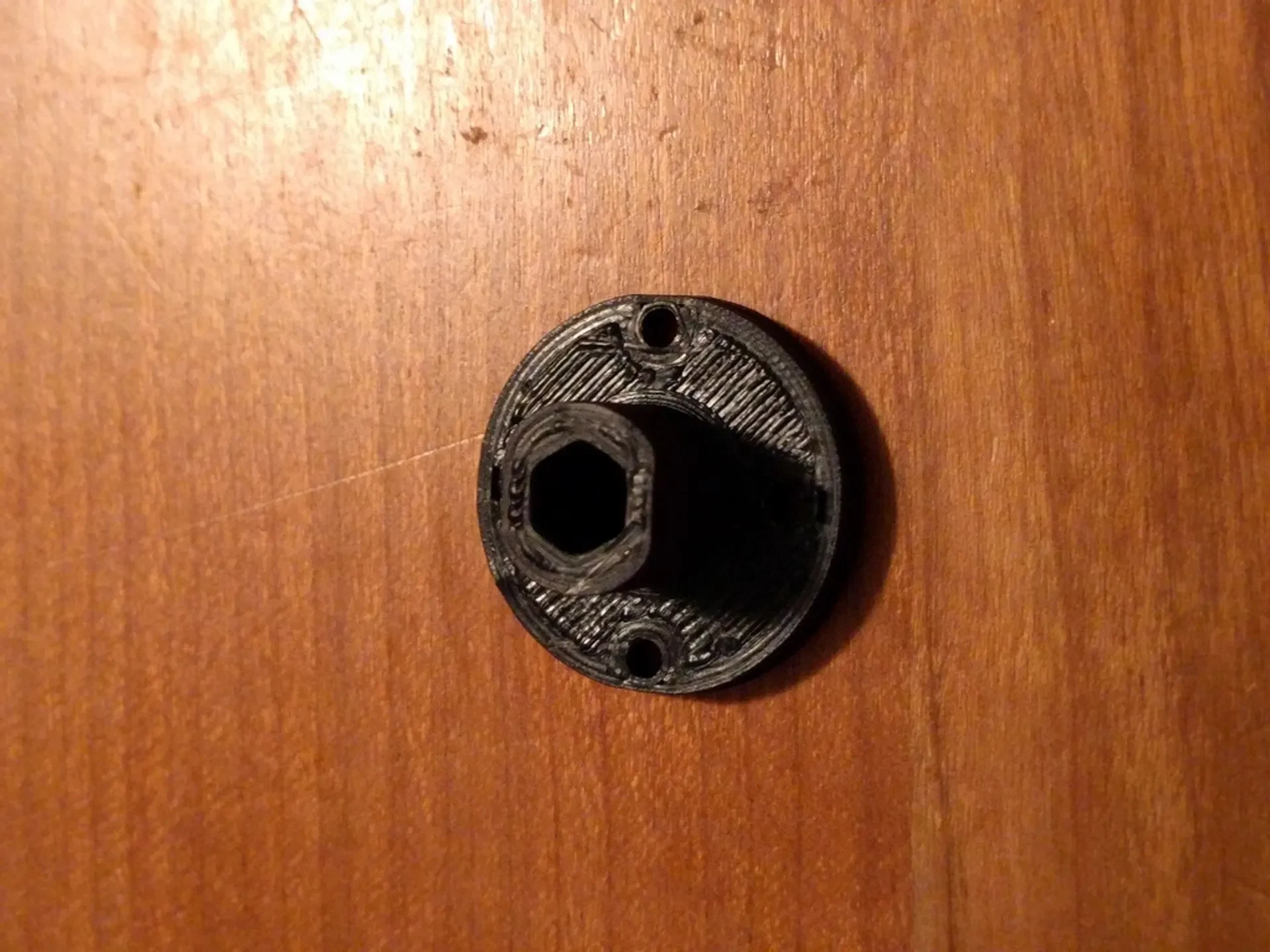

Эта деталь представляет собой адаптер, который крепится к стандартному круглому рупору HiTec для сервопривода. Адаптер соединяется с шестиугольным стержнем внутри жалюзи, позволяя сервоприводу управлять открытием и закрытием жалюзи. Для справки: жалюзи, которые я использую, представляют собой стандартные 2-дюймовые жалюзи из искусственного дерева Home Depot. Обратите внимание, что также потребуется какое-то крепление / проставка, чтобы совместить сервопривод со стержнем и предотвратить перемещение сервопривода внутри верхней направляющей жалюзи.

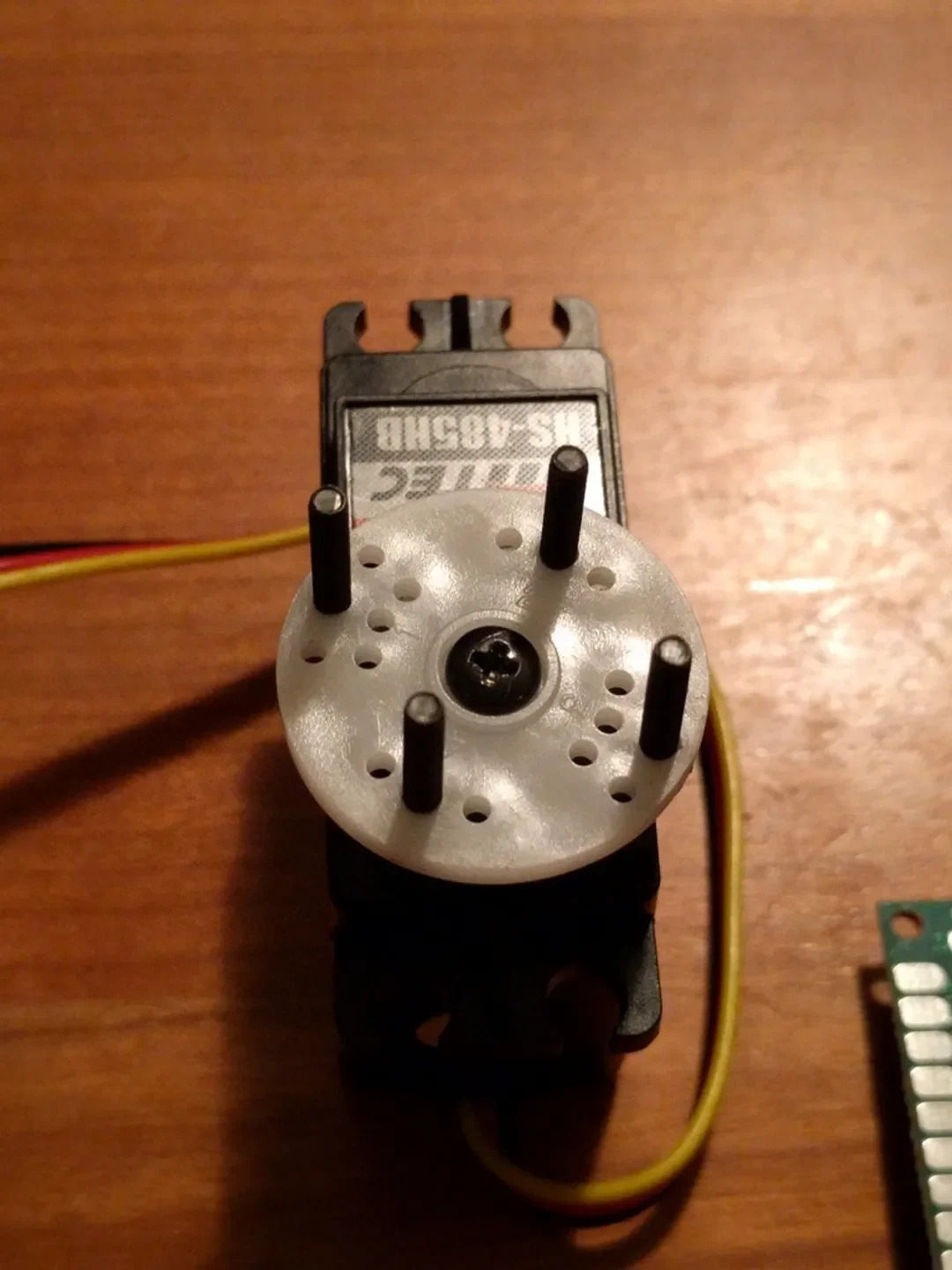

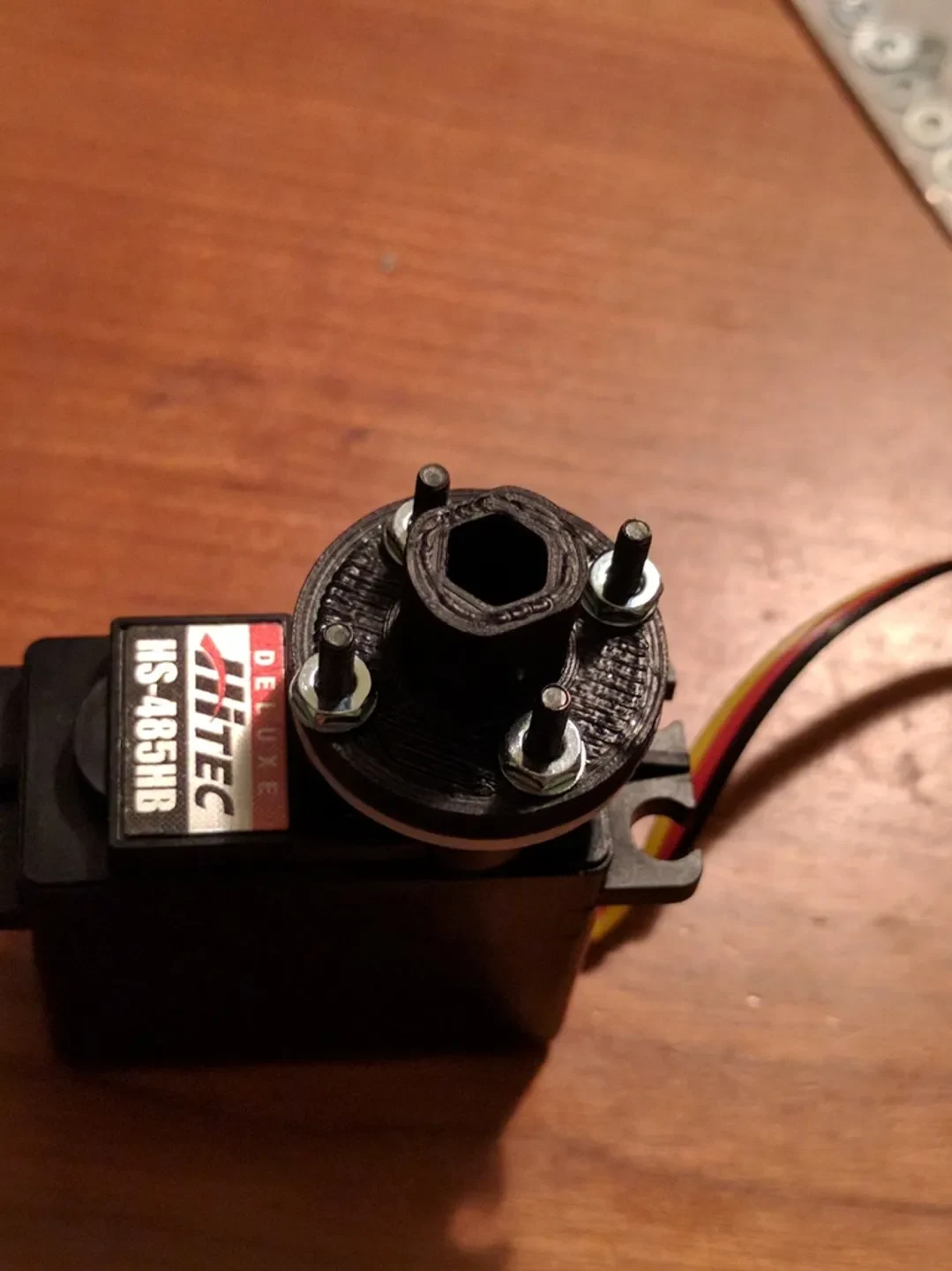

Печать со 100% заполнением для прочности. Я использовал (4) винта 2-56 в качестве шпилек в рупоре сервопривода (просверлите (4) отверстия сверлом 1/16 дюйма). Винты, которые я использовал, были длиной 1/2 дюйма; определенно слишком длинные, но они оказались у меня под рукой. Установите винты в рупор, прикрепите рупор к сервоприводу, а затем установите адаптер.

Я управляю жалюзи с помощь�� Arduino и плагина mysensors (mysensors.org).

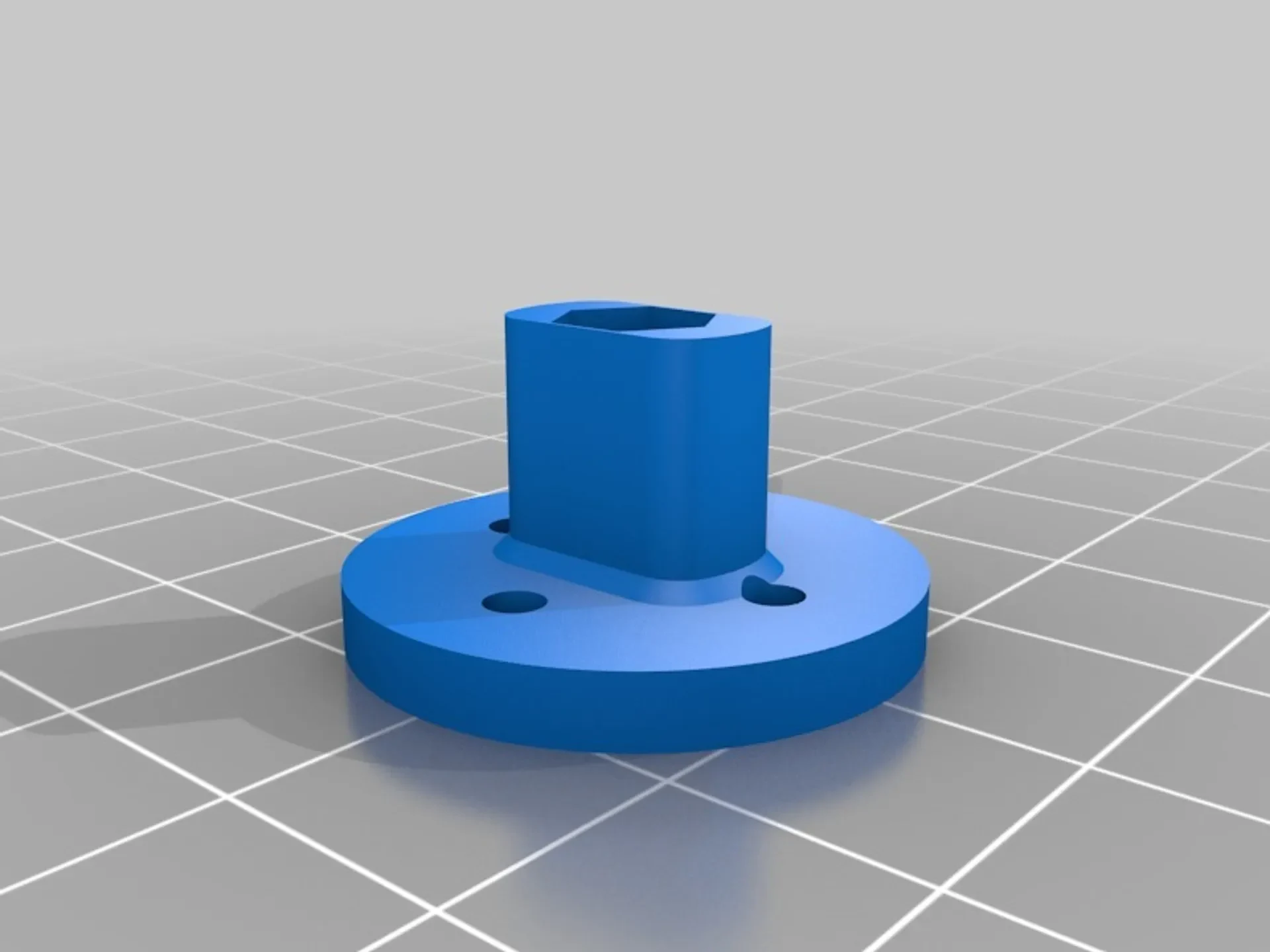

Примечание: по запросу загружается дополнительный адаптер на основе разболтовки 14 мм.

Настройки печати

Бренд принтера:

РепРэп

Принтер:

Мейкерфарм 12

Плоты:

Нет

Поддерживает:

Да

Разрешение:

Печать высотой 0,2 мм с соплом 0,4 мм.

Заполнение:

100%

Примечания:

Я напечатал с опорой, чтобы сформировать карман, который надевается на крепежный винт сервопривода. Тем не менее, это, вероятно, достаточно маленькая территория, чтобы ее можно было без проблем преодолеть.

Категория: Сделай сам
