Комплект управления дегидратором Presto............

Обновленный код: https://github.com/truglodite/Deгидратor.

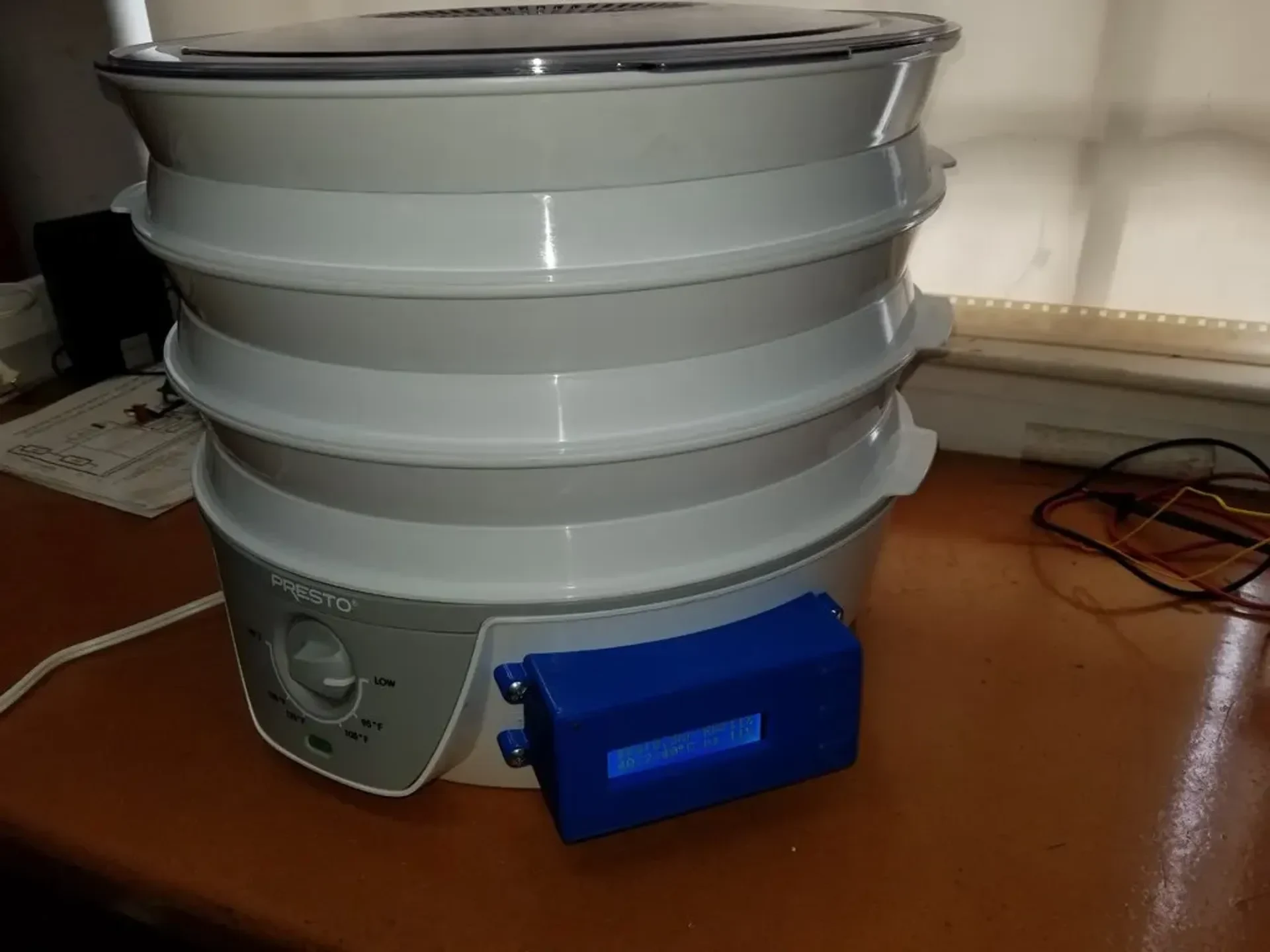

Я решил взломать свой пищевой дегидратор Presto 6302, чтобы управлять им с помощью Arduino 328p. В результате появился умный дегидратор, который использует таблицу профилей сушки (температура и время), основанную на предложениях на сайте printdry.com. Нагреватель и вентилятор управляются отдельно реле, поэтому вентилятор может работать в режиме ожидания немного дольше после выключения нагревателя, чтобы предотвратить перегрев прибора. В режиме сушки температура поддерживается на уровне рекомендованной температуры сушки +- значение гистерезиса в течение времени, рекомендованного для выбранной нити, а вентилятор всегда включен. По истечении времени сушки он переходит в режим выдержки, где влажность контролируется гистерезисом в пределах +-1%, а вентилятор отключается, когда он не нужен. В режиме выдержки контроллер также следит за тем, чтобы температура не превышала температуру выдержки для выбранной нити. В коде используется #defines, поэтому вы можете настроить практически каждый аспект работы (максимальная/минимальная температура, гистерезис, редактирование таблицы нитей...). Существует также скрытый режим загрузки (удерживайте кнопку выбора, пока не появится экран-заставка), который позволяет пользователю настроить температурный гистерезис на значение, отличное от того, которое настроено во время компиляции. Это может быть полезно время от времени, если вы делаете что-то, требующее более жестких или более жестких допусков по температуре. На ЖК-дисплее отображаются влажность, температура, заданные значения и процент рабочего цикла нагревателя в зависимости от режима, в котором он находится. Рабочий цикл в коде — это всего лишь фактор, используемый для расчета времени событий включения/выключения. Это основы программы Arduino… код содержит более подробную информацию и комментарии (пожалуйста, по крайней мере, прочитайте мои примечания по подключению �� коде… там для вашей безопасности).

Я предполагаю, что строители этого проекта соответствуют минимальным требованиям, чтобы комфортно работать с высоким напряжением, а также знают, как проектировать и создавать типичный проект на базе Arduino (т. е. пайка, макетные платы, проводка датчиков/кнопок/ЖК-дисплеев, разгрузка от натяжения, отделение от высокого напряжения, питание 5 В с фильтрацией...).

В проекте используется дегидратор Presto 6302, однако, судя по фотографиям, я подозреваю, что он подойдет и к другим моделям Presto, которые вы обычно найдете на Amazon (6300 и 6301). Я выбрал 6302, потому что он имеет нагреватель мощностью 600 Вт и по размеру аналогичен более дорогому 6301. У 6300 нагреватель значительно меньшего размера, который, как я думал, может с трудом достичь температуры 70°C (для нейлона). В ходе моих испытаний 6302 легко выдержал температуру 80°C в помещении с температурой окружающей среды 18°C. Д��я безопасности рядом с нагревательным элементом имеется термопредохранитель.

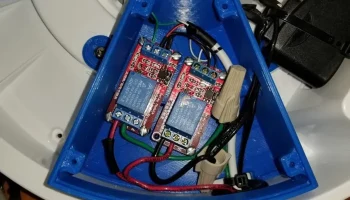

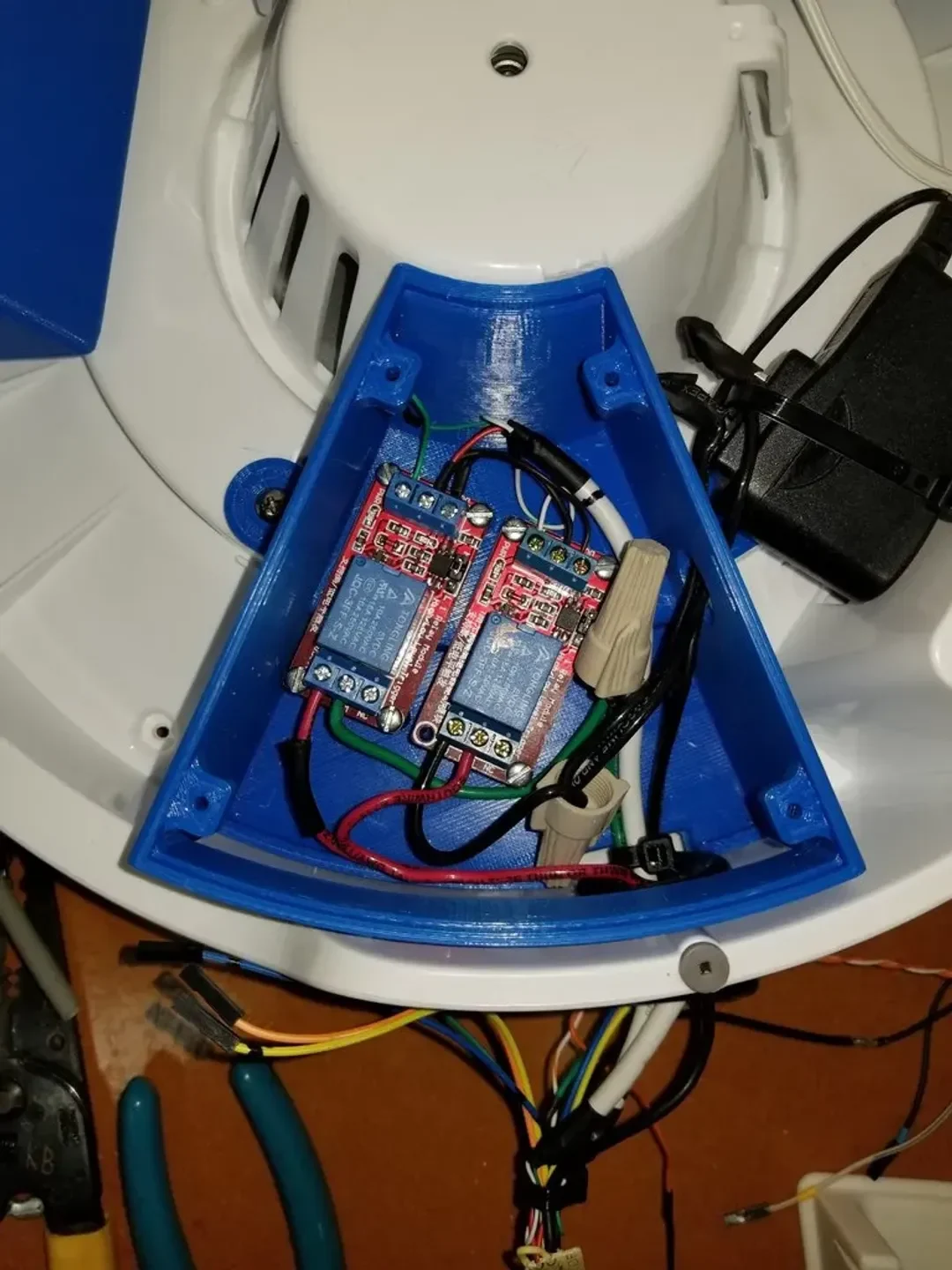

Релейный блок предназначен для размещения двух релейных плат марки DAOKI, которые я получил на Amazon: https://www.amazon.com/DAOKI-Channel-optocoupler-Support-Trigger/dp/B00XAGT052

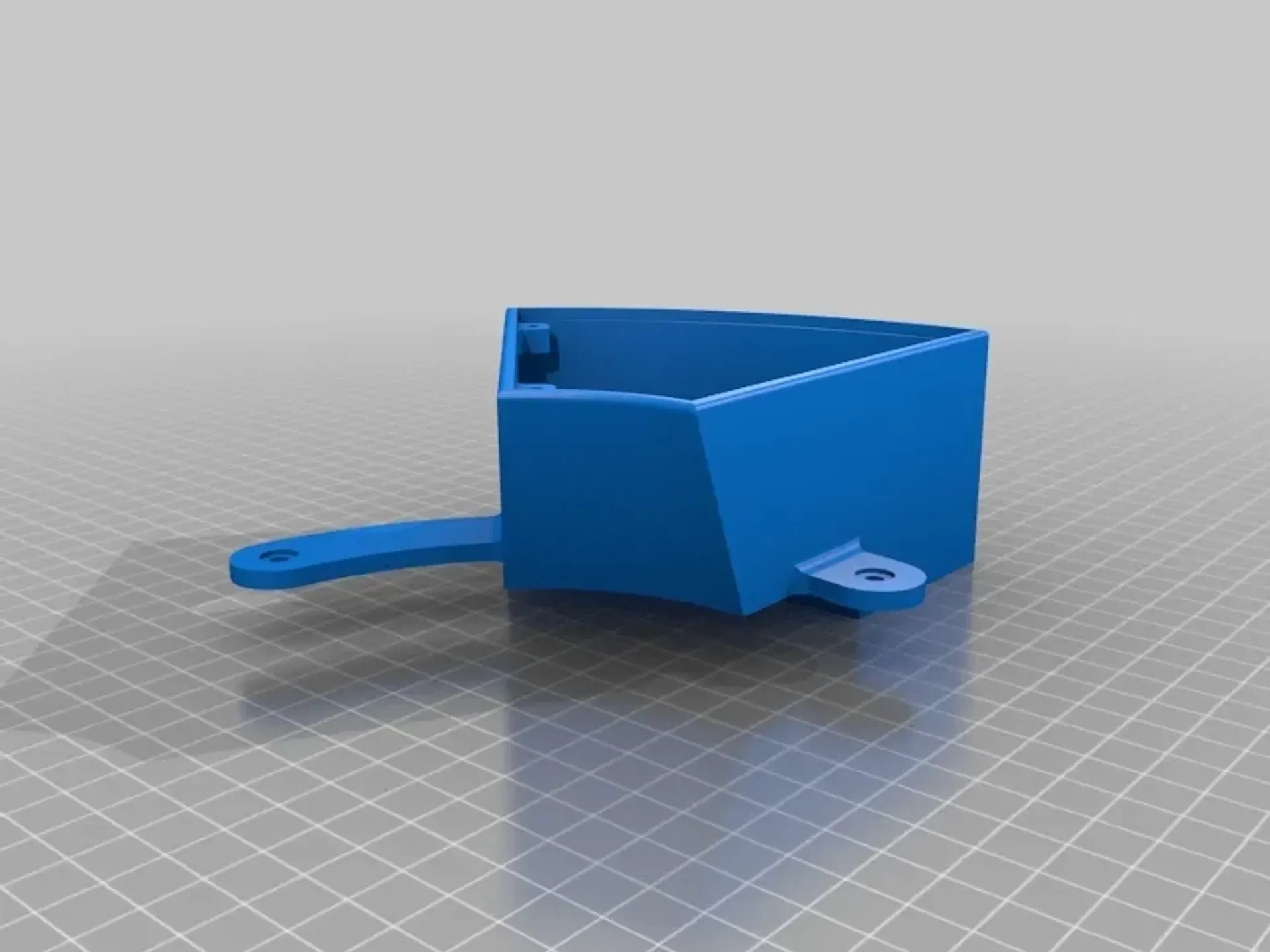

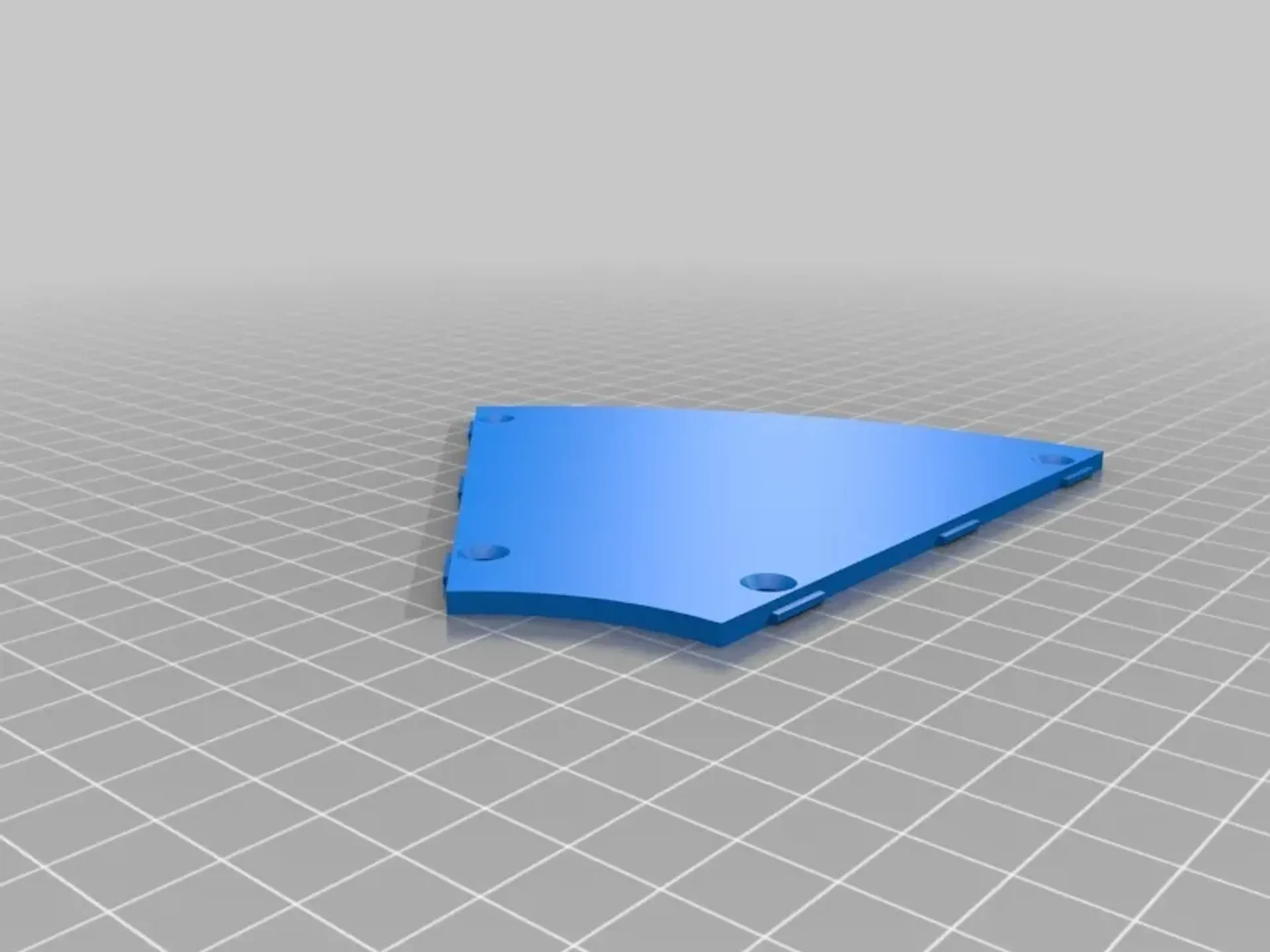

Они имеют оптоизоляторы и насечки для высокого напряжения в целях безопасности и отлично работают с выходом 5 В на Arduino pro mini, который я использовал. Вероятно, я не сделал достаточно фотографий, но крышка коробки реле плотно прилегает, поэтому мне не понадобились винты, чтобы ее закрепить. На самом деле мне пришлось отрезать одну из внешних петель, чтобы она защелкнулась. Вам придется просверлить дегидратор, чтобы проложить провода в блок реле. На коробке спереди имеется выемка для установки 1-дюймовой втулки на отверстии… возможно, вам придется сначала распечатать, чтобы вы могли совместить это отверстие с выемкой. Релейная коробка крепится под дегидратором с помощью двух оригинальных винтов для крышки двигателя.

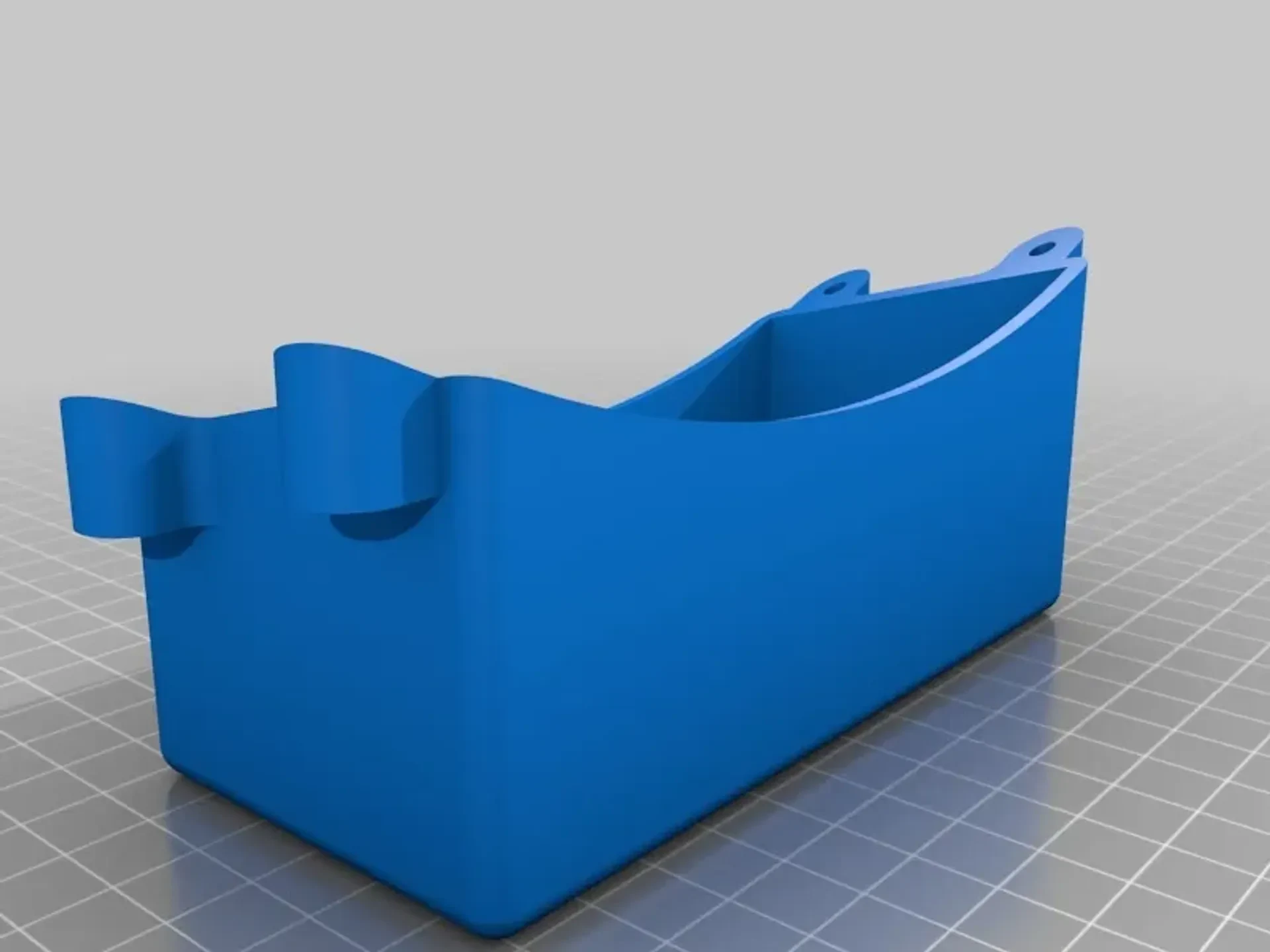

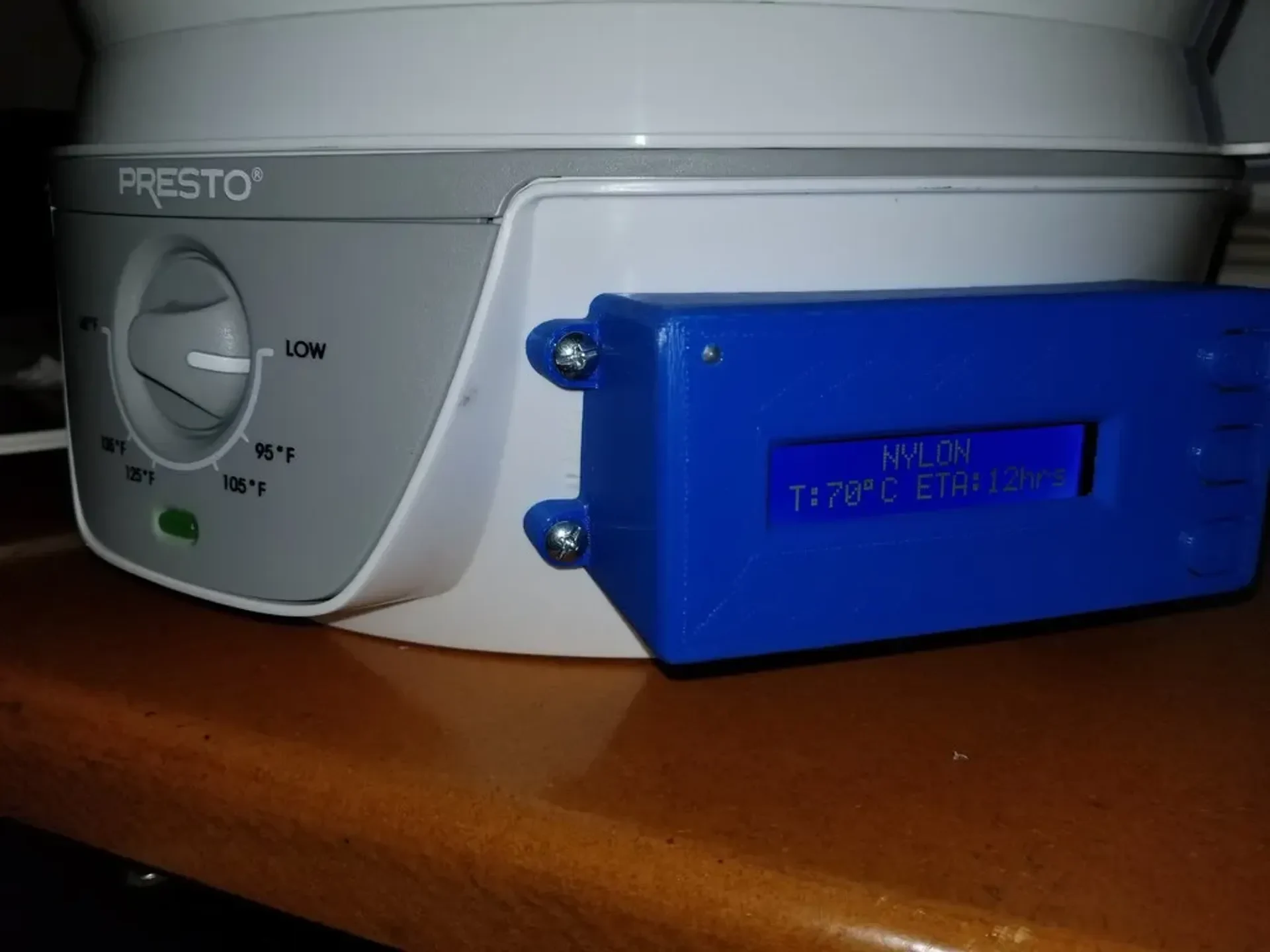

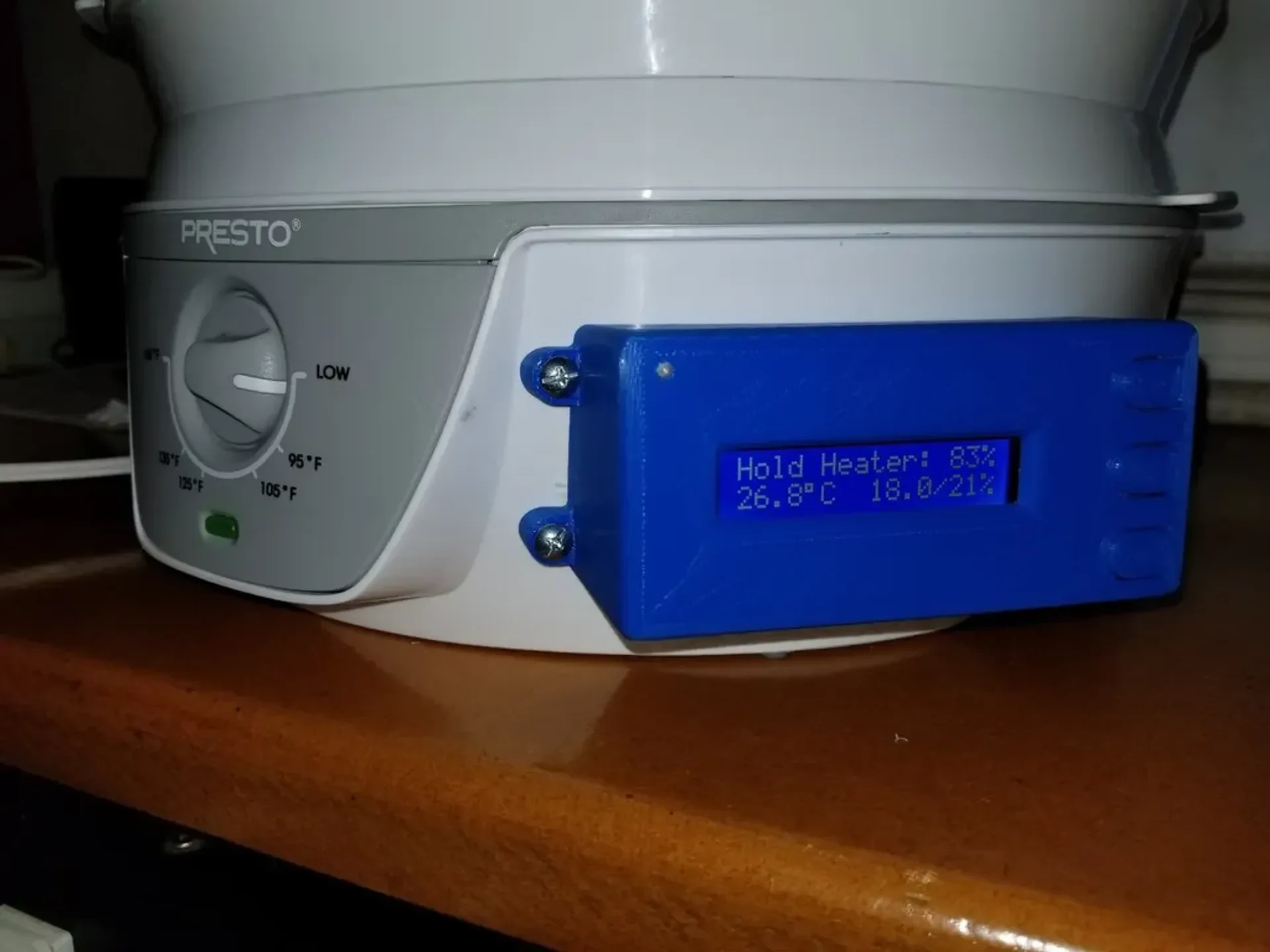

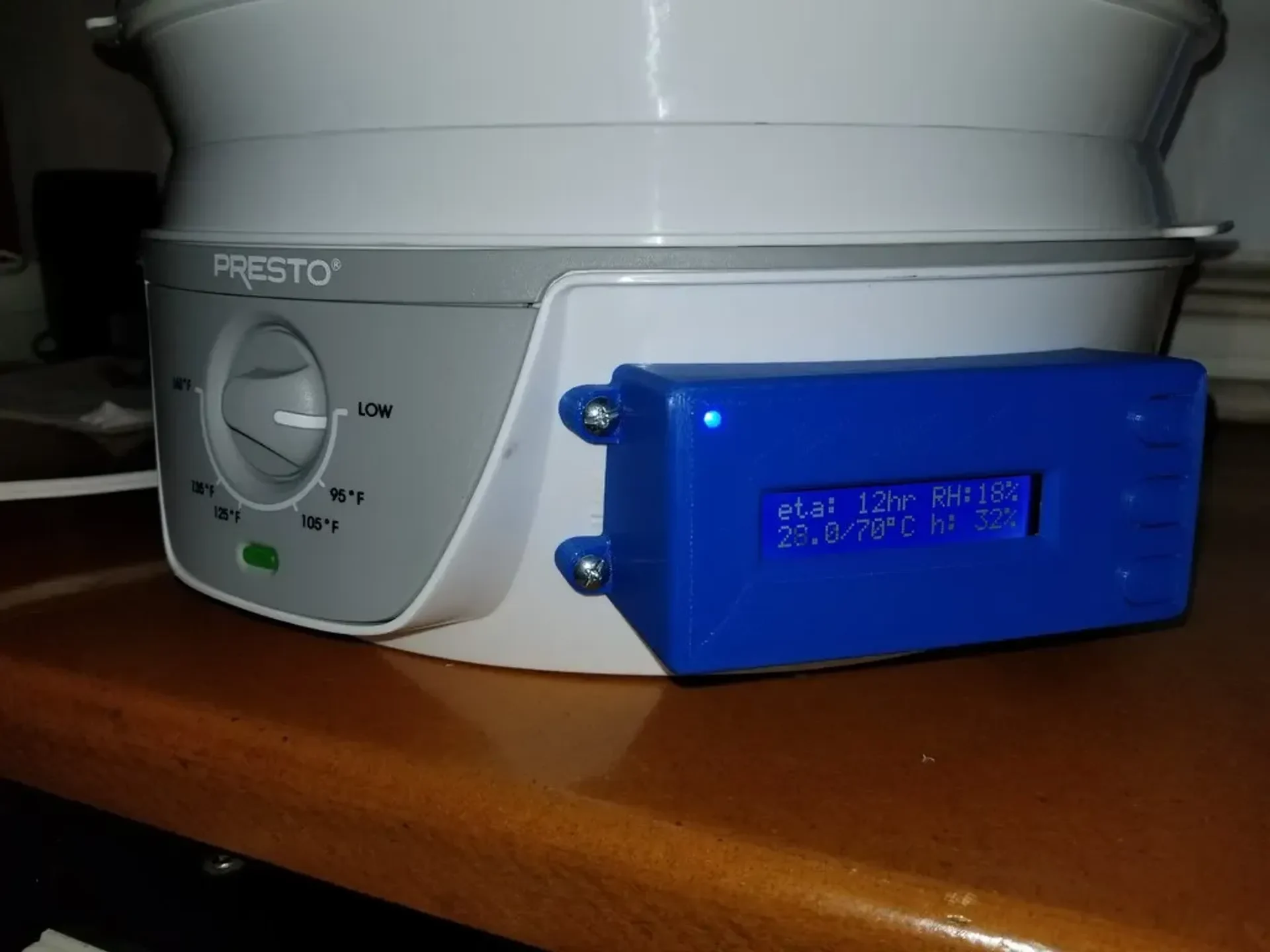

Блок контроллера предназначен для установки стандартного ЖК-дисплея 1602 и моментальных НЕТ тактильных кнопок размером 6x6x5 мм, подобных этим: https://www.mouser.com/ProductDetail/ALPS/SKHHAKA010?qs=seHrhfPpLDyPUsCTaeDTPQ%3D%3D

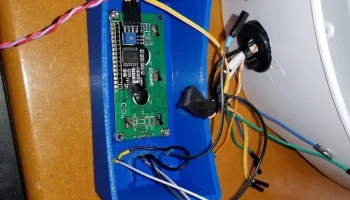

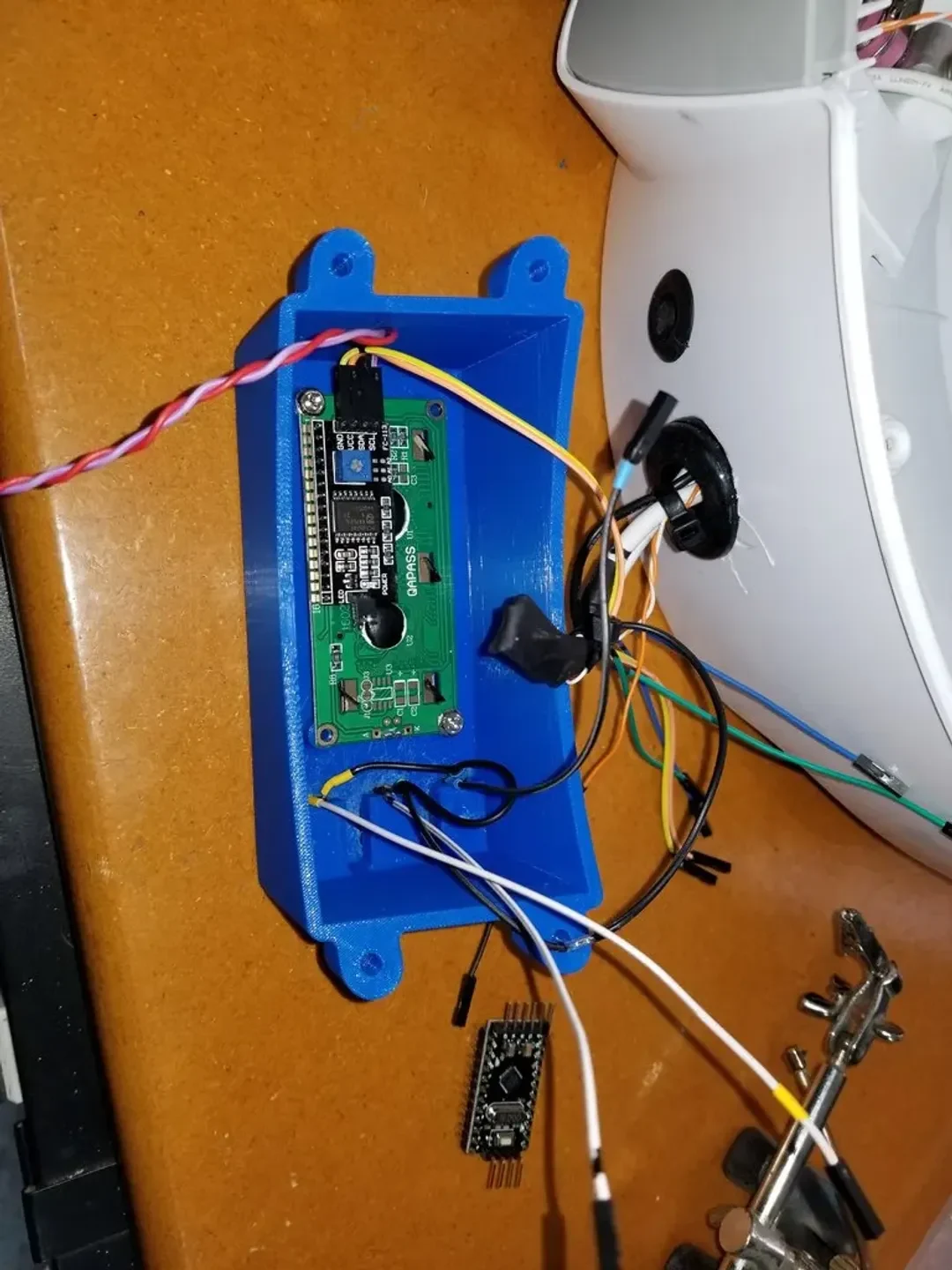

Я использовал ЖК-дисплей с рюкзаком i2c, но вы можете использовать любой другой, если умеете редактировать код. Также остается достаточно места для Pro-mini и платы шины 5 В, чтобы распределять 5 В по всему периметру. Я не предоставил для них крепления, потому что со всей проводкой Pro-mini можно надежно закрепить поверх кнопок, а также мою самодельную шинную плату (с конденсаторами 1000 мкФ и 0,1 мкФ… поверьте мне, вам понадобятся эти t
